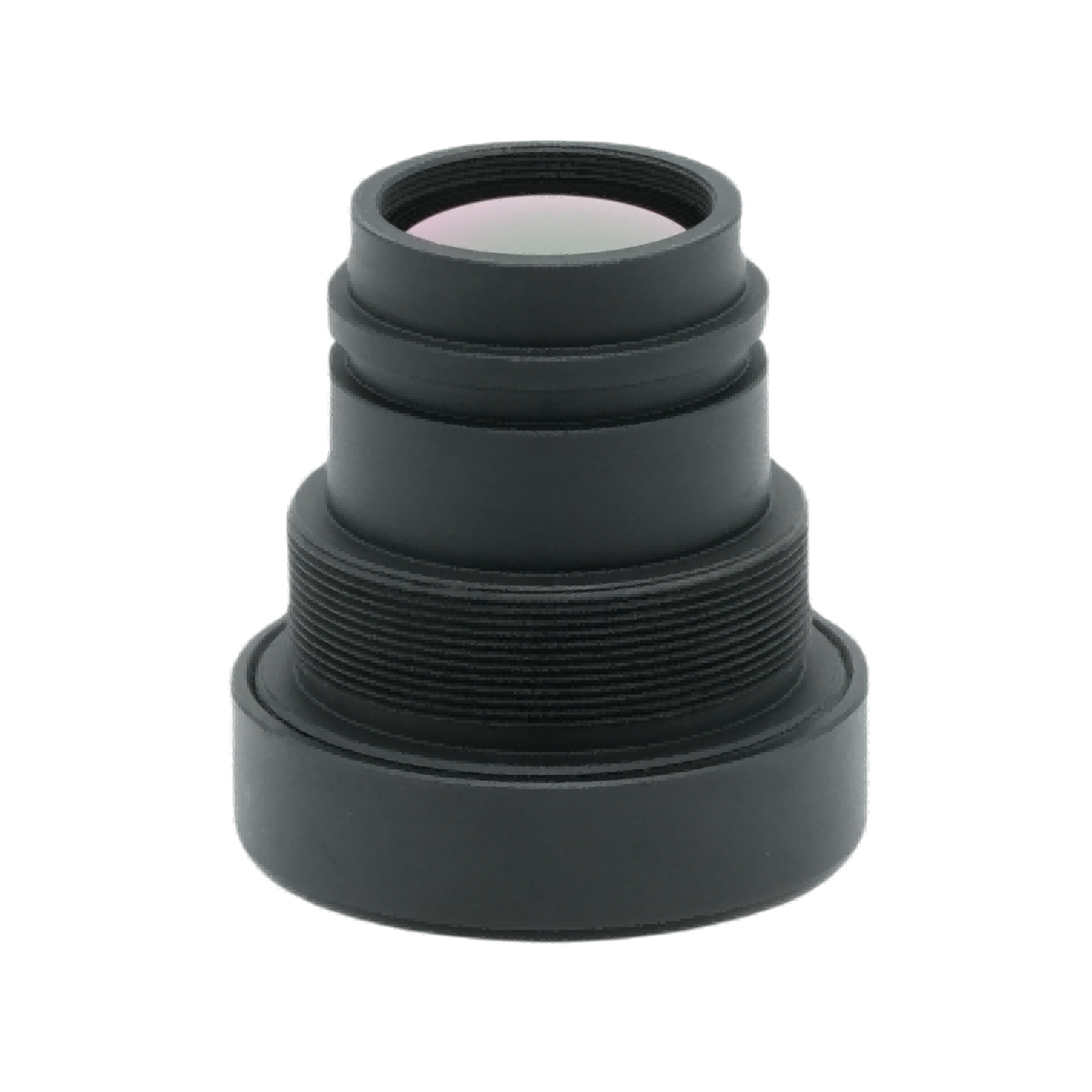

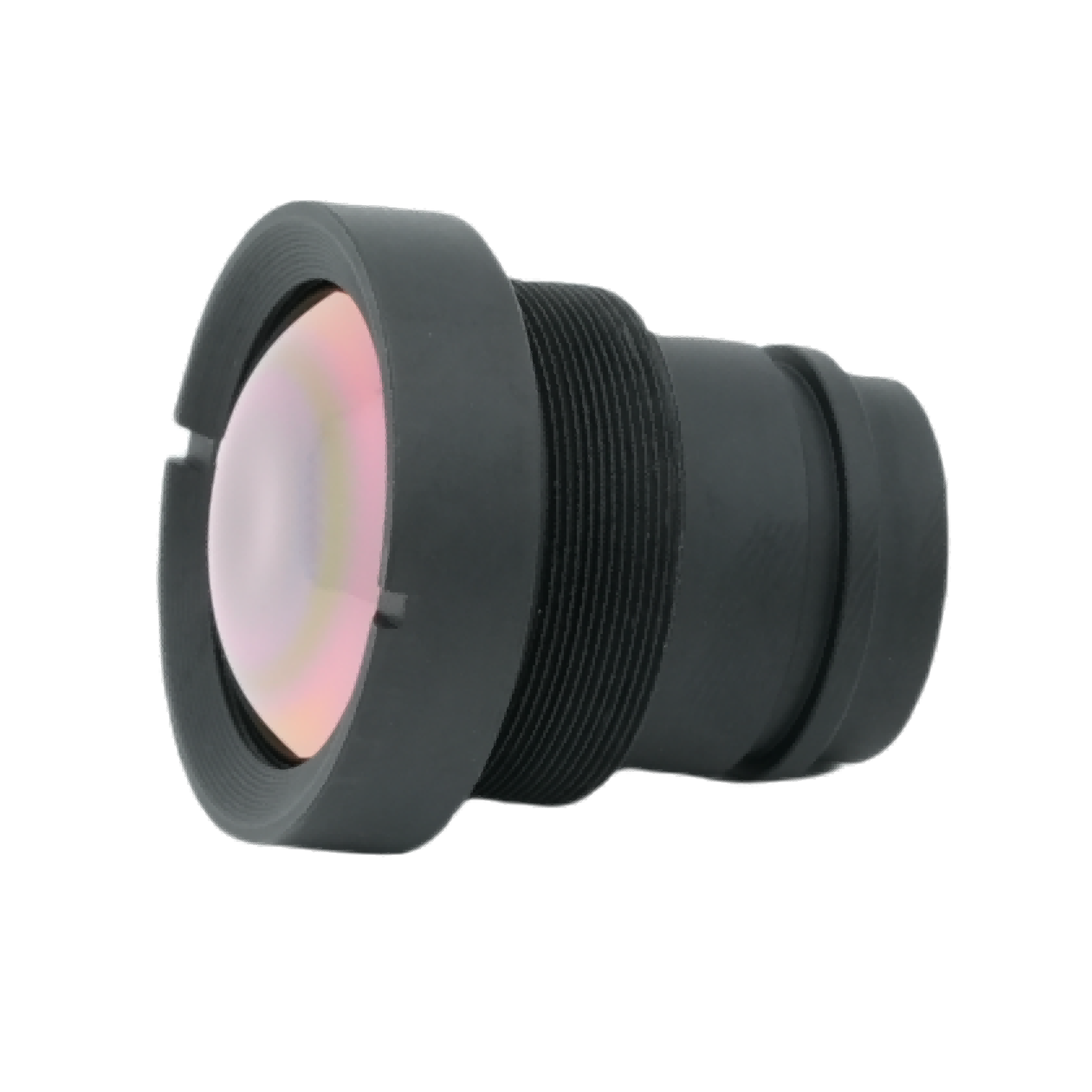

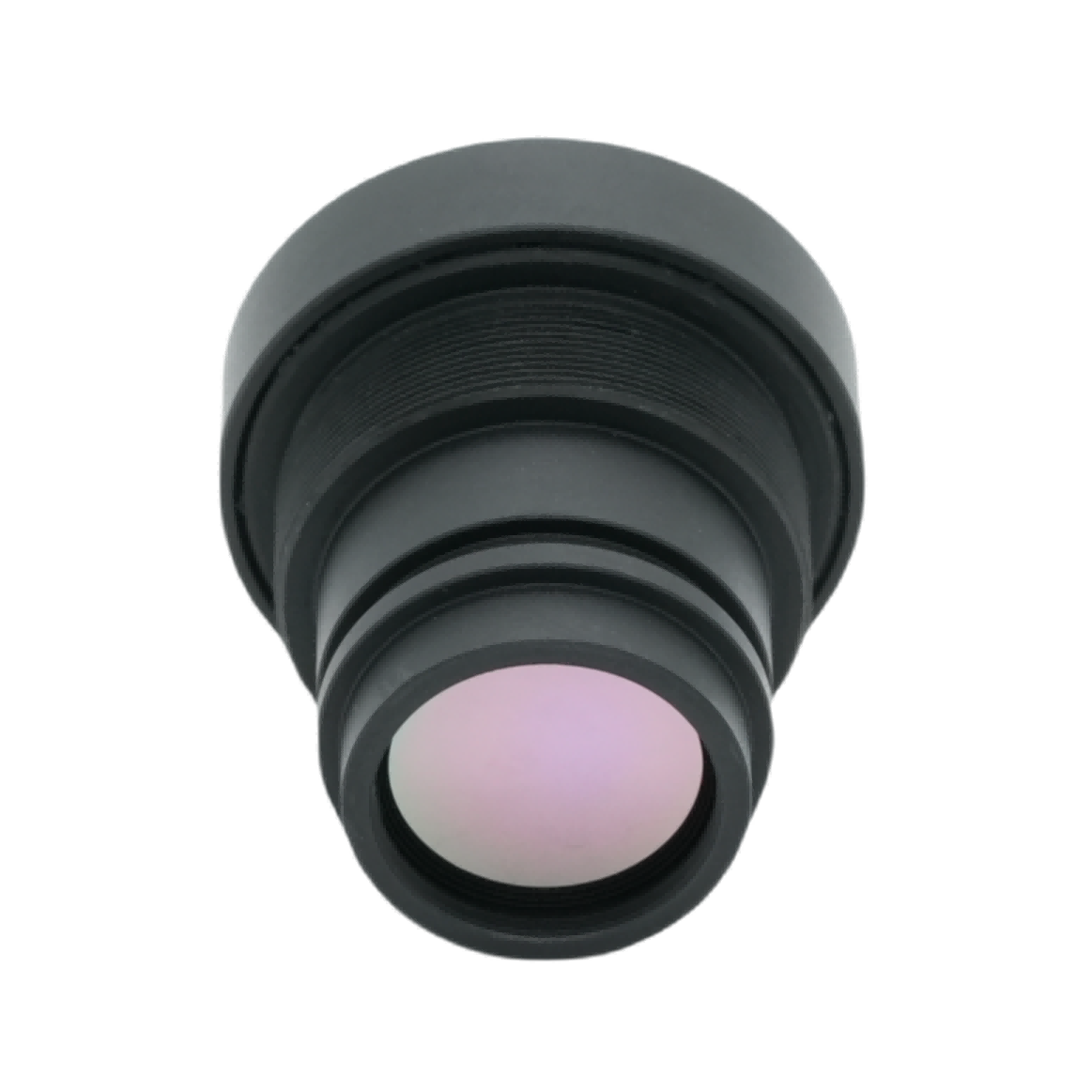

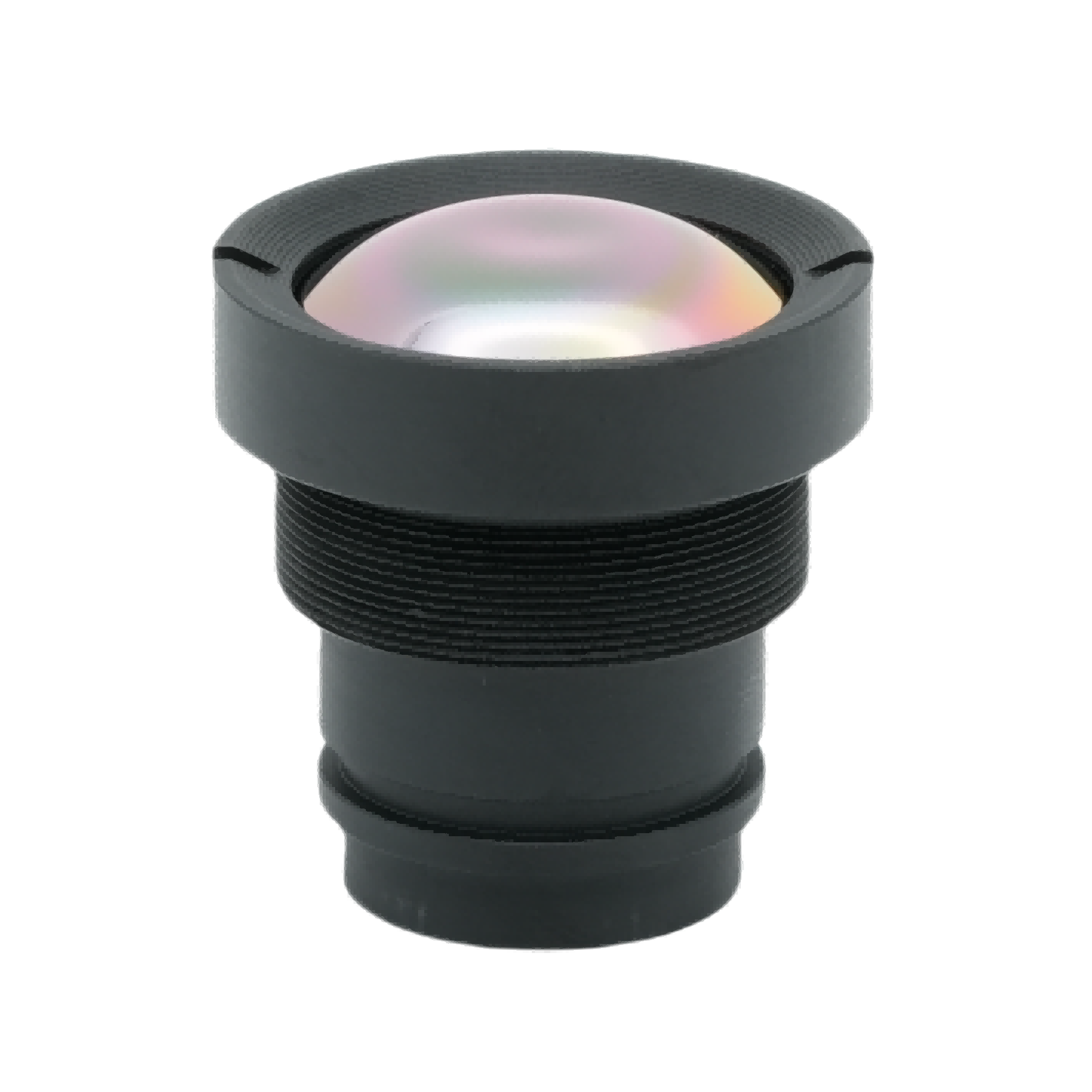

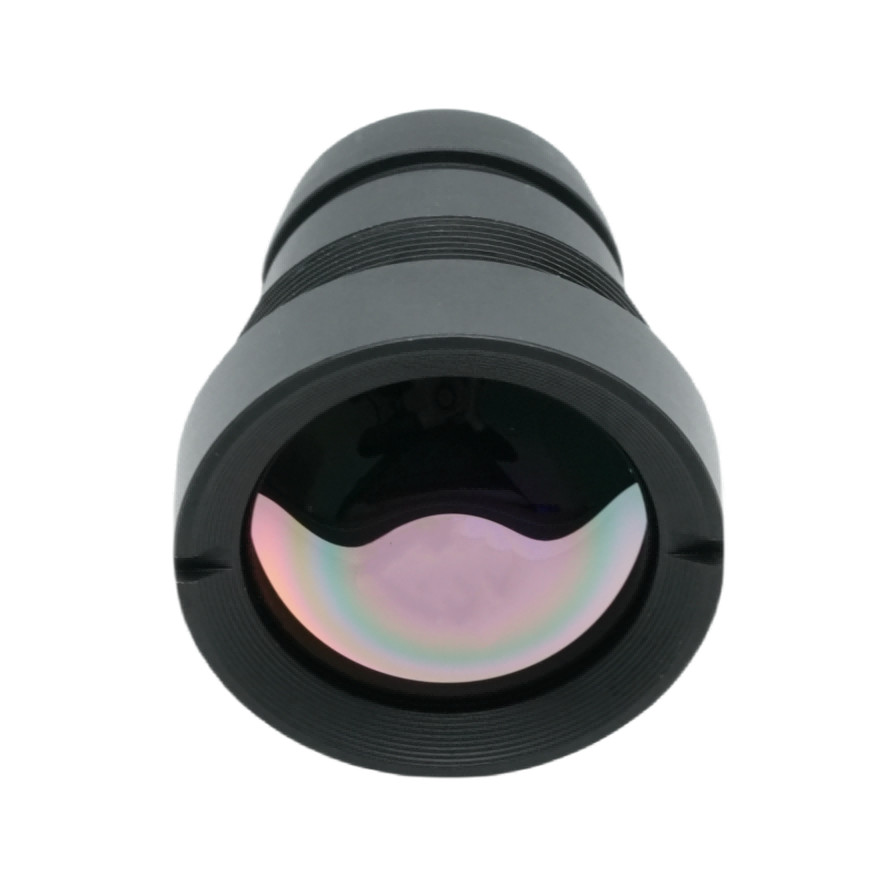

M22 4.1mm עדשת הדמיה תרמית

תמצית מוצר

מיוצר ומסופק על ידיBOSHI אופטיטכנולוגיה, אורך מוקד זה של F1.0 4.1 מ"מעדשת הדמיה תרמיתהוא אובייקטיבי אינפרא אדום בזווית רחבה במיוחד המותאמת לרזולוציה של 640×512, 12 מיקרומטר פיקסלים לא מקוררים של מערכי מישור מוקד אינפרא אדום. עדשת אינפרא אדום תרמית זו מאמצת ציפוי מתקדם נגד השתקפות AR חשוף כדי לממש שידור אינפרא אדום מעל 88 אחוז. כעדשה אופטית אינפרא אדום מקצועית שפותחה על ידי BOSHI Optical Technology, היחידה כוללת הגנת עדשה קדמית IP67, מבנה קל משקל של כ-25 גרם ויציבות אופטית אמינה בטמפרטורה רחבה. זה יכול להשיג אינטגרציה חלקה בתוך מערכות מצלמות תרמיות קומפקטיות לא מקוררות. פריסת ה-FOV הרחבה שלו מספקת כיסוי סצנה נרחב כדי להתאים לתרחישי פריסת הדמיה תרמית מגוונת, ומאזנת בין דרישה קלה לתפוקת הדמיה מעשית עבור התקני חומרה תרמית בגודל קטן.

תיאור מוצר מפורט

פָּרָמֶטֶר

1. מפרט אופטי

עדשה אופטית אינפרא אדום זו נושאת אורך מוקד של 4.1 מ"מ לצד צמצם F1.0 גדול במיוחד. הצמצם הגדול במיוחד משפר את יכולת כניסת האור האינפרא אדום באופן משמעותי. ביצועים אופטיים כאלה מהווים את ערובה הליבה לפלט תמונה ברורה של עדשת אינפרא אדום תרמית זו בתנאי הפעלה בטמפרטורה נמוכה ובקרינה נמוכה.

2. התאמת גלאים

BOSHI Optical Technology מתכננת את העדשה הזו להתאמה עם רזולוציה של 640×512, גלאי אינפרא אדום של 12מיקרומטר פיקסלים. הוא שומר על תאימות גבוהה לפורמטים של חיישנים תרמיים לא מקוררים מהמיינסטרים. מאפיין החומרה המותאם היטב מבטל סטיית הדמיה המופעלת עקב אי התאמה בין העדשה לשבב החיישן.

3. שדה ראיה

העדשה תומכת ב-FOV 130 מעלות באלכסון, 102 מעלות אופקי, 83 מעלות אנכית. הציוד משיג כיסוי סצנה בטווח רחב ללא מכלולי סריקה מכניים נוספים. מאפיין זה מפשט את תכנון המבנה המכני הכולל של ציוד הדמיה תרמית.

4. מיקוד ביצועים

טווח מיקוד רציף משתרע על פני 0.5 מטר עד אינסוף. ביצועי המיקוד מאזנים בין פעולת בדיקה מטווח קרוב ומשימות מעקב למרחקים ארוכים. זה מרחיב את גבול המרחק השמיש של עדשת אורך מוקד זו של 4.1 מ"מ לפריסה בפועל באתר.

5. אינדקס סביבתי ומכני

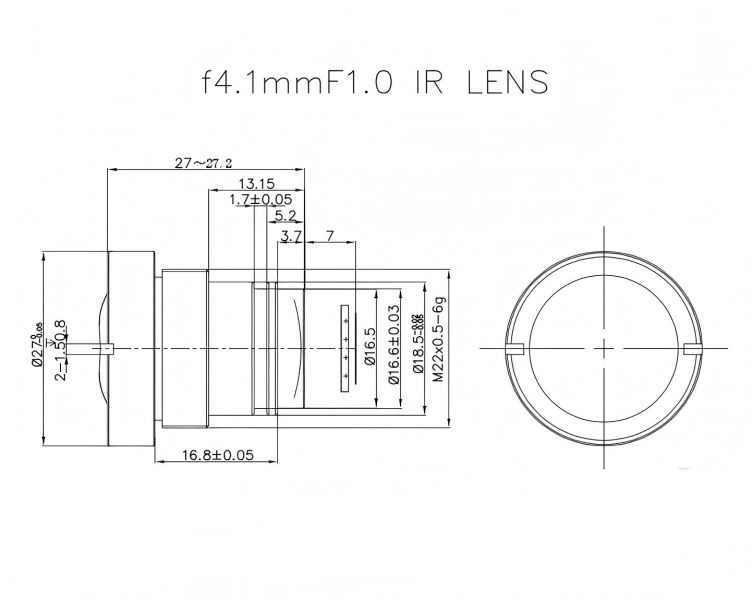

היקף טמפרטורת הפעולה שלו מכסה מינוס 40 מעלות צלזיוס עד פלוס 80 מעלות צלזיוס. משטח העדשה הקדמית מגיע לתקן עמיד למים ואבק IP67. הוא משתמש בממשק חוט סטנדרטי להרכבה M22×0.5 כדי לייעל את עבודת ההרכבה. המשקל הנקי עומד על קרוב ל-25 גרם, מה שיוצר הנחה נוחה לפיתוח מוצרי ציוד קל משקל.

6. מדדי איכות הדמיה

עם ציפוי נגד השתקפות AR מצויד, השידור האופטי עולה על 88 אחוזים. תאורה יחסית נשארת מעל 80 אחוז. ערך העיוות שומר מתחת ל-45 אחוז. קבוצת אינדיקטורים זו מבינה איזון טוב בין תכונת הדמיה בזוית רחבה לבין ביצועי איכות תמונה בעולם האמיתי של העדשה האופטית האינפרא אדום.

יתרונות ביצועים

1. רגישות תרמית מעולה לאור נמוך

צמצם מרבי F1.0 מעלה את יעילות איסוף האנרגיה הזוהרת. כאשר עובדים בסביבה עמומה וקרינה נמוכה, עדשת אינפרא אדום תרמית זו יכולה להגביר באופן ניכר את ניגודיות התמונה התרמית. הוא מוריד את ההסתברות לטשטוש תמונה כאשר אות אינפרא אדום של מטרה הופך לחלש, ומספק בסיס תמונה יציב לתצפית בסצנה בעלת קרינה נמוכה.

2. כיסוי סצנה רחב במיוחד

FOV רחב באלכסון של 130 מעלות מאפשר ליחידת חומרה אחת לנטר היקף מרחבי מורחב. מיישמי הפרויקט עשויים לחתוך את המספר הכולל של מצלמות תרמיות הדרושות לניטור שטח מלא בהתאם. שינוי זה מביא להפחתה ישירה עבור ההוצאה הכוללת לבניית המערכת. הטכנולוגיה האופטית של BOSHI מייעלת את הנתיב האופטי כדי להבטיח איכות תמונה שמישה בתנאי זווית צפייה כה גדולה.

3. אחידות הדמיה אמינה

תאורה יחסית גבוהה מ-80 אחוז מרסנת ביעילות את בעיית הווינטציה. מסגרת תמונה שומרת על בהירות עקבית בכל האזורים. שידור של מעל 88 אחוז מפחית את אובדן האנרגיה באינפרא אדום בתוך נתיב השידור האופטי. טכנולוגיית BOSHI אופטית מיישמת כיול חוזר עבור עדשה אופטית אינפרא אדום זו. עבודת הכיול מבטיחה פלט תמונה יציב במהלך מצב הפעלה רציף לאורך זמן.

4. כושר הסתגלות סביבתי חזק

הגנת עדשה קדמית IP67 בתוספת טווח עבודה רחב בטמפרטורה מאפשרת פעולה יציבה בין גשם, אבק, קור קיצוני וסביבה של חום גבוה. עדשת האינפרא אדום התרמית אינה דורשת עבודות תחזוקה ידניות תכופות. זה מתאים להתקנה חיצונית ותרחישי פריסה קשים בשדה תעשייתי.

5. מבנה קומפקטי לשילוב נוח

גוף קל משקל של 25 גרם ותושבת M22×0.5 סטנדרטית מפחיתים את הקושי בתכנון מכני עבור מכשירי הדמיה תרמית ממוזערים. מפתחי מוצר יכולים להפחית את עומס העבודה של שינויים מבניים במהלך הליך שילוב המוצר. זה מקצר את מחזור המחקר והפיתוח עבור חומרה תרמית מסוף.

6. יכולת התאמת פוקוס רב-תכליתית

מרחק מיקוד מינימלי של 0.5 מטר תומך בזיהוי מטרות מטווח קרוב. בהשוואה לפתרונות עדשות עם מיקוד קבוע למרחקים ארוכים בלבד, מוצר זה באורך מוקד של 4.1 מ"מ מרחיב את כיסוי היישום. הוא עונה על דרישות תצפית למרחקים מעורבים ממספר פרויקטים מעשיים.

שדות יישום

1. ניטור אבטחה היקפית

עדשה אופטית אינפרא אדום זו עם FOV רחב מספקת יכולת מעקב תרמית בזווית רחבה עבור שטחי מפעל, אזורי פארק, אזורי גבול ומתחמי מגורים. הוא משלים משימות זיהוי חדירה מסביב לשעון ללא כניסת אור גלוי. ניטור אבטחה היקפי נחשב ככיוון יישום מרכזי אחד עבור סדרות מוצרים מבית BOSHI Optical Technology.

2. בדיקה תרמית תעשייתית

עדשת האינפרא אדום התרמית תומכת בבדיקת טמפרטורת המכשיר, אבחון תקלות בארון החשמל, בדיקת דליפה תרמית בצנרת ועבודות סיור בטיחות במפעל. הצוות באתר יכול לגלות מקורות חום חריגים בזמן כדי למנוע תקריות בטיחות תעשייתיות פוטנציאליות. תכונת התאמת רזולוציה של 640×512 מבטיחה לכידת פרטים תרמיים עדינים במשימות בדיקה תעשייתיות.

3. תחבורה חכמה וראיית רכב

משתמשים רשאים לפרוס את העדשה לראיית לילה תרמית לרכב ולעבודות ניטור תנועה בכבישים. בנסיבות ערפיליות, שעות לילה וראות נמוכה, ביצועי התאמת הפיקסלים של 12 מיקרומטר מסייעים להולכי רגל וגם לעבודת זיהוי מכשולים. זה משפר את רמת ערבות הבטיחות עבור מערכות חכמות הקשורות לתנועה.

4. מטען מערכות בלתי מאוישות

תהנה מנכס קל משקל של 25 גרם, עדשה אופטית אינפרא אדום זו משמשת כמטען תרמי קל משקל עבור כלי טיס בלתי מאוישים, רובוטים וכלי רכב יבשתיים בלתי מאוישים. היא מבצעת פעילות חיפוש והצלה, ניטור סיכוני שריפות ומשימות סיור שטח. תושבת M22×0.5 מביאה יתרון הרכבה מהיר להרכבת מטען בלתי מאויש של פלטפורמה.

5. בטיחות הציבור וחילוץ חירום

עבור מיקום תרמי כיבוי אש והקצאות חיפוש וחילוץ, העדשה מתפקדת היטב בסביבה חשוכה, מעושנת או חסומה חזותית. אותות תרמיים יכולים לחדור להפרעות עשן חלקיות ולנעול את מיקום היעד. FOV רחב מסייע למגיבים לסיים סריקה מהירה של אתרים בשטח גדול במהלך פעולות חירום.

6. ניטור חקלאות וסביבה

מפעילים ממנפים עדשת אינפרא אדום תרמית זו כדי לבצע ניתוח טמפרטורת צמחייה, תצפית על יצורי בר ועבודות מעקב אחר חלוקת חום סביבתית. הוא מספק תמיכה בנתונים תקפה עבור מחקר חקלאי ומחקר סביבה אקולוגית. דרגת IP67 הופכת את העדשה למתאימה למשימות תצפית בשטח ארוכות טווח בחוץ.
