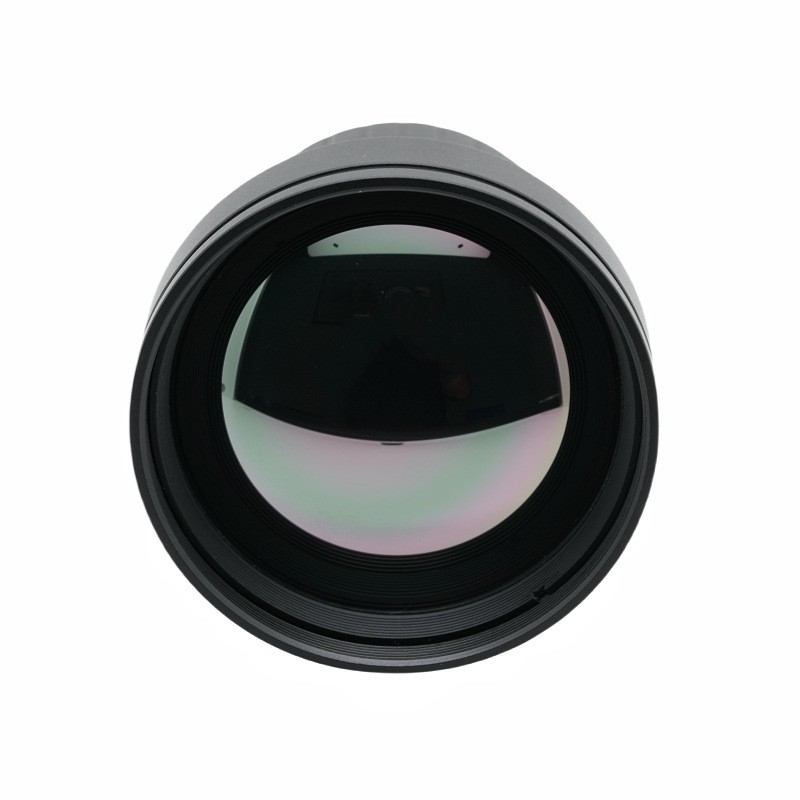

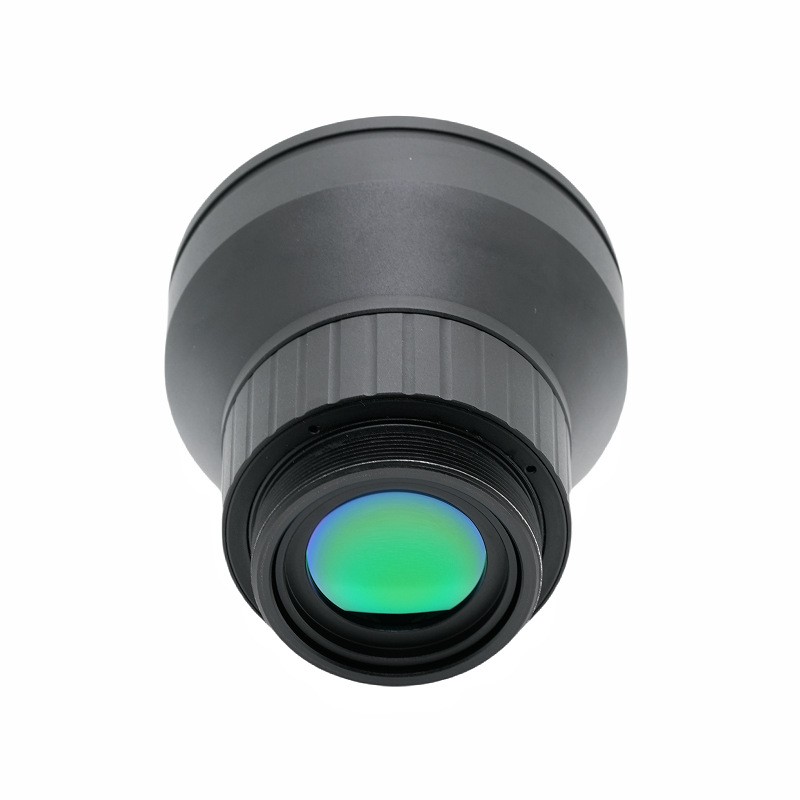

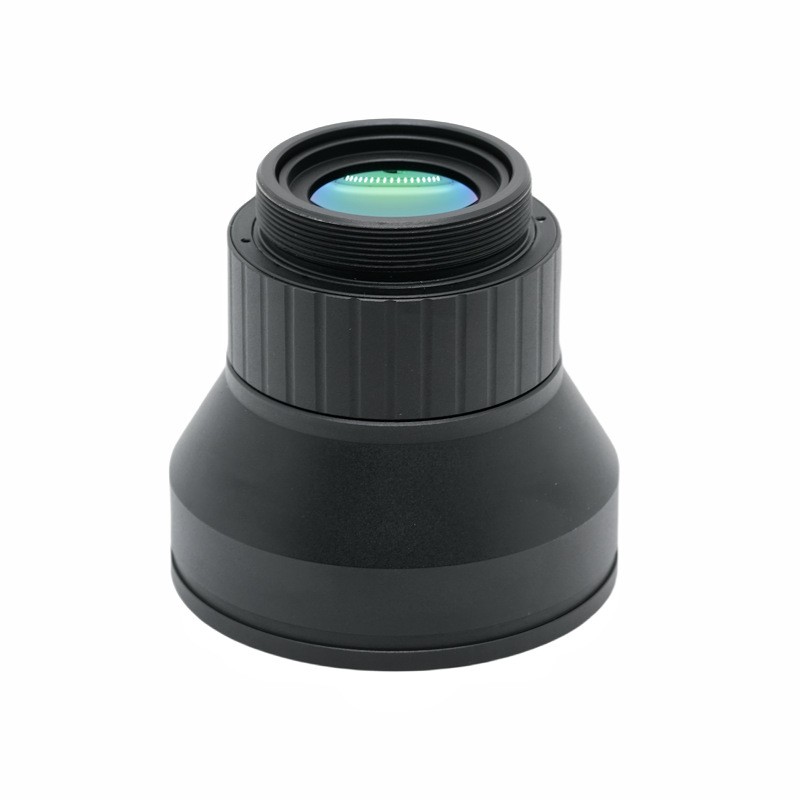

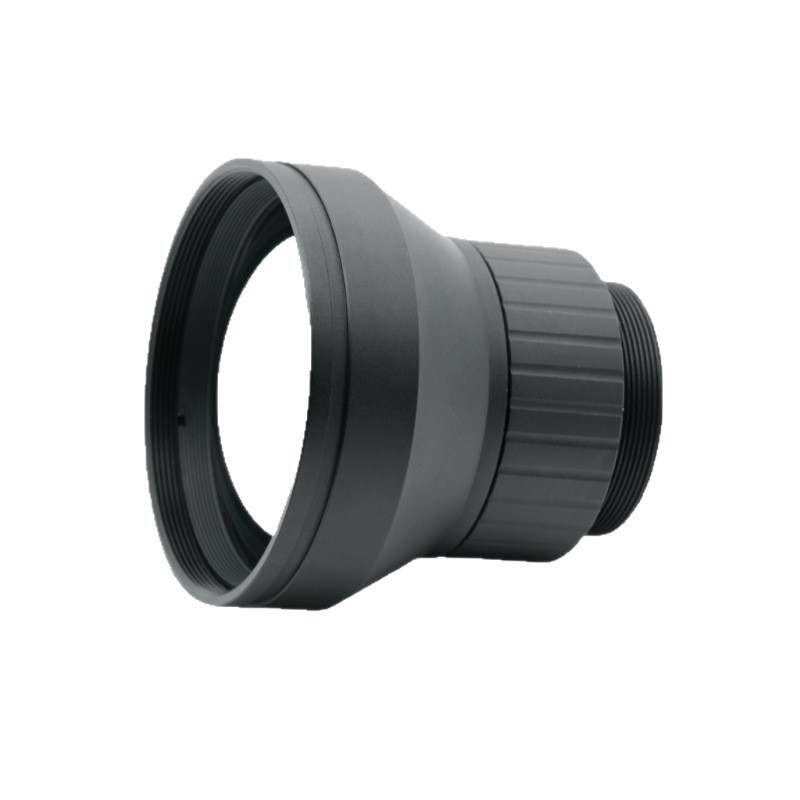

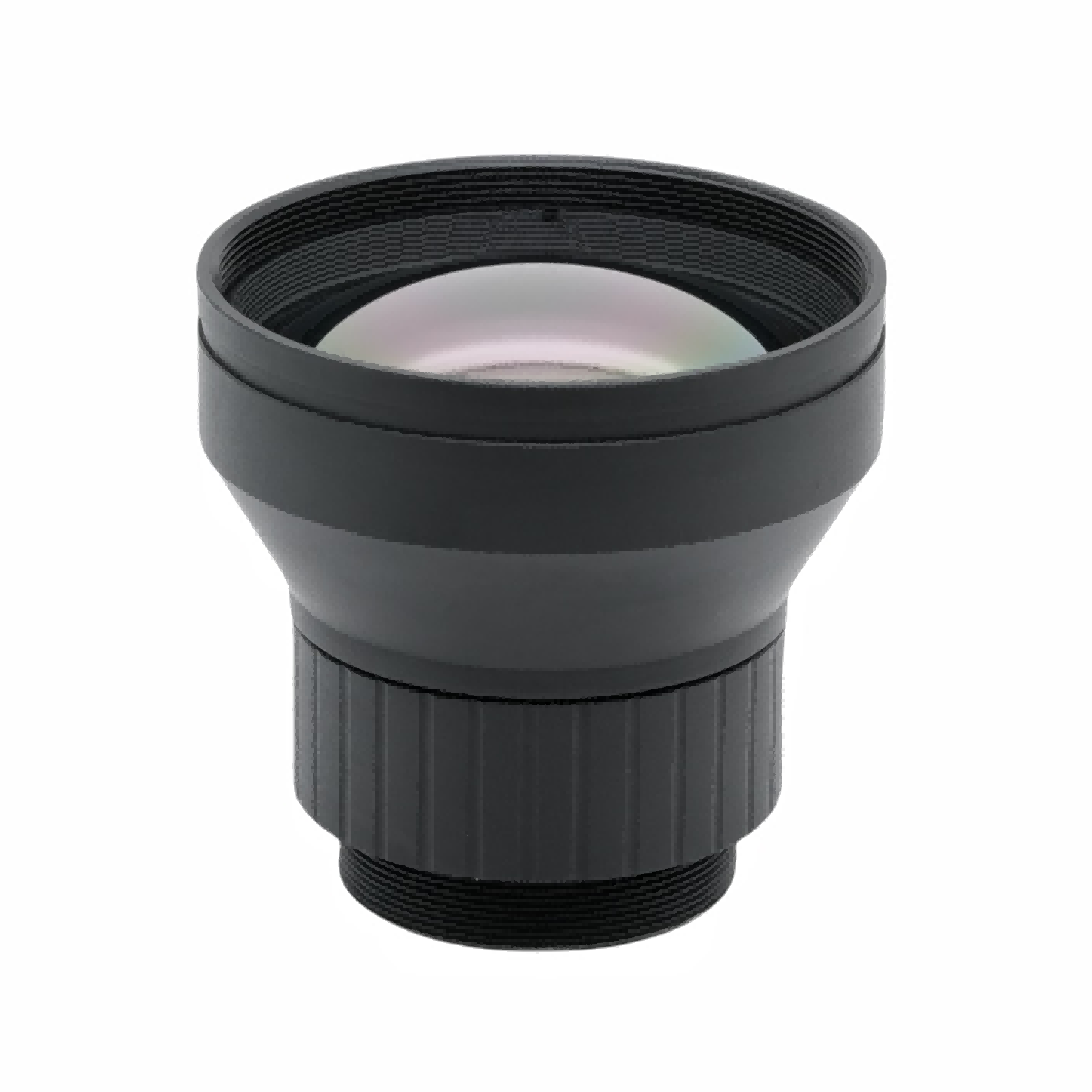

עדשת הדמיה תרמית באורך מוקד 50 מ"מ

תיאור קצר של המוצר

עדשת הדמיה תרמית בעלת ביצועים גבוהים זו פותחה ומיוצרת על ידי BOSHI Optical Technology, המותאמת למכשירי הדמיה תרמית אינפרא אדום גלי ארוכים לא מקוררים. עדשת הדמיה תרמית זו מאמצת אורך מוקד של 50 מ"מ יחד עם צמצם גדול F1.0 בהיר, בעלת יכולת איסוף אור מצוינת להתמודדות עם תרחישי זיהוי תרמיים באור נמוך. המוצר מתאים לגלאי אינפרא אדום בגודל 640×512,12 מיקרומטר ופועל בפס הספקטרלי הספקטרלי של אינפרא אדום 8-12 מיקרומטר הקלאסי.

הרכיב האופטי הקדמי מגיע לדירוג עמיד למים IP67. המוצר יכול לפעול ביציבות בטווח הטמפרטורה ממינוס 40 מעלות צלזיוס ועד פלוס 80 מעלות צלזיוס. הוא תומך בהתאמת מיקוד המכסה שני מטרים עד אינסוף. השידור נשאר מעל 90 אחוז בעוד שהתאורה היחסית מגיעה ללא פחות מ-94 אחוז, מה שיכול להפיק תמונות תרמיות אחידות וברורות. עדשת אינפרא אדום זו מתאימה לתרחישים הכוללים ניטור חיצוני, אבטחה היקפית ותצפית תרמית. הוא מספק ביצועים אופטיים יציבים ואמינים עבור מערכות הדמיה אינפרא אדום מגוונות הפועלות בתנאי עבודה קשים.

תיאור מוצר מפורט

פָּרָמֶטֶר

1. מפרט אופטי

מצויד באורך מוקד של 50 מ"מ ובצמצם גדול F1.0, עדשת אינפרא אדום גל ארוך זו פועלת בטווח של 8-12 מיקרומטר. הוא מותאם להתאמה עם גלאי 640×512 עם גודל פיקסלים של 12μm. שדה הראייה האלכסוני שלו הוא 11.27 מעלות, שדה הראייה האופקי הוא 8.8 מעלות ושדה הראייה האנכי הוא 7.0 מעלות. הגדרת שדה ראייה כזו יוצרת טווח כיסוי מתאים ועונה על דרישת השימוש של תצפית תרמית למרחקים ארוכים. BOSHI Optical Technology משלימה הדמיה אופטית ואימות חוזר עבור עדשת הדמיה תרמית זו כדי לאזן את גודל הצמצם, מרחק הזיהוי וטווח ההדמיה.

2. מפרט מכאני וסביבתי

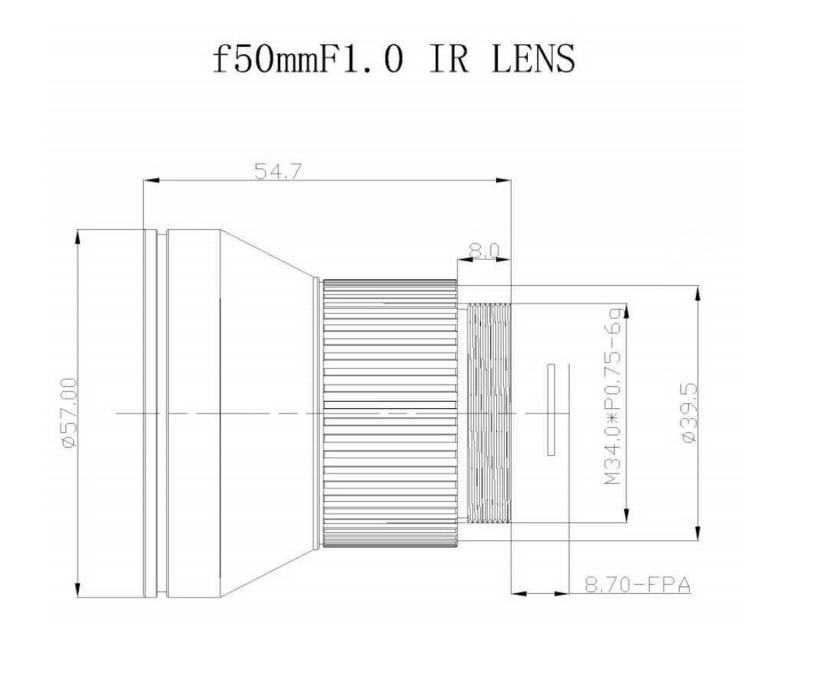

העדשה משתמשת במבנה הרכבה M34×0.75 כדי לממש התקנה ועגינה נוחה עבור מארחי ציוד שונים. טווח כוונון המיקוד מכסה שני מטרים עד אינסוף. האלמנט הקדמי זוכה ליכולת הגנה מפני חדירת IP67. טמפרטורת ההפעלה המותרת נעה בין מינוס 40 מעלות צלזיוס ועד פלוס 80 מעלות צלזיוס כדי להסתגל לסביבות שדה בטמפרטורה גבוהה ובטמפרטורה נמוכה. משטחים אופטיים חשופים מעובדים עם ציפוי אנטי השתקפות AR כדי לצמצם אובדן השתקפות אנרגית אינפרא אדום. BOSHI Optical Technology מבצעת חיזוק מבנה מכני ובדיקת אמינות סביבתית עבור עדשת אינפרא אדום לא מקוררת זו.

3. מפרט איכות תמונה

מדד השידור אינו נמוך מ-90 אחוז. תאורה יחסית שומרת על לא פחות מ-94 אחוז. ערך העיוות נשלט בתוך מינוס 1.0 אחוז. BOSHI Optical Technology קובעת תקני בדיקת ייצור מחמירים עבור עדשה זו בגודל 8-12μm. כל עדשת הדמיה תרמית מוגמרת תעבור בדיקות אופטיות מרובות פריטים כדי להבטיח איכות פלט תמונה יציבה ועקבית באספקה ​​המונית.

יתרונות ביצועים

1. ביצועי איסוף אור יוצאי דופן

עיצוב הצמצם הגדול F1.0 של עדשת הדמיה תרמית זו מעלה את כמות הקליטה של ​​פוטונים אינפרא אדום באופן משמעותי. כאשר אות קרינה תרמית חלש בסביבת העבודה, ניתן להרים ביעילות את יחס האות לרעש של התמונה התרמית. אות אינפרא אדום תקף יותר נכנס לגלאי 640×512, כך שניתן להבחין בצורה ברורה יותר בתכונת קו מתאר המטרה ותכונת הטמפרטורה. טכנולוגיית BOSHI אופטית מייעלת את פריסת קבוצת העדשות הפנימית כדי לתת משחק מלא לביצועי צמצם גדולים מבלי להקריב מחוונים אופטיים אחרים.

2. אחידות הדמיה עדינה

ציפוי אנטי השתקפות AR מביא לשידור גבוה מ-90 אחוז וממקסם את קצב הניצול של אנרגיית אינפרא אדום. תאורה יחסית מעל 94 אחוז מרסנת את תופעת החשיכת הפינות של התמונה. כל התמונה שנוצרת על פני הגלאי שומרת על בהירות אחידה. המשתמשים לא יתקלו באזור חשוך חלקי בעת תצפית על מטרות. עדשת אינפרא אדום גל ארוך זו שומרת על אפקט הדמיה אחיד בין אם לצורך בדיקה ממרחק קרוב או ניטור למרחקים ארוכים.

3. אמינות חזקה עבור סביבה קשה

נהנים מרמת ההגנה IP67 של האלמנט הקדמי, ניתן להרחיק אבק ומים מחלקים אופטיים מרכזיים. טווח טמפרטורת הפעלה רחב מאפשר לעדשת האינפרא אדום הלא מקוררת לפעול כרגיל בקיץ חם בוער ובחורף קר מקפיא. המוצר תומך בעבודה רציפה חיצונית מסביב לשעון. הטכנולוגיה האופטית של BOSHI משלימה אימות עמיד בפני אבק, עמיד למים ואימות השפעת טמפרטורה, כך שהעדשה יכולה לשמור על ביצועים יציבים במזג אוויר חיצוני מורכב.

4. יכולת אופטית בעיוות נמוך

עיוות נשלט בתוך מינוס 1.0 אחוז. דפורמציה גיאומטרית של תמונת הדמיה מוחזקת ברמה נמוכה. כאשר מפעילים מיישמים מדידת גודל ותצפית מיקום עבור מטרות תרמיות, ניתן להפחית את סטיית המדידה הנגרמת על ידי עיוות העדשה. תכונה זו עושה זאתעדשת הדמיה תרמית 50 מ"ממתאים לתרחישים הדורשים ניתוח יעדים ברמת דיוק גבוהה.

5. יכולת התאמת פוקוס רחבה

מרווח מיקוד משני מטרים עד אינסוף מושג באמצעות מנגנון מיקוד מכני. אותה עדשת M34 תושבת יכולה לסיים הדמיה ברורה עבור עצמים שנבדקו בטווח קרוב וכן מטרות מנוטרות למרחקים רחוקים. משלבי מערכות אינם צריכים להחליף את חומרת העדשה בעת החלפת מרחק תצפית, מה שמשפר את גמישות היישום של הציוד.

שדות יישומים

1. אבטחה היקפית ומעקב גבולות

עדשת הדמיה תרמית זו מוטמעת במצלמות תרמיות חיצוניות בכמות גדולה. בהסתמך על התכונה של זיהוי בכל מזג אוויר, הוא מממש זיהוי פריצות ואזהרה מוקדמת היקפית ביום ובלילה. בחושך מוחלט, מזג אוויר ערפילי או תנאי תאורה גרועים, גלאי ה-640×512 המותאם לעדשת אינפרא-אדום גל ארוך זו יכול ללכוד אותות חום של עצמים חודרים. BOSHI Optical Technology מספקת רכיב אופטי זה עבור יצרני ציוד אבטחה רבים לבניית מערכות הגנה היקפיות.

2. בדיקה תרמית תעשייתית

עדשת האינפרא אדום הלא מקוררת משמשת לניטור טמפרטורה של ציוד תעשייתי. זה יכול ללכוד נקודות חום חריגות כדי לממש אבחון תקלות התחממות יתר. תרחישי שימוש אופייניים כוללים בדיקת מצב ציוד במפעל, ניטור ציוד תחנות כוח ובדיקת דליפת חום בצנרת. העברת השידור הגבוהה שמביאה ציפוי AR מבטיחה שחזור מדויק של מידע על טמפרטורת האובייקט ומסייעת לצוות למצוא מראש סיכוני ציוד חבויים.

3. תצפית חיצונית וחילוץ חיפוש

עדשת 8-12μm מורכבת למכשירי תצפית אינפרא אדום. הוא לוקח על עצמו התרעה מוקדמת על סכנת שריפות יער וכן משימות חיפוש והצלה בשטח. בסביבת לילה או ערפל כבד שבה האור הנראה לא מצליח לעבוד, אורך המוקד של 50 מ"מ מציע יכולת תצפית נאותה למרחקים ארוכים כדי לאתר מקורות חום כמו נקודות אש ואנשי לכודים. הגנת IP67 גורמת לעדשה להסתגל לאקלים מורכב באוויר הפתוח באתרי הצלה.

4. מערכת אינפרא אדום המותקנת ברכב

עדשת הדמיה תרמית זו מסוג F1.0 תואמת מודולים תרמיים הנישאים ברכב. פלטפורמות לרכב מתמודדות לעתים קרובות עם רטט חבטות ושינוי טמפרטורה חד. המבנה המכני והביצועים הסביבתיים מאומתים על ידי BOSHI Optical Technology הופכים את פלט העדשה לאפקט אופטי אינפרא אדום יציב בתנאי כביש ומזג אוויר מסובכים. זה מסייע למערכות רכב לקלוט מטרות תרמיות שמסביב.

5. מכלול מצלמת אינפרא אדום לא מקוררת

BOSHI אופטיהטכנולוגיה מספקת את עדשת ההדמיה התרמית המתושבת על M34 כרכיב אופטי ליבה עבור יצרני מצלמות תרמיות OEM ו-ODM. שותפים יכולים להשלים את הרכבת מוצר המצלמה על ידי שילוב עדשה זו עם מודולי גלאי ומעגלים בגודל 640×512. המוצר תומך בהתאמה מותאמת אישית בהתאם לדרישות המערכת ועונה על דרישות הייצור ההמוני של יצרני מצלמות אינפרא אדום.
