M17 9.1mm עדשת הדמיה תרמית

תמצית מוצר

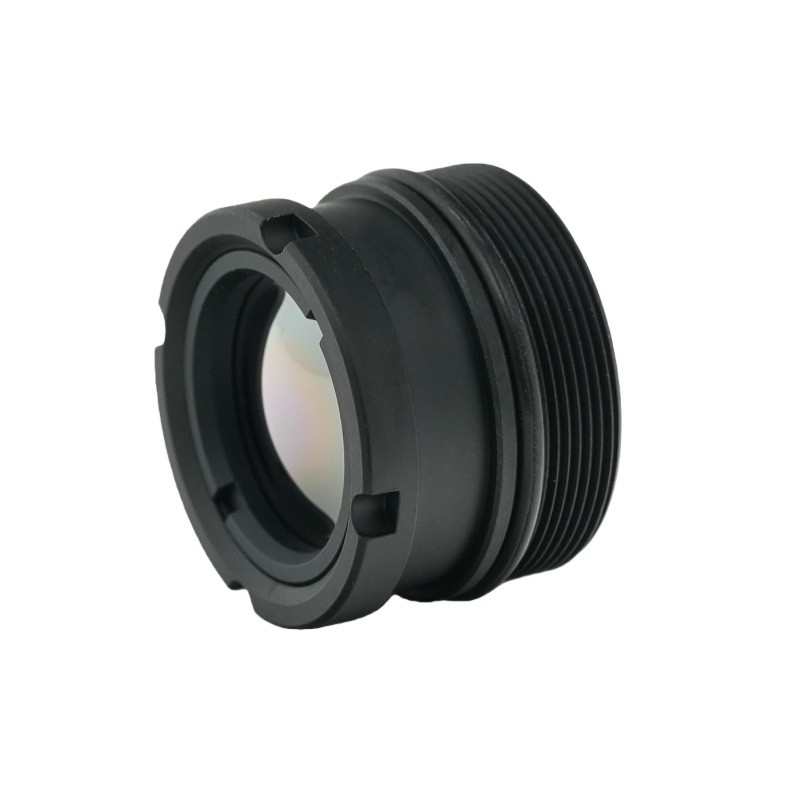

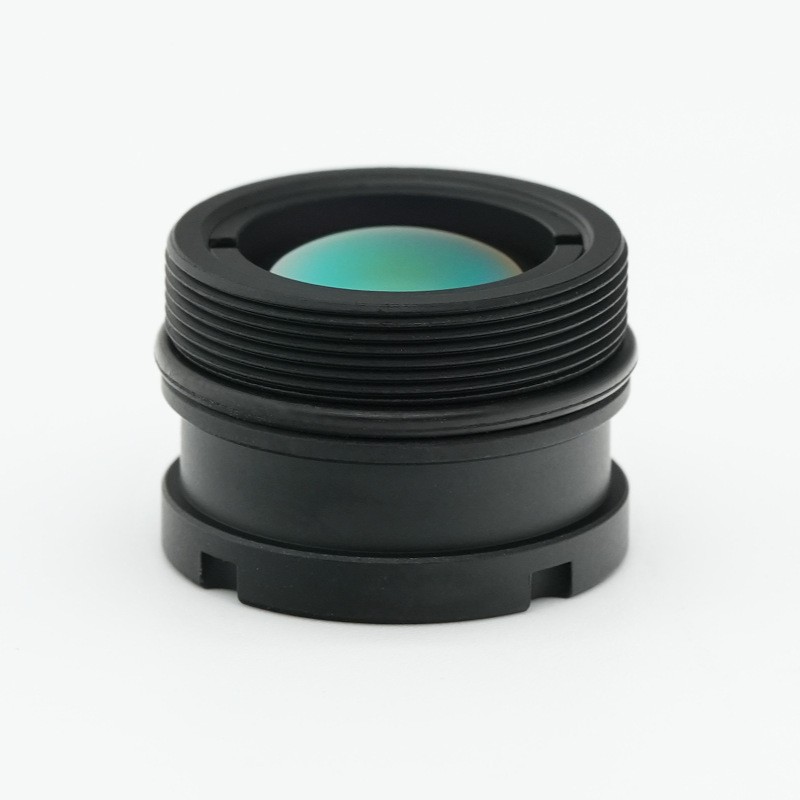

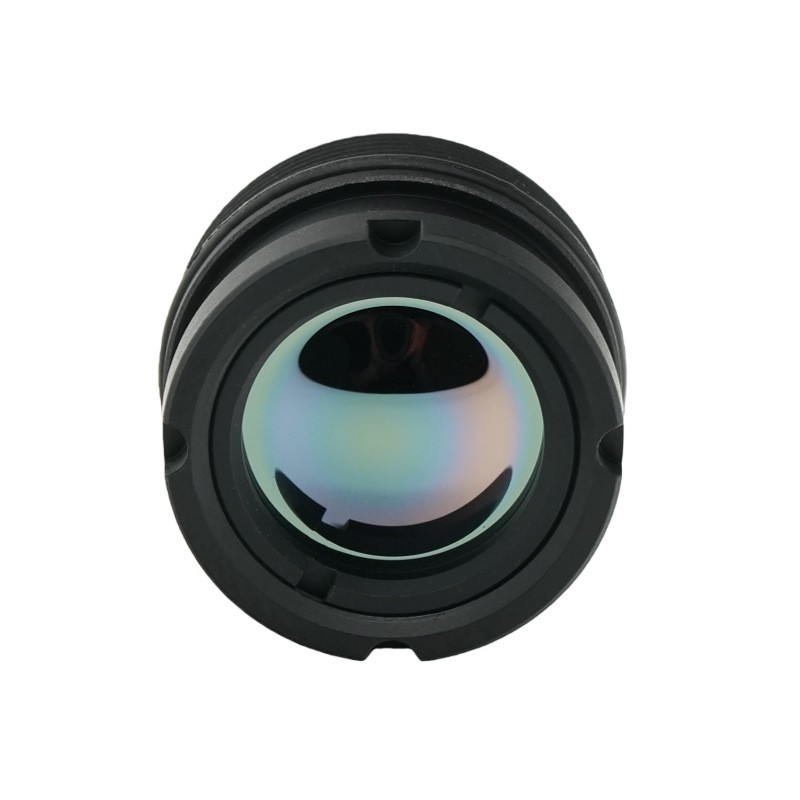

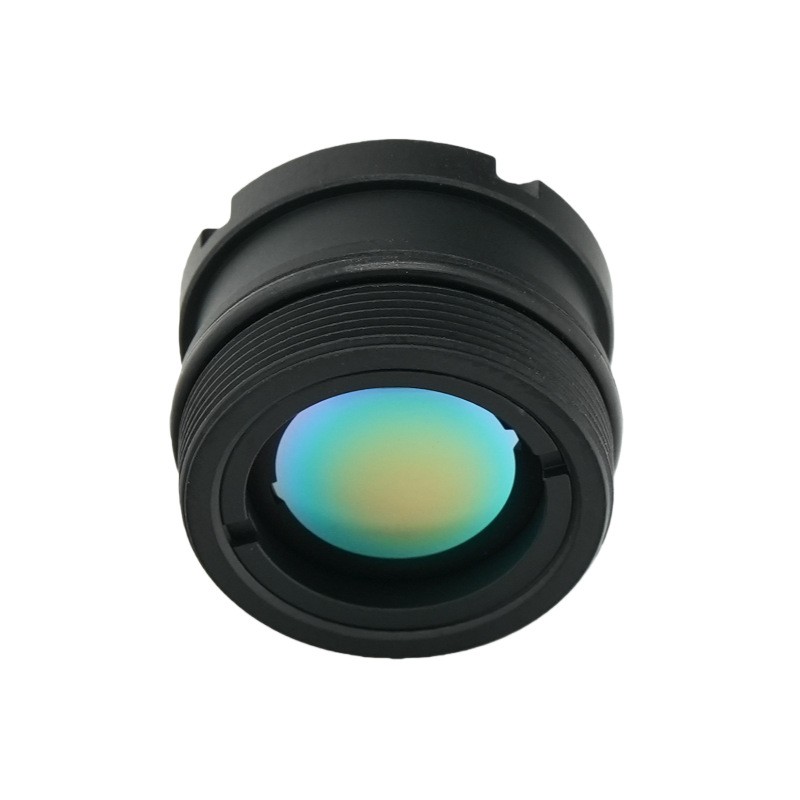

מיוצר על ידי BOSHI Optical Technology, עדשת הדמיה תרמית פרימיום לא מקוררת זו מספקת ביצועים אופטיים אמינים עבור התקני מצלמה תרמית ניידת קומפקטית. עדשת אינפרא אדום באורך מוקד של 9.1 מ"מ באורך מוקד של גל ארוך, כוללת צמצם F1.0 גדול במיוחד ומתאימה בצורה מושלמת לגלאי 640×512 12μm. עם ציפוי HD והגנה על אלמנטים קדמיים IP67, הוא שומר על תפוקה יציבה בטווח טמפרטורות רחב לפריסה חיצונית בכל מזג אוויר. הוא משמש כליבה אופטית אידיאלית לניטור תעשייתי, בדיקת אבטחה ותרחישי יישומי שטח מרובים, ומציע שידור גבוה, תאורה יחסית טובה ועיוות מבוקר היטב כדי לתמוך בלכידת תמונה תרמית ברורה.

תיאור מוצר מפורט

פָּרָמֶטֶר

1. פרמטרים של ביצועים אופטיים. עדשת אינפרא אדום גל ארוך זו מאמצת אורך מוקד של 9.1 מ"מ וצמצם F1.0. אורך הגל שלו מכסה רצועת אינפרא אדום של גלים באורך 8-12 מיקרומטר. שדה הראייה האלכסוני מגיע ל-62.4 מעלות, שדה הראייה האופקי מגיע ל-48.1 מעלות ושדה הראייה האנכי מגיע ל-38.5 מעלות. שדה ראייה כה רחב תומך במשימות תצפית על שטח גדול. עיצוב צמצם גדול אוסף מספיק קרינת אינפרא אדום בתנאי סביבה מורכבים להדמיה תרמית יציבה.

2. התאמת גלאי פרמטרים. פותח על ידיBOSHI אופטיטכנולוגיה, עדשת הדמיה תרמית לא מקוררת זו מותאמת לגלאי 640×512 עם גובה פיקסלים של 12μm. המבנה האופטי שלו מתאים למודולי חיישנים תרמיים קומפקטיים בשוק. טביעת הרגל האופטית מתיישרת במדויק עם משטח המטרה של הגלאי, נותנת משחק מלא לרזולוציית הגלאי ומונעת תנועות תמונה או בזבוז ברזולוציה שנגרמה מחוסר התאמה.

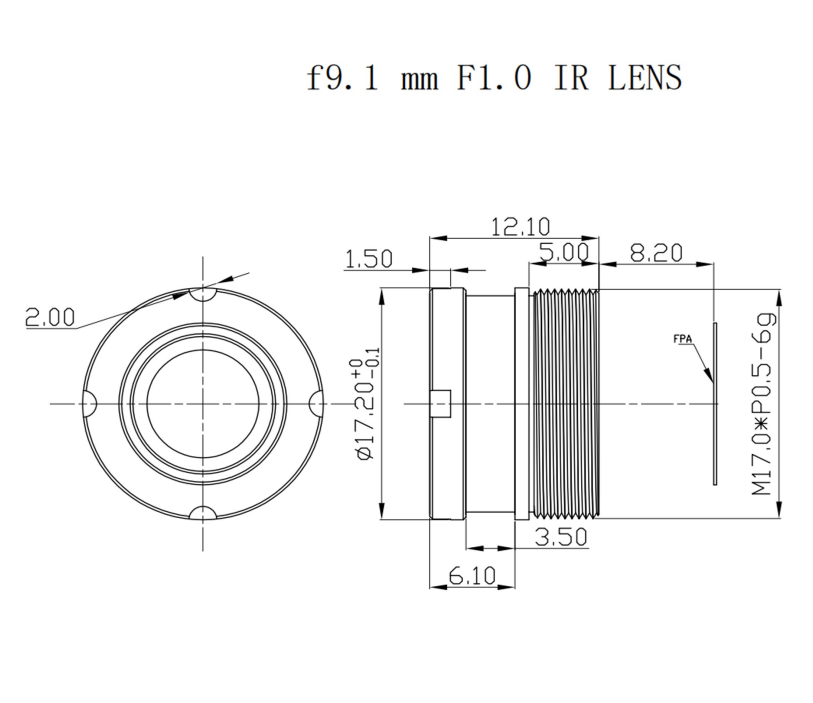

3. פרמטרים מכניים וסביבתיים. העדשה משתמשת במתקן הברגה M17×0.5 להרכבה מכנית קלה. טווח המיקוד שלו מכסה 3 מטרים עד אינסוף, ומספק את צורכי הזיהוי הן עבור מטרות מטווח קרוב והן עבור מטרות מטווח רחוק. טמפרטורת ההפעלה נעה בין ‑40℃ ל-+80℃ כדי להתמודד עם תנאי אקלים קיצוניים שונים. אלמנט אופטי קדמי מגיע לדרגת הגנה מפני חדירת IP67 כדי לחסום חדירת אבק ומים.

4. מדדי איכות אופטיים. שידור אופטי של עדשה תרמית זו הוא לא פחות מ-90 אחוז. תאורה יחסית נשארת מעל 84 אחוז וערך העיוות שומר מתחת ל-10 אחוזים שליליים. משטחים אופטיים חשופים מטופלים בציפוי HD. שידור גבוה חותך אובדן אות אינפרא אדום. תאורה יחסית טובה מבטיחה בהירות אחידה לתמונה מלאה. עיוות מבוקר מפחית את עיוות התמונה הנגרם על ידי שדה ראייה של זווית רחבה.

יתרונות ביצועים

1. יתרון צמצם F1.0 גדול במיוחד. הצמצם הגדול F1.0 של עדשת אינפרא אדום גל ארוך זו לוכדת יותר אנרגיית קרינה אינפרא אדום. רגישות הדמיה ומרחק זיהוי יעיל זוכים לשיפור ניכר בסביבות עם טמפרטורה נמוכה וזוהר נמוכה. הטכנולוגיה האופטית של BOSHI משלימה הדמיה אופטית חוזרת ונשנית למבנה הצמצם לאיזון יכולת כניסת האור ובקרת סטייה.

2. יתרון שידור גבוה וציפוי HD. ציפוי HD על משטחים חשופים מביא למעל 90 אחוז שידור אופטי עבור עדשת הדמיה תרמית לא מקוררת זו. הציפוי מדכא ביעילות השתקפות פני השטח, מעלה את ניגודיות התמונה ומפחית הפרעות לתמונת רפאים. פחות אנרגיית אינפרא אדום אובדת במהלך שידור ואות אינפרא אדום תקף יותר נכנס לגלאי 640×512 12μm.

3. יתרון תאורת קצה מעולה. תאורה יחסית גבוהה מ-84 אחוזים שומרת על בהירות אחידה על פני כל מסגרת התמונה. מוצרים רבים של עדשות תרמיות בזווית רחבה מראים אפקט ברור של פינות כהות על קצוות המסגרת. עדשה זו פותרת את הפגם הזה באמצעות אופטימיזציה של פריסה אופטית ומבטיחה פרטים ברורים עבור אזורי תצפית שוליים.

4. יתרון מבני עמיד למים בחזית IP67. אלמנט אופטי קדמי עומד בתקן הגנה IP67. ניתזי אבק ומים אינם יכולים לפגוע בחלקים האופטיים הפנימיים. משתמשים יכולים לפרוס עדשה תרמית זו לעבודה חיצונית בכל מזג אוויר ללא כיסויי הגנה נוספים. תכונה מבנית זו מורידה את עלות שילוב המערכת עבור ציוד מצלמות תרמיות מסוף.

5. יתרון רחב בהתאמה לטמפרטורה. עדשה תרמית באורך 9.1 מ"מ זו שומרת על ביצועי הדמיה יציבים מ-‑40℃ עד +80℃. הוא מאמץ מנגנון דיכוי טשטוש תרמי יעיל. מיקוד תרמי נשאר ברמה נמוכה תחת שינויים חדים בטמפרטורת הסביבה, כך שמכשירים המצוידים בעדשה זו אינם זקוקים לפעולת מיקוד ידני תכופה.

6. יתרון ממשק הרכבה M17×0.5 קומפקטי. תושבת עם הברגה M17×0.5 תופסת שטח התקנה קטן. זה מביא נוחות רבה לשילוב של מצלמות תרמיות מיניאטוריות, ציוד לעדשת מטען תרמית של מל"ט והתקנים תרמיים כף יד. ניתן לשמור היטב את נפח ומשקל המוצר הסופי מבלי לוותר על ביצועים אופטיים.

שדה יישום

1. תרחישי אבטחה ומעקב היקפי. זה לא מקוררעדשת הדמיה תרמיתמתאים להגנת גבולות חיצונית, ניטור היקפי של המפעל ומשימות אזהרה מוקדמת ללא השגחה באתר. הוא מזהה מטרות פולשים בחושך מוחלט. בהסתמך על ניסיון עשיר בפרויקטים שנצבר על ידי BOSHI Optical Technology, עדשת אינפרא אדום גל ארוך זו פועלת כרכיב אופטי ליבה עבור מוצרי מצלמות תרמיות היקפיות רבות עם אזהרה מוקדמת.

2. תרחישי תחזוקה חזויים תעשייתיים. מצלמות תרמיות המצוידות בעדשה תרמית זו מבצעות בדיקה תרמית של ציוד חשמלי, ניטור טמפרטורת צינור ואבחון תקלות התחממות יתר. המפעילים מזהים מראש סיכוני ציוד נסתרים באמצעות נתוני חלוקת טמפרטורה שנלכדו כדי לממש תחזוקה חזויה ולהפחית הפסדי כיבוי בלתי צפויים.

3. תרחישי מטען של כלי טיס בלתי מאוישים. עדשת אינפרא אדום גל ארוך זו תומכת בסקר תרמי אווירי, מניעת שריפות יער ומשימות חיפוש והצלה. תושבת M17×0.5 קומפקטית מתאימה לשטח התקנה מוגבל של התקני עדשות מטען תרמיות של מל"ט. הגנת IP67 מבטיחה פעולה יציבה בתנאי אוויר חיצוניים ושדה ראייה רחב תומך בסריקת קרקע בטווח רחב.

4. תרחישי מכשירי הדמיה תרמית כף יד. עדשה תרמית זו חלה על מצלמות תרמיות ניידות לכיבוי אש, ציוד חילוץ חירום ומכשירי זיהוי אובדן אנרגיה לבניין. מוצרי כף יד מציבים דרישות קפדניות לגבי נפח ומשקל רכיבים. עדשת הדמיה תרמית קומפקטית לא מקוררת תואמת עיצוב מוצר כף יד ומספקת תפוקת הדמיה תרמית אמינה למפעילי שטח.

5. תרחישי ראייה תרמית המותקנת ברכב. עדשת אינפרא אדום גל ארוך זו תומכת בראיית לילה לרכב ובהדמיית עזר לנהיגה בשטח. הוא מספק פלט הדמיה תקף בתנאי נהיגה בחושך מלא ומסייע לנהגים לזהות מכשולים וסכנות פוטנציאליות בכביש. דרגת IP67 מטפלת בתנאי מזג אוויר מורכבים במהלך ריצת הרכב.

6. תרחישי תצפית על חיות בר וניטור סביבתי. עדשת הדמיה תרמית זו תומכת בניטור אוכלוסיית בעלי חיים, התרעה מוקדמת על שריפות ומחקר אקולוגי חיצוני. הוא לוכד אותות קרינה תרמית של מטרות חיות בר ללא מקור אור נוסף. הגנת IP67 והתאמה רחבה לטמפרטורה תומכים בפעולה יציבה בסביבות פרא פתוחות.
