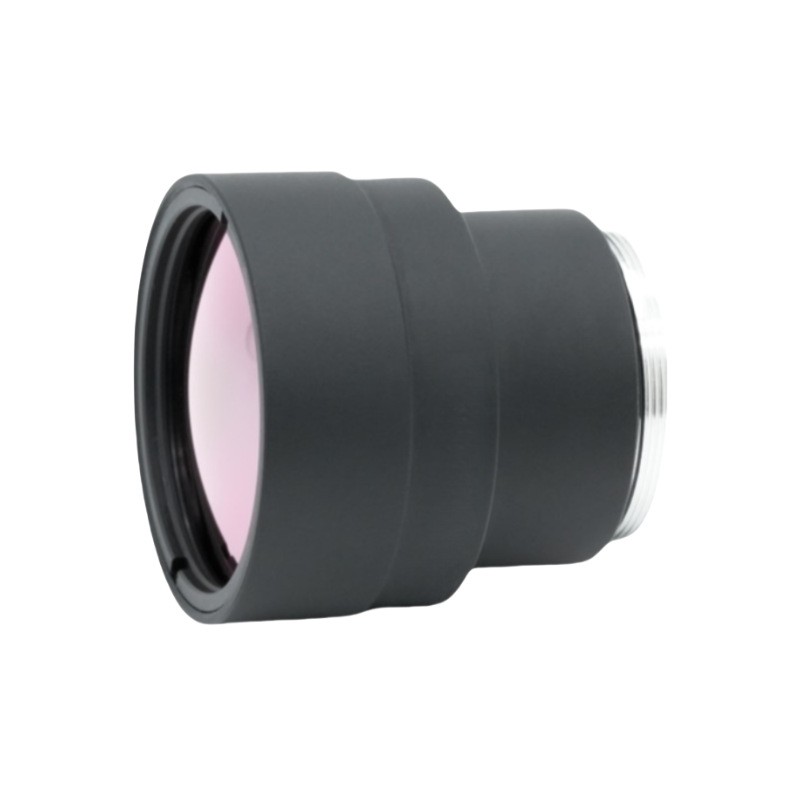

עדשת הדמיה תרמית באורך 25 מ"מ

תמצית מוצר

עדשת אינפרא אדום גלית F1.0 באורך 25 מ"מ זו נחקרה ומיוצרת באופן עצמאי על ידיBOSHI אופטיטֶכנוֹלוֹגִיָה. כעדשת הדמיה תרמית בעלת ביצועים גבוהים הפועלת בטווח אורך גל של 8-12 מיקרומטר, עדשת אינפרא אדום גל ארוך זו מותאמת לגלאים תרמיים של עדשות 640×512, 12 מיקרומטר. מתגאה במבנה צמצם גדול F1.0, עדשת האינפרא אדום מספקת ביצועי איסוף אור מעולים כדי להתמודד עם תרחישי עבודה של ניטור נראות וטמפרטורה נמוכה. מבנה ההרכבה של העדשה M22×0.5 תומך בהתקנה פשוטה על ציוד מצלמה תרמית מותאם. רכיב העדשה הקדמי משיג דרגת הגנה IP67 כדי לספק ביצועי פעולה חיצוניים יציבים. עדשת המצלמה התרמית הזו בגודל 25 מ"מ מממשת מעל 86 אחוזי שידור ומעל 97 אחוז תאורה יחסית שומרת בינתיים את העיוות מתחת ל-2 אחוזים. טווח התאמת המיקוד מכסה 2 מטרים עד אינסוף, וניתן לממש פעולה יציבה בסביבת טמפרטורה הנעה בין ‑40℃ ל+80℃. BOSHI Optical Technology מיישמת כיול מדויק עבור כל מוצר מוגמר, כדי לשמור על תפוקת הדמיה יציבה עבור מכשירי הדמיה תרמיים למעקב תעשייתי ואבטחה.

תיאור מוצר מפורט

1. פרמטר

פרמטרים אופטיים של מוצר זה מאמצים כוונון מקצועי שהושלם על ידי BOSHI Optical Technology. אורך המוקד מגיע ל-25 מ"מ ומספר F נקבע על F1.0. אורך גל עבודה נופל בטווח של 8-12μm רצועת אינפרא אדום גל ארוך, השייכת למוצר הסטנדרטי של עדשת אינפרא אדום גל ארוך. עדשת אינפרא אדום זו מיישמת תאימות מושלמת לגלאים תרמיים של עדשה בגודל 640×512, 12μm ומתאימה למודולי חיישן אינפרא אדום לא מקוררים. שדה הראייה האלכסוני מגיע ל-22.5 מעלות, שדה הראייה האופקי מגיע ל-17.7 מעלות ושדה הראייה האנכי מגיע ל-14.1 מעלות. תצורת פרמטר כזו מביאה ליכולת תצפית יוצאת דופן למשימות ניטור למרחקים בינוניים.

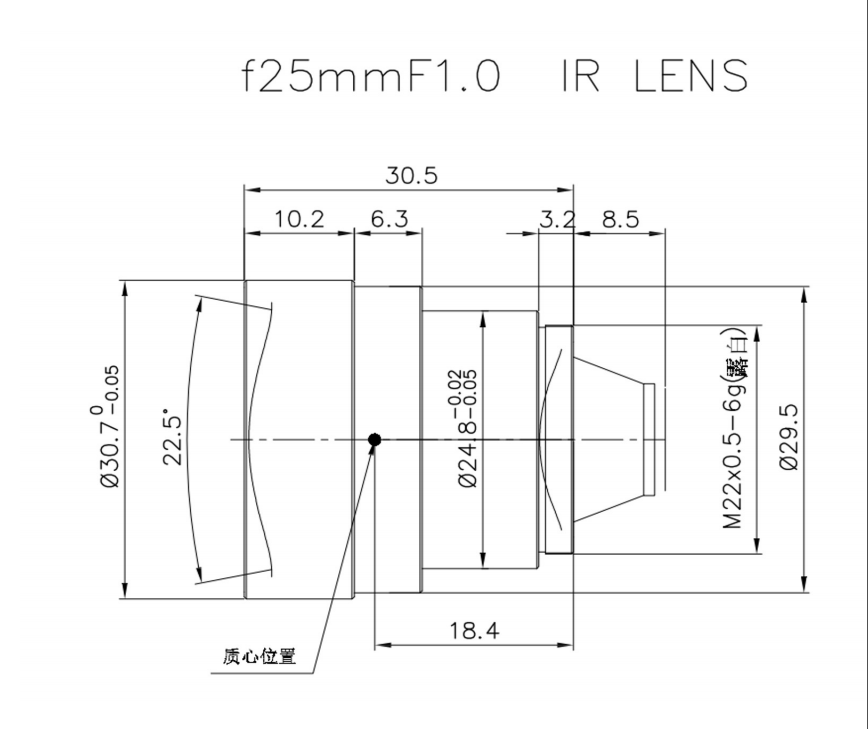

פרמטרים מכניים וסביבתיים מגיעים מתכנון סטנדרטי של BOSHI טכנולוגיה אופטית. ממשק הרכבה של עדשות M22×0.5 מאפשר ליצרני ציוד להשלים את הרכבת המוצר ושילוב הציוד. היקף התאמת הפוקוס משתרע מ-2 מטרים עד אינסוף, מה שיכול לספק את דרישות הבדיקה לטווח קצר, כמו גם את דרישות הניטור למרחקים ארוכים. טווח טמפרטורת ההפעלה מכסה ‑40℃ עד +80℃ כך שהעדשת הדמיה תרמיתיכול לשמור על תפוקת עבודה יציבה בסביבת אקלים קיצונית. יחידת העדשה הקדמית מגיעה לדרגת הגנה IP67 כדי לתמוך בפריסה חיצונית במצב מורכב.

פרמטרי איכות הדמיה מסתמכים על תהליך ציפוי מתקדם נגד השתקפות. משטחים אופטיים חשופים מקבלים טיפול ציפוי AR. השידור בפועל נשאר גבוה מ-86 אחוזים. תאורה יחסית שומרת על מעל 97 אחוז. ערך העיוות נשלט מתחת ל-2 אחוזים. כל אינדקס של עדשת המצלמה התרמית הזו עובר בדיקה קפדנית לפני אספקת המוצר.

2. יתרונות ביצועים

צמצם F1.0 גדול: טכנולוגיית BOSHI אופטית מיישמת עיצוב צמצם גדול במיוחד על עדשת אינפרא אדום זו בגודל 25 מ"מ. התכונה המבנית משפרת את יעילות הקליטה של ​​אותות פוטון אינפרא אדום כמובן. כאשר עובדים בסביבות עם קרינה תרמית חלשה, עדשת ההדמיה התרמית יכולה להפיק תמונת הדמיה תרמית ברורה הרבה יותר בהשוואה למוצרים בעלי ערך צמצם קטן יותר.

אחידות אופטית מעולה: אינדקס של תאורה יחסית מעל 97 אחוז מרסן ביעילות את תופעת הפינות האפלות באזור קצה התמונה. אינדקס עיוות מתחת ל-2 אחוז מבטיח אותנטיות גיאומטרית של תמונת הדמיה תרמית. תכונת ביצועים זו מספקת תמיכה טכנית אמינה עבור תרחישי יישום של מערכת תרמית מוכוונת מדידה.

יכולת הסתגלות סביבתית חזקה: דרגת הגנה IP67 של העדשה הקדמית מיישמת מניעת אבק ויכולת עמידה למים לטווח קצר ליישום חיצוני. מבנה אופטי אופטימלי מבית BOSHI Optical Technology מרסן ביעילות את תופעת היסט הפוקוס הנגרמת על ידי תנודות דרסטיות בטמפרטורה. עדשת אינפרא אדום גל ארוך יכולה לשמור על אפקט הדמיה עקבי בתנאי שינוי חדים בטמפרטורה.

ציפוי AR עם שידור גבוה: שכבת הציפוי של עדשת המצלמה התרמית הזו בגודל 25 מ"מ F1.0 מורידה את אובדן השתקפות פני השטח של אור אינפרא אדום. זה מקדם את יעילות הניצול של אנרגיית אינפרא אדום ומעלה את יחס האות לרעש של כל מערכת המצלמה התרמית. המבנה האופטי התואם של עדשת 12 מיקרומטר נותן משחק מלא לפוטנציאל ביצועי החיישן.

ממשק סטנדרטי בוגר: מצב הרכבה של עדשה M22×0.5 תומך בהחלפת מוצר נוחה. שותפי שיתוף ציוד של BOSHI Optical Technology יכולים לבצע עבודת הרכבה בנפח גדול ביעילות עם ממשק סטנדרטי זה.

3. שדות יישום

מעקב אבטחה היקפי חיצוני: זהעדשת הדמיה תרמיתתומך בעבודת ניטור אתרי הגנת הגבולות. הוא יכול גם לבצע משימות ניטור תרמי היקפי עבור אזורי מפעל ואזורי קמפוס. עדשת האינפרא אדום בגודל 25 מ"מ משלימה עבודת זיהוי פולשים ביום ובלילה ללא מקור אור גלוי עזר. ביצועים מבניים בדרגת IP67 מבטיחים ריצה חיצונית יציבה לאורך זמן עבור עדשת אינפרא אדום גל ארוך.

תחזוקה חזויה תעשייתית: ניתן להרכיב את עדשת המצלמה התרמית הזו על גבי התקני מצלמות בדיקה תרמיות. מפעילים משתמשים בביצועים האופטיים התואמים של עדשת 12 מיקרומטר כדי לגלות סיכוני כשל התחממות יתר של ציוד חשמל, רכיבי מיסבים מכניים ומתקני ארונות חשמליים. קיבולת התאמת גלאי 640×512 מבטיחה פירוט תמונה עשיר לאבחון תקלות בציוד.

ניטור תנועה ותחבורה: ניתן ליישם את המוצר לעבודות חישת אינפרא אדום לתנועה בכבישים. זה משלים את לכידת תכונת חום הרכב ופונקציית הפעלת אזעקת טמפרטורה חריגה. תכונת שדה הראייה למרחק בינוני של עדשת 25 מ"מ זו מתאימה לדרישות הניטור בזמן אמת בצד הדרך.

מטענים של מערכת בלתי מאוישת: נפח קומפקטי המאפיין את עדשת ההדמיה התרמית F1.0 הופך אותו למתאים לציוד רובוט קרקעי והעמסת כלי טיס בלתי מאוישים קטנים. במזג אוויר ערפילי, בסביבה של לילה או בסביבה מלאה עשן, עדשת האינפרא אדום תומכת בביצוע משימות חיפוש והצלה.

מניעת שריפות ואזהרה מוקדמת: עדשת הגל הארוך אינפרא אדום לוקחת על עצמה משימת ניטור שריפות יער. זה גם מממש פונקציית אזהרה מוקדמת של טמפרטורה פנימית במחסן. תצורת אורך המוקד של 25 מ"מ עוזרת למשתמשים ללכוד מידע חריג על מקור חום למרחקים בינוניים בזמן.
