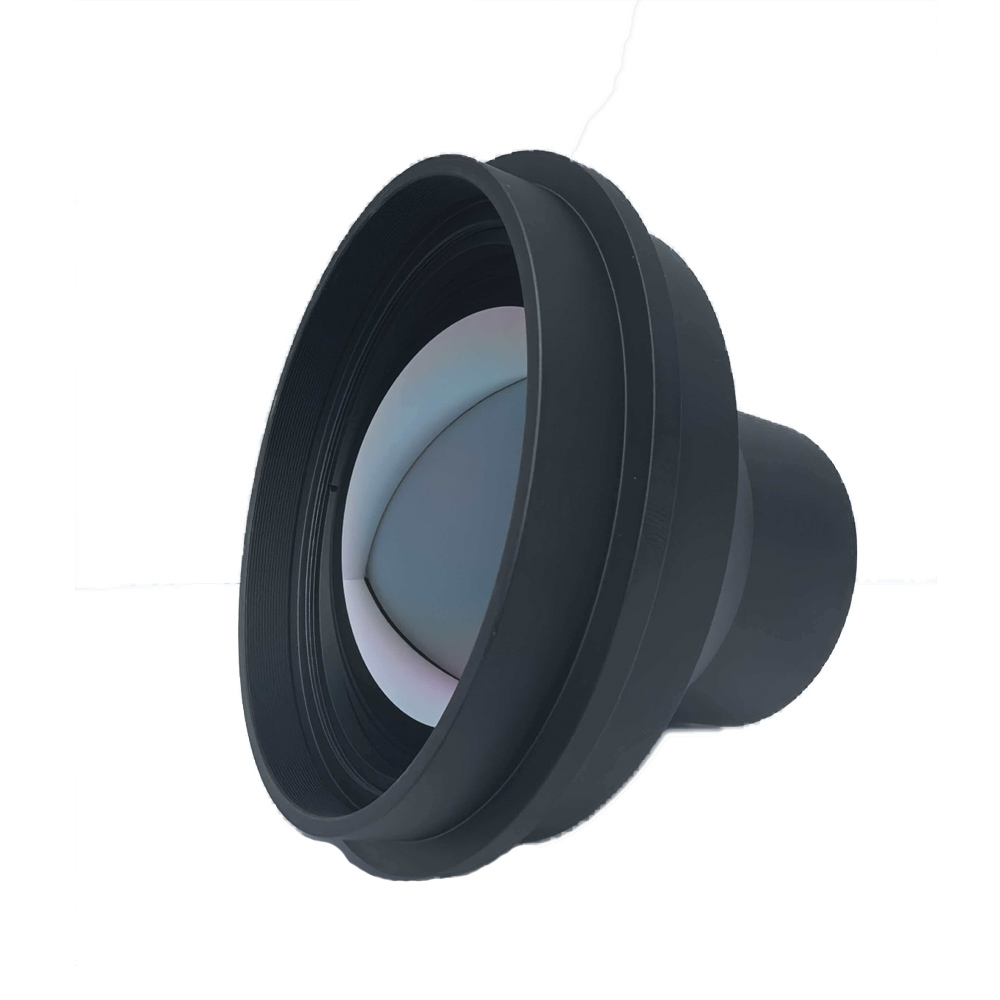

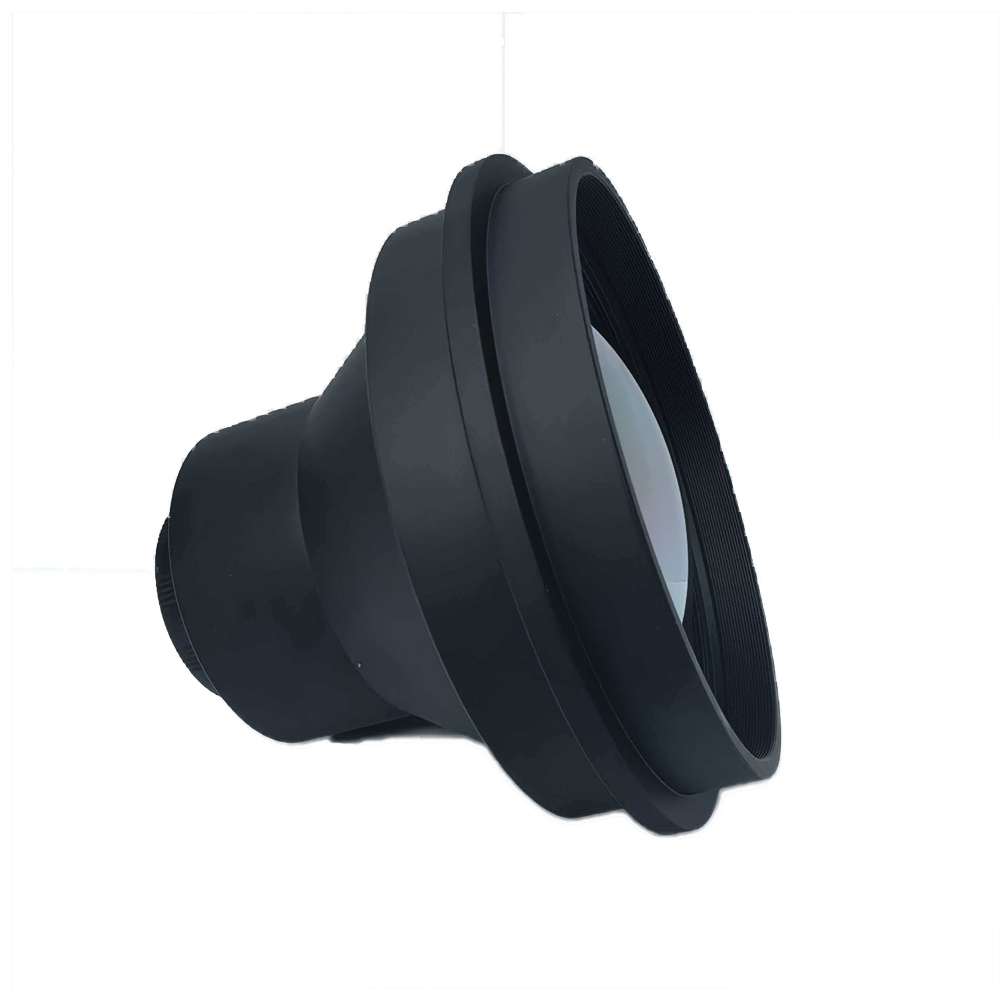

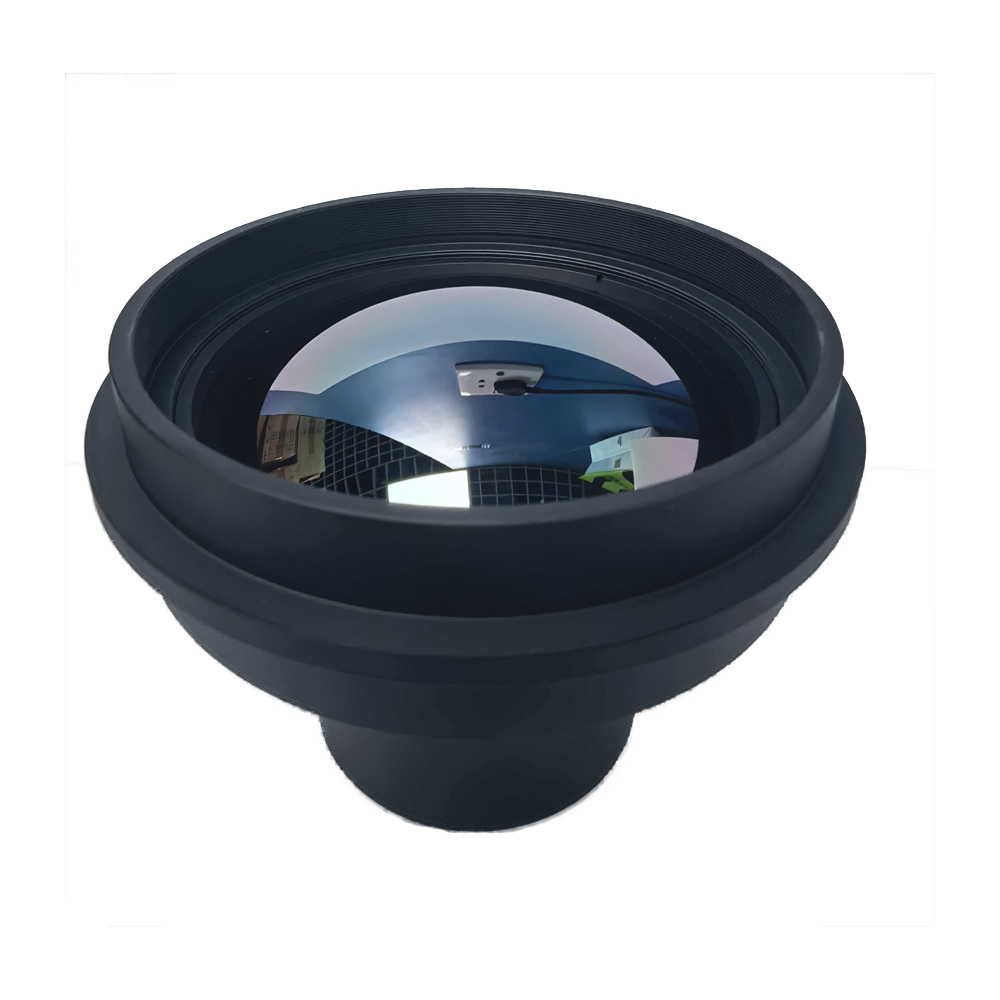

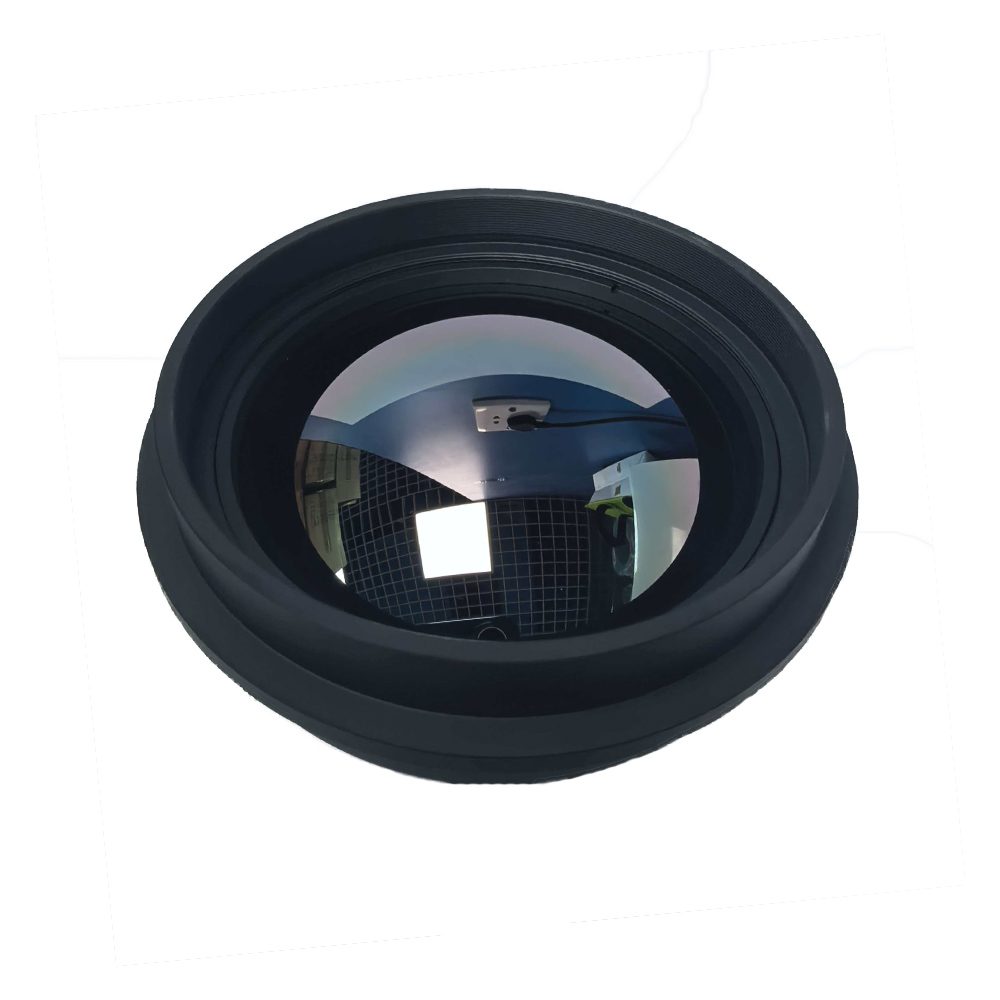

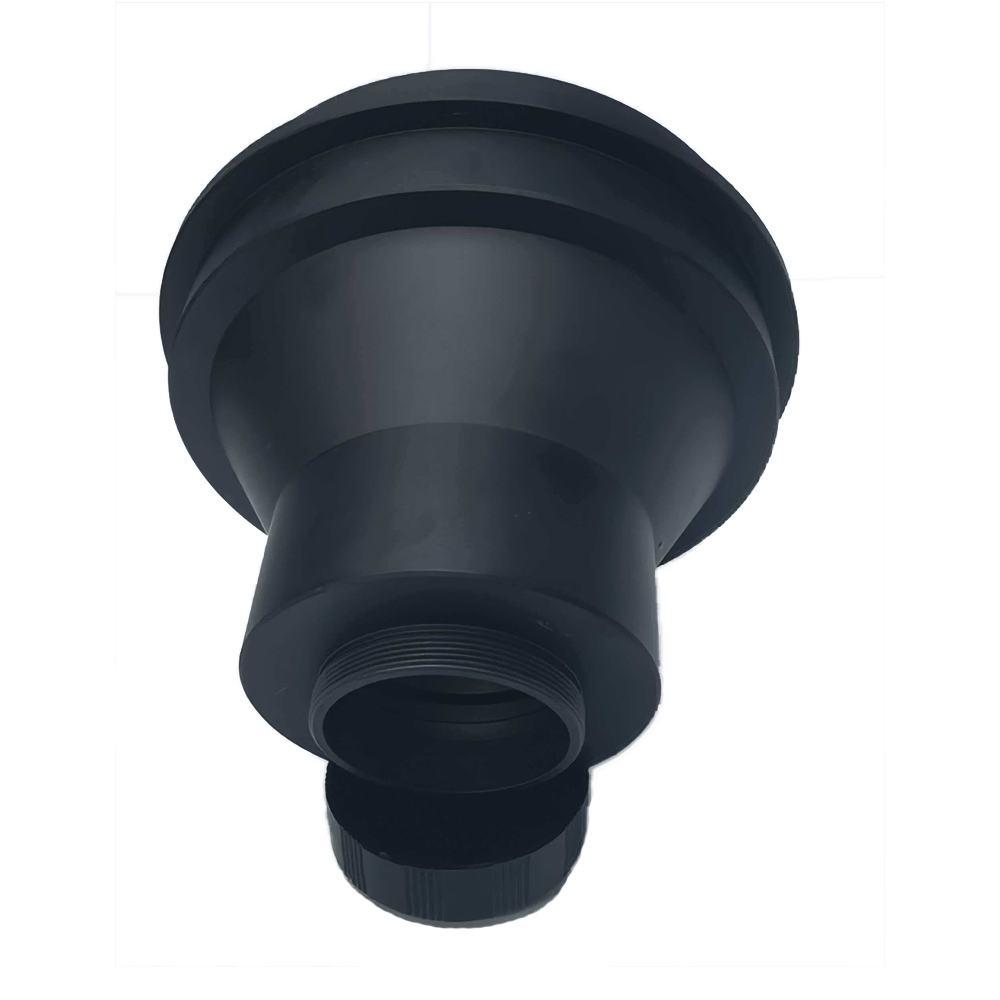

עדשת הדמיה תרמית באורך מוקד 75 מ"מ

תיאור קצר של המוצר

ביצועים גבוהים זהעדשת הדמיה תרמית 75 מ"מפותח ומיוצר באופן עצמאי על ידיBOSHI אופטיטֶכנוֹלוֹגִיָה. עדשת הדמיה תרמית זו מותאמת להתאמה עם גלאי אינפרא אדום תרמי בגודל 640×512 17μm כדי לממש פלט הדמיה אינפרא אדום בגלים ארוכים בחדות גבוהה. הוא מאמץ עיצוב צמצם גדול F1.0. עדשת א-תרמליזציה אופטית זו מספקת אפקט א-תרמליזציה אופטי יציב ללא מכלולי מיקוד חשמלי נוספים ושומרת על איכות הדמיה עקבית על פני טמפרטורת עבודה קיצונית הנעה בין 40 מעלות מתחת לאפס עד 80 מעלות צלזיוס. מצוידת בציפוי אופטיקה חשופה בחדות גבוהה, העדשה משיגה שידור של עד 88 אחוזים ותאורה יחסית של מעל 96 אחוז כדי לממש פיזור בהירות אחיד עבור שדה ראייה מלא. ערך העיוות שלו נשלט ב-0.85 אחוז כדי להפחית סטייה גיאומטרית של תמונות שצולמו. הוא מיישם את תקן הרכבה M34 כדי לתמוך בעבודת הרכבה מהירה ויציבה. דירוג IP67 של האלמנט הקדמי מציע ביצועים יוצאי דופן עמיד בפני אבק ולחות. עם משקל נטו בסביבות 475 גרם, עדשת IR קומפקטית זו תומכת באינטגרציה חלקה עבור התקני תצפית אינפרא אדום מרובים. בקרת איכות ייצור קפדנית המיושמת על ידי BOSHI Optical Technology הופכת את יעד אינפרא אדום גל ארוך זה לרכיב ליבה אופטי אמין לעבודות תצפית וניטור תרמיות חיצוניות.

תיאור מפורט של המוצר

ניתוח פרמטרים

1. אורך מוקד וצמצם. עדשת הדמיה תרמית זו כוללת אורך מוקד של 75 מ"מ יחד עם צמצם F1.0 גדול. צמצם גדול יותר אוסף יותר אנרגיית קרינה אינפרא אדומה. זה יכול להרים ביעילות את יחס האות לרעש עבור לכידת תמונה אינפרא אדום בתנאי עבודה בתאורה נמוכה.

2. תאימות גלאים. עדשת גלאי 17μm זו משיגה אפקט התאמה מושלם עם גלאי אינפרא אדום תרמית לא מקורר בגודל 640×512. הוא מספק שדה ראייה אופקי של 8.3 מעלות ושדה ראייה אנכי של 6.6 מעלות כדי לספק את דרישות התצפית של תרחישים למרחקים בינוניים-ארוכים.

3. מבנה אופטי. עדשת ה- IR מאמצת ערכת עיצוב עדשות אטרמליזציה אופטית. זה מקזז את תופעת דה-מיקוד תרמי המופעלת על-ידי שינוי טמפרטורה רחב ומסיר את הדרישה למבנה מיקוד מונע ממונע.

4. ציפוי אופטי ואינדקס אופטי. ציפוי אופטיקה חשופה בהבחנה גבוהה מביאה 88 אחוזי שידור. ערך תאורה יחסי גבוה מ-96 אחוז מבטיח בהירות הומוגנית על פני כל אזור ההדמיה. אינדקס העיוות שומר על 0.85 אחוז כדי לשחזר תכונות סצנה אמיתיות עבור פלט הדמיה.

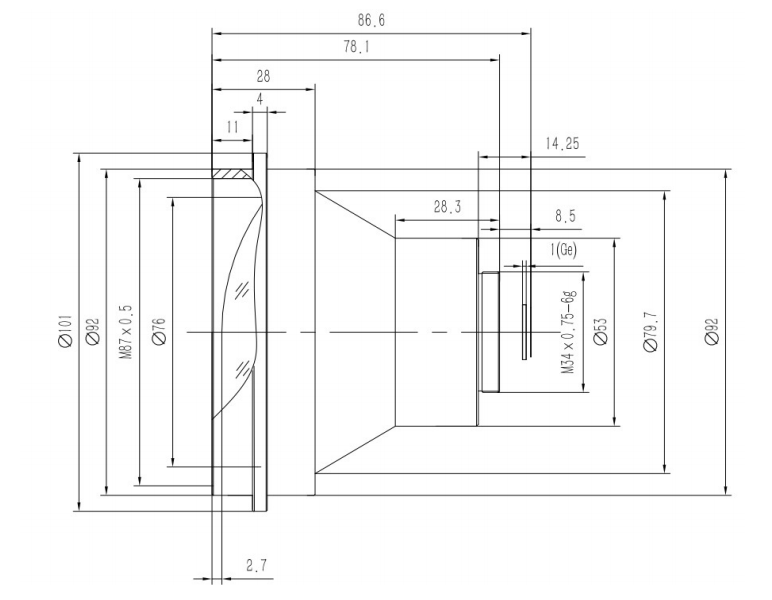

5. מפרטים מכניים וסביבתיים. הוא עוקב אחר מפרט הרכבה M34 לתפעול התקנה נוח. האלמנט הקדמי מגיע לרמת הגנה מפני חדירת IP67. היקף טמפרטורת העבודה שלו מכסה מינוס 40 מעלות צלזיוס ועד פלוס 80 מעלות צלזיוס. המשקל הנקי עומד על קרוב ל-475 גרם כדי להקל על שילוב מערכות קלות משקל.

יתרונות ביצועים

1. קיבולת הדמיה אטרמית יציבה. טכנולוגיית BOSHI אופטית מיישמת טכנולוגיית אטרמליזציה אופטית פסיבית על מטרת אינפרא אדום גל ארוך זו. עדשת ההדמיה התרמית בגודל 75 מ"מ שומרת על מצב מיקוד חד בתוך טווח טמפרטורת עבודה מלא. זה מונע סיכוני כשל שמביאים חלקי מיקוד אלקטרוניים. זה גם מקצץ בצריכת החשמל הכוללת של המערכת ומוריד את ההסתברות לתקלה מכנית.

2. ביצועים אופטיים מצוינים. ציפוי בעל שידור גבוה של עדשת הדמיה תרמית זו F1.0 מבטיח הזנה מספקת של אנרגיית אינפרא אדום. תאורה יחסית של מעל 96 אחוז מבטלת בעיות פינות אפלות עבור מסגרת הדמיה. עיוות נמוך במיוחד של 0.85 אחוז מונע עיוות של צורת המטרה. הוא מניח בסיס מוצק למדידת יעדים מדויקים ועבודת זיהוי.

3. יכולת הסתגלות סביבתית חזקה. דירוג ההגנה של האלמנטים הקדמיים IP67 מגן על חלק הליבה של עדשת אטרמליזציה אופטית זו מפני אבק, גשם והתזות מים. מבנה מכני חזק מאפשר לעדשת ה-IR להתמודד עם תנאי אקלים חיצוניים מורכבים וקשים.

4. נכס ידידותי לשילוב מערכת. ממשק M34 סטנדרטי מאפשר פעולת הרכבה מכנית מהירה. תכונה קלת משקל של 475 גרם מפחיתה את לחץ המטען עבור ציוד המותקן ברכב, התקנים מוטסים וכן מכשירי אינפרא אדום ניידים.

5. איכות ייצור אמינה. BOSHI Optical Technology מסיימת עיצוב אופטי, הרכבת עדשות וכיול ביצועים בתוך המפעל. כל עדשת גלאי 17 מיקרומטר תעבור בדיקת מחזור טמפרטורה קפדנית ובדיקת ביצועים אופטיים לפני אספקת המוצר

שדות יישומים

1. אבטחת גבולות והיקפית. ניתן להרכיב עדשת הדמיה תרמית זו בתוך מצלמות מעקב תרמיות קבועות. הוא תומך בפונקציית התראה היקפית למרחקים ארוכים. העדשה התרמית המתאימה בגודל 640×512 מזהה פולשים ביום ובלילה גם בסביבה של חשיכה מוחלטת.

2. תצפית תרמית הנישאת ברכב. עדשת Athermalization אופטית F1.0 זו משמשת כרכיב ליבה עבור מערכת ניטור אינפרא אדום המותקנת ברכב. הוא מבצע משימת זיהוי מפגעי כביש במזג אוויר ערפילי, שעות לילה ותנאי ראות גרועים אחרים.

3. מטען מערכת בלתי מאוישת. כיחידה אופטית מרכזית של תרמיל אינפרא אדום של מל"טים, אובייקטיבי אינפרא אדום באורך 75 מ"מ זה מבצע עבודת סיור למרחקים בינוניים. הוא תומך במשימת אזהרה מוקדמת של שריפות יער ובעסקי ניטור חיות בר.

4. בדיקת טמפרטורה תעשייתית. שיתפה פעולה עם גלאי אינפרא אדום תרמי בגודל 640×512, עדשת IR מדורגת IP67 תומכת בהקרנת טמפרטורה עבור ציוד חשמלי. הוא גם מנטר את מצב פעולת הכבשן עבור תרחישי יישומים בתעשייה כבדה.

5. התקני תצפית תרמית ניידים. ניתן לשלב עדשת גלאי 17μm זו במונוקולרית תרמית כף יד. הוא מספק ביצועים אופטיים אמינים עבור פעולת חיפוש והצלה כמו גם משימות שטח בחוץ בתנאי מזג אוויר מורכבים.
