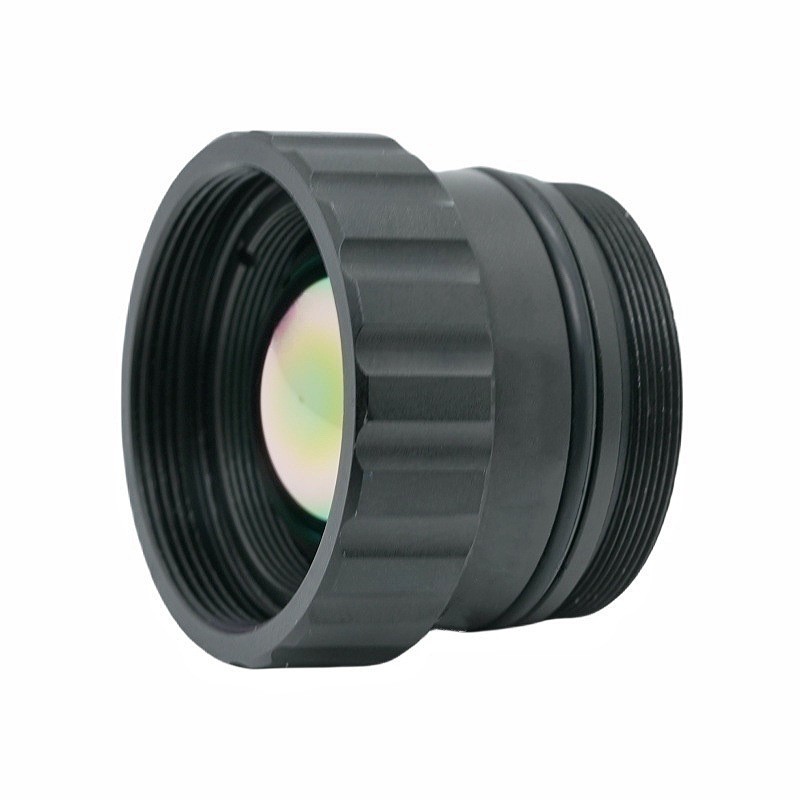

עדשת הדמיה תרמית באורך מוקד 19 מ"מ

הקדמה קצרה למוצר

עדשת F1.0 19 מ"מ תרמית אינפרא אדום זו שפותחה על ידי BOSHI Optical Technology היא רכיב אופטי בעל ביצועים גבוהים המותאם למערכות הדמיה תרמית אינפרא אדום גלי ארוך הפועלות בטווח אורך הגל 8-12μm. עדשת אינפרא אדום זו בגודל 19 מ"מ תומכת בגלאי אינפרא אדום בגודל 640×512,12 מיקרומטר, ויוצרת איזון עדין בין שדה ראייה אופקי מתון ויכולת איסוף אור יוצאת דופן. עדשת אינפרא אדום זו מיוצר על ידי BOSHI טכנולוגיית אופטית עם גלים ארוכים מורחת ציפוי AR על כל המשטחים האופטיים החשופים ומספקת בנייה עמידה למים באלמנט IP67 כדי להתמודד עם תנאים קשים חיצוניים מסובכים. הוא כולל מיקוד מתכוונן המכסה 0.5 מטר עד אינסוף ושומר על ביצועים אופטיים יציבים על פני ‑40℃ עד +80℃, מה שמביא לשידור משביע רצון ותפוקת תאורה יחסית. הוא פועל כחומרה אופטית אמינה עבור ניטור תעשייתי, אבטחה היקפית וכן מצלמות תרמיות למדידת טמפרטורה.

תיאור מוצר מפורט

1. ניתוח פרמטרים

מפרט אופטי:עדשת אינפרא אדום זו בגודל 19 מ"מ מגיעה עם צמצם גדול במיוחד F1.0, שדה הראייה האופקי שלה יכול להגיע ל-22.85 מעלות, מה שמאזן היטב את מרחק הזיהוי ויכולת כיסוי הסצנה. אורך הגל שלו נופל על חלון אטמוספרי אינפרא אדום בעל גלים ארוכים של 8-12 מיקרומטר, המשמש כרצועת ספקטרום ליבה להדמיה תרמית פסיבית. אופטיקה של הדמיה תרמית יכולה לאסוף מספיק קרינה אינפרא אדומה לשחזור תמונה.

תאימות גלאים:המבנה האופטי מותאם כך שיתאים ברזולוציה של 640×512 יחד עם גלאי אינפרא אדום בגובה פיקסלים של 12μm. זה יכול להתאים באופן מושלם למודולי חיישני עדשת IR לא מקוררים הזמינים בשוק.

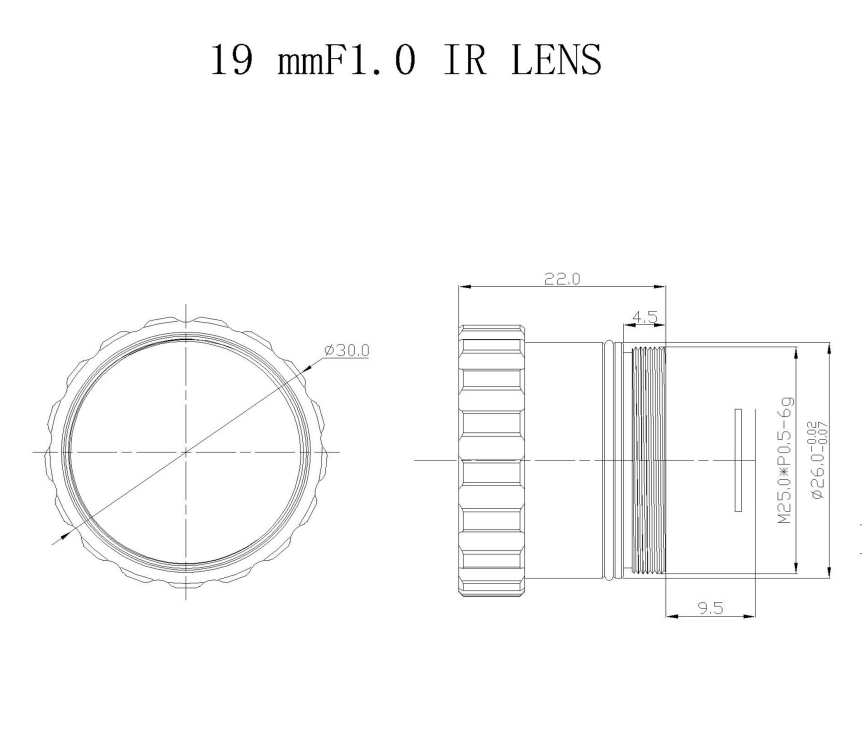

פרמטרים מכניים וסביבתיים:הוא מאמץ M25×0.5 Mount מבנה חוט סטנדרטי כדי להקל על עבודת ההתקנה וההרכבה. טווח כוונון המיקוד מכסה 0.5 מטר עד אינסוף, והוא יכול לספק את דרישות התצפית הן למטרות מטווח קרוב והן לסצינות למרחקים ארוכים. טווח טמפרטורת העבודה משתרע בין ‑40℃ ל-+80℃, המותאם לסביבות עבודה קרות במיוחד ובטמפרטורות גבוהות. הרכיב האופטי הקדמי משיג דרגת הגנה מפני חדירת IP67 כדי לעמוד בפני חדירת אבק ומים חיצוניים.

מדדי איכות אופטיים: משטחים אופטיים חשופים מאמצים טיפול AR Coating. השידור הכולל של עדשת אינפרא אדום גל ארוך זו יכולה להגיע ללא פחות מ-90 אחוז. התאורה היחסית שלו נשארת מעל 86 אחוז. ערך העיוות נשלט מתחת למינוס 10 אחוזים כדי להבטיח ביצועי גיאומטריית הדמיה.

2. יתרונות ביצועים

1. קולקציית אור סופריור:מבנה הצמצם הגדול במיוחד F1.0 מעלה את יעילות הקליטה של ​​פוטונים אינפרא אדום באופן משמעותי. כאשר אות הקרינה התרמית חלש, מצלמות תרמיות המצוידות בעדשת אינפרא אדום זו בגודל 19 מ"מ עדיין יכולות להפיק תמונות ניגודיות טמפרטורה ברורות.

2. יעילות אופטית גבוהה:ציפוי AR משתף פעולה עם קבוצת העדשות האופטיות כדי לצמצם אובדן אנרגיית אינפרא אדום. השידור הכולל שומר על מעל 90 אחוז. תאורה יחסית מעל 86 אחוזים שומרת על בהירות תמונה אחידה ממרכז התמונה לכיוון הקצוות, ולמעשה מונעת תופעת פינות חשוכות בתמונת הדמיה.

3. יכולת הסתגלות לסביבה קשה:העדשה הקדמית משיגה רמת הגנה IP67, אשר חוסמת פלישת אבק ושחיקת מים בהתזה. טווח טמפרטורת העבודה הרחב מדכא סחיפה תרמית אופטית ביעילות. BOSHI Optical Technology מבצעת אימות קפדני של הסתגלות לטמפרטורה עבור אופטיקה תרמית זו, כך שניתן לשמור על ביצועי הדמיה יציבים תחת שינויי טמפרטורה תכופים.

4.התאמת מיקוד גמיש:טווח מיקוד מ-0.5 מטר עד אינסוף תומך במעבר חלק בין בדיקת מטרות למרחקים קצרים ומשימות ניטור לטווח ארוך. משתמשים יכולים לסיים את כוונון המיקוד בהתאם לדרישות מרחק האובייקט בפועל.

5. עיוות ניתן לשליטה:מדד העיוות נשאר מתחת למינוס 10 אחוז. זה מוריד דפורמציה גיאומטרית של תמונות פלט, ומעלה את דיוק המדידה עבור מדידת טמפרטורה תרחישי יישום רלוונטיים.

6. ממשק סטנדרטי:חוט סטנדרטי M25×0.5 Mount יכול לממש עגינה ושילוב מהירים עם רוב מכלולי המצלמות התרמיות האינפרא אדום הלא מקוררות המיינסטרים בשוק. זה מפחית את עומס העבודה של שינויים מותאמים אישית עבור אינטגררי מערכות.

3. שדה יישום

1. אבטחה היקפית וניטור גבולות:מוצר אופטי אבטחה הוא כיוון מוצר מרכזי אחד של BOSHI Optical Technology. ניתן להתקין עדשת IR לא מקוררת על מצלמות מעקב תרמיות חיצוניות. הוא מיישם זיהוי פולשים לאורך כל היום ללא סיוע באור נראה. תרחישי שימוש אופייניים כוללים ניטור גדרות היקפי של המפעל, הגנה על גבול הפארק ועבודות בדיקת גבולות.

2.תחזוקה חזויה תעשייתית:ניתן להרכיב עדשת אינפרא אדום זו בגודל 19 מ"מ על ציוד בדיקה תרמית. הצוות יכול להשתמש בו כדי לגלות תקלות התחממות יתר עבור מתקני חשמל, מיסבים מכניים, ארונות חשמל ומערכות צנרת. גילוי מוקדם של תקלות עוזר למנוע אובדן כיבוי בלתי צפוי של ציוד.

3.מערכות למניעת שריפות והתרעה מוקדמת:ניתן לפרוס את עדשת האינפרא אדום גל ארוך בפרויקטים של ניטור שריפות יער ועבודות בדיקת סיכוני שריפה במחסנים. הוא יכול לתפוס מראש נקודות חריגות בטמפרטורה גבוהה ולהציע אות אזהרה מוקדמת לתאונות שריפה.

4. מערכות ראייה תרמית המותקנות ברכב:הוא משמש כרכיב חזותי עזר לשעות הלילה עבור כלי רכב מיוחדים. בסביבה חשוכה מלאה או בתנאי מזג אוויר ערפל כבד, הוא מסיים את עבודת הזיהוי עבור הולכי רגל, מכשולי כביש וחיות בר.

5. זיהוי חיסכון באנרגיה בבניין:ניתן להתאים אותו למצלמות תרמיות ניידות. עובדים מיישמים אופטיקה תרמית זו כדי לבדוק את מצב אובדן החום של קיר הבניין, מיקום דליפת אוויר ובעיות פגמים בשכבת הבידוד. הוא מספק תמיכה בנתונים לשיפוץ בנייה חסכוני באנרגיה.

6.מטענים של מערכת בלתי מאוישת:ניתן לשלב מוצר זה במכשירי מל"טים. הוא מבצע סקר תרמי אווירי, ניטור סביבתי ומשימות חילוץ חיפוש. ביצועי ה-IP67 מעניקים אחריות לפעולת טיסה חיצונית של מל"ט.
