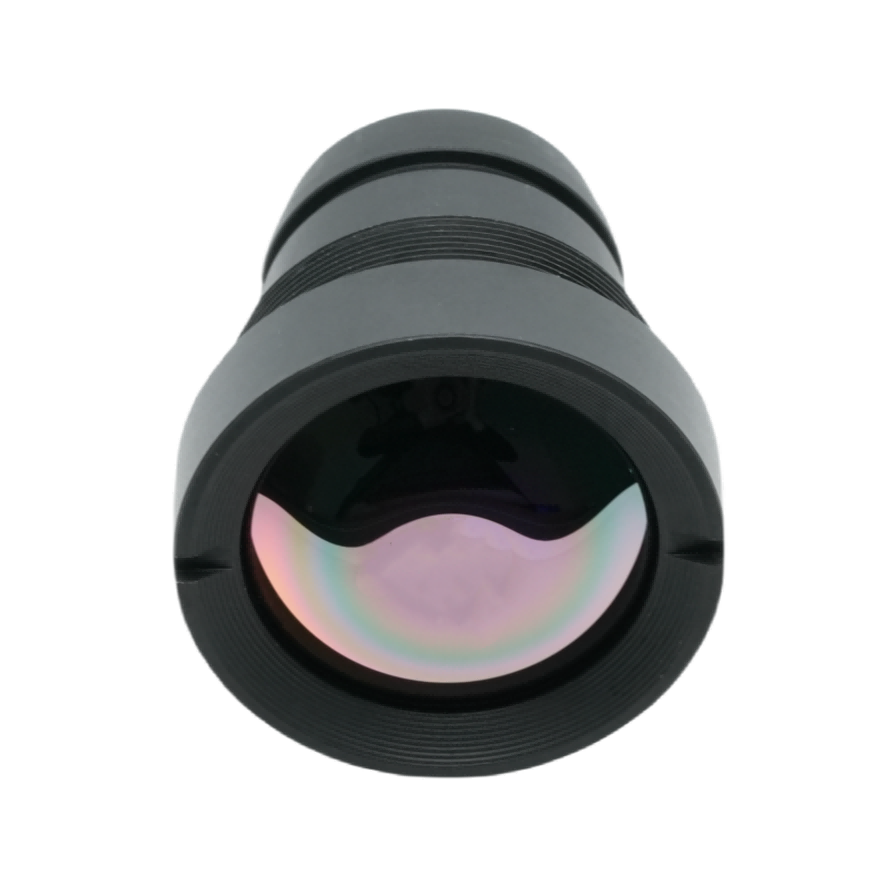

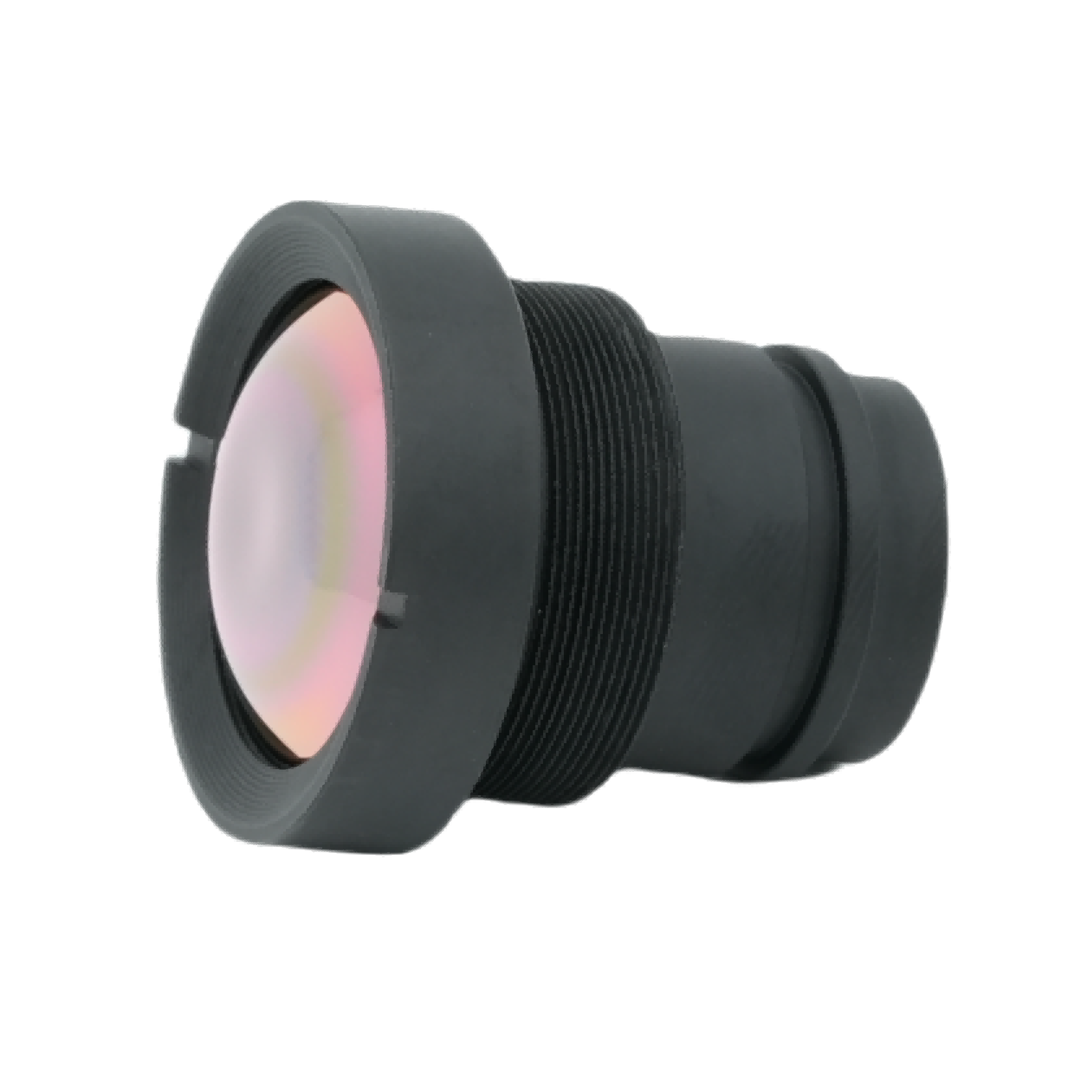

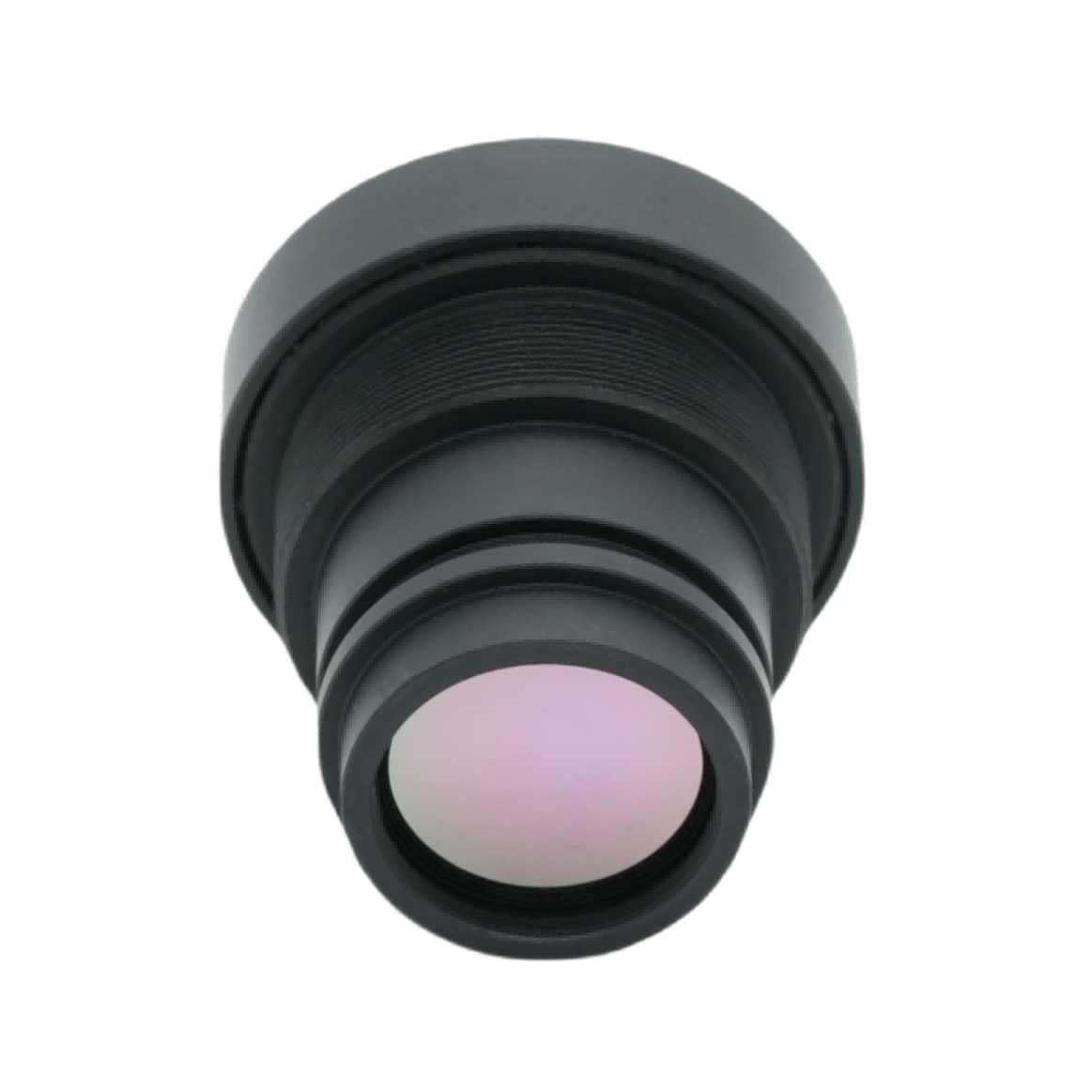

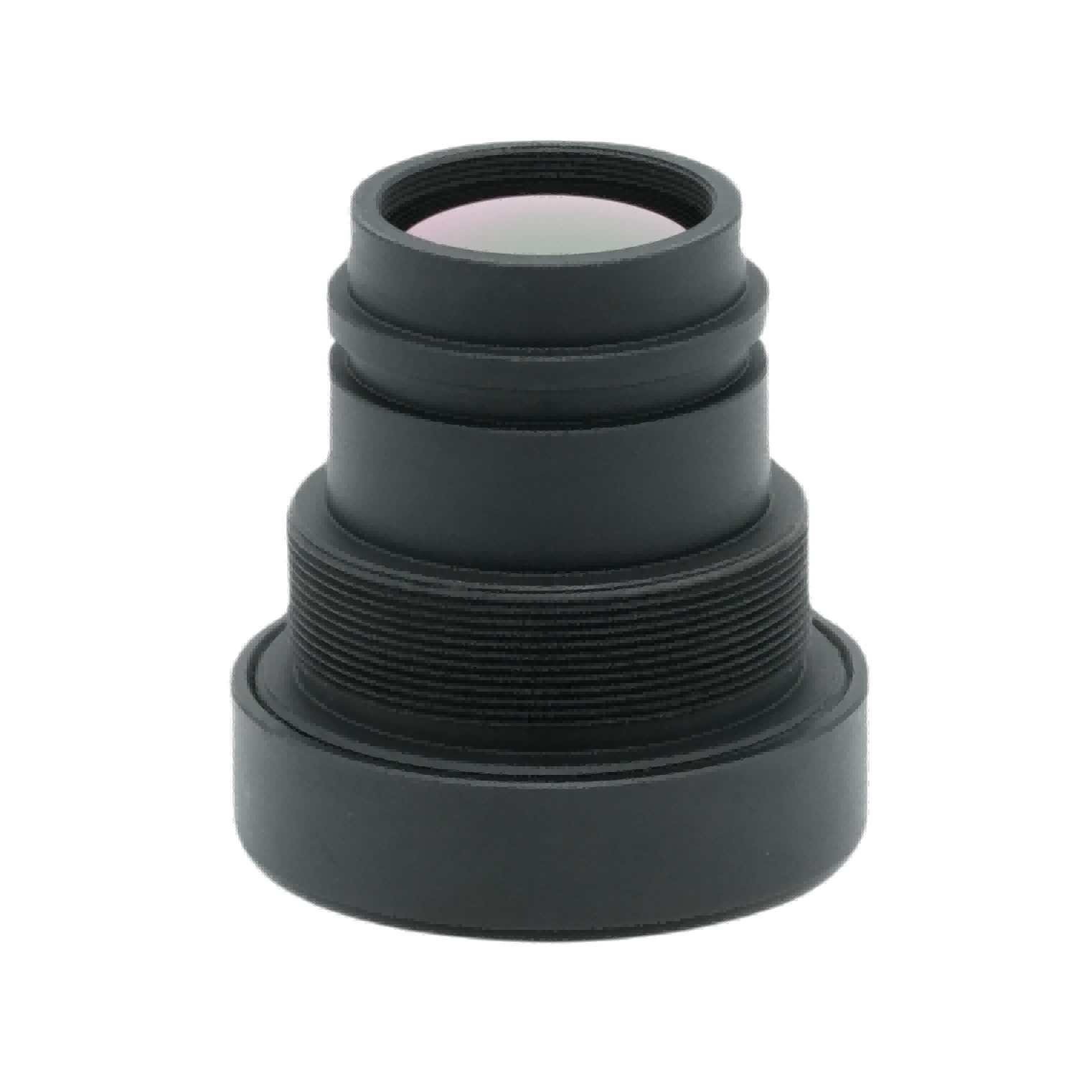

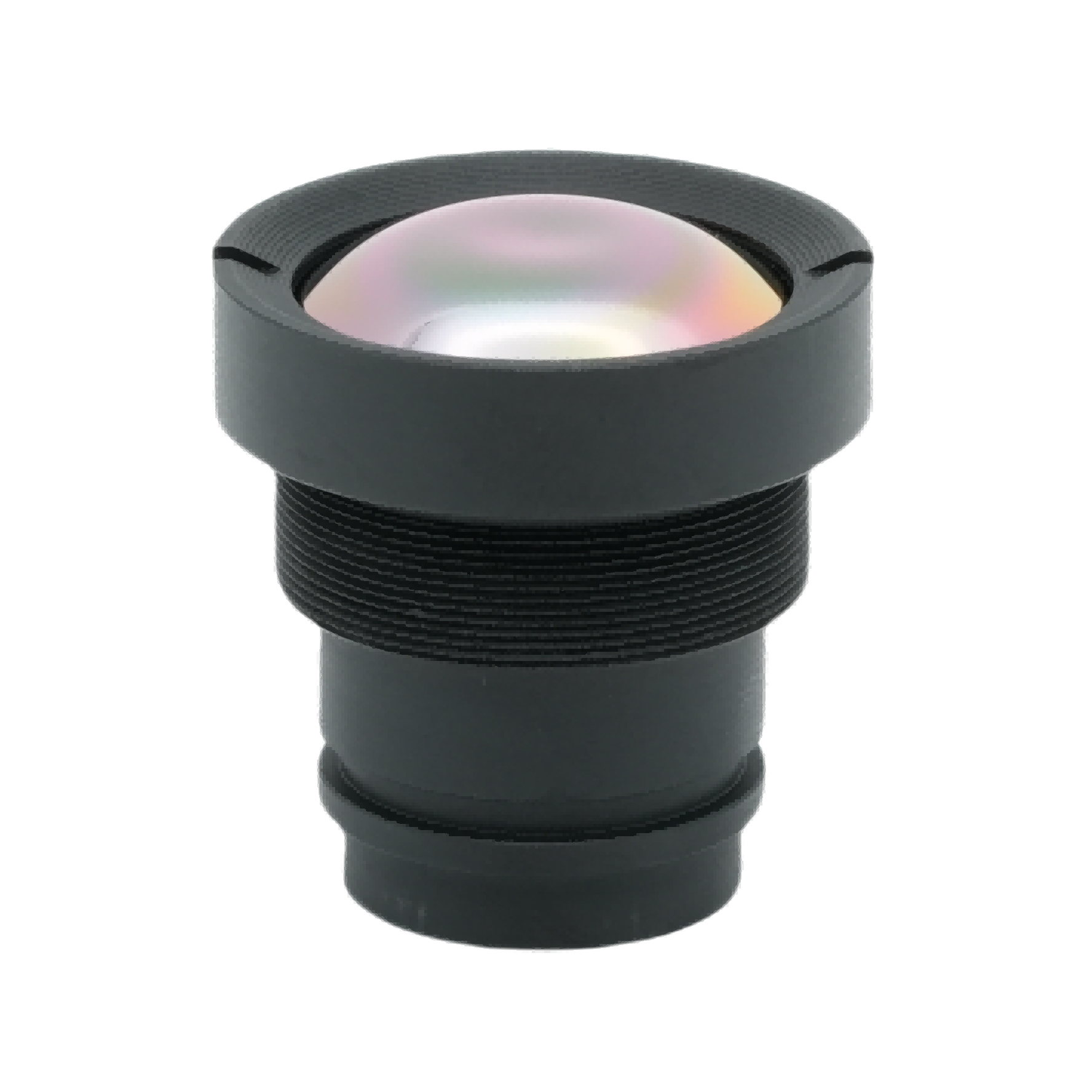

עדשת הדמיה תרמית בגודל 4.1 מ"מ

מיוצר ומסופק על ידי ShangHai SILK Optical Technology CO., LTD, עדשת הדמיה תרמית F1.0 באורך 4.1 מ"מ זו היא אובייקטיבי אינפרא אדום בזווית רחבה במיוחד שהונדסה באופן בלעדי עבור גלאי 640×512, 12 מיקרומטר פיקסלים לא מקורר מערך מישור מוקד אינפרא אדום. העדשה התרמית בגודל 4.1 מ"מ F1.0 מאמצת ציפוי מתקדם נגד השתקפות AR חשוף, ומשיגה מעל 88% העברת אינפרא אדום. כמוצר אופטי מקצועי מהיצרן ShangHai SLIK Optical Technology CO., LTD, עדשה תרמית זו מסוג M22×0.5 מתאפיינת בהגנה על עדשה קדמית IP67, מבנה קל משקל ~25g ויציבות אופטית חזקה בטמפרטורה רחבה, מותאמת בצורה מושלמת לשילוב מערכת מצלמות תרמיות לא מקוררות קומפקטיות.

שלח שאילתה

תיאור מוצר

תיאור מוצר מפורט

3.1 פרמטר

מפרט אופטי:אורך מוקד של 4.1 מ"מ בשילוב עם צמצם F1.0 גדול במיוחד. מספר ה-F הגדול מאפשר כניסת אור אינפרא אדום גבוהה, קריטי לתמונות תרמיות ברורות בתנאי טמפרטורה נמוכה וזוהר נמוכה.

התאמת גלאים: עוצב בלעדית עבור רזולוציית 640×512, גלאי אינפרא אדום פיקסלים של 12מיקרומטר, התואמים באופן מושלם פורמטים של חיישנים תרמיים לא מקוררים מהמיינסטרים.

שדה ראייה:130° אלכסון, 102° אופקי, 83° אנכי שדה ראייה רחב במיוחד, המציע כיסוי סצנה נרחב ללא סריקה מכנית.

ביצועי מיקוד:טווח מיקוד רציף מ-0.5 מטר עד אינסוף, תומך הן בבדיקה מטווח קצר והן במעקב מרחוק.

אינדקס סביבתי ומכני:טמפרטורת ההפעלה משתרעת על -40℃ ~ +80℃; העדשה הקדמית משיגה דירוג עמיד למים ואבק IP67. מאמצת תושבת חוט סטנדרטית M22×0.5 להרכבה קלה; משקל נטו הוא בסביבות 25 גרם עבור עיצוב ציוד קל משקל.

מדדי איכות הדמיה:ציפוי נגד השתקפות AR, שידור אופטי מעל 88%, תאורה יחסית מעל 80%, עיוות נשלט מתחת ל-45%.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	4.1 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12μm
ציפוי אופטיקה חשופה	AR
שדה ראיה	130°(D) × 102°(H) × 83°(V)
טווח פוקוס	0.5 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	> 80%
סַלְפָנוּת	< 45%
שידור	> 88%
הַר	M22 × 0.5
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
מִשׁקָל	≈ 25 גרם

3.2 יתרונות ביצועים

רגישות תרמית מעולה לאור נמוך:צמצם מרבי F1.0 משפר מאוד את איסוף אנרגיה זוהרת, משפר את ניגודיות התמונה התרמית בסביבות עמומות וקרינה נמוכה.

כיסוי רחב במיוחד:ה-FOV ברוחב 130 מעלות באלכסון מפחית את מספר המצלמות התרמיות הנדרשות לניטור שטח מלא, ומוזיל את עלויות המערכת הכוללות.

אחידות הדמיה יציבה:תאורה יחסית של מעל 80% מדכאת ביעילות תנועות ויגנטיות, ומבטיחה בהירות עקבית על פני כל מסגרת התמונה. מעל 88% שידור ממזער אובדן אנרגיית אינפרא אדום.

עמידות סביבתית חזקה:הגנת עדשה קדמית IP67 וטווח עבודה רחב בטמפרטורה מאפשרים פעולה יציבה בגשם, אבק, קור קיצוני וחום גבוה ללא תחזוקה תכופה.

שילוב קומפקטי וקל:מבנה קל משקל של 25 גרם ותושבת M22×0.5 סטנדרטית מפשטים עיצוב מכני עבור התקני הדמיה תרמית ממוזערים.

יכולת מיקוד גמיש:מיקוד מינימלי של 0.5 מטר למרחק נמוך תומך בזיהוי יעד קרוב, מרחיב תרחישים שמישים בהשוואה לעדשות בפוקוס קבוע רק למרחקים ארוכים.

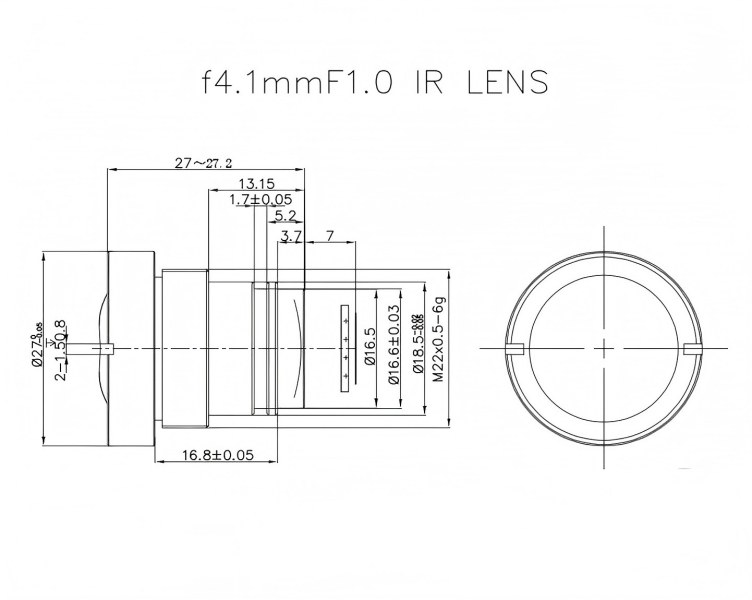

4.1mm Thermal Imaging Lens

3.3 שדות יישום

ניטור אבטחה היקפית:מעקב תרמי בזווית רחבה למפעלים, פארקים, גבולות ואזורי מגורים, זיהוי חדירות ביום ובלילה ללא אור נראה. זה גם מהווה את אחד ממגזרי הליבה העסקיים של Shanghai Silk Optical Technology Co., Ltd.

בדיקה תרמית תעשייתית:סינון טמפרטורת ציוד, איתור תקלות בארון חשמל, בדיקת נזילות תרמית בצנרת וסיור בטיחות במפעל.

תחבורה חכמה וחזון רכב:ראיית לילה תרמית לרכב, ניטור תנועת כבישים, זיהוי הולכי רגל ומכשולים בתנאי ערפל, לילה וראות נמוכה.

מטען מערכות בלתי מאוישות:מטען תרמי קל משקל עבור מל"טים, רובוטים וכלי רכב יבשתיים בלתי מאוישים לחיפוש והצלה, ניטור שריפות וסיור שטח.

בטיחות הציבור וחילוץ חירום:מיקום תרמי כיבוי אש, משימות חיפוש והצלה בסביבות חשוכות, מעושנות או מעורפלות.

ניטור חקלאות וסביבה:ניתוח טמפרטורת צמחייה, תצפית על חיות בר, מעקב אחר חלוקת חום סביבתי.
