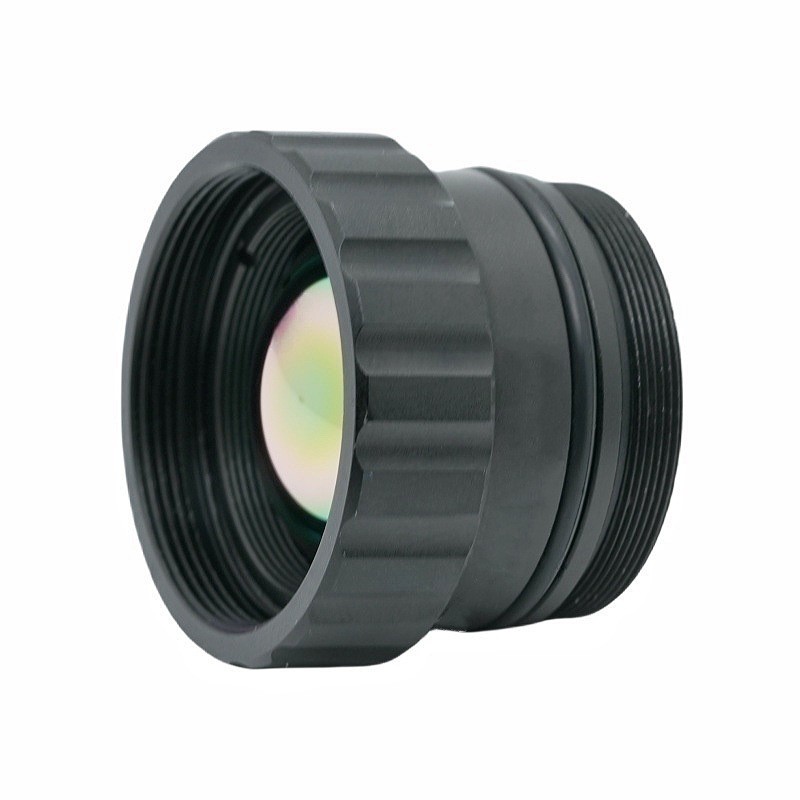

עדשה תרמית אינפרא אדום 19 מ"מ

עדשת F1.0 19 מ"מ תרמית אינפרא אדום זו שפותחה על ידי ShangHai SILK Optical Technology CO., LTD היא רכיב אופטי בעל ביצועים גבוהים המיועד למערכות הדמיה תרמית אינפרא אדום עם גלים ארוכים הפועלות בטווח אורך גל של 8~12μm. העדשה התרמית אינפרא אדום בגודל 19 מ"מ F1.0 תומכת בגלאי אינפרא אדום בגודל 640×512, 12 מיקרומטר, מאזנת שדה ראייה אופקי מתון ויכולת איסוף אור יוצאת דופן. מיוצר על ידי ShangHai SLIK Optical Technology CO., LTD, עדשה תרמית זו מאמצת ציפוי אנטי-השתקפות (AR) על משטחים אופטיים חשופים וכוללת מבנה עמיד למים באלמנט IP67, המותאמת לסביבות חיצוניות קשות. עם מיקוד מתכוונן שנע בין 0.5 מטר לאינסוף, ביצועים אופטיים יציבים בין -40℃ ל-+80℃, העדשה מספקת שידור מעולה והארה יחסית. זהו פתרון אופטי אמין לניטור תעשייתי, אבטחה היקפית ומצלמות תרמיות למדידת טמפרטורה.

שלח שאילתה

תיאור מוצר

תיאור מוצר מפורט

1. ניתוח פרמטרים

מפרט אופטי:אורך מוקד 19 מ"מ עדשת אינפרא אדום עם צמצם גדול במיוחד F1.0. שדה הראייה האופקי מגיע ל-22.85°, ומציע מרחק זיהוי מאוזן וכיסוי סצינה. אורך גל הפעלה מכסה 8~12μm חלון אינפרא אדום אטמוספרי בעל גלים ארוכים, ספקטרום הליבה להדמיה תרמית פסיבית.

תאימות גלאים:מותאם לרזולוציה של 640×512, גלאי אינפרא אדום בגובה פיקסלים של 12מיקרומטר, התואמים באופן מושלם את מודולי החיישנים התרמיים הלא מקוררים של הזרם המרכזי.

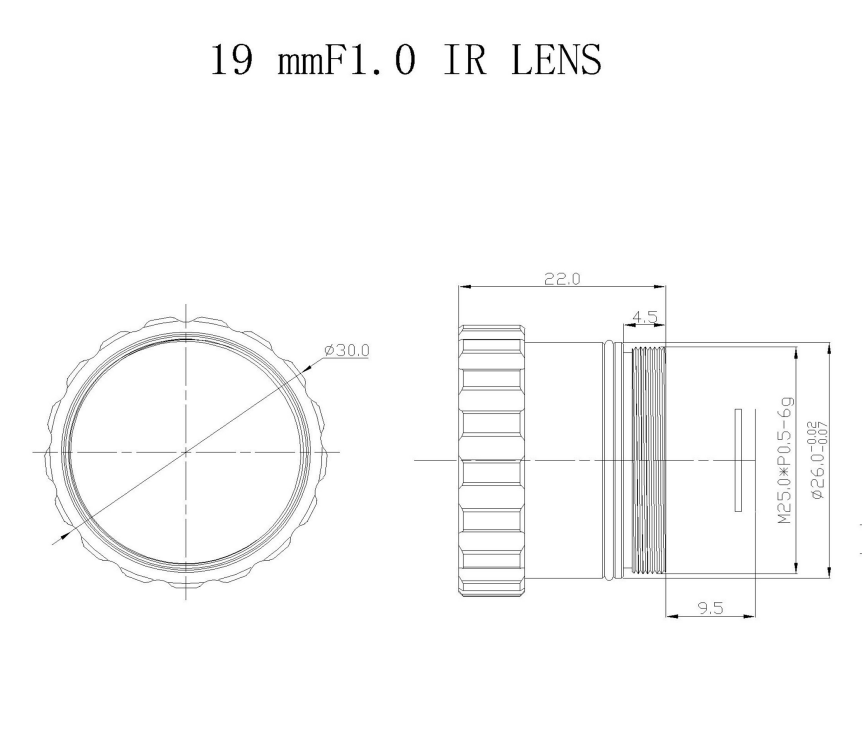

פרמטרים מכניים וסביבתיים:תושבת חוט סטנדרטית M25×0.5 להרכבה נוחה. טווח המיקוד מכסה 0.5 מטר עד אינסוף, תומך הן בתצפית מטווח קרוב והן בתצפית למרחקים ארוכים. טמפרטורת ההפעלה משתרעת על -40℃ ~ +80℃, מתאים לתרחישי עבודה בקור קיצוני ובטמפרטורות גבוהות. אלמנט אופטי קדמי מגיע לדירוג הגנה מפני חדירת IP67.

מדדי איכות אופטיים:אופטיקה חשופה עם ציפוי AR; שידור כולל ≥90%; תאורה יחסית ≥86%; עיוות נשלט מתחת ל-10%.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	19 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12μm
ציפוי אופטיקה חשופה	AR
שדה ראיה	22.85°(H)
טווח פוקוס	0.5 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	≥ 86%
סַלְפָנוּת	< -10%
שידור	≥ 90%
הַר	M25 × 0.5
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
אֹרֶך גַל	8 ~ 12 מיקרומטר

2. יתרונות ביצועים

אוסף אור מעולה: צמצם F1.0 גדול במיוחד משפר מאוד את יעילות קליטת פוטון אינפרא אדום, ומאפשר למצלמות תרמיות ללכוד ניגודיות טמפרטורה ברורה בתנאי חום קרינה נמוך.

יעילות אופטית גבוהה: ≥90% שידור יחד עם ציפוי AR ממזער אובדן אנרגיה אינפרא אדום; ≥86% תאורה יחסית מבטיחה בהירות תמונה אחידה ממרכז התמונה לקצה, תוך הימנעות מפינות חשוכות.

יכולת הסתגלות לסביבה קשה: מבנה עמיד למים של עדשה קדמית IP67 מונע התזות אבק ומים. טווח טמפרטורת עבודה רחב מדכא ביעילות סחיפה תרמית אופטית ושומר על ביצועי הדמיה יציבים תחת תנודות טמפרטורה.

כוונון פוקוס גמיש: טווח מיקוד של 0.5 מ' עד ∞ מיישם מעבר בין בדיקת מטרה למרחקים קצרים לניטור למרחקים ארוכים. עיוות ניתן לשליטה: עיוות פחות מ-10% מפחית את העיוות הגיאומטרי של התמונה, ומשפר את דיוק המדידה עבור יישומי זיהוי טמפרטורה.

ממשק סטנדרטי: תושבת M25×0.5 תומכת באינטגרציה מהירה עם רוב מכלולי המצלמה התרמית של עדשות IR לא מקוררות.

3. שדה יישום

אבטחה היקפית וניטור גבולות: אופטיקה אבטחה היא פלח עסקי הליבה של Shanghai Silk Optical Technology Co., Ltd. מיושם על מצלמות מעקב תרמיות חיצוניות, זיהוי פולשים יום ולילה ללא אור נראה, אידיאלי עבור גדרות מפעל, גבולות פארק ובדיקת גבולות.

תחזוקה חזויה תעשייתית: מותקן על התקני בדיקה תרמית לבדיקת תקלות התחממות יתר של ציוד חשמל, מיסבים מכניים, ארונות חשמל ומערכות צינורות.

מערכות למניעת שריפות והתרעה מוקדמת: משמשות לניטור שריפות יער, זיהוי סכנת שריפה במחסנים, זיהוי נקודות טמפרטורות גבוהות חריגות מראש.

מערכות ראייה תרמית המותקנות ברכב: משמשת כראיית עזר לנהיגת לילה לכלי רכב מיוחדים, זיהוי הולכי רגל, מכשולים וחיות בר בחושך מוחלט או בערפל כבד.

איתור חיסכון באנרגיה בבניין: מצויד בדימויים תרמיים ניידים כדי לבדוק אובדן חום בקירות הבניין, דליפת אוויר וליקויי בידוד.

מטענים של מערכת בלתי מאוישת: משולבים במל"טים לסקר תרמי אווירי, ניטור סביבתי ומשימות חיפוש והצלה.
