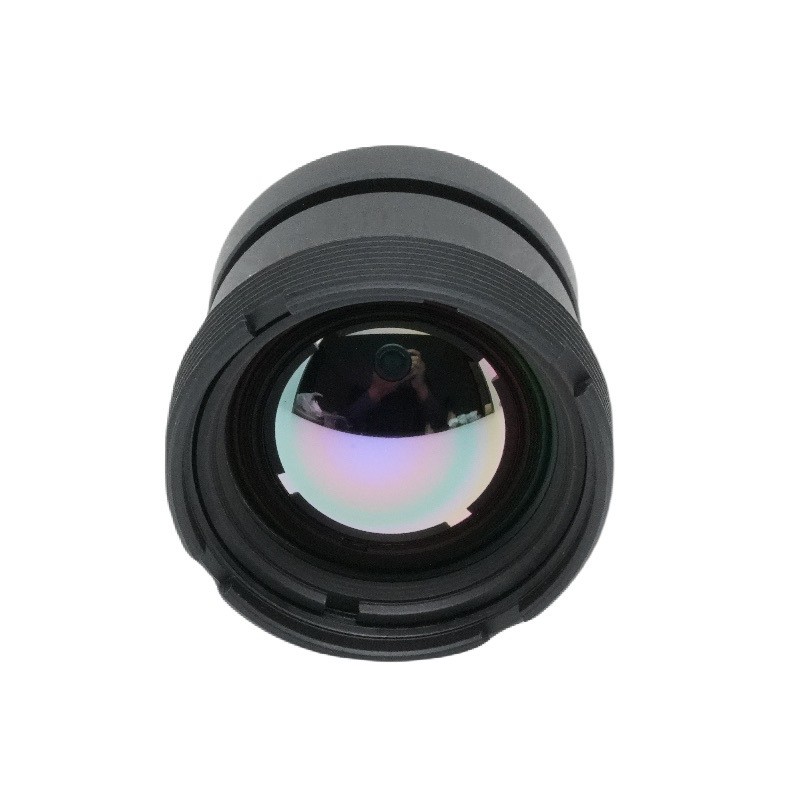

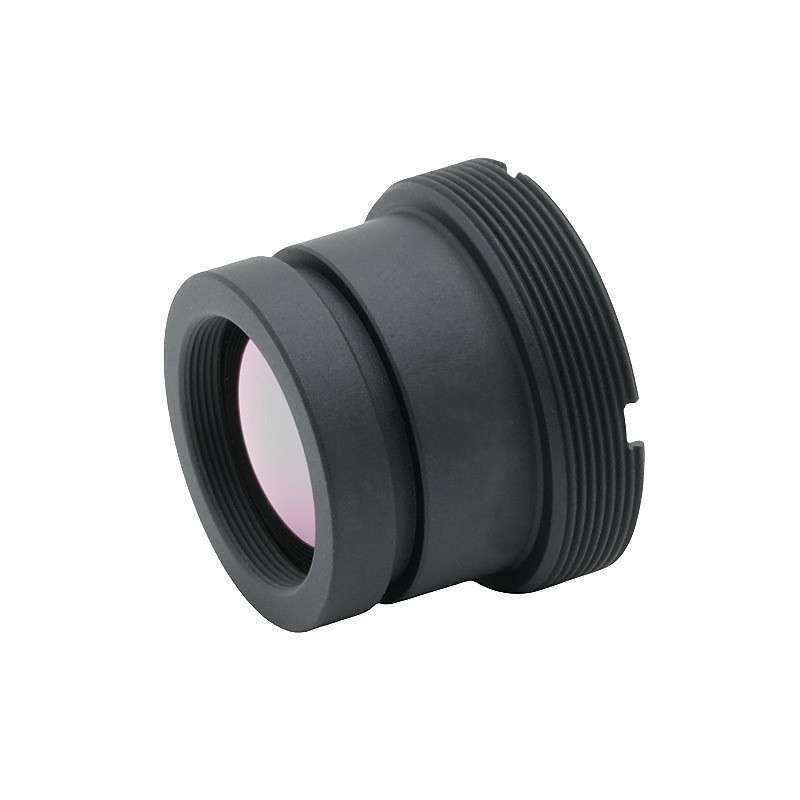

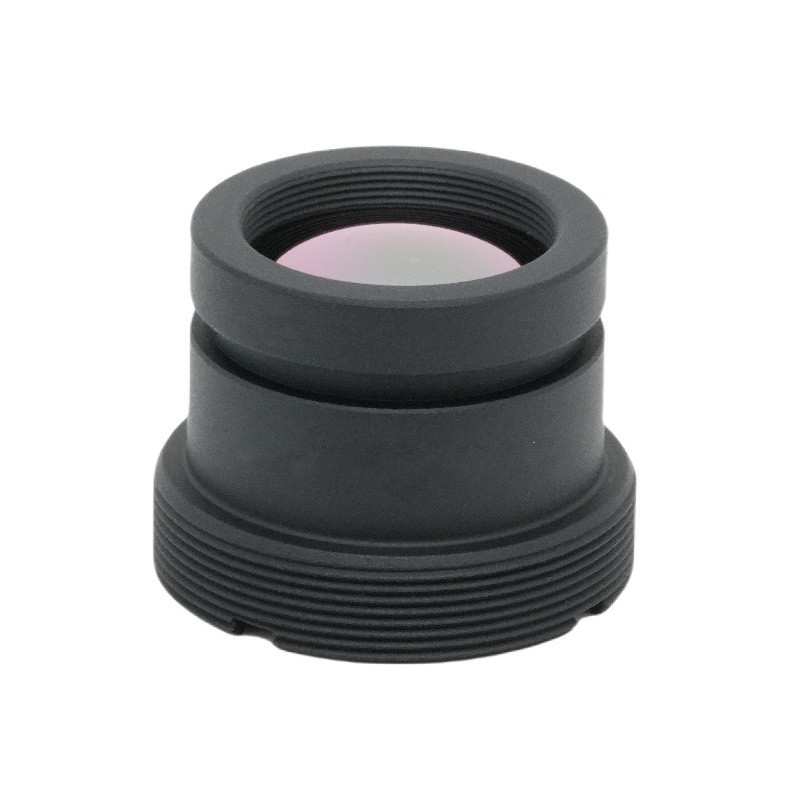

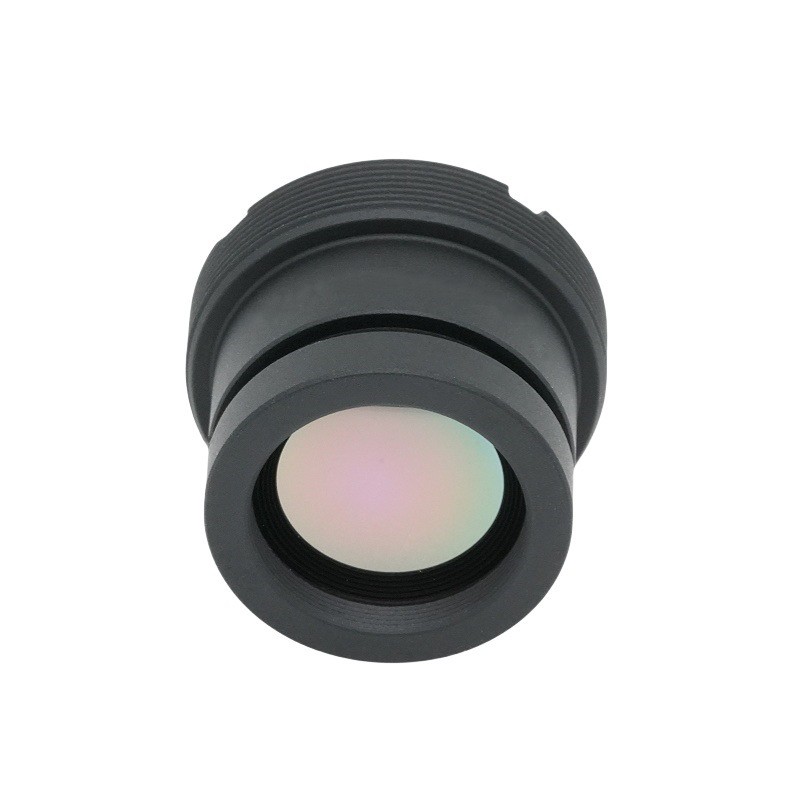

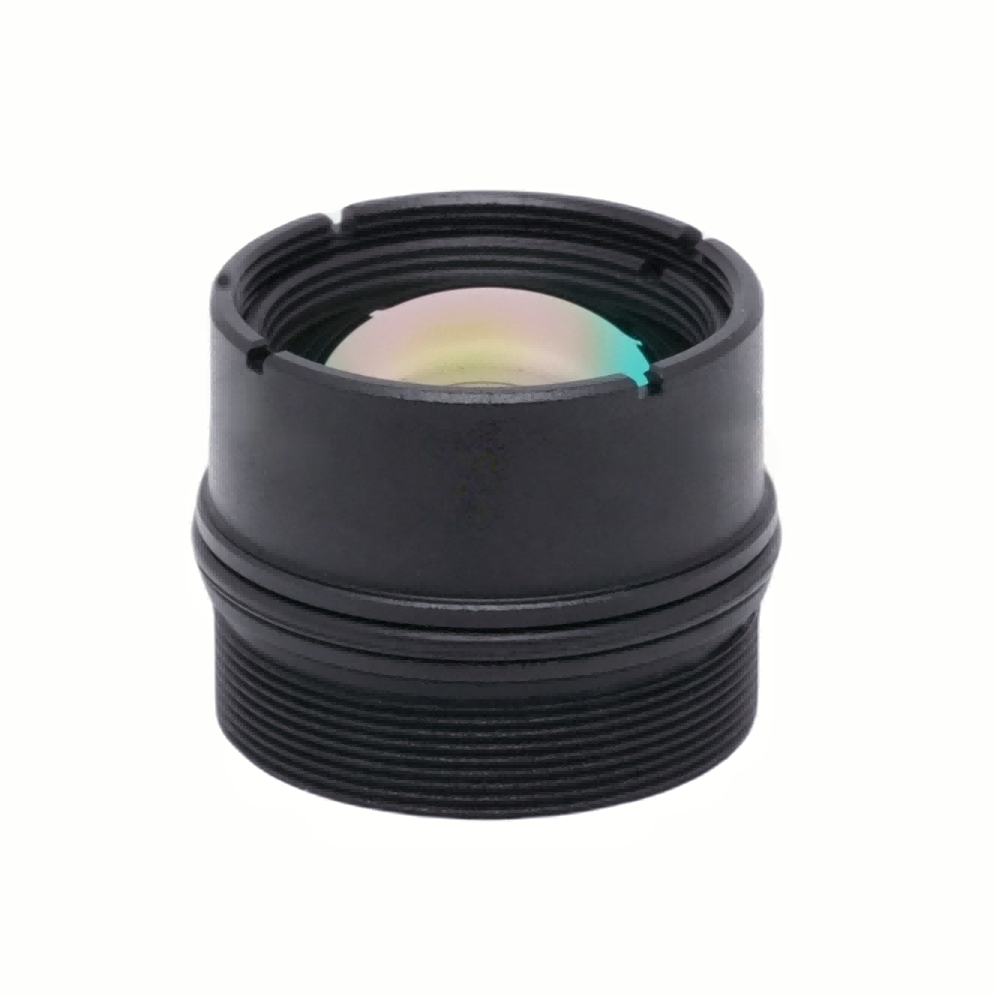

עדשה תרמית אינפרא אדום 13 מ"מ

עדשת 13 מ"מ F1.0 זו פותחה ומסופקת על ידי ShangHai SILK Optical Technology Co., LTD. עדשה תרמית לא מקוררת מותאמת לספקטרום אינפרא אדום גלי ארוך של 8-12 מיקרומטר, מתאימה באופן מושלם לרזולוציה של 640×512 עם גודל פיקסלים של 12 מיקרומטר. העדשה, המתגאה בצמצם F1.0 מהיר, לוכדת ביעילות קרינת אינפרא אדום חלשה כדי לספק תמונות תרמיות ברורות בתנאי ניגודיות נמוכה. מצויד באלמנט אופטי קדמי בדירוג IP67 ובציפוי AR עמיד על משטחים חשופים, עדשה תרמית זו שומרת על ביצועים יציבים בסביבות חיצוניות קשות. הוא תומך בטווח מיקוד מ-1 מטר עד אינסוף, עם יכולת הסתגלות רחבה של טמפרטורת הפעלה מ-40℃ עד +80℃. מעוצבת עם ממשק הרכבה קומפקטי M20×0.5, העדשה מאזנת שידור גבוה ועיוות נמוך. ShangHai SLIK Optical Technology Co., LTD מיישמת כיול אופטי קפדני כדי להבטיח איכות אופטית עקבית לשילוב מכשירי הדמיה תרמית בנפח.

שלח שאילתה

תיאור מוצר

תיאור מוצר מפורט

1. פרמטר

אורך מוקד וצמצם:אורך מוקד קבוע של 13 מ"מ בשילוב עם צמצם F1.0 מהיר במיוחד. הצמצם הגדול ממקסם את צריכת הפוטונים האינפרא אדום, ומשפר משמעותית את יחס האות לרעש עבור חיישנים תרמיים.

ספקטרום עבודה:8-12μm אינפרא אדום גל ארוך (LWIR), חלון השידור האטמוספרי העיקרי לזיהוי תרמי פסיבי.

תאימות גלאים:מתאים לגלאים ברזולוציה של 640×512 עם גובה פיקסלים של 12μm, ויוצרים שדה ראייה אלכסוני של 40.7° (אופקי: 32.6°, אנכי: 26.3°) לתצפית בטווח בינוני.

מפרטים מכניים וסביבתיים:תושבת M20×0.5 להרכבה קלה; האלמנט הקדמי משיג הגנה מפני חדירת IP67. טמפרטורת ההפעלה משתרעת על -40℃ ~ +80℃, תוך התאמה לתרחישי חוץ קרים וחמים קיצוניים. טווח המיקוד מכסה 1 מטר עד אינסוף, תומך במטרות תרמיות קרובות ומרוחקות כאחד.

אינדקס אופטי:≥86% שידור כולל, ≥75% תאורה יחסית; עיוות נשלט בתוך ≤-1.5%. אופטיקה חשופה מאמצת ציפוי נגד השתקפות (AR) כדי להפחית את אובדן השתקפות פני השטח.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	13 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12μm
ציפוי אופטיקה חשופה	AR
שדה ראיה	40.7°(D) × 32.6°(H) × 26.3°(V)
טווח פוקוס	1 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	≥ 75%
סַלְפָנוּת	≤ -1.5%
שידור	≥ 86%
הַר	M20 × 0.5
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
אֹרֶך גַל	8 ~ 12 מיקרומטר

2. יתרונות ביצועים

רגישות תרמית מעולה לאור נמוך:צמצם F1.0 גדול אוסף הרבה יותר אנרגיית אינפרא אדום בהשוואה לעדשות אינפרא אדום איטיות יותר, משפר את בהירות התמונה במרחקי זיהוי ארוכים.

Eמצוין אחידות אופטית:תאורה יחסית גבוהה מבטיחה בהירות עקבית על פני כל מסגרת התמונה, תוך הימנעות מפינות חשוכות. עיוות נמוך שומר על גיאומטריית יעד אמיתית למדידה וזיהוי.

יעילות ספקטרלית גבוהה:ציפוי AR פלוס ≥86% העברה ממזער אובדן אנרגיית אינפרא אדום, ומשחרר במלואו את הפוטנציאל של גלאים תרמיים לא מקוררים.

יכולת הסתגלות סביבתית חזקה:עדשה קדמית IP67 עיצוב עמיד למים ואבק מבטל את הצורך בחלונות הגנה חיצוניים נוספים עבור התקנות רבות. טווח טמפרטורות רחב מונע חוסר מיקוד ושינוי ביצועים תחת טמפרטורת סביבה קיצונית.

ידידותי לשילוב קומפקטי:תושבת M20×0.5 סטנדרטית מאפשרת שילוב חלק במצלמות תרמיות ממוזערות שפותחו על ידי שותפי מערכת.

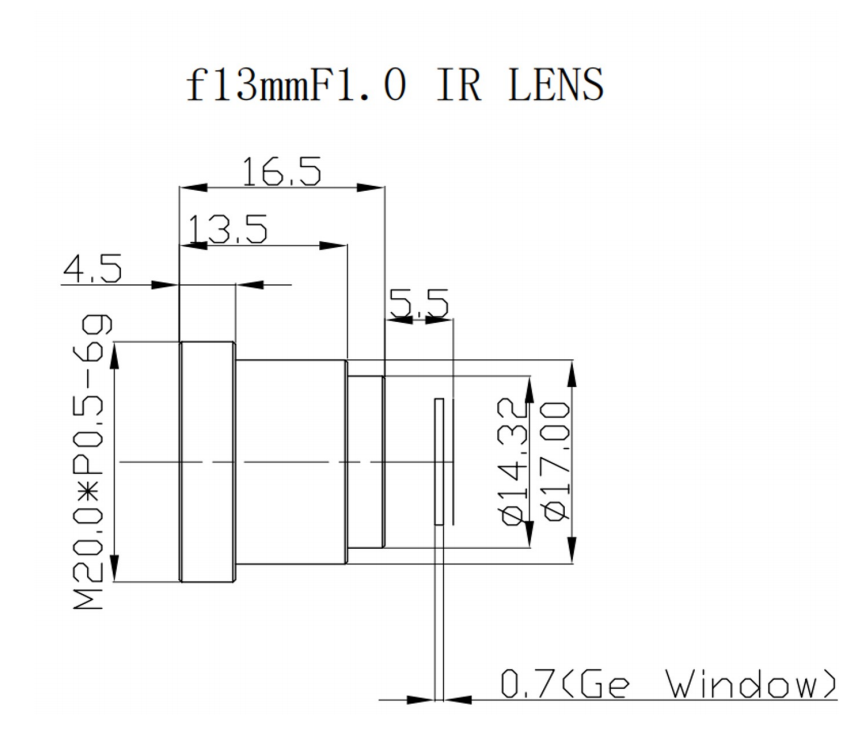

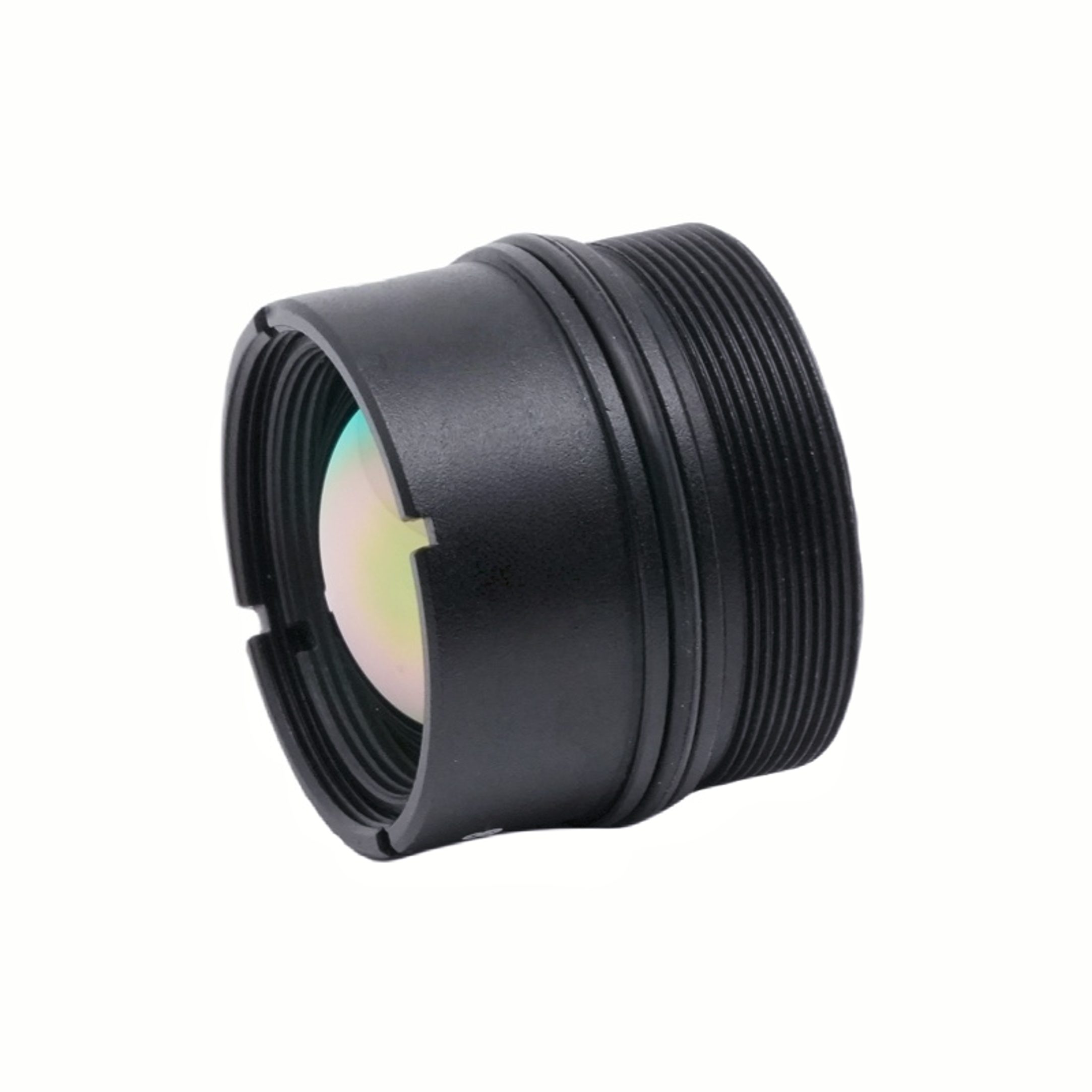

13mm Infrared Thermal Lens

3. שדות יישום

אבטחת גבולות ומעקב היקפי:ניטור תרמי חיצוני לזיהוי פריצות ביום ובלילה.

תחזוקה חזויה תעשייתית:זיהוי תקלות התחממות יתר של ציוד חשמל, מכונות וצינורות.

ראייה תרמית לרכב:מערכות סיוע לנהיגה לראיית לילה אינפרא אדום לאחר השוק.

מערכות בלתי מאוישות:מטענים תרמיים למל"טים קטנים, כלי רכב יבשתיים בלתי מאוישים לחיפוש וחילוץ.

מניעת שריפות וניטור יערות:זיהוי מוקדם של מקורות אש נסתרים.

ביקורת אנרגיה בבניין:בדיקה תרמית לאובדן חום, נזילת אוויר וליקויי בידוד.

מעקב ימי:זיהוי מטרות ימיות ביום לילה בתנאי ערפל.

ShangHai SILK Optical Technology Co., LTD מספקת סדרה זו של עדשות תרמיות LWIR עם בקרת איכות סטנדרטית ותמיכת שירות הניתנת להתאמה אישית כדי לספק את דרישות הייצור ההמוני של יצרני הדמיה תרמית ברחבי העולם.
