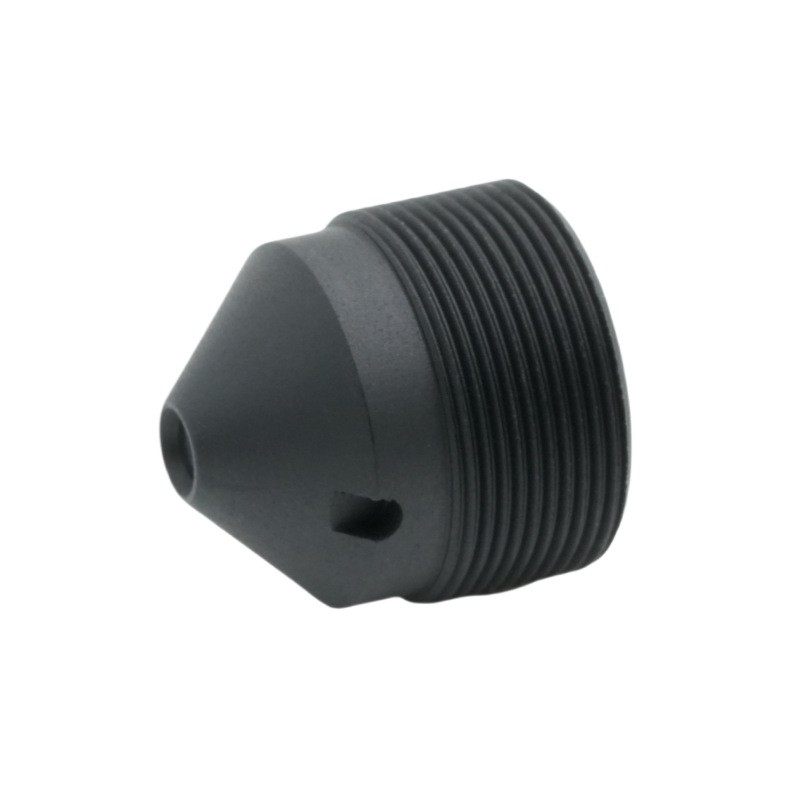

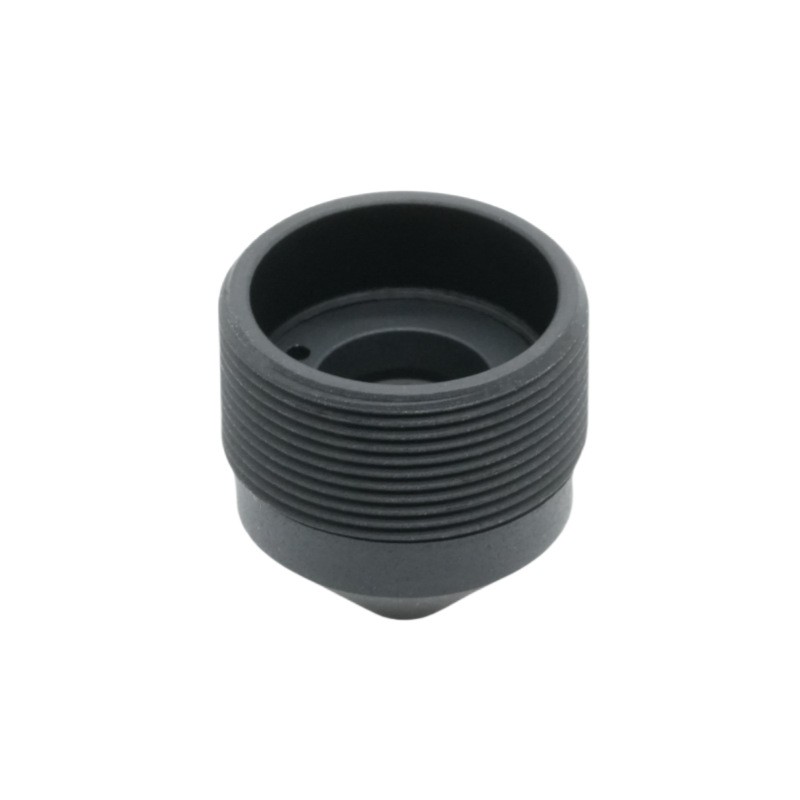

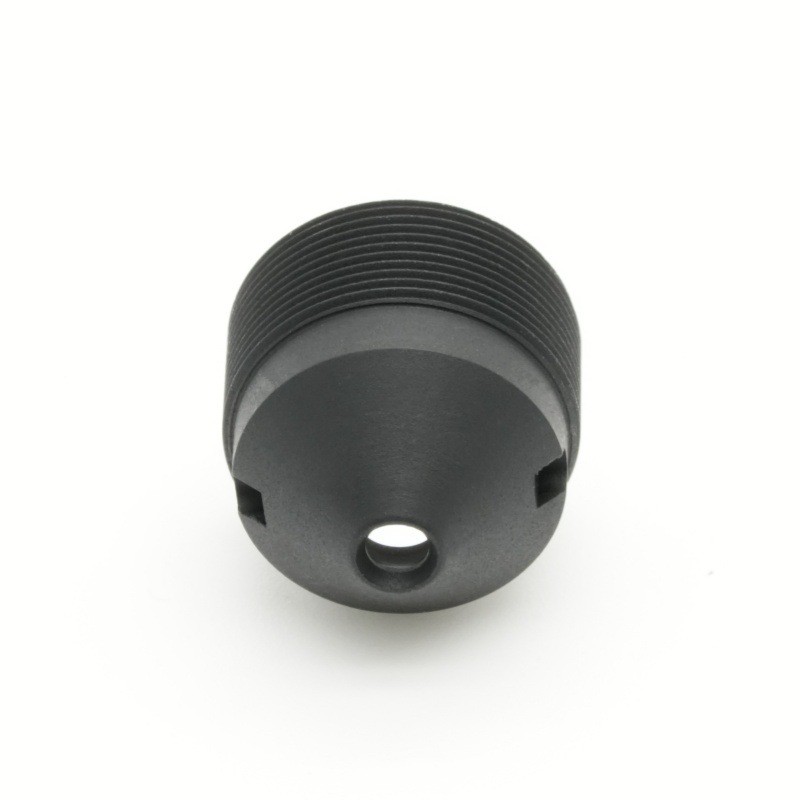

עדשת קונוס M7 6.2 מ"מ

תמצית מוצר

מיוצר על ידיטכנולוגיה אופטית של BOSHI, עדשת מוקד קבועה 6.2 מ"מ אמינה זו מתוכננת עבור פרויקטי אבטחת OEM בקנה מידה גדול, ומותאמת לתקן החיישן 1/2.7 אינץ'. עם צמצם קבוע F2.6, האופטיקה המיניאטורית הקומפקטית הזו מאזנת את יכולת איסוף האור ואת עומק השדה שמיש לפריסות אופטיקה למעקב בטווח בינוני. עדשת לוח M7 המקצועית הזו מאמצת עיצוב עדשת זווית קרינה נמוכה, שנשמרת מתחת ל-15 מעלות ומספקת ביצועי עדשות תאורה יחסיים גבוהים כדי לשפר פגמים נפוצים כגון ירידת פינה ושינוי צבע הנראים לעתים קרובות ברכיבי מצלמת מיני ip רגילה. הוא מציע שדה ראייה באלכסון של 74 מעלות כדי לתמוך בזיהוי אובייקטים ובזיהוי גוף אדם, והסובלנות הגדולה שלו למעגל תמונה מקזזת את סטיית ההרכבה במהלך ייצור מודול במהירות גבוהה. BOSHI Optical Technology מבצעת אימות אופטי ומכני מלא עבור כל עדשת לוח אבטחה OEM, כדי להשיג הדמיה יציבה מסביב לשעון עבור חומרת ניטור מסחרית ומגורים. רכיב אופטי זה מותאם לקווי ייצור אוטומטיים, מתאים למצלמות Wi-Fi, מודולי IP קומפקטיים והתקני מעקב למטרות כלליות מרובות.

תיאור מוצר מפורט

ניתוח פרמטרים

1. עדשת מוקד קבועה בגודל 6.2 מ"מ עם EFL 6.2±5 אחוזים.אורך מוקד קבוע בינוני זה מכויל במיוחד עבור אופטיקה למעקב בינוני. זה לא יצור עיוות קצוות חמור כמו אופטיקה רחבה במיוחד, ולא יקריב כיסוי סצינה כמו עדשות קומפקטיות טלפוטו. תחת גובה התקנת ניטור קונבנציונלי על הקיר, אורך המוקד הזה תומך בזיהוי ברור של דמות אדם וסחורות בטווח של 3-8 מטרים. זה עובד היטב עבור כניסות, חללי משרדים וחדרי קמעונאות ומונע פשרות ביצועים הנגרמות על ידי עדשות קומפקטיות במיוחד או טלפוטו.

2. F2.6 צמצם קבוע עם F/NO 2.6±5 אחוזים.מפרט קשתית קבוע זה מתאים לתרחישי שימוש במעקב יומיומי. צמצם F2.6 קבוע זה מבטיח קליטת אור יציבה תחת תאורת סביבה רגילה בתוך הבית תוך שמירה על עומק שדה משביע רצון. מטרות מרובות במרחקים משתנים בתוך המסגרת יכולות לשמור על חדות בו זמנית. הוא מונע סיכונים לא ממוקדים הנגרמים על ידי צמצם גדול מדי של אופטיקה מיניאטורית קומפקטית.

3. אופטימיזציה של עדשות בפורמט 1/2.7 אינץ'.המערכת האופטית השלמה מקבלת סימולציה וכוונון מיקוד חיישן 1/2.7 אינץ'. עיגול התמונה המקסימלי Ø7.0 מ"מ שלו יוצר מרווח בטיחות מספיק מעבר לאזור העבודה הפעיל של החיישן. בעת שילוב עדשת לוח M7 זו במודולי מצלמה, היסט מיקום קטן שנוצר על ידי ציוד SMT אוטומטי אינו יכול לגרום לווינטציה מכנית, ולמעשה מעלה את תפוקת הייצור ההמוני עבור לקוחות OEM של מצלמה.

4. מפרט שדה ראייה עם 74 מעלות אלכסון, 62 מעלות אופקי ו-33.5 מעלות אנכי.פרמטר זווית זה מכויל עבור יישום אבטחה אמיתי. מבט אופקי של 62 מעלות עונה על רוב דרישות הניטור לתלייה על הקיר עבור משרדים וחנויות קמעונאיות. הזווית האנכית שלו מתאימה את גובה ההתקנה הסטנדרטי ומונעת בזבוז משאבי פיקסלים על תקרה מיותרת או שטח תמונת קרקע.

5. עדשת זווית קרן ראש נמוכה עם CRA＜15 מעלות.זה מייצג יתרון תחרותי מרכזי אחד של רכיב מצלמת ה-IP הזה. עדשות קומפקטיות רבות בעלות נמוכה נושאות ערך CRA גבוה. בהתאמה לחיישני CMOS מיינסטרים, CRA גבוה יפיק טסט צבע פינתי, ירידה ברגישות ובהירות לא אחידה. נשלט מתחת ל-15 מעלות, עיצוב העדשה הזה מפחית מאוד פגמים אופטיים כאלה.

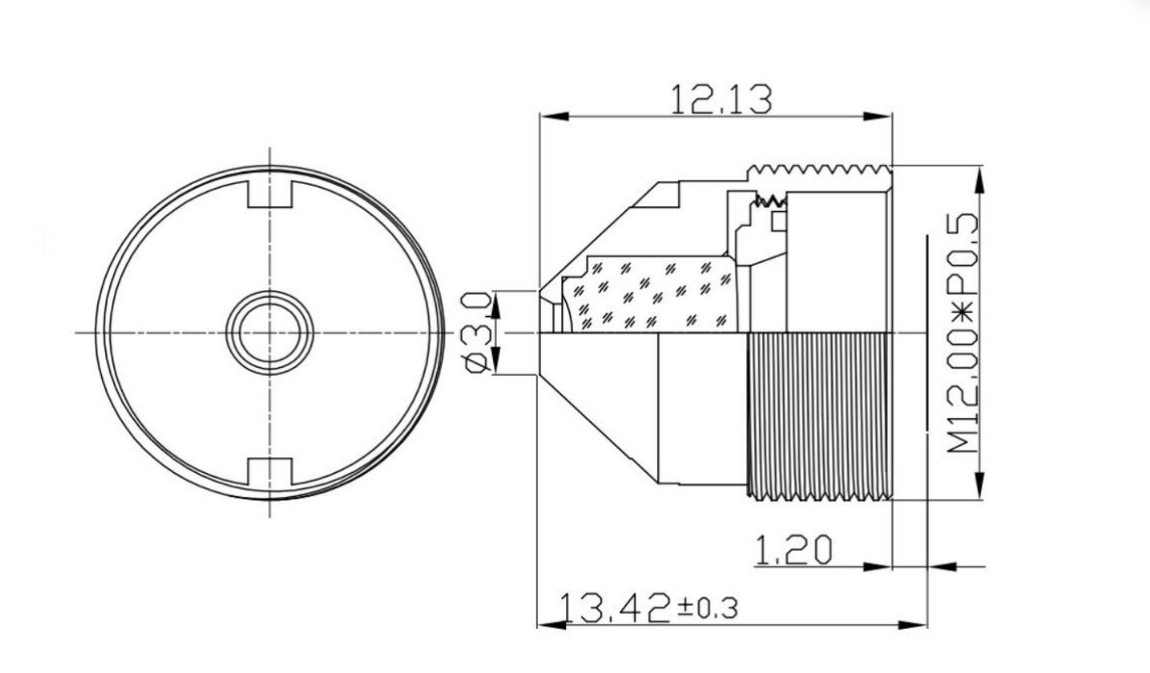

6. מפרט מכני לעדשת לוח M7.TTL מגיע ל-13.42±0.3 מ"מ ו-BFL מגיע ל-6.5±0.2 מ"מ. אורך המסלול הכולל ואורך המוקד האחורי פועלים לפי ניהול סובלנות קפדני. ממד כולל קומפקטי מאפשר עיצוב מודול מיניאטורי משולב במיוחד. סובלנות מכאנית מדויקת מספקת ביצועים אופטיים עקביים לאחר הרכבה אוטומטית של הברגה עבור הזמנות המוניות של עדשת לוח אבטחה OEM.

7. אינדקס עיוות והארה.עיוות טלוויזיה עומד על-12.00 אחוזים והארה היחסית מגיעה ל-58.0 אחוזים. רמת העיוות מותאמת להקלטת מעקב וידאו ומונעת מתיחת סצנה לא טבעית. ביצועי עדשת תאורה יחסיים גבוהים של 58.0 אחוזים שומרים על בהירות נאותה בפינות התמונה ומפחיתים את עומס העבודה של אלגוריתמי ISP לתיקון קצה כהה.

יתרונות ביצועי ליבה של טכנולוגיה אופטית של BOSHI

1. העיצוב התואם של עדשת מוקד קבועה 6.2 מ"מ בוגרת וצמצם קבוע F2.6 מביאים ביצועים אופטיים מאוזנים לאופטיקה של מעקב בינוני. העדשה שומרת על תפוקה יציבה בתנאי יום בהירים ובסביבה פנימית עמומה. זה יכול לפתוח במלואו את יכולת ההדמיה של עדשת פורמט 1/2.7 אינץ' ללא תלות גדולה בתיקון תוכנת ספק שירותי האינטרנט.

2. בתור אופטיקה מיניאטורית קומפקטית המצוידת במעגל תמונה מוגדל ב-7.0 מ"מ, עדשת לוח M7 זו מספקת סובלנות לשגיאות הרכבה. סטיית מיקום קלה במהלך הרכבת מודול המוני לא תיצור פינות תמונה כהות ותפחית את יחס המוצר הפגום עבור יצרני OEM של מצלמות.

3. התכונה המקורית של עדשת זווית קרינה ראשית נמוכה משתפת פעולה עם אינדקסים גבוהים של עדשות תאורה יחסית. המוצר מגלה בהירות ועקביות צבע חיוביים ממרכז התמונה אל הפינות. זה פותר ביעילות הצללת פינות ובעיות שינוי צבע שמטרידות רכיבי מצלמת מיני IP מתחרים רבים.

4. המבנה המכני מקבל אופטימיזציה להליכי ייצור המוני אוטומטיים. BOSHI Optical Technology מיישמת בדיקת דגימה המכסה אינדקסים אופטיים וממדים מכניים עבור כל אצווה של עדשת לוח אבטחה OEM. ניתן להבטיח ביצועי מוצר יציבים עבור פרויקטי מעקב OEM ו-ODM בנפחים גדולים.

5. רמת עיוות מתונה של הטלוויזיה וביצועי תאורת קצה מפחיתים את הדרישות לאלגוריתם מורכב של תיקון תמונה. מצלמות המורכבות עם עדשה זו יכולות להפיק צילומי וידאו מעקב טבעיים ולחסוך משאבי מחשוב שבבים עבור מודולים פונקציונליים אחרים.

תרחישי יעד של יישומים

1. ציוד מעקב מסחרי מקורה.זה מכסה מצלמות קמעונאיות נגד גניבה, מודולי ניטור משרדיים ומצלמות IP קומפקטיות במסדרון הלובי. בתור אופטיקה למעקב בינוני, עדשת לוח אבטחה OEM זו מתאימה באופן מושלם לעדשת פורמט 1/2.7 אינץ'. בהיותו רכיב מצלמת ip מיני מוסמך, הוא לוכד פרטי אובייקט וגוף אדם ברורים עבור אזורים ציבוריים בגודל בינוני.

2. מכשירי אבטחה חכמים לבית.טווח היישומים מכיל מצלמות ניטור Wi-Fi ביתיות ומודול מצלמות עזר לבניין. נהנית ממסגרת אופטיקה מיניאטורית קומפקטית ותכונת עדשת זווית קרינה ראשית נמוכה, עדשת לוח M7 זו יכולה להתאים את חומרת המצלמה הביתית עם שטח התקנה פנימי מוגבל.

3. מיני מערכות ראייה משובצות.הוא תומך במצלמות עזר לבקרת גישה ובמודולי איסוף תמונות בגודל קטן המאמצים ממשק M7. עדשת המוקד הקבוע בגודל 6.2 מ"מ מספקת הגדלה מתאימה לעבודות תצפית על אובייקטים למרחקים קצרים עד בינוניים.

4. פרויקטים של מצלמות מעקב OEM בנפח גבוה.זה חל על מצלמות אבטחה אנלוגיות ו-IP בייצור המוני. BOSHI Optical Technology מספקת פתרון אופטי חסכוני. ניתן להטמיע עדשת צמצם קבועה F2.6 זו בחומרת מצלמה מוגמרת עבור מותגי מוצרי אבטחה גלובליים.
