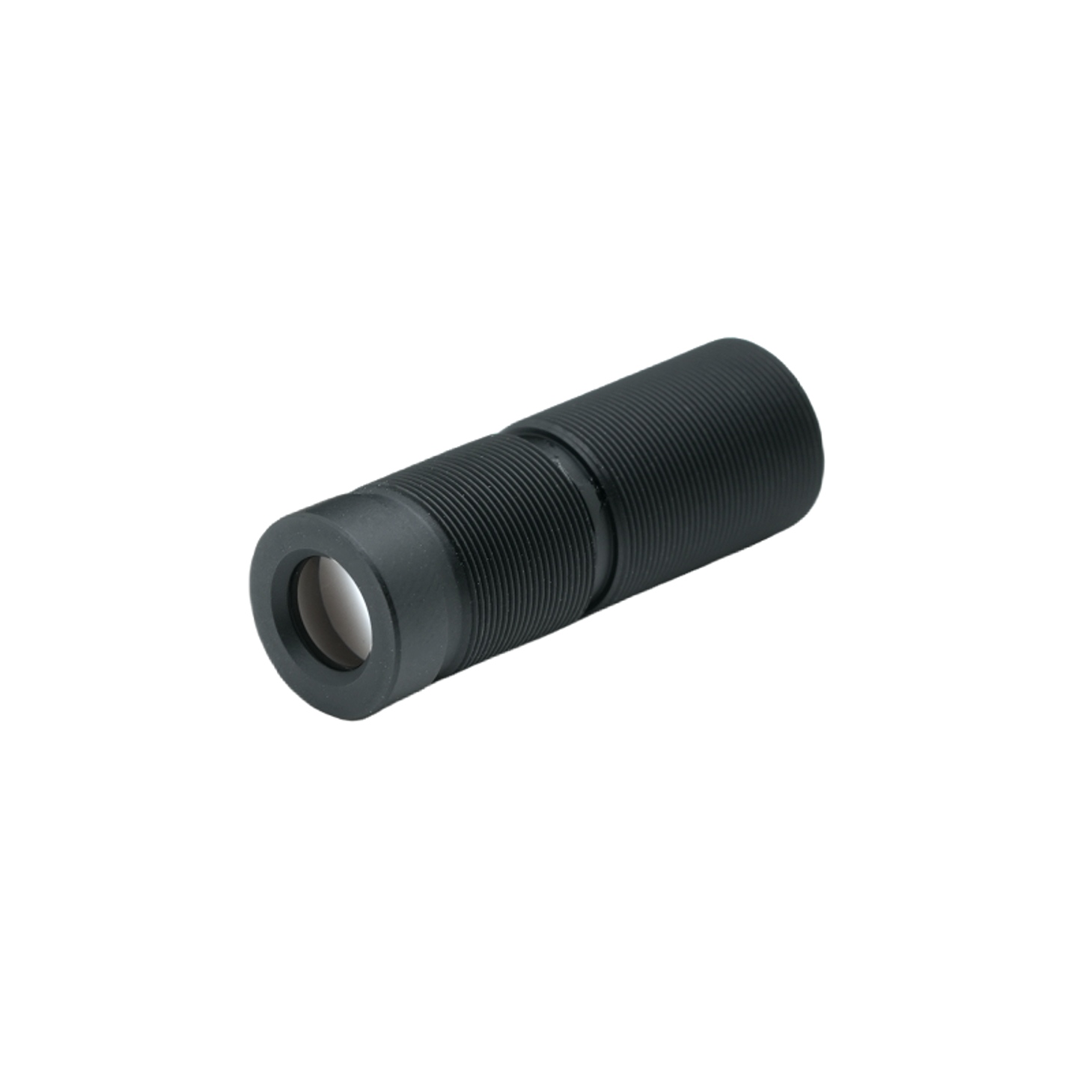

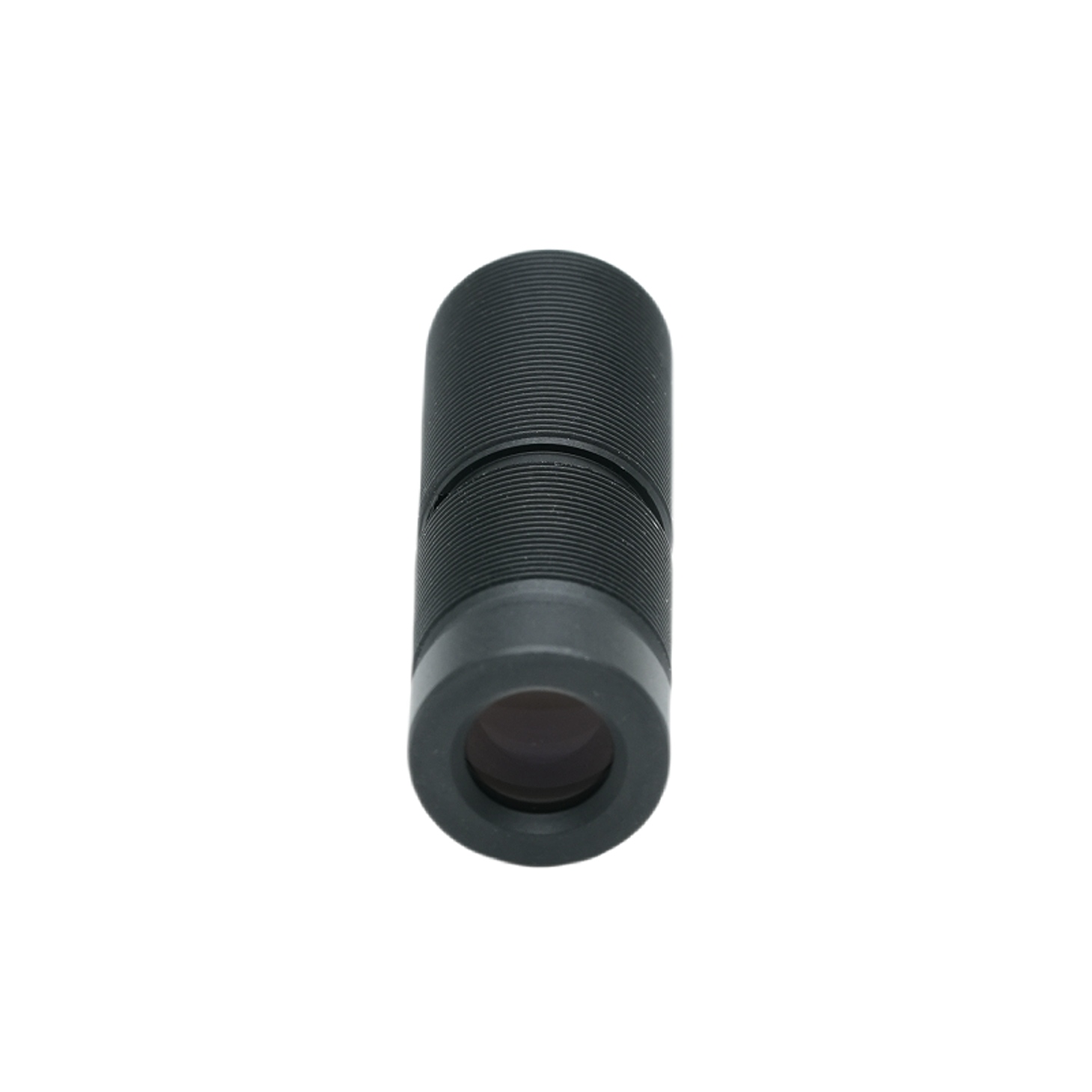

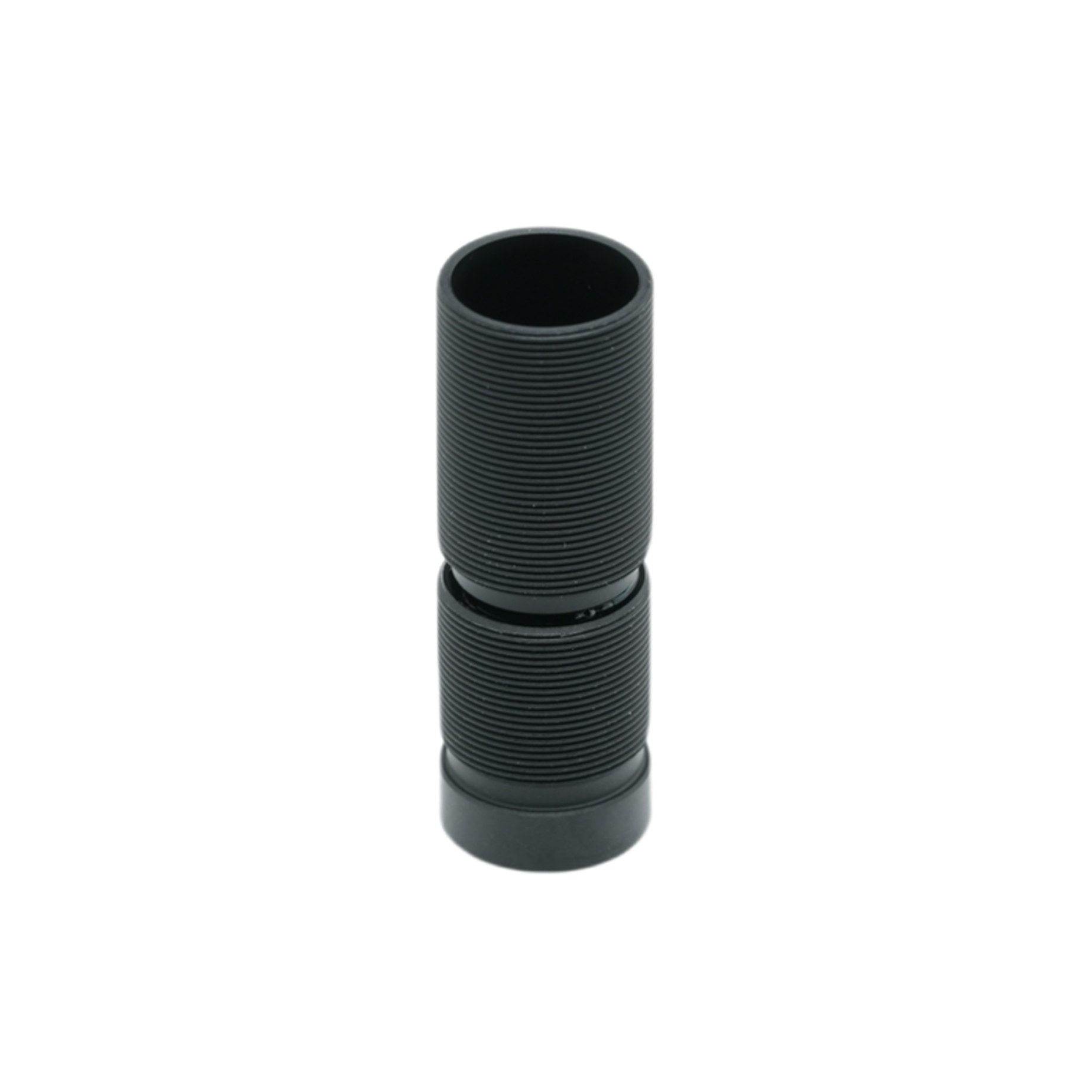

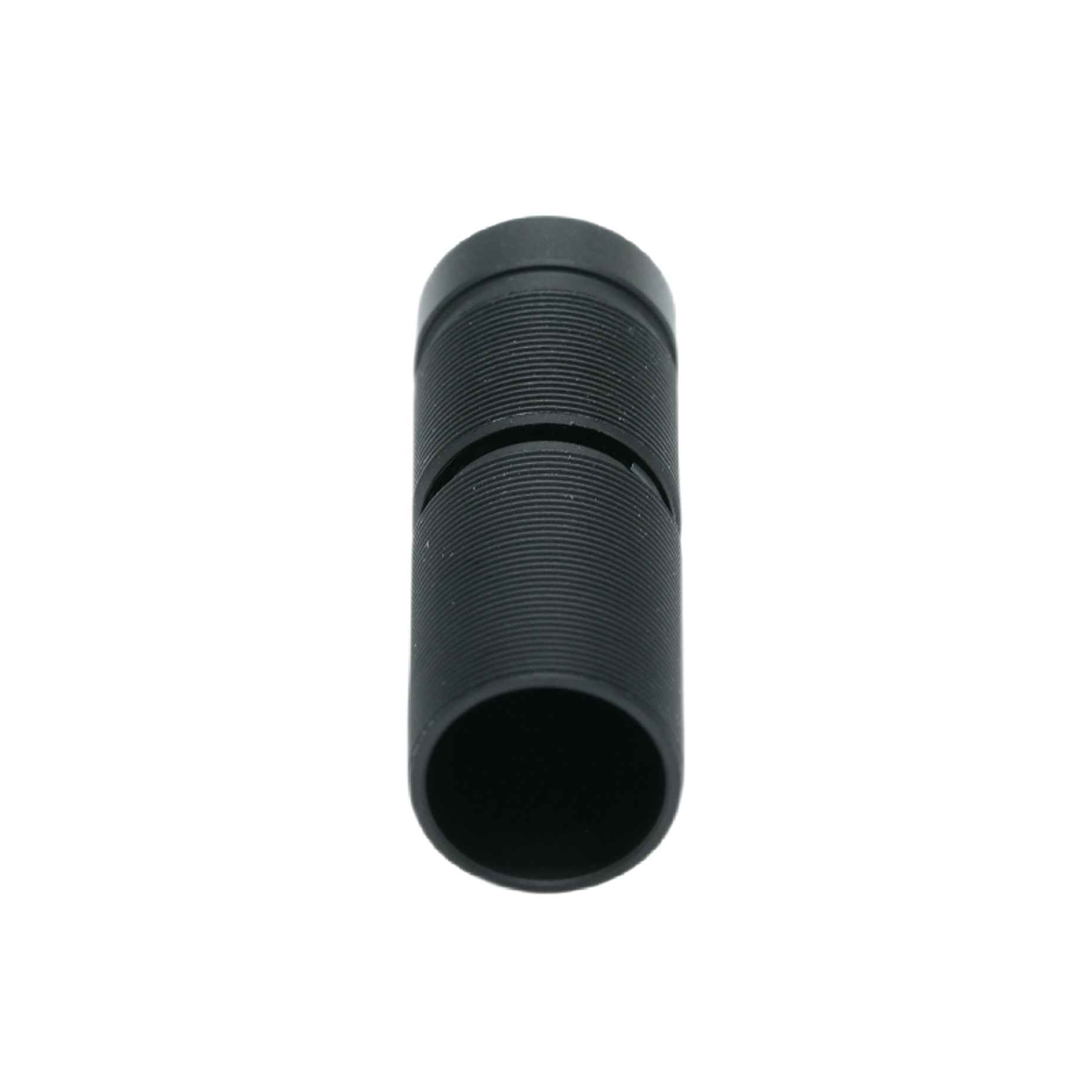

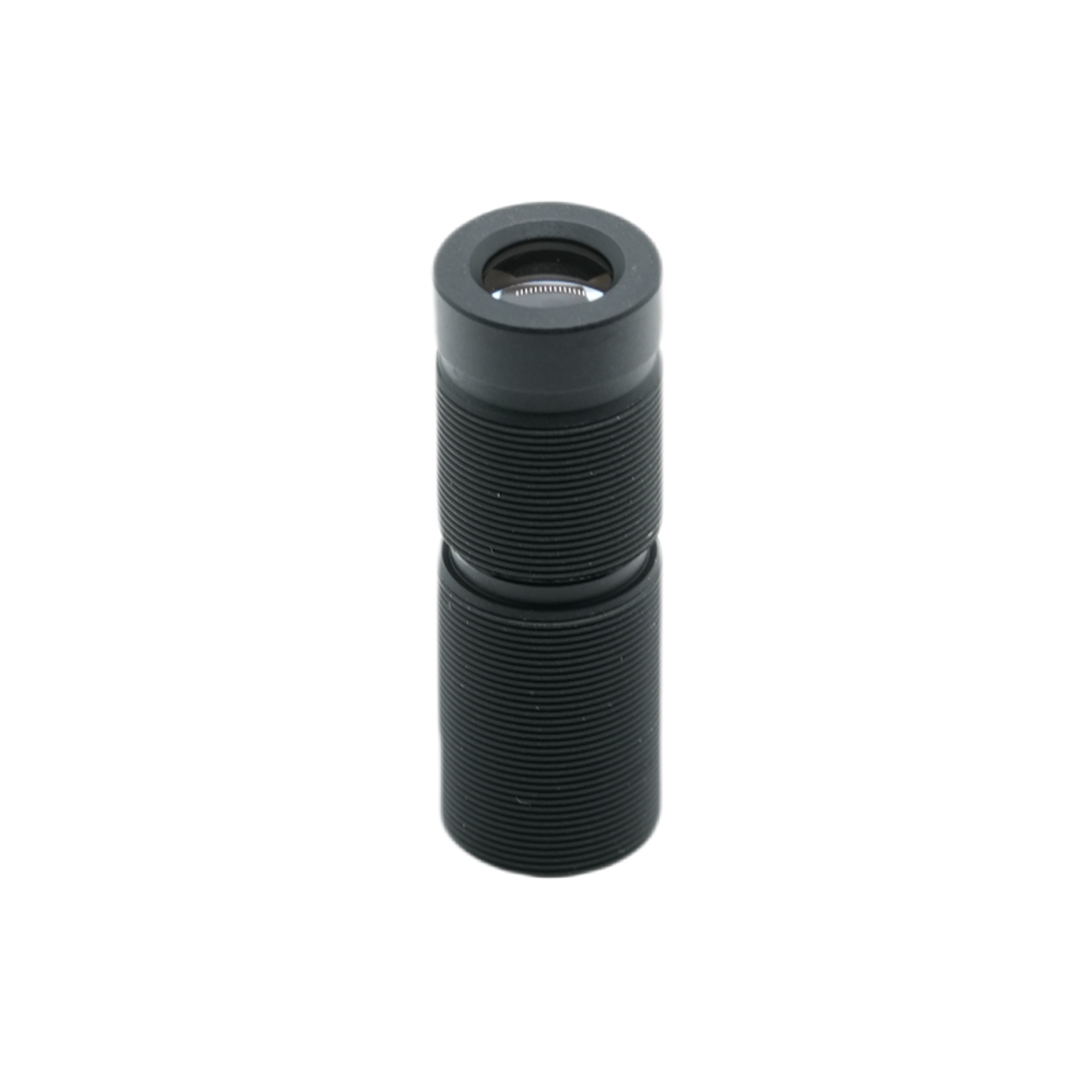

עדשת חרוט מחודדת 24 מ"מ

תמצית מוצר

ה-PL-2445D-M9 היא עדשה קומפקטית עם מוקד קבוע שהונדסה על ידי BOSHI Optical Technology להדמיה תעשייתית ברזולוציה גבוהה. עם אורך מוקד של 24 מ"מ וצמצם F/4.5, עדשה זו מספקת בהירות יוצאת דופן ובהירות עקבית על פני חיישן 1/2.5 אינץ', המכסה מעגל תמונה מקסימלי של Ø7.4 מ"מ. מבנה הזכוכית שלה (3-אלמנטים) מבטיח יציבות תרמית והעברת תמסורת מעולה, בעוד תושבת ההברגה של M9 (שילוב של מערכות מכאניות של עדשה P0.35) מספקת שילוב מערכות מכני אמין. שדה ראייה צר (אלכסון של 16.7) אידיאלי לבדיקה למרחקים ארוכים, עם עיוות טלוויזיה של -0.05% בלבד ותאורה יחסית של 97.0% - ערכים המבטיחים שכפול גיאומטרי נאמן ובינר מינימלי. בין אם נפרסת בבדיקה אופטית אוטומטית, מטרולוגיה מדויקת או מעקב, עדשת אורך מוקד זו מבית BOSHI Optical Technology שומרת על חדות ממרכז לקצה העיצוב האופטי החזק שלה תומך בביצועים עקביים בטמפרטורות משתנות, מה שהופך אותה לבחירה אמינה עבור אינטגרלי OEM שדורשים איכות הדמיה חוזרת מבלי להתפשר על גודל או עלויות.

תיאור מוצר מפורט

BOSHI Optical Technology מציגה את PL-2445D-M9, עדשה אופטית מדויקת המותאמת לפלטפורמות חיישנים בגודל 1/2.5 אינץ'. להלן פירוט מקיף של המפרטים, יתרונות הביצועים ותרחישי היישום שלה.

1. פרמטרים אופטיים עיקריים

אורך מוקד: 24 מ"מ ±5% - מספק פרספקטיבה מתונה של טלפוטו, המאפשר הגדלה של נושאים מרוחקים תוך שמירה על מרחקי עבודה ניתנים לניהול.

צמצם (F/NO.): F/4.5 ±5% - מאזן תפוקת אור עם עומק שדה, מתאים לרצפות מפעל מוארות ולסביבות חיצוניות.

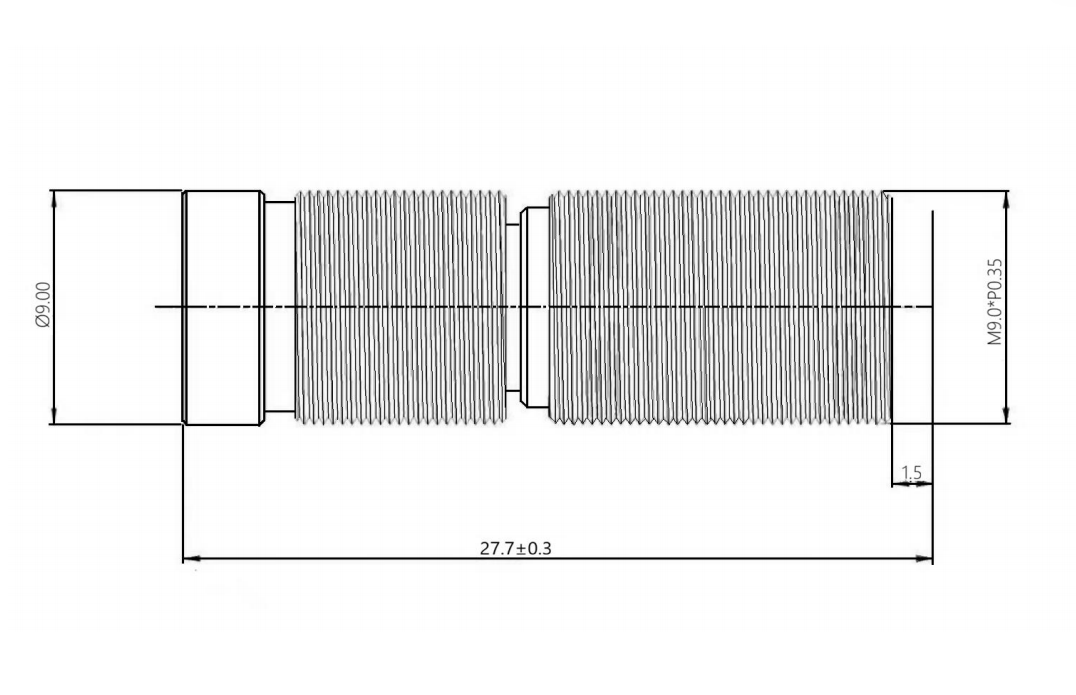

אורך מסלול כולל (TTL): 27.7±0.3 מ"מ - טביעת רגל קומפקטית במיוחד עבור מודולי מצלמה ממוזערים.

אורך מוקד אחורי (BFL): 17.65 מ"מ - מציע מרווח גדול להתקנת מסנן או זכוכית כיסוי.

מעגל תמונה מקסימלי: Ø7.4 מ"מ - מכסה במלואו את השטח הפעיל של חיישן 1/2.5 אינץ' ללא חיתוך.

שדה ראייה: אלכסוני 16.7°, אופקי 13.4°, אנכי 10.7° - גיאומטריה צרה זווית אידיאלית לבדיקה מפורטת של מטרות קטנות בטווח.

תושבת: M9×P0.35 - הברגה סטנדרטית לעדשות מיניאטוריות, המבטיחה החלפה קלה עם מארזים קיימים מבוססי M9.

2. יתרונות ביצועים

עיוות נמוך במיוחד: עיוות טלוויזיה מוגדר ב-0.05%, וכמעט מבטל אפקטים של חבית או כרית. זה מבטיח מדידת מימד מדויקת ושימור קו ישר, קריטי למשימות מטרולוגיה ויישור.

תאורה יחסית גבוהה: ב-97.0%, העדשה שומרת על בהירות אחידה על פני כל החיישן, ומפחיתה את הצורך בתיקון הצללה לאחר עיבוד ומשפרת את יחס האות לרעש בפריפריה.

זווית קרן ראש אופטימלית: ה-CRA של <6.6° תואם את הטיית עדשת המיקרו של רוב חיישני ה-1/2.5 אינץ', ממזער שינויי צבע ואובדן רגישות בקצוות. תאימות זו משפרת את היעילות הקוונטית הכוללת של המערכת.

עיצוב מלא מזכוכית (3 אלמנטים): מבנה הזכוכית בעל 3 האלמנטים מספק יציבות תרמית מעולה, עמידות בפני שריטות ועמידות בפני קרינת UV בהשוואה לחלופות פלסטיק. זה מבטיח מיקוד שניתן לחזור על טווח טמפרטורות רחב (-20°C עד +70°C).

חוט Precision M9: תושבת ה-M9 בעלת הגובה העדין מאפשרת התאמת מיקוד מדויקת ונעילה מאובטחת, ומונעת ביטול ממרכז בשוגג במהלך רטט או זעזועים.

3. אזורי יישום

ראיית מכונה ובדיקה אוטומטית: עם אורך המוקד של 24 מ"מ והעיוות הנמוך שלה, עדשה זו מצטיינת בבדיקת PCB, זיהוי פגמי משטח ויישור של רכיבים מיניאטוריים. שדה הראייה הצר משתלב היטב עם חיישני 1/2.5 אינץ' ברזולוציה גבוהה כדי לפתור פרטים עדינים (למשל, תכונות של 5-10 מיקרומטר).

מטרולוגיה תעשייתית: העיוות כמעט-אפס והתאורה היחסית הגבוהה הופכים אותו לאידיאלי למדידת מדידות, סריקה תלת-ממדית וכיול שבהן הדיוק המוחלט הוא בעל חשיבות עליונה.

אבטחה ומעקב: לניטור ארוך טווח במסדרונות, מנהרות או גידור היקפי, מאפיין הטלפוטו בשילוב עם צמצם F/4.5 מציע עומק שדה מספיק כדי לשמור על נושאים בפוקוס על פני טווח מרחקים רחב.

מערכות ראייה משובצות: גודל קומפקטי (TTL <28 מ"מ) וחוט M9 מאפשרים שילוב ברחפנים, רובוטיקה ומכשירי בדיקה כף יד שבהם המשקל והמרחב הם קריטיים.

הדמיה מדעית ומעבדתית: הביצועים האופטיים היציבים שלו תומכים בהדמיית עזר במיקרוסקופיה, פרופיל קרן ותיעוד בעל ניגודיות גבוהה של דגימות שטוחות.

BOSHI Optical Technology עיצבה את ה-PL-2445D-M9 כדי לענות על הדרישות הקפדניות של אופטיקה תעשייתית מודרנית. כל יחידה עוברת בדיקת קולימציה ורזולוציה אינדיבידואלית כדי להבטיח שאורך המוקד של 24 מ"מ וצמצם F/4.5 מספקים איכות עקבית. ה-CRA הנמוך של העדשה והעיוות המינימלי מפחיתים עוד יותר את המורכבות האלגוריתמית בצינורות עיבוד תמונה, ומאיצים את מחזורי הפריסה של משלב מערכות. בין אם משתמשים בה בקווי ייצור מהירים או בתחנות מדידה נייחות, עדשה זו מציעה פתרון אמין וחסכוני הממנף את מומחיות הטכנולוגיה האופטית של BOSHI בעשרות השנים של הייצור. עבור התאמות מותאמות אישית או גרסאות ציפוי AR, המפעל מספק תמיכת OEM גמישה, מה שמבטיח שה-PL-2445D-M9 מתאים בצורה חלקה לארכיטקטורה האופטית הקיימת שלך.
