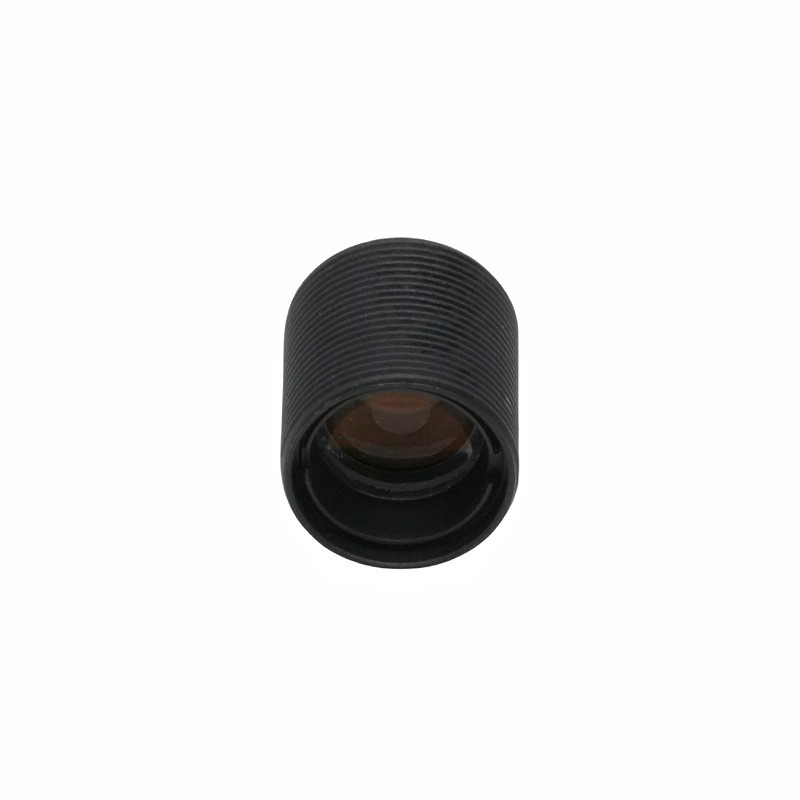

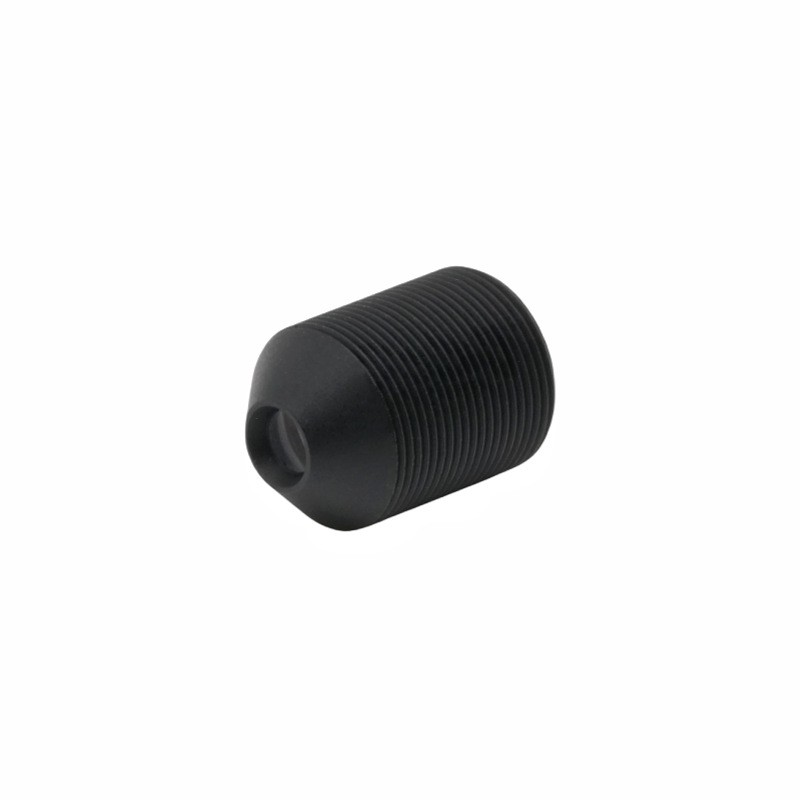

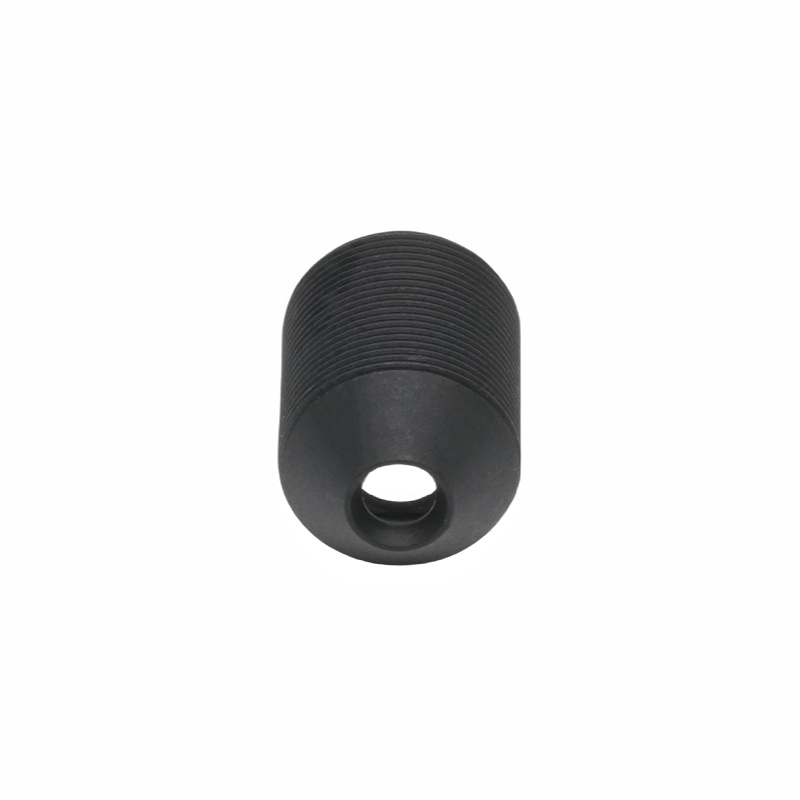

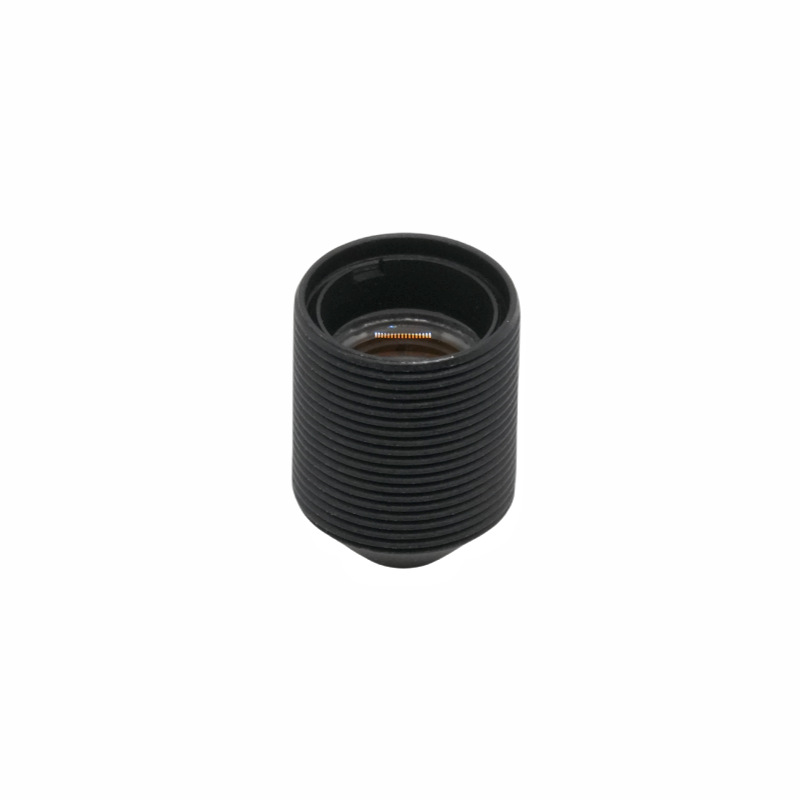

עדשת חרוט מחודדת בגודל 6.2 מ"מ

תיאור קצר של המוצר

ShangHai SILK Optical Technology CO., LTD מציעה את עדשת M7, עדשה אופטית קומפקטית המיועדת לאינטגרציה של עדשות מצלמה בפורמט קטן עם חיישני תמונה בגודל 1/2.7 אינץ'. עדשת מוקד קבועה זו בגודל 6.2 מ"מ מאמצת עיצוב מכלול עדשות של 4 קבוצות, ומספקת ביצועי הדמיה מאוזנים עבור חומרת מצלמה מיניאטורית. מתגאה במעגל תמונה מקסימלי של עדשה רחבה זווית זווית 7.0 מ"מ זו תומכת בזווית רחבה של 7.0 מ"מ. שדה ראייה כדי ללכוד מספיק כיסוי סצנה כעדשת CRA נמוכה עם זווית קרינה ראשית מתחת ל-15°, היא תואמת באופן מושלם חיישני CMOS נפוצים ומפחיתה את הסיכון לווינטציה, יחד עם 58.0% תאורה יחסית גבוהה לשמירה על בהירות אחידה על פני כל המסגרת. מתאימה היטב למגורים של מכשיר מוגבל במקום עדשה אופטית קומפקטית זו, שיוצרה על ידי ShangHai SILK Optical Technology CO., LTD.

תיאור מוצר מפורט

1. ניתוח פרמטרים

- ביצועי מוקד: עדשת מוקד קבועה זו בגודל 6.2 מ"מ מספקת אורך מוקד אפקטיבי של 6.2±5% מ"מ, עם צמצם F/NO 2.6±5%, מאזן כניסת אור ועומק שדה לתרחישי הדמיה יומיומיים בפנים-חוץ.

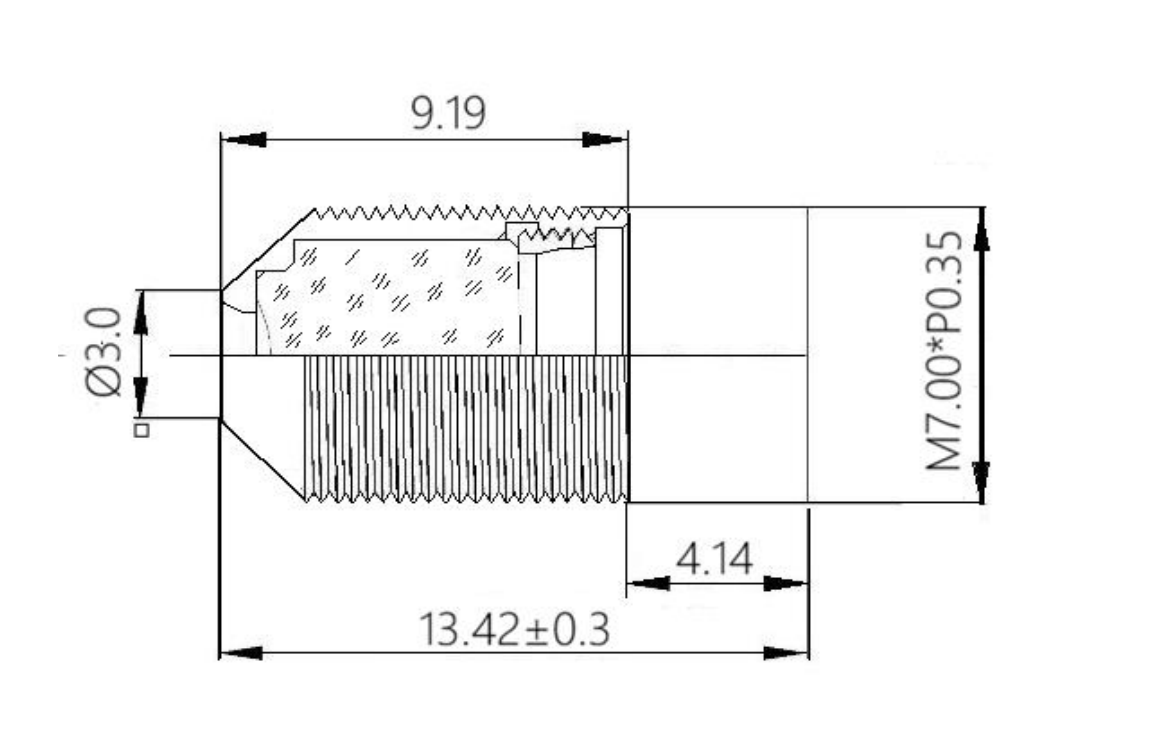

- ממד מכני: TTL הכולל מגיע ל-13.42±0.3 מ"מ, BFL הוא 6.5±0.2 מ"מ; תושבת M7 מבטיחה הרכבה קלה עבור מודולי מצלמה בגודל קטן.

- מבנה אופטי: מכלול עדשות של 4 קבוצות מממש פריסה אופטית קומפקטית, מעגל תמונה מקסימלי Ø7.0 מ"מ, מתאים באופן מושלם לגודל היעד של חיישן 1/2.7 אינץ'.

- שדה ראייה: עדשה מיניאטורית בזווית רחבה מספקת שדה ראייה של 74° באלכסון, 62° אופקי, 33.5° שדה ראייה אנכי. עיוות הטלוויזיה הוא ‑12.00%, מתאים לניטור כללי ללא דרישות עיוות נמוך במיוחד.

- אינדקסים אופטיים: 58.0% תאורה יחסית; כעדשת CRA נמוכה, CRA＜15°, מה שמפחית מאוד את בעיות הפינות האפלות עבור חיישני CMOS.

ShangHai SILK Optical Technology Co., LTD שולטת בקפדנות בסובלנות עבור כל פרמטר מפתח כדי לשמור על עקביות אצווה של עדשת M7 זו.

2. יתרונות ביצועים

- גורם צורה קומפקטי: כעדשה אופטית קומפקטית, אורך כללי קצר במיוחד מותאם למבני מודול מצלמה ממוזערים ביותר, וחוסך מקום פנימי במכשיר.

- תאימות חיישנים: מותאם לפתרון עדשות מצלמה בפורמט קטן של 1/2.7 אינץ'; מאפיין עדשת CRA נמוך מונע ירידה ברגישות החיישן בקצוות התמונה.

- בהירות מסך אחידה: תאורה יחסית גבוהה שומרת על בהירות שמיש על פני מסגרת מלאה, ומפחיתה את עומס העבודה שלאחר העיבוד עבור מערכות ראייה משובצות.

- כיסוי מעשי בזווית רחבה: עדשה מיניאטורית זווית רחבה זו מספקת שדה ראייה הגון ללכידת מידע נוסף על סצנה עם כמות מצלמה מוגבלת.

- הרכבה אמינה: תושבת M7 סטנדרטית מביאה מיקום מכני יציב; ShangHai SILK Optical Technology Co., LTD משלימה בדיקה אופטית מלאה לפני מסירה עבור עדשת מעקב זו.

3. שדות יישום

- מצלמות מעקב מיניאטוריות: עדשת מעקב אופטית זו מתאימה למצלמות אבטחה ביתיות זעירות, מודולי מצלמת IP קומפקטיים לניטור פנימי.

- ציוד ראייה משובץ: העדשה האופטית הקומפקטית פועלת עבור מצלמות עזר תעשייתיות בגודל קטן שנבנו בתוך מכשירים ביתיים חכמים.

- מסופי IoT חזותיים: עדשת מוקד קבועה בגודל 6.2 מ"מ משתלבת במצלמות דלת חכמות, התקני בקרת גישה חזותית המאמצים חיישנים בגודל 1/2.7 אינץ'.

- הדמיה מיניאטורית לצרכן: עדשת המצלמה בפורמט קטן זה חלה על חומרת איסוף חזותי קומפקטית הדורשת ראייה בינונית בזווית רחבה.

- מודולים אופטיים מיניאטוריים מותאמים אישית: מבנה מכלול עדשות של 4 קבוצות תומך בהתאמה משנית מותאמת אישית עבור פרויקטי ראייה מיניאטוריים מיוחדים על ידי ShangHai SILK Optical Technology CO., LTD.
