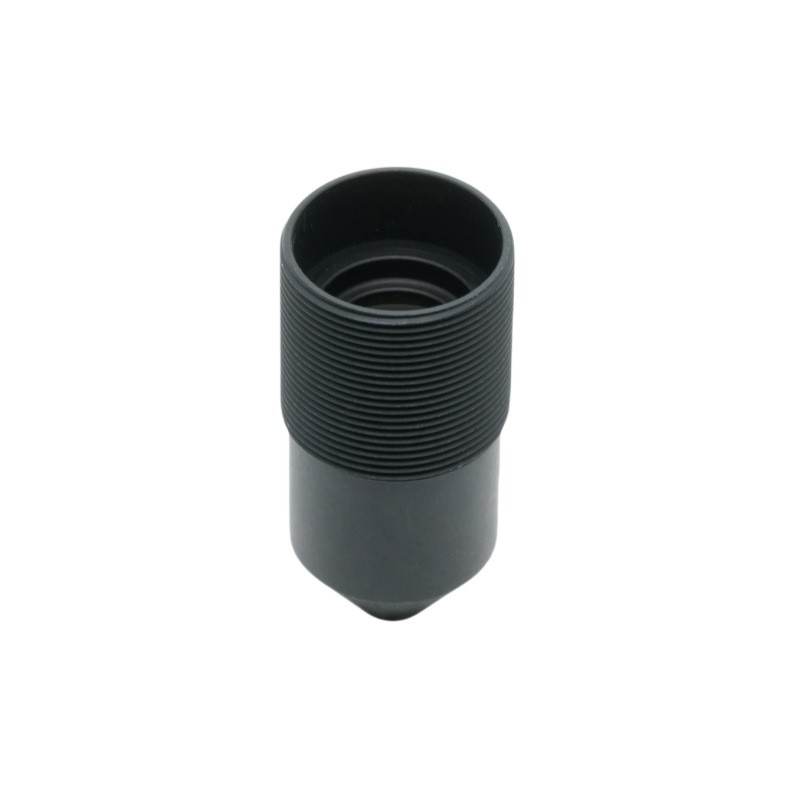

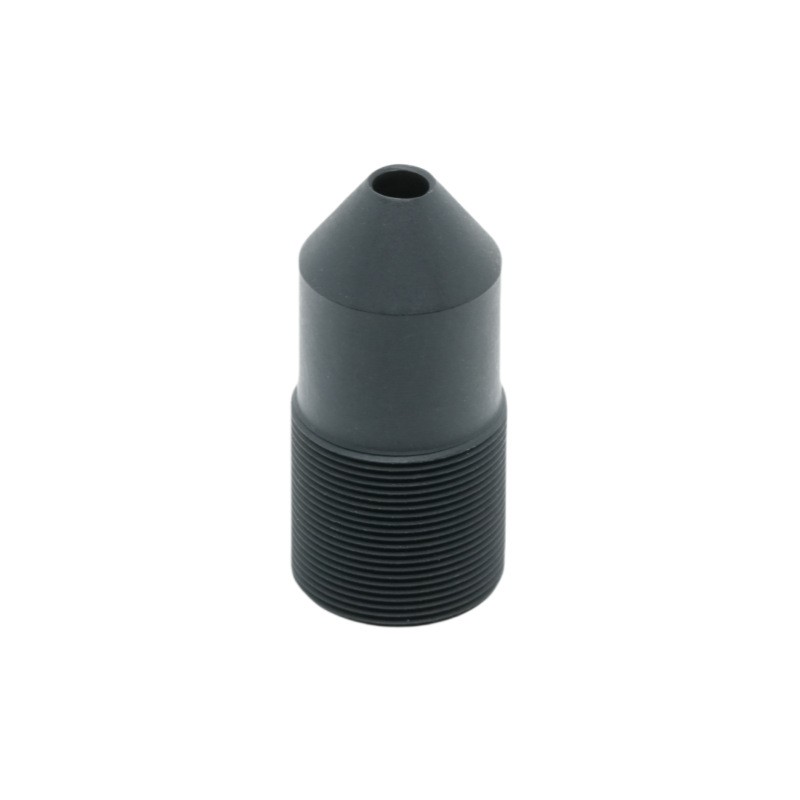

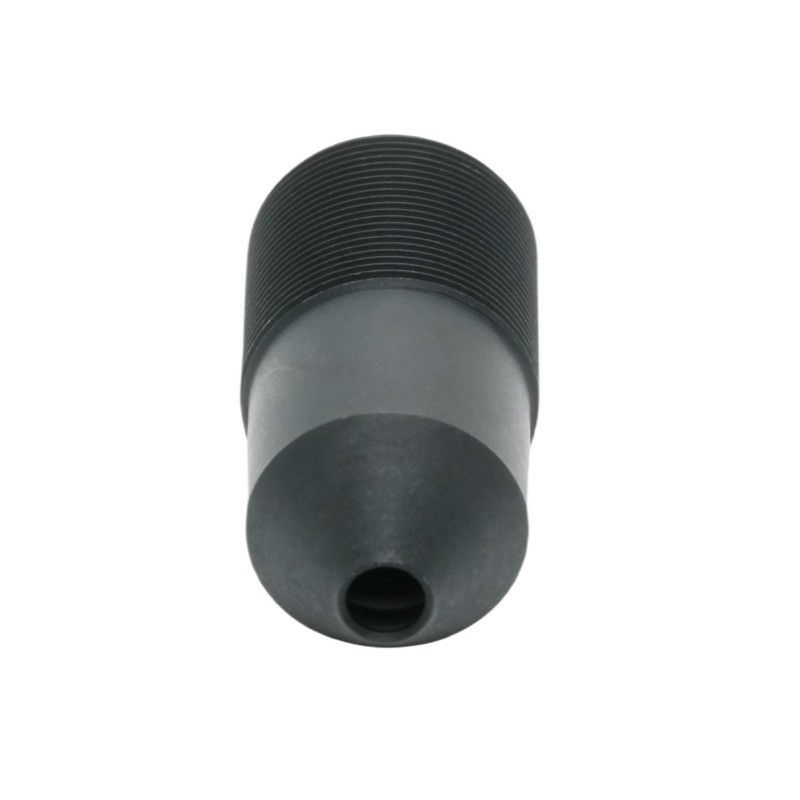

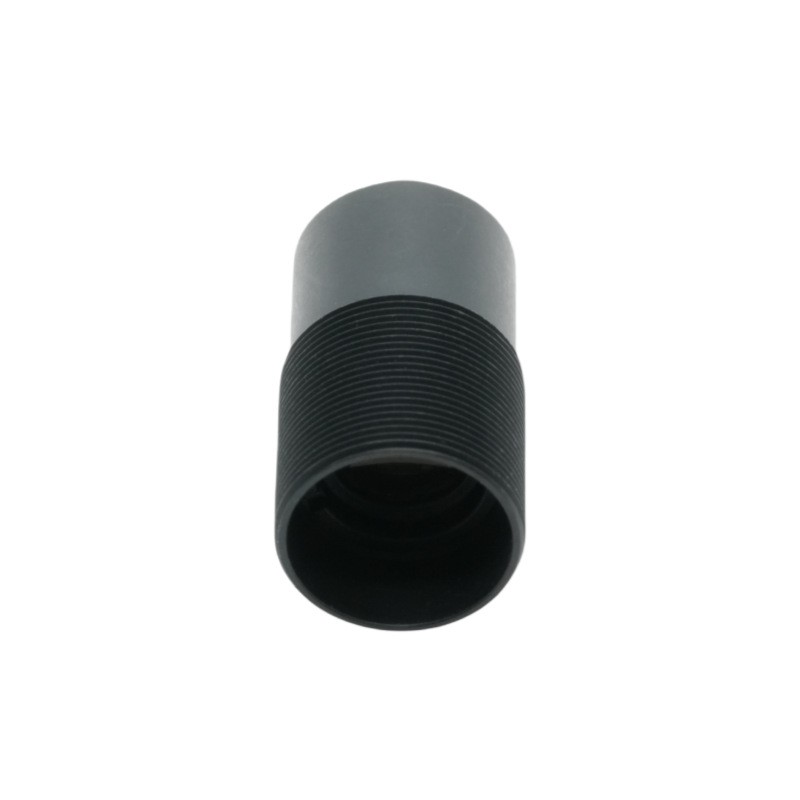

עדשת חרוט מחודדת 16 מ"מ

תקציר מוצר:

ה-PL-1645F-M12 מבית BOSHI Optical Technology הוא עדשה קומפקטית באורך מוקד של 16 מ"מ, צמצם F4.5 עם מוקד קבוע, שתוכננה במיוחד עבור חיישני פורמט 1/2 אינץ'. מעוצבת עם מבנה זכוכית של 4 אלמנטים של זכוכית, עדשת תו M12 זו מספקת 28.3° מעגלים ותומכים בשדה ראייה מרבי של 5 מ"מ ותומכת באלכסון של 8 מ"מ. 1/2 אינץ' ומצלמים קטנים יותר במערכות ראייה מוגבלות בחלל. עם אורך מוקד אחורי מכני של 3.65 מ"מ ואורך מסלול כולל של 28.65 מ"מ בלבד, ה-PL-1645F-M12 משתלב בצורה חלקה במודולי מצלמה ברמת הלוח עבור בדיקה תעשייתית, זיהוי ביומטרי ויישומי הדמיה משובצים. הטכנולוגיה האופטית של BOSHI עשתה אופטימיזציה של עדשת 16 מ"מ F4.5 זו עבור תאורה מעולה מקצה לקצה, והשיגה 95% תאורה יחסית ועיוות טלוויזיה נמוך במיוחד של -0.25%, מה שמבטיח שחזור תמונה נאמן גם בסצנות עם ניגודיות גבוהה. זווית הקרינה הראשית נשלטת בקפדנות מתחת ל-8°, וממזערת את הווינטציה ושינוי הצבע בשילוב עם חיישני CMOS מודרניים. בין אם נעשה בה שימוש באוטומציה של מפעל, קוראי ברקוד לוגיסטיים או מכשירי הדמיה רפואיים, עדשת חיישן 1/2 אינץ' זו מציעה תערובת מאוזנת של רזולוציה, קומפקטיות וחסכוניות. סמוך על BOSHI Optical Technology כדי לספק ביצועים אופטיים אמינים עבור מוצר הראייה מהדור הבא שלך, כאשר PL-1645F-M12 מציבה את רף העדשות לדיוק M12.

תיאור מפורט של המוצר:

1. פרמטר מפורט

אורך מוקד (EFL):16 מ"מ ±5% - מספק פרספקטיבה טלפוטו מתונה, אידיאלי לזיהוי אובייקטים במרחקי עבודה בין 100 מ"מ ל-2000 מ"מ.

צמצם (F/NO):F4.5 ±5% - מאזן תפוקת אור עם עומק שדה, מתאים לסביבות חיצוניות פנימיות ומוארות היטב מבלי לוותר על רזולוציה.

בנייה אופטית:4G (אלמנטים מזכוכית) - מבטיח יציבות תרמית, שידור גבוה ועמידות בפני השפלה סביבתית בהשוואה לעיצובי פלסטיק-זכוכית היברידיים.

מעגל תמונה:Ø8.5 מ"מ מקסימום - מכסה במלואו חיישני 1/2 אינץ' (אלכסון ~8 מ"מ) ותואם לאחור עם פורמטים של 1/2.3 אינץ' ו-1/3 אינץ'.

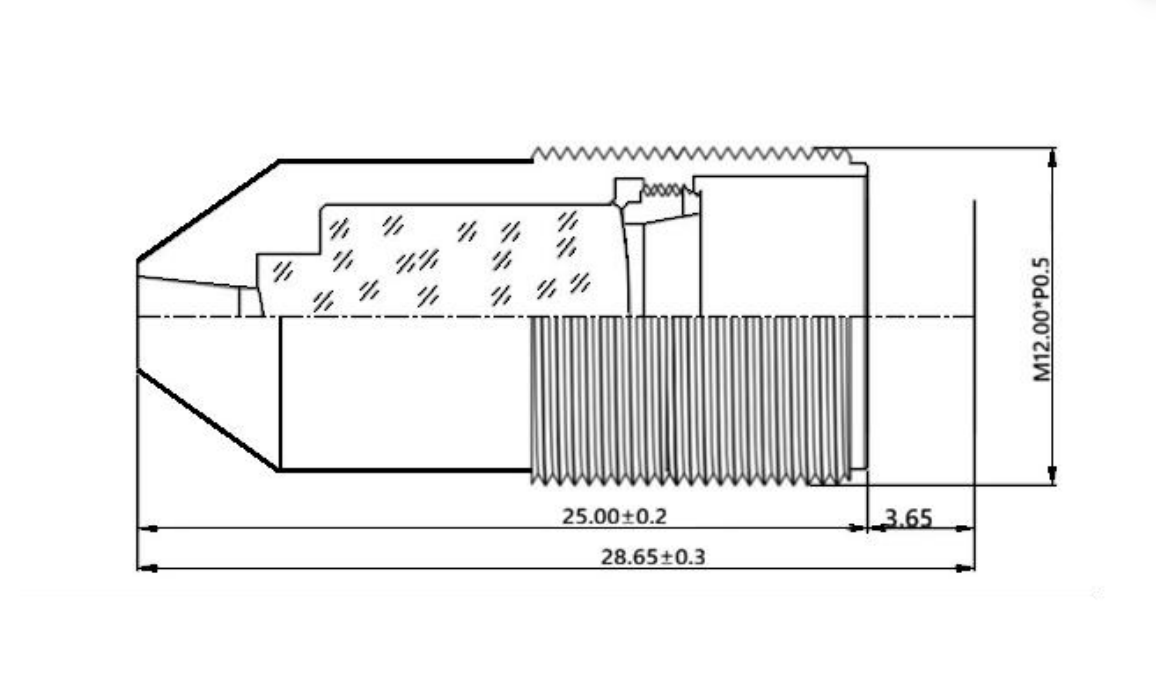

אורך מוקד אחורי מכני:3.65 מ"מ ±0.2 - מאפשר אינטגרציה פשוטה עם לוחות חיישנים סטנדרטיים M12 ומחזיקי מסננים אופציונליים בחיתוך IR.

אורך המסלול הכולל:28.65 מ"מ ±0.3 - פרופיל קומפקטי במיוחד עבור מצלמות ממוזערות במזל"טים, מכשירי כף יד וצמתי מעקב.

עיוות טלוויזיה:-0.25% - עיוות חבית כמעט בלתי נראה, קריטי ליישומי מדידה ו-OCR.

תאורה יחסית:95.0% - אחידות יוצאת דופן, הפחתת הצורך בתיקון שדה שטוח בעיבוד לאחר.

CRA (Chief Ray Angle):<8°- מתאים למערך המיקרו-עדשות של רוב חיישני Sony, ON Semi ו-OmniVision 1/2 אינץ', ומונע הצללת צבע.

הַר:M12×P0.5 - הברגה סטנדרטית בתעשייה להחלפה מהירה ויישור אקטיבי.

2. יתרונות ביצועים

אחידות גבוהה ועיוות נמוך: 95% התאורה היחסית והעיוות של -0.25% מבטיחים שעדשת צמצם F4.5 באורך מוקד של 16 מ"מ מייצרת תמונות מדויקות מבחינה גיאומטרית עם ירידה מינימלית, ומפחיתה את התיקון האלגוריתמי בצינורות ראיית מכונה.

CRA אופטימלי עבור חיישנים מודרניים: עם זווית קרינה ראשית מתחת ל-8°, עדשת חיישן זו בגודל 1/2 אינץ' מבטלת חפצי צבע היקפיים, ומאפשרת איזון לבן עקבי ואמינות צבעים על פני כל השדה - יתרון קריטי לזיהוי פנים ומיון מבוסס צבע.

חסינות מלאה בזכוכית: מבנה ה-4G מתנגד להחלפת מיקוד עקב תנודות טמפרטורה (-20°C עד +70°C), מה שהופך את העדשה התעשייתית ל-M12 לאמינה ברצפות מפעל, קיוסקים חיצוניים ומצלמות נלוות לרכב.

עיצוב מכני קומפקטי: באורך של 28.65 מ"מ בלבד, הוא משתלב במארזים דקים בעוד שה-BFL בגודל 3.65 מ"מ מספק מקום רב לזכוכית כיסוי או ערימות פילטרים, ומפשט את העיצוב המכני עבור שילובי מערכות.

תאימות ל-Plug-and-Play: החוט M12 ומרחק המוקד האחורי הסטנדרטי מאפשרים החלפה ישירה של עדשות קיימות ללא עיצוב מכני מחדש, מה שמפחית את זמן היציאה לשוק עבור יצרני OEM של מצלמות.

3. תחום יישום

ראיית מכונה תעשייתית: תצורת 16 מ"מ F4.5 מצטיינת בזיהוי פגמים בקווי ייצור (למשל, בדיקת PCB, ניתוח שריטות משטח) שבהם הגדלה מתונה ועיוות נמוך הם בעלי חשיבות עליונה.

ביומטריה ובקרת גישה: עדשת החיישן בגודל 1/2 אינץ' מספקת קשתית ותווי פנים חדים במרחקי עבודה של 30-50 ס"מ, בעוד שה-CRA <8° מבטיח תאימות עם חיישנים משופרים ב-NIR להארת IR אקטיבית.

לוגיסטיקה וקריאת ברקוד: FOV של 28.3° והתאורה היחסית הגבוהה מאפשרים פענוח אמין של קודי 1D/2D על פני גדלי אריזה משתנים, אפילו בתאורה לא אחידה.

מערכות OEM משובצות: מהימנעות ממכשולים של מזל"ט ועד אנדוסקופיה רפואית, עדשת התלייה M12 מציעה גורם צורה מוכח לייצור נפח, כאשר טכנולוגיית BOSHI אופטית מספקת תיעוד אופטי ומכני מלא לאינטגרציה מהירה.

ניטור קמעונאות חכם ומדף: פרופיל העיוות הנמוך תומך בהערכת מימדים מדויקת של המוצר ותאימות לפלנוגרמה, בעוד שהמארז הקומפקטי משתלב במצלמות דיסקרטיות צמודות תקרה או בקצה המדף.
