כיצד לציין עדשת הדמיה תרמית: 7 פרמטרים שקונים צריכים לאשר

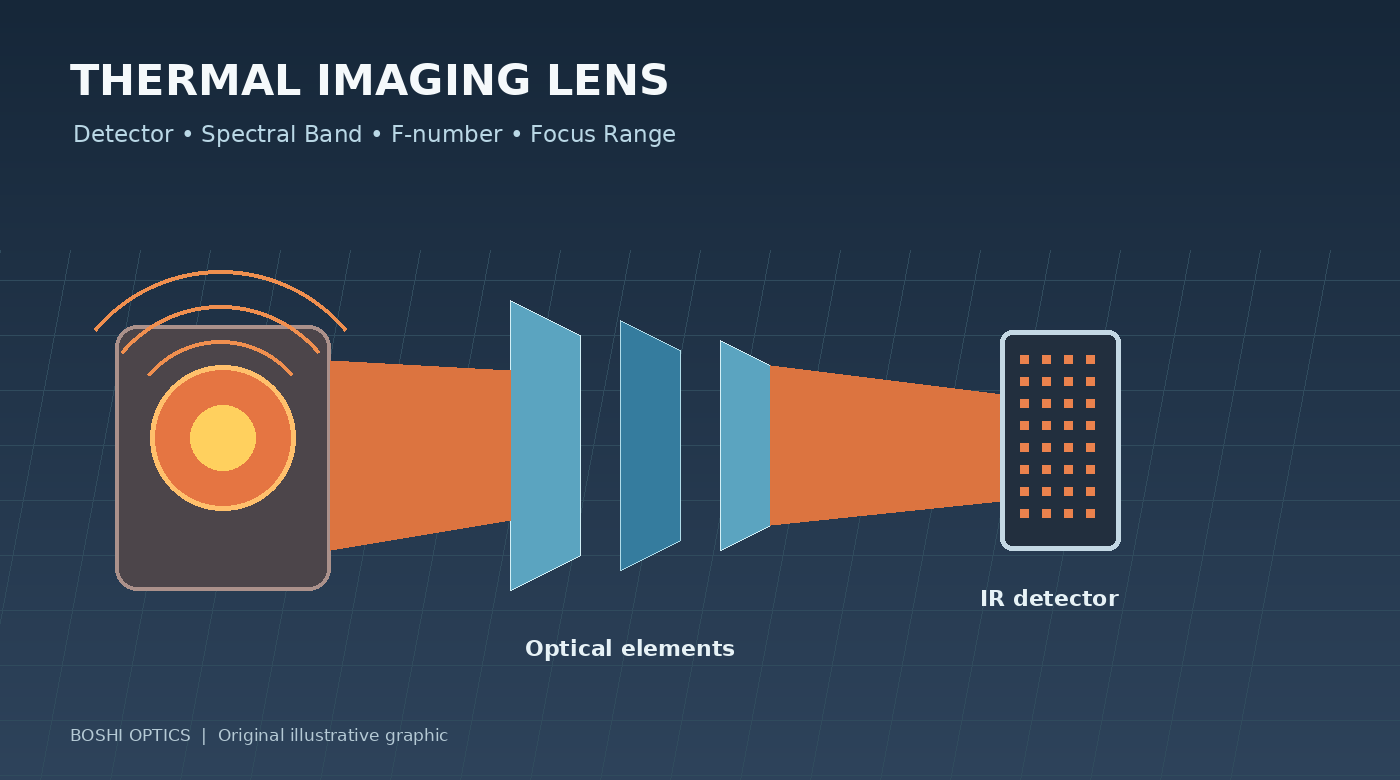

מצלמה תרמית אינה יוצרת תמונה באותו אופן כמו מצלמת אור גלוי קונבנציונלית. הוא מזהה קרינת אינפרא אדום בתוך פס ספקטרלי מוגדר וממיר את האות המתקבל לתמונה תרמית. העדשה חייבת להיות מתוכננת לטווח אורכי גל זה ולהתאים לגלאי וליישום המיועד.

עבור הקונים, האתגר הוא שמפרט עדשה תרמית יכול להכיל כמה פרמטרים שנראים מוכרים - אורך מוקד, מספר F, שדה ראייה וטווח מיקוד - לצד דרישות ספציפיות להדמיית אינפרא אדום. בחירת עדשה לפי אורך מוקד בלבד יכולה להוביל להרכבה שאינה מספקת את הכיסוי, הרגישות או ההתאמה המכנית הצפויה.

מדריך זה מתאר שבעה פרמטרים שכדאי לאשר בעת המקור אעדשת הדמיה תרמיתעבור אבטחה, ניטור תעשייתי, בדיקה או יישומי אינפרא אדום אחרים.

1. אשר את פורמט הגלאי ואת גובה הפיקסלים

התחל עם דגם הגלאי במידת האפשר. לכל הפחות, זהה את רזולוציית הגלאי, האזור הפעיל וגובה הפיקסלים. תצורות גלאים תרמיות נפוצות כוללות ספירת פיקסלים וגובה פיקסלים שונים, והעדשה חייבת לספק עיגול תמונה וביצועים אופטיים המתאימים לגלאי.

גובה פיקסלים הוא המרווח בין פיקסלים של גלאי סמוכים. זה רלוונטי לפרט המרחבי שהמערכת יכולה לדגום, אבל זה לא קובע באופן עצמאי את רזולוציית התמונה הסופית. ביצועים אופטיים, מיקוד, עיבוד אותות, תנאים אטמוספריים וניגודיות מטרה חשובים גם הם.

עדשה המיועדת לפורמט גלאי אחד עשויה שלא לכסות שטח פעיל גדול יותר. לעומת זאת, עדשה עלולה לכסות פיזית את הגלאי אך לא מצליחה לספק את איכות התמונה הנדרשת בקצוות.

בעת בקשת הצעת מחיר, ספק את דגם הגלאי המדויק או את גיליון הנתונים שלו. זה מאפשר לספק האופטי להעריך תאימות במקום להסתמך על תיאור כגון "מצלמה תרמית 640 × 512" בלבד.

2. ציין את הרצועה הספקטרלית ואת החומרים האופטיים

עדשות הדמיה תרמית חייבות להעביר את קרינת האינפרה האדומה הרלוונטית לגלאי וליישום. פס האינפרא אדום עם גלים ארוכים (LWIR) מקושר בדרך כלל למערכות הדמיה תרמית, אך יש לאשר את הטווח הספקטרלי הנדרש מהגלאי ומפרט המערכת במקום להניח.

חומרים אופטיים המתאימים למצלמות אור נראה אינם מתאימים אוטומטית לכל אורך גל אינפרא אדום. יש לקחת בחשבון העברת חומרים, ציפויים, הגנה על פני השטח ודרישות סביבתיות עבור הרצועה הספקטרלית המיועדת.

הבהירו את טווח אורכי הגל הנדרש והאם העדשה חייבת לכלול ציפוי נגד השתקפות או אלמנט קדמי מגן. אם המצלמה תפעל בחוץ, שאל כיצד מוגן המשטח האופטי החשוף ואילו מגבלות ניקוי או טיפול חלות.

אל תניח ש"עדשת אינפרא אדום" מתארת ​​קטגוריית מוצר יחידה הניתנת להחלפה. להדמיה כמעט אינפרא אדום ולהדמיה תרמית עם גלים ארוכים יש דרישות אופטיות שונות. הרצועה המדויקת היא אחד הפרטים הראשונים שספק צריך לאשר.

3. בחר אורך מוקד על סמך מרחק המטרה והכיסוי

אורך המוקד וממדי הגלאי קובעים יחד את שדה הראייה הזוויתי. מבחינה מעשית, הבחירה תלויה בכמה מהסצנה המצלמה צריכה לכסות וכמה רחוק תהיה המטרה.

אורך מוקד קצר יותר מספק בדרך כלל שדה ראייה רחב יותר על אותו גלאי, מה שיכול להיות שימושי לניטור אזור. אורך מוקד ארוך יותר מצמצם את התצוגה ויכול למקם יותר פיקסלים על פני יעד מרוחק, בתנאי שהמערכת האופטית והתנאים האטמוספריים תומכים בפרט הנדרש.

לפני בחירת אורך מוקד, הגדירו את מרחק המטרה, גודל המטרה, הכיסוי האופקי והאנכי הנדרש, והאם על המצלמה לצפות באובייקטים קרובים ורחוקים כאחד. תרשים סצנה פשוט מועיל לעתים קרובות.

אם המערכת חייבת לזהות חפץ קטן במרחק ידוע, השאלה היא לא רק אם המטרה מופיעה בתמונה. זה האם המטרה תופסת מספיק פיקסלים גלאי, עם ניגודיות מספקת, עבור משימת הזיהוי או המדידה המיועדת. זה עשוי לדרוש הערכה ברמת המערכת ולא חישוב אורך מוקד בלבד.

4. הבן את מספר ה-F ואת הפשרות שלו

מספר ה-F מתאר את היחס בין אורך המוקד לקוטר הצמצם האפקטיבי. בהדמיה תרמית, מספר F נמוך יותר יכול לעזור למערכת האופטית לאסוף יותר קרינה, אשר עשויה להיות בעלת ערך בעת זיהוי מטרות עם ניגודיות נמוכה או עבודה עם זמן אינטגרציה מוגבל.

עם זאת, מספר F נמוך יותר אינו פתרון אוניברסלי. יש לקחת בחשבון גם מורכבות עיצוב אופטי, בקרת סטייה, גודל עדשה, עלות, סבילות פוקוס ואיכות תמונה על פני השדה. הגלאי, האלקטרוניקה, תהליך הכיול ותנאי הפעולה משפיעים על התמונה התרמית הסופית.

בעת השוואת עדשות מועמדות, אשר את מספר ה-F לצד הפס הספקטרלי הנדרש, הגלאי, אורך המוקד ושדה הראייה. הימנע מהשוואת נתוני צמצם מבלי לבדוק אם המוצרים מיועדים לאותן דרישות מערכת.

הצמצם המתאים הוא זה שעומד ביעדי הרגישות ואיכות התמונה במסגרת מגבלות הגודל, העלות והייצור של הפרויקט.

5. הגדירו טווח מיקוד ומרחק עבודה מינימלי

ניתן להשתמש במצלמה תרמית לניטור למרחקים ארוכים, לבדיקה מדוקדקת או לשילוב של שניהם. לכן יש לציין במפורש את טווח המיקוד הנדרש.

יישומים מסוימים מתמקדים באינסוף או קרוב, בעוד שאחרים צריכים לבדוק ציוד או רכיבים במרחקים קצרים יותר. עדשה המותאמת לטווח אחד עשויה שלא לספק ביצועים מקובלים בכל טווח אחר. יש לאשר מרחק מיקוד מינימלי, מנגנון מיקוד ואפשרות לכוונון מיקוד לפני בחירת המכלול.

אם המצלמה תותקן מאחורי חלון מגן, כלול את החלון בדיון המערכת. החומר, העובי והמיקום שלו עשויים להשפיע על השידור או הביצועים האופטיים, בהתאם לפס הספקטרלי ולעיצוב.

ספק את מרחקי היעד הקרובים והרחוקים ביותר, וזהה אם המיקוד חייב להיות מתכוונן בשטח או קבוע במהלך ההרכבה. פרטים אלה חשובים במיוחד עבור ציוד OEM שבו העדשה תשולב במארז אטום או קומפקטי.

6. אשר את שדה הראייה, העיוות וכיסוי התמונה

יש להעריך עדשה תרמית עבור שדה הראייה הנדרש והחלק של הגלאי שחייב להישאר שמיש. הזווית הנומינלית היא רק חלק מהתמונה.

תאורה יחסית, עיוות וביצועים אופטיים על פני השדה יכולים להשפיע על האופן שבו מטרות מופיעות באופן עקבי מהמרכז ועד לקצוות. עבור יישומים הכוללים מדידה, מעקב או ניתוח אוטומטי, התנהגות עיוות וכיול עשויים להיות חשובים במיוחד.

אם המצלמה צריכה לכסות מסדרון ספציפי, מכונה, ארון חשמל או אזור חיצוני, ספק את ממדי הסצנה ואת המרחק בין המצלמה למטרה. בקש את שדה הראייה האופקי והאנכי, לא רק את הערך האלכסוני, כאשר לאפליקציה יש יחס רוחב-גובה מוגדר.

כמו כן, הבהירו האם המצלמה תשמש לתצפית איכותית, זיהוי אוטומטי או מדידת טמפרטורה. משימות אלו יכולות להציב דרישות שונות ממערכת ההדמיה השלמה. מפרט עדשה צריך להיות קשור לתוצאה המיועדת, לא רק לרשימה של מספרים אופטיים.

7. בדוק דרישות סביבתיות, מכניות וייצור

עדשות הדמיה תרמית משמשות לעתים קרובות בסביבות תובעניות, כולל ניטור חיצוני, בדיקה תעשייתית וציוד הפועל על פני טווח טמפרטורות רחב. ציין את טמפרטורות הפעולה הצפויות, חשיפה ללחות, רעידות, הגנה מפני אבק וכל דרישות איטום רלוונטיות.

אינטגרציה מכנית ראויה לתשומת לב שווה. אשר את ממשק ההרכבה, קוטר העדשה, אורך המסלול הכולל, מיקום הגלאי, המקום הפנוי ושיטת התאמת המיקוד. אם העיצוב כולל אלמנט קדמי או חלון מגן, הבהירו את תפקידו ואת המאפיינים הנדרשים.

עבור פרויקטים של OEM, ספק את כמות האב-טיפוס הצפויה, נפח שנתי משוער, עלות יחידת יעד ולוח זמנים של הפרויקט. תשומות מסחריות אלו עוזרות לספק לקבוע אם עדשה סטנדרטית מתאימה או שיש להעריך עיצוב מותאם אישית.

לבסוף, הגדר כיצד דגימות יוערכו. הגלאי, העדשה, הכיול וסביבת הבדיקה צריכים להיות עקביים עם השימוש המיועד. הסכימו על מרחק הבדיקה, הליך המיקוד, תנאי היעד וקריטריוני הקבלה לפני אישור ייצור המוני.

מסקנה: ציין את כל מערכת ההדמיה התרמית

בחירת עדשת הדמיה תרמית דורשת יותר מהתאמת אורך מוקד או מספר F. פורמט גלאי, גובה פיקסלים, פס ספקטרלי, שדה ראייה, טווח מיקוד, ביצועים אופטיים, אילוצים מכניים וסביבת הפעלה כולם משפיעים על האם העדשה מתאימה.

גיליון נתונים מלא של גלאים, מידע על מרחק מטרה, דרישות זירה ושרטוט מכני מספקים בסיס הרבה יותר חזק להערכה מאשר בקשה קצרה ל"עדשה תרמית".

Boshi Optics, חלק מShanghai Silk Optical Technology Co., Ltd., מציעה מוצרים אופטיים ליישומי הדמיה, כולל אפשרויות של עדשות הדמיה תרמית ופיתוח אופטי מותאם אישית. אם אתה מחפש עדשה למצלמה תרמית חדשה, שתף את דגם הגלאי, הרצועה הספקטרלית, שדה הראייה הנדרש, טווח המיקוד והממדים המכניים הזמינים.

חקור שלנומוצרי עדשות הדמיה תרמיתופתרונות אופטיים מותאמים אישית , או צור איתנו קשר דרך האתר בושי אופטיקה לדון בבקשתך.
