מדוע תאימות המערכת חשובה יותר ממפרטים בודדים

פרויקט מצלמה יכול להיראות מושלם על הנייר.

לחיישן יש את הרזולוציה הנדרשת. לעדשה יש את אורך המוקד שצוין. חוט ההרכבה מתאים. התקציב מאושר.

עם זאת המדגם הראשון מייצר תמונות מאכזבות.

הפינות מטושטשות. התמונה כהה מהצפוי. המיקוד משתנה כאשר טמפרטורת המצלמה עולה. או שהעדשה לוכדת אזור אחר בסצנה ממה שצפה צוות ההנדסה.

בעיות אלו אינן אומרות בהכרח שהעדשה פגומה. לפעמים, הבעיה היא שהעדשה נבחרה כרכיב אינדיבידואלי ולא הוערכה כחלק ממערכת הדמיה שלמה.

עבור יצרני מצלמות ומפתחי מוצר, ההבחנה הזו חשובה. מפרט עדשה טוב אינו זהה למערכת מצלמה מותאמת היטב.

1. מדוע התאמה לדירוג המגה-פיקסל אינה מספיקה

גישה נפוצה אחת לבחירת עדשות היא להתאים את דירוג המגה-פיקסל המפורסם של העדשה לחיישן המצלמה.

זהו מסנן ראשוני שימושי, אך אינו מבטיח את איכות התמונה הצפויה.

התוצאה בפועל תלויה במספר גורמים, כולל גודל פיקסל, רזולוציה אופטית, ניגודיות, מיקום שדה התמונה, מאפייני החיישן ועיבוד תמונה.

שקול מצלמה המשתמשת בחיישן ברזולוציה גבוהה. מרכז התמונה עשוי להיראות חד, בעוד שפרטים עדינים ליד הפינות נראים רכים יותר. תווית מגה פיקסל בודדת לא יכולה לתאר את ההבדל הזה במלואו.

זו הסיבה שהמהנדסים מרבים להעריך את פונקציית העברת המודולציה (MTF), המתארת ​​עד כמה מערכת הדמיה משחזרת ניגודיות בתדרים מרחביים שונים.

השאלה המעשית היא לא רק אם עדשה תומכת בספירת מגה פיקסל מסוימת. האם העדשה יכולה לספק את הפרטים הנדרשים על פני שטח התמונה שחשוב לאפליקציה.

עבור מצלמת אבטחה, ביצועי פינות עשויים להשפיע על היכולת לזהות פרטים על פני סצנה רחבה. עבור מצלמת בדיקה, איכות התמונה באזור מדידה ספציפי עשויה להיות חשובה יותר.

קריטריוני ההערכה הנכונים תלויים במה שהמצלמה צריכה לעשות בפועל.

2. שדה הראייה תלוי ביותר מאורך המוקד

עדשת 2.8 מ"מ קשורה לרוב להדמיה בזווית רחבה, בעוד שאורך מוקד ארוך יותר לוכד בדרך כלל שדה ראייה צר יותר בתנאים דומים.

עם זאת, אורך המוקד לבדו אינו קובע את שדה הראייה הסופי.

גם מידות החיישן חשובות. כך גם הסידור הפיזי של המצלמה ביחס למטרה.

דמיינו שני מודולי מצלמה המשתמשים בעדשות בעלות אורך מוקד זהה. אם לחיישנים שלהם יש מימדים פעילים שונים, הם לא בהכרח ילכדו את אותו אזור סצנה אופקי או אנכי.

מרחק עבודה מציג שיקול מעשי נוסף. עדשה המכסה את האזור הרצוי במרחק אחד עלולה לצלם יותר מדי או מעט מדי כאשר המצלמה מותקנת במקום אחר.

לפני סיום עדשה, אשר שלושה דברים:

ממדי ההדמיה הפעילים של החיישן

שדה הראייה האופקי והאנכי הנדרש

מרחק העבודה בין המצלמה למטרה

במידת האפשר, ספק שרטוט של ההתקנה המיועדת או צילום המראה את מיקום המצלמה.

פרטים אלו עוזרים לצוות האופטי להעריך האם אורך המוקד המוצע מתאים במקום להסתמך על מפרט נומינלי בלבד.

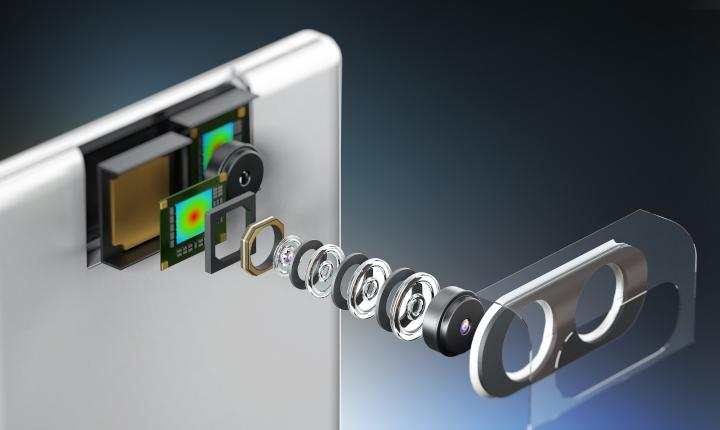

3. ההתאמה המכנית יכולה להשפיע על ביצועים אופטיים

ייתכן שלעדשה יש את החוט הנכון ועדיין לא מתאימה למודול מצלמה מסוים.

תאימות מכנית כוללת יותר מאשר אם ניתן להבריג את החלקים יחד.

החלל הזמין, מרחק העדשה לחיישן, סובלנות הרכבה, עיצוב הבית ושיטת התאמת המיקוד יכולים כולם להשפיע על ההרכבה הסופית.

לדוגמה, מוצר קומפקטי עשוי להטיל הגבלה קפדנית על אורך המסלול הכולל (TTL). עדשה העומדת בדרישות האופטיות אך חורגת מהשטח הפנוי אינה פתרון מעשי.

באופן דומה, שינוי במבנה או במבנה הרכבה עשוי לשנות את מיקום העדשה ביחס לחיישן.

לפרויקט מותאם אישית, כדאי לשתף את השרטוט המכני לפני סיום העיצוב האופטי.

פרטים חשובים כוללים את סוג התושבת, ממדי העדשה המרביים, מיקום החיישן, טווח ההתאמה הזמין וכל הגבלה המוטלת על ידי המארז.

זה רלוונטי במיוחד עבור מצלמות אבטחה קומפקטיות, מודולי הדמיה לרכב, התקני ראייה משובצים ומערכות אנדוסקופ רפואיות.

ככל שהדרישות האופטיות והמכניות נבחנות ביחד, כך הסיכון לגילוי בעיית אינטגרציה קטן יותר לאחר ייצור דגימות.

4. תנאי תאורה יכולים לשנות את בחירת העדשה הנכונה

עדשה המיועדת לסביבה פנימית מוארת עשויה להיות לא הבחירה הטובה ביותר עבור מצלמה הפועלת בחוץ בלילה.

תנאי התאורה משפיעים על הדרישות האופטיות, אך הפתרון הוא לא תמיד לבחור בעדשה בעלת הצמצם הגדול ביותר.

צמצם רחב יותר יכול לאפשר ליותר אור להגיע לחיישן, וזה שימושי ביישומים עם תאורה נמוכה. עם זאת, איכות התמונה תלויה גם בגורמים כמו עומק שדה, בקרת סטייה, רגישות החיישן, הגדרות חשיפה ומרחק העבודה המיועד.

הדמיית אינפרא אדום מציגה שיקולים נוספים.

לדוגמה, מצלמה המשתמשת בתאורת אינפרא אדום של 850 ננומטר או 940 ננומטר עשויה לדרוש תצורת עדשה ופילטר המתאימה לאותו טווח אורכי גל. אין להניח שמערכת המיועדת בעיקר לאור נראה באופן אוטומטי מספקת ביצועים מקבילים בתנאים קרובים לאינפרא אדום.

עבור מצלמות אבטחה ליום וללילה, יש להעריך יחד את העדשה, סידור המסנן, החיישן ואסטרטגיית ההארה.

המטרה היא לא למקסם מפרט אחד בנפרד. זה כדי להשיג את התמונה הנדרשת בתנאי ההפעלה בפועל.

5. יציבות טמפרטורה היא דרישה ברמת המערכת

הטמפרטורה יכולה להשפיע על רכיבים אופטיים ומכאניים כאחד.

שינויים בממדי החומר ובמאפייני השבירה עשויים לשנות את מיקום המוקד או לשנות את איכות התמונה כאשר הסביבה משתנה. גודל ההשפעות הללו תלוי בעיצוב האופטי, בחומרים, בבנייה המכנית ובטווח טמפרטורת הפעולה.

עדשה המתפקדת היטב במהלך בדיקת מעבדה קצרה בטמפרטורת החדר עשויה להזדקק להערכה נוספת לפני השימוש במוצר חיצוני או רכב.

עבור פרויקטים עם דרישות סביבתיות תובעניות, ציין את טווח טמפרטורת ההפעלה הצפוי מוקדם.

לאחר מכן, צוות ההנדסה יכול לקבוע אם יש לשקול שינויי מיקוד הקשורים לטמפרטורה, בחירת חומר, פיצוי מכני או אימות נוסף.

חשוב לא להניח שכל עדשה צריכה עיצוב אטרמי. הפתרון המתאים תלוי באפליקציה, בשינוי הביצועים המקובל ובדרישות המערכת הכוללות.

6. מתי כדאי לבחור עדשה מותאמת אישית?

לא כל פרויקט מצלמה צריך עיצוב אופטי חדש.

עדשה סטנדרטית עשויה להיות הבחירה החסכונית והמעשית ביותר כאשר היא כבר עומדת בדרישות החיישן, שדה הראייה, המכאניות והסביבה.

פיתוח מותאם אישית הופך לשקול כאשר מוצרים קיימים אינם יכולים לעמוד באילוצים חשובים אחד או יותר.

סיבות אופייניות כוללות:

קוטר עדשה לא סטנדרטי או אורך מסלול כולל

שדה ראייה ספציפי בתוך מעטפת מכנית מוגבלת

דרישות מיוחדות של אורך גל או סינון

דרישות תובעניות לאיכות תמונה בכל תחום התמונה

תנאים סביבתיים ספציפיים ליישום

דרישות אינטגרציה שעדשות סטנדרטיות אינן יכולות לעמוד בהן

יש גם שיקול מסחרי.

עיצוב מותאם אישית עשוי לכלול עבודות הנדסה, כלי עבודה, בדיקות והסמכה נוספות. התאמתו תלויה אפוא בהיקף הייצור הצפוי, עלות היעד, לוח הזמנים של הפיתוח וערך העמידה בדרישות הספציפיות.

נקודת ההתחלה הטובה ביותר היא להגדיר את התוצאה הנדרשת ולהשוות בין אפשרויות ריאליות - לא להניח שהתאמה אישית תמיד טובה יותר מהסטנדרט.

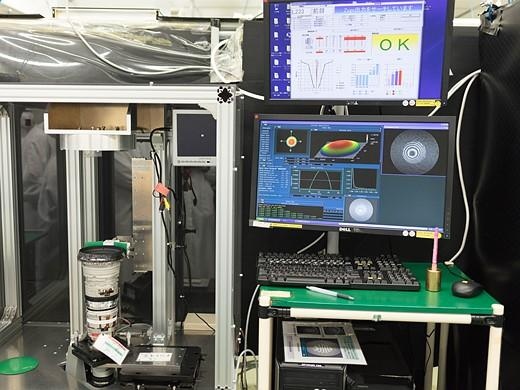

7. הערך את העדשה כחלק ממערכת ההדמיה השלמה

לפני אישור עדשה לייצור המוני, שקול כיצד היא מתפקדת בתצורת המצלמה המיועדת.

תהליך הערכה שימושי כולל:

ראשית, אשר תאימות.

בדוק את החיישן, שדה הראייה, הרכבה, הממדים המכניים והדרישות הספקטרליות.

שנית, דגימות מייצגות לבדיקה.

הערך תמונות במרחק העבודה המיועד, בצמצם, בתאורה ובמיקומי שטח רלוונטיים.

שלישית, ודא את הקריטריונים החשובים לביצועים.

אלה עשויים לכלול פירוט תמונה, עיוות, בהירות פינות, יציבות מיקוד או דרישות אחרות ספציפיות ליישום.

לבסוף, קבע קריטריונים לקבלת ייצור.

לאחר אישור המדגם, תיעד את המפרטים הרלוונטיים ואת תנאי הבדיקה, כך שניתן יהיה להעריך באופן עקבי חלקות ייצור עתידיות.

התהליך המדויק ישתנה לפי בקשה. עדשת מעקב קומפקטית ועדשת הדמיה רפואית מיוחדת אינן דורשות בהכרח את אותו הליך הסמכה.

מה שחשוב הוא שקריטריוני הקבלה משקפים את אופן השימוש במצלמה בפועל.

בניית מצלמה טובה יותר מתחילה בשילוב אופטי טוב יותר

ב-Boshi Optics, חלק מ- Shanghai Silk Optical Technology Co., Ltd., אנו עובדים על עיצוב, פיתוח וייצור של עדשות אופטיות עבור יישומים הכוללים אבטחה, הדמיה לרכב, מזל"טים, אנדוסקופים רפואיים ומערכות הדמיה אחרות.

עבור פרויקטים עם דרישות ספציפיות, הדיונים הפרודוקטיביים ביותר מתחילים ביישום המלא: החיישן, שדה הראייה, מרחק העבודה, שטח מכני פנוי, תנאי תאורה, סביבת הפעלה ונפח ייצור צפוי.

פרטים אלו עוזרים לקבוע האם עדשה קיימת מתאימה או שפתרון מותאם אישית ראוי להערכה נוספת.

אם אתה מפתח מצלמה חדשה או נתקל בבעיות באיכות התמונה עם מודול קיים, שתף את פרטי היישום שלך עם Boshi Optics.

הצוות שלנו יכול לסקור את הדרישות הזמינות ולדון באפשרויות עדשות אפשריות, אפשרויות התאמה אישית והצעדים הבאים לקראת הערכה לדוגמה.

פרויקט עדשות מוצלח לא מתחיל בגיליון המפרט הארוך ביותר. זה מתחיל בהבנה מה המצלמה צריכה להשיג.

חקור את הפתרונות האופטיים המותאמים אישית שלנו או צור קשר עם Boshi Optics דרך שלנואתר רשמילדון בפרויקט שלך.
