כיצד לבחור עדשת אנדוסקופ ליישום שלך

לעדשת אנדוסקופ יש עבודה קשה. זה חייב להתאים לכלי צר תוך הפקת תמונה שימושית במרחק קצר, לעתים קרובות בחלל שבו התאורה והמיקום מוגבלים בחוזקה.

לכן בחירת עדשת אנדוסקופ אינה רק עניין של בחירת הקוטר הקטן ביותר הזמין או שדה הראייה הרחב ביותר. עדשה שמצלמת סצנה רחבה עשויה להראות פחות פרטים לכל אובייקט. עיצוב מותאם למרחק עבודה מסוים עשוי שלא לשמור על אובייקט קרוב או רחוק יותר בפוקוס מקובל. מגבלות מכניות יכולות גם להגביל את התצורות האופטיות הזמינות למעצב.

בין אם האפליקציה היא הדמיה רפואית, בדיקה תעשייתית או צורה אחרת של הדמיה פנימית, נקודת המוצא הטובה ביותר היא להגדיר מה המצלמה חייבת לחשוף ובאילו תנאים.

1. הגדירו את משימת הבדיקה והיעד

התחל בתיאור מה האנדוסקופ צריך לראות. האם המטרה היא לבדוק משטח לשריטות, לבחון חלל, לזהות תכונה קטנה או לספק מבט כללי על חלל פנימי? המטרה והמשימה קובעים אילו מאפייני תמונה חשובים ביותר.

עבור מערכת בדיקת פגמים, היכולת להבחין בפרטים קטנים עשויה להיות חשובה יותר מאשר לכידת הסצנה הרחבה ביותר האפשרית. עבור ניווט דרך חלל או צינור, כיסוי רחב יותר עשוי להיות שימושי. יישומים מסוימים זקוקים לשניהם, מה שיכול לדרוש פשרות או ארכיטקטורת מצלמה שונה.

תאר גם את חומר המטרה והמשטח. אובייקטים מחזירי אור, שקופים, כהים או בעלי מרקם יכולים להתנהג בצורה שונה תחת אותה תאורה. אם האנדוסקופ יפעל בנוזל או מאחורי חלון מגן, ציין זאת מוקדם; הנתיב האופטי לא בהכרח שווה ערך להגדרה מבוססת אוויר רגילה.

תמונות של המטרה, שרטוט של השטח הפנוי ודוגמאות של תמונות מקובלות לעומת לא מקובלות עוזרות לעתים קרובות יותר ממפרט קצר בלבד.

2. שדה ראייה: כמה העדשה יכולה לראות?

שדה ראייה (FOV) מציין את מידת הזווית של הסצנה שנלכדה על ידי העדשה. ביישומי אנדוסקופ, FOV רחב יכול לעזור למשתמש לראות יותר מהאזור שמסביב מבלי להזיז את המכשיר כל כך.

עם זאת, כיסוי רחב יותר אינו אוטומטי טוב יותר. כאשר רזולוציית החיישן נשארת קבועה, סצנה גדולה יותר עשויה להשאיר פחות פיקסלים על פני תכונה קטנה. עיצובים בעלי זווית רחבה מאוד עשויים גם להכניס עיוות, אשר עשוי להיות מקובל עבור כיוון חזותי אך פחות מתאים כאשר יש להעריך את הגיאומטריה במדויק.

בעת ציון FOV, הבהיר אם הדרישה היא אופקית, אנכית או אלכסונית. ציין את פורמט החיישן או הדגם, מכיוון שאותה עדשה יכולה לייצר כיסוי שונה עם ממדי חיישן שונים. אם מטרה חייבת להתאים לתמונה במרחק מוגדר, ספק גם את מידות המטרה ומרחק העבודה.

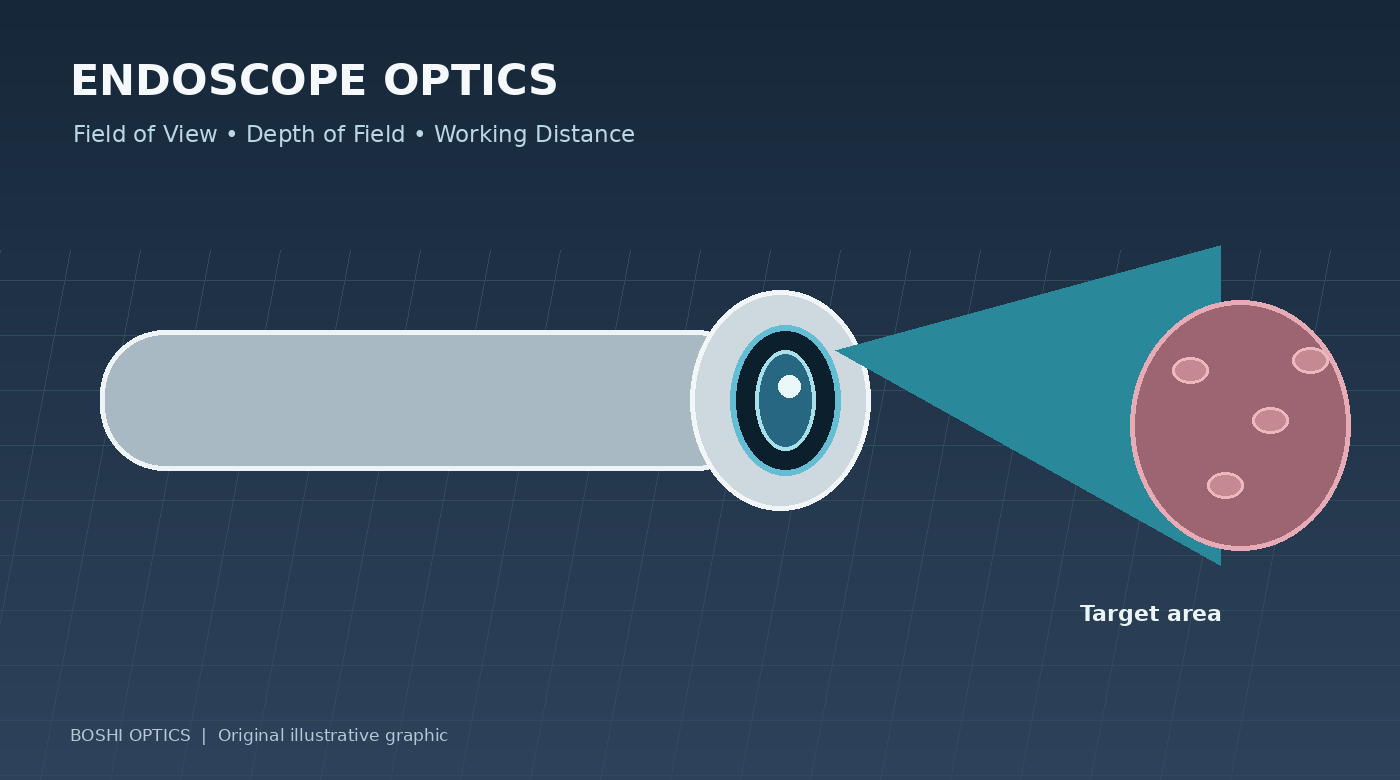

ציור פשוט המציג את קצה העדשה, המטרה והאזור הנראה הנדרש יכול לעזור למעצב האופטי לקבוע אם שדה הראייה המוצע מתאים.

3. עומק שדה ומרחק עבודה מחוברים

מרחק עבודה הוא המרחק מהעדשה או מנקודת התייחסות שצוינה בבירור למטרה. עומק שדה (DOF) מתאר את טווח מרחקי האובייקט שבהם התמונה נשארת חדה באופן מקובל בתנאים מוגדרים.

יש לדון בשני הפרמטרים הללו יחד. עדשה המותאמת לטווח מרחק צר עשויה לספק פרטים חזקים בנקודת הבדיקה המיועדת אך להיות פחות שימושית כאשר המטרה מתקרבת או מתרחקת. עומק שדה גדול יותר עשוי לשפר את הסבילות לשונות מרחק, אם כי התוצאה תלויה בעיצוב אופטי, בצמצם, ברזולוציית החיישן ובקריטריונים המשמשים להגדרת חדות מקובלת.

עבור אנדוסקופ, כדאי לספק את מרחק העבודה הנומינלי, את מרחק המטרה הצפוי הקרוב ביותר ואת המרחק הרחוק ביותר שחייב להישאר שמיש. אם המכשיר חייב לבדוק גם משטח סמוך וגם חלל רחב יותר, אמור זאת במקום לספק רק מרחק מועדף אחד.

הימנע מלבקש "DOF גדול" מבלי לתאר את טווח הפעולה בפועל. טווח מרחק מספרי או כמה עמדות יעד מייצגות מקלות על ההערכה והבדיקה של הדרישה.

4. מדוע המדיום האופטי חשוב

מערכת אופטית המיועדת לשימוש באוויר עשויה להתנהג אחרת כאשר משתמשים בה במדיום אחר, כגון מים או סביבה מלאה בנוזל. מקדם השבירה של המדיום שמסביב משנה את האופן שבו האור מתכופף בממשקים אופטיים ויכול להשפיע על המיקוד, שדה הראייה הנראה ומאפייני הדמיה אחרים.

זה חשוב במיוחד כאשר אנדוסקופ מיועד לבדיקה מתחת למים או ליישום אחר שבו המשטח האופטי הקדמי יוצר קשר עם מדיום השונה מאוויר. בדיקת עדשה באוויר בלבד עשויה שלא לחזות במלואה את התנהגותה הסופית בסביבה המיועדת.

בעת תיאור היישום, ציין אם העדשה תפעל באוויר, במים או מאחורי חלון מגן שקוף. כלול את החומר והעובי של החלון אם ידוע. אם המערכת תהיה שקועה, הגדירו את מרחקי העבודה הרלוונטיים ואת התנאים שבהם יש להעריך את איכות התמונה.

הגדרת המבחן המתאימה צריכה לשקף את היישום הסופי ככל האפשר. עבור פרויקטים מיוחדים, הצוות האופטי והלקוח צריכים להסכים על מדיום ההתייחסות, מרחק היעד, הליך המיקוד וקריטריוני הקבלה של איכות התמונה לפני אישור לדוגמה.

5. קוטר ועיצוב מכני יכולים להגביל את הפתרון האופטי

עדשות אנדוסקופ פועלות לעתים קרובות תחת אילוצי גודל תובעניים. הקוטר החיצוני והאורך הכולל משפיעים על מספר האלמנטים האופטיים שניתן להכיל, כיצד מורכבת העדשה וכיצד היא מתממשקת עם חיישן התמונה והדיור שמסביב.

קוטר קטן יותר אינו מטרה בודדת. זה חייב להיות מאוזן מול שדה ראייה, איכות תמונה, עומק שדה, תאורה והיתכנות ייצור. עיצוב אפשרי מבחינה טכנית עשוי עדיין לדרוש פשרות בביצועים, במורכבות ההרכבה או בעלות.

ספק את הקוטר החיצוני המרבי, האורך הזמין, מיקום החיישן, ממשק ההרכבה וכל הגבלה על הקצה הקדמי. אם האנדוסקופ כולל סיבי הארה או נוריות, כלול את מיקומם ואת המקום השמור להם. רכיבים אלו יכולים להשפיע על הפריסה המכנית ועל האור המגיע למטרה.

שרטוט במידות הוא אידיאלי, אבל סקיצה ברורה יכולה לתמוך בדיון היתכנות ראשוני. זהה אילו ממדים קבועים ואילו ניתן להתאים אם יש צורך בהחלפה אופטית.

6. רזולוציה, תאורה וניגודיות תמונה

העדשה חייבת לספק מספיק פרטים שימושיים עבור המשימה המיועדת, אך החיישן והתאורה משפיעים גם על התמונה הסופית. חיישן ברזולוציה גבוהה לא יכול לפצות על ניגודיות אופטית לא מספקת, מיקוד לקוי, תנועה או תאורה לא מספקת.

הדמיה באנדוסקופ כוללת לעתים קרובות מקום מוגבל להארה. הבהירות עשויה להשתנות על פני הסצנה, ומשטחים רפלקטיביים יכולים ליצור הדגשות שמסתירות פרטים. לכן יש להעריך את העדשה, החשיפה של החיישן, גיאומטריית התאורה ועיבוד התמונה כמערכת.

בעת הגדרת איכות תמונה, תאר את התכונה שיש לפתור, את מרחק היעד ואת האזור של התמונה שבו הביצועים החשובים ביותר. אם יש לך דרישה מדידה, כגון גודל תכונה מינימלי או בדיקת איכות תמונה מוגדרת, שתף אותה. אם לא, ספק תמונות מייצגות והסביר מה המערכת הנוכחית לא מצליחה להראות.

הימנע מהסתמכות רק על תווית מגה פיקסל. הערכה מעשית עם החיישן המיועדים, התאורה והמטרה חיונית לפני אישור עדשה לייצור.

7. מה להכין לפני שפונים ליצרן עדשות

בירור פרודוקטיבי אינו מצריך מרשם אופטי מלא. זה דורש מספיק מידע כדי להעריך את הבקשה.

הכן את הדברים הבאים במידת האפשר:

יישום וסוג יעד

מודל חיישן, ממדים פעילים או גליון נתונים

 FOV אופקי, אנכי או אלכסוני נדרש

טווח מרחק עבודה נומינלי ומותר

 עומק שדה נדרש או גודל תכונה מינימלי

קוטר עדשה מקסימלי ואורך זמין

מדיום תפעול, חלון מגן ותנאי סביבה

סידור תאורה ואורך גל, אם רלוונטי

כמות אב טיפוס, נפח ייצור צפוי, עלות יעד ולוח זמנים

אם יש לך מודול אנדוסקופ קיים, תמונות לדוגמה או הפניה פיזית עשויים להבהיר מה צריך לשנות. זהה את החוזקות והמגבלות הנוכחיות: אולי התמונה חדה רק במרחק אחד, הקצה גדול מדי או שכיסוי הסצנה אינו מספיק.

מידע זה עוזר לקבוע אם ניתן להתאים עדשה קיימת או שיש לשקול עיצוב אופטי מותאם אישית.

מסקנה: התחל עם תנאי הבדיקה האמיתיים

בחירת עדשות אנדוסקופ היא איזון בין ביצועים אופטיים לבין אילוצים פיזיים. יש להגדיר יחד את שדה הראייה, עומק השדה, מרחק העבודה, המדיום הסובב, מאפייני החיישן, תאורה וממדים מכניים.

המפרט השימושי ביותר אינו בהכרח הארוך ביותר. הוא זה שמתאר את משימת הבדיקה האמיתית בצורה ברורה מספיק כדי שהמהנדסים יעריכו פתרון מעשי.
