F1.0 לעומת IR: איזו עדשה באור נמוך מתאימה לפרויקט שלך?

כמהנדס אופטי בShanghai Silk Optical, המציאות היום יומית שלי מורכבת ממאבק במדדי השבירה, גירוד של שברירי אחוזים על עקומות MTF, וויכוחים על חשבונות חומרי גלם. אני רואה הרבה יותר מדי קווי מוצרים נכשלים בבדיקות בשטח, כי צוות רכש בלע וו, קו וסינקר גנרי למכירות. "F1.0 הוא העתיד", הם אומרים לך. או "IR הוא זול ובלתי ניתן להריסה."

אל תכנסו להייפ. עיצוב אופטי הוא משחק בלתי נכנע של פשרות פיזיות. בוא נסתכל מעבר ל-PPTs השיווקי ונפרט מה קורה בפועל לצינור ההדמיה שלך כשאתה בוחר אחד על פני השני.

1. F1.0 "Blacklight" צבע מלא: מפלצת הפוטון (והמס הנסתר שלה)

כל הנחת היסוד של טכנולוגיה פעילה באור נמוך בצבע מלא תלויה ב-צמצם F1.0.

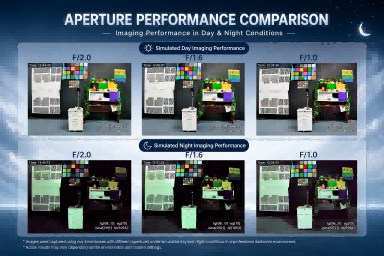

אם אתה לא חנון אופטיקה, הנה המתמטיקה המהירה: מספר ה-F הוא היחס בין אורך המוקד של העדשה לקוטר אישון הכניסה שלה. בכל פעם שאתה מפיל F-stop, אתה מכפיל את האור שמגיע לחיישן. מעבר מעדשת F2.0 סטנדרטית ל-F1.0 אומר שאתה זורקארבע פעמיםיותר אור על פיקסלים CMOS שלך.

בפריסה בעולם האמיתי - נניח, סיירת AMR מנווטת בחצר לוגיסטית מוארת אפלולית - זה אומר שאתה לא צריך סנוור LED לבן פולשני ומסנוור כדי לצלם וידאו בצבע מלא ובניגודיות גבוהה. עבור דגמי בינה מלאכותית התלויים בנתונים כרומטיים כדי לסווג חפצים (כמו זיהוי צבע המעיל של חשוד או סימן סכנה), F1.0 הוא מרהיב.

אבל הנה המלכוד שספקים חובבים לא יגידו לכם: פתחים פתוחים לרווחה מציגים כאוס מוחלט לאברציות אופטיות.

כאשר אתה פותח את הקשתית ל-F1.0, קרני האור פוגעות בקצוות החיצוניים של אלמנטי העדשה בזוויות תלולות להפליא. זה מעורר שתי בעיות מסיביות:

• עומק שדה דק כתער (DoF):מרווח השגיאה שלך יורד למילימטרים. אם הבית המכני שלך מתגמש אפילו מעט בגלל חום השמש, המטרה שלך נסחפת לחלוטין מפוקוס.

• קריסת MTF היקפית:סטייה כדורית ותרדמת יהפכו את פינות התמונה שלך למרק בוצי ובלתי שמיש.

כדי לנטרל את זה, אנחנו לא יכולים להשתמש רק בזכוכית כדורית זולה, מהמדף. אנחנו צריכים לעצב מסביברכיבי ASP (עדשה אספרית).לאלץ את קרני הקצה הנוכלות בחזרה לנקודת מוקד אחת.

למעשה, הרשו לי לנסח את זה מחדש - זה לא רק על שימוש בצורות אספריות; זה לגבי בחירת החומר. אם אתה קונה עדשת F1.0 זולה לגמרי מפלסטיק, זהרָצוֹןנכשל ברגע שטמפרטורות הסביבה יגיעו ל-40 מעלות צלזיוס. ב- Silk Optical, אנו מייצבים את הפתחים המאסיביים הללו באמצעות ארכיטקטורות היברידיות מזכוכית-פלסטיק (כמו שלנו2G3P או מולטי זכוכיתניסוחים) יחד עם קפדניתפיצוי טמפרטורההנדסת מבנים. אם הספק שלך לא מדבר על סחיפה תרמית תוך ציטוט של עדשת F1.0, צא משם.

2. ראיית לילה אינפרא אדום (IR): סוס העבודה החסכוני (עם מלכודת אורך גל)

בצד השני של הגדר, יש לנו תאורת IR מסורתית (בדרך כלל משולבת עם נוריות IR אקטיביות של 850nm או 940nm). עדשות בקטגוריה זו - כמו הווליום הגבוה שלנוPL071 4MP-8MP 6G All-Glassסדרות - בוגרות להפליא, יציבות מאוד וידידותיות במיוחד לתקציב הרכש שלך.

היתרון העיקרי של מערכת IR הואניגוד בלתי מתפשר. בסביבות אפס לוקס מוחלט - מנהרות תת קרקעיות, היקפים כפריים לא מוארים - IR הופך את העולם לשחור-לבן בעל ניגודיות גבוהה. זה מסיר את בלבול הצבע, נותן לאלגוריתמים של AI קצה פרופילים וגבולות חדים כתער להתחקות אחריהם.

עם זאת, יש רוצח שקט שמחכה בהגדרות IR: Focus Shift.

תרחיש נפוץ ומתסכל: צוות המחקר והפיתוח שלך מכייל מערכת מצלמות במעבדה במהלך היום. זה נראה חד להפליא. הלילה יורד, מנורות ה-IR האקטיביות נדלקות, ופתאום ההזנה נראית כמו מישהו שמרח שומן על העדשה.

"למעשה, גרד את זה - אל תאשים את הפחתת הרעש של החיישן. זו פיזיקה בסיסית."

אור נראה (400-700 ננומטר) ואור אינפרא אדום (850 ננומטר/940 ננומטר) עוברים במהירויות שונות דרך אותו מדיום זכוכית מכיוון שמקדם השבירה משתנה בהתאם לאורך הגל. אם רכיבי העדשה שלך אינם מותאמים בכוונהIR Co-focus, מישור המוקד לאור נראה והמישור המוקד לאור IR ינחתו בשני עומקים שונים לחלוטין מאחורי העדשה.

כדי לעקוף את הסיוט הזה, אנחנו משתלביםED (Extra-low Dispersion) זכוכיתאלמנטים ומשתמשים בציפויים מרובי-שכבתיים מורכבים אנטי-רפלקטיביים בפס רחב. יתר על כן, במהלך ההרכבה אצלנוBoshi Intelligent Technology Park, כל יחידה עוברת דרך מכונות יישור פעילות אוטומטיות של SMA (Small Medium Aperture) כדי לאמת תגובת MTF מרובה-גלים. ללא הנדסה אמיתית של מיקוד IR, מערכת ראיית הלילה שלך היא רק הימור.

3. תוכנית המקור: איזה מהם מתאים למטריקס שלך?

בוא נסיר את המוך הארגוני ונרכז את זה למטריצת החלטות קונקרטית וניתנת לפריסה עבור צוות ההנדסה שלך.

לחץ על ההדק ב-F1.0 Blacklight Full Color אם:

• צבע אינו נתון למשא ומתן:התוכנה שלך דורשת חתימות כרומטיות לניתוח (למשל, זיהוי לוחיות רישוי, מעקב אחר נכסים צבעוניים, חילוץ תווי פנים).

• תאורה פעילה אסורה:המערכת שלך פועלת באזורים שבהם אור לבן בוהק או זוהר אינפרא אדום גלוי גורמים להפרעה לציבור, מושך חרקים או מתפשר על התגנבות.

• דיוק Edge AI בצפיפות גבוהה הוא בעל חשיבות עליונה:הרשת העצבית שלך דורשת יחס אות לרעש מקסימלי (SNR) לפיקסל מבלי להסתמך על מסנני תוכנה להפחתת רעש זמני כבדים שמציגים חפצי רפאים.

• מנדט מקורות:התעקש על מבנה היברידי מזכוכית-פלסטיק או זכוכית כולה עם אלמנטים משולבים של ASP ומפרטי סבילות סחיפה תרמית מתועדים המשתרעים על -20°C עד +70°C.

היצמד לראיית לילה אינפרא אדום (IR) אם:

• התקציב מוגבל בהחלט:אתה פורס אלפי צמתים (כמו מעקב מחסנים סטנדרטי או פגושים של רובוט ואקום ברמה נמוכה) ואינו יכול לספוג את עלות הפרימיום של רכיבי זכוכית אספריים מרובים.

• אתה פועל בסביבות Zero-Lux אמיתיות:יש אפס אור סביבה או זוהר עירוני לקציר, מה שהופך עדשת F1.0 פסיבית לחסרת תועלת ללא סיוע אור לבן אקטיבי.

• גיאומטריה חשובה יותר מהצבע:המערכת שלך מסתמכת אך ורק על קווי מתאר גיאומטריים, זיהוי קצוות או מיפוי מרחבי SLAM מבוסס ראייה.

• מנדט מקורות:ודא שמפרט העדשה מבטיח באופן מפורשמיקוד משותף של IRיכולות ותכונות דיכוי התלקחות פנימי חזק (כגוןזכוכית כחולהאו מיסוך מיוחד לאלמנטים האחוריים) כדי לחסום חזרת IR פנימית.

דיוק מדורג ללא המוך

בְּShanghai Silk Optical, אנחנו לא מאמינים במכירת פתרונות מתאימים לכל אחד. פועלים מתוך מרכז הייצור המתקדם שלנו, אנו שומרים על כושר ייצור אוטומטי העולה על6 מיליון עדשות בחודש. אנו מגשרים על הפער בין פיזיקה אופטית מתקדמת לבין אספקת שרשרת אספקה ​​גלובלית יציבה במיוחד, בגיבוי שלISO9001:2015וIATF16949:2016אישורים בדרגת רכב.

בין אם מהנדסי המו"פ שלך צריכים זכוכית F1.0 רחבה בהתאמה אישית עבור מזל"ט אספקה ​​אוטונומי או עדשת IR 5MP בעלת אופטימיזציה גבוהה ביותר עבור קו ייצור תעשייתי, אנו מספקים את הנתונים הגולמיים תחילה.

תביא לנו את מפרט החיישנים שלך ואת הדרישות של Chief Ray Angle (CRA). בואו נסתכל על עקומות ה-MTF האמיתיות ונבנה משהו שעובד בעפר, לא רק על לוח לבן.
