כיצד לבחור עדשת FPV באור נמוך: F1.0 לעומת IR

במהלך שלב בדיקת החומרה המוקדם עבור מל"טים תעשייתיים מהדור הבא, מל"טים הגנה או מערכות FPV מהירות (צפייה בגוף ראשון), אני נתקל באותה שאלה לפחות שלוש פעמים בשבוע:"האם עלינו לרכוש עדשת F1.0 עם צמצם גדול למערכת 'Blacklight' בצבע מלא, או להיצמד למערך תאורת אינפרא אדום (IR) מסורתית?"

אם להיות בוטה לחלוטין, בכל פעם שמישהו ממסגר זאת כבחירה פשוטה ובינארית, אני לא יכול שלא להיאנח.

כמהנדס אופטי בShanghai Silk Optical, המציאות היום יומית שלי מורכבת ממאבק במדדי השבירה, גירוד של שברירי אחוזים על עקומות MTF ואיזון בין חוקי הפיזיקה הקשים מול תקציבי ייצור מצומצמים. אני רואה הרבה יותר מדי קווי מוצרים נכשלים במהלך בדיקות שדה במהירות גבוהה מכיוון שצוות רכש בלע וו, קו וסינקר גנרי למכירה..

"F1.0 הוא העתיד", הם אומרים לך.או "IR הוא זול ובלתי ניתן להריסה."

אל תכנסו להייפ. עיצוב אופטי הוא משחק בלתי נכנע של פשרות פיזיות. בואו נסתכל מעבר ל-PPTs השיווקי ונפרט מה קורה בפועל לצינור ההדמיה של ה-FPV שלך כשאתה בוחר אחד על פני השני.

1. F1.0 "Blacklight" צבע מלא: מפלצת הפוטון (והמס הנסתר שלה)

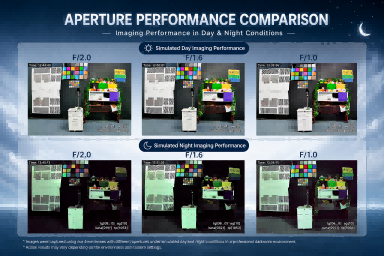

כל הנחת היסוד של טכנולוגיה פעילה באור נמוך, בצבע מלא תלויה ב-צמצם F1.0. אם אתה לא חנון אופטיקה, הנה המתמטיקה המהירה: מספר ה-F הוא היחס בין אורך המוקד של העדשה לקוטר אישון הכניסה שלה. בכל פעם שאתה מפיל F-stop, אתה מכפיל את האור שמגיע לחיישן. מעבר מעדשת F2.0 סטנדרטית ל-F1.0 אומר שאתה זורקפי ארבעה יותר אורעל פיקסלים CMOS שלך.

בפריסת FPV בעולם האמיתי - נניח, מזל"ט בדיקה אוטונומי מנווט במחסן מואר אפלולי או מל"ט חיפוש והצלה לילי - זה אומר שאינך זקוק לבוהק LED לבן מסנוור חודרני, זולל כוח, כדי לצלם וידאו עם ניגודיות גבוהה. עבור דגמי AI על הסיפון התלויים בנתונים כרומטיים כדי לסווג אובייקטים (כמו זיהוי צבע של שסתום צינור מסוכן או לבוש של מטרה), F1.0 הוא מרהיב.

אבל הנה הקאץ' שספקים חובבים לא יגידו לכם: פתחים פתוחים לרווחה מציגים כאוס מוחלט לאברציות אופטיות. כאשר אתה פותח את הקשתית ל-F1.0, קרני האור פוגעות בקצוות החיצוניים של אלמנטי העדשה בזוויות תלולות להפליא. זה מעורר שתי בעיות מסיביות עבור FPV:

• עומק שדה דק כתער (DoF):מרווח השגיאה שלך יורד למילימטרים. אם בית העדשה המכאני שלך מתגמש אפילו מעט בגלל חום מנוע פנימי או שינויים בטמפרטורת הסביבה, המטרה שלך נסחפת לחלוטין מפוקוס.

• קריסת MTF היקפית:סטייה כדורית ותרדמת יהפכו את פינות התמונה שלך ברזולוציה גבוהה למרק בוצי ובלתי שמיש. אם העדשה שלך לא יכולה לשמור על MTF גבוה (פונקציית העברת מודולציה) בקצוות, חיישן ה-4MP או 5MP היקר שלך מתנהג למעשה כמו חיישן 1.3MP.

כדי לנטרל את זה, אנחנו לא יכולים להשתמש רק בזכוכית כדורית זולה מהמדף. אנחנו צריכים לעצב מסביברכיבי ASP (עדשה אספרית).לאלץ את קרני הקצה הנוכלות בחזרה לנקודת מוקד אחת.

למעשה, הרשו לי לנסח את זה מחדש - זה לא רק על שימוש בצורות אספריות; זה לגבי בחירת החומר. אם אתה קונה עדשת F1.0 זולה ומכל פלסטיק עבור מזל"ט, זהרָצוֹןלהיכשל ברגע תנודות טמפרטורות הסביבה או שהאלקטרוניקה של הטיסה מתחממת.

זו בדיוק הסיבה שבנו את ספינת הדגל שלנועדשת PL100 Blacklight. זה קשה מבושלמפלצת אופטית מוכנה F1.0, 4 מ"מ, 4MP/5MPבנוי במפורש סביב מתקדםמבנה 7E(ארכיטקטורה עשויה זכוכית/היברידית). על ידי שימוש באלמנטים מזכוכית פרימיום השוכנים בחביות עמידות תרמיות מותאמות אישית, ה-PL100 משיג פיצוי תרמי אקטיבי. בין אם פלטפורמת ה-FPV שלך נלחמת ברוחות מקפיאות בגובה רב או סופגת חום מלוחות שידור בהספק גבוה (-20 מעלות צלזיוס עד +70 מעלות צלזיוס), מישור המיקוד נשאר נעול בצורה מושלמת.

2. ראיית לילה אינפרא אדום (IR): סוס העבודה החסכוני (עם מלכודת אורך גל)

בצד השני של הגדר, יש לנו תאורת IR מסורתית (בדרך כלל בשילוב עם נוריות IR אקטיביות של 850nm או 940nm). עדשות בקטגוריה זו - כמו המותאמות לנפח שלנוסדרת PL071 6G All-Glass- בוגרים להפליא, יציבים מאוד וידידותיים במיוחד לתקציב הרכש שלך.

היתרון העיקרי של מערכת IR הוא ניגודיות בלתי מתפשרת. בסביבות אפס לוקס מוחלט - כמו מנהרות תת קרקעיות לא מוארות או היקפי יער עמוקים שבהם יש אפס אור סביבתי - IR הופך את העולם למפת שחור-לבן חדה עם ניגודיות גבוהה. זה מסיר את בלבול הצבע, נותן אלגוריתמי AI קצה ומערכות ניווט חזותיות SLAM (Simultaneous Localization ומיפוי) גבולות חדים להתחקות אחריהם.

עם זאת, יש רוצח שקט שמחכה בהגדרות IR:המרת פוקוס.

הנה תרחיש נפוץ ומתסכל מאוד עבור צוותי מו"פ: המהנדסים שלך מכיילים את מערכת הראייה של המל"ט במעבדה במהלך היום.זה נראה חד להפליא. הלילה יורד, המזל"ט ממריא, מנורות ה-IR האקטיביות נדלקות, ופתאום ההזנה החיה נראית כמו מישהו שמרח שומן על העדשה.

אל תאשים את האלגוריתמים להפחתת הרעש של החיישן. זה פיזיקה בסיסית.אור נראה (400-700 ננומטר) ואור אינפרא אדום (850 ננומטר/940 ננומטר) עוברים במהירויות שונות דרך אותו מדיום זכוכית מכיוון שמקדם השבירה משתנה על סמך אורך הגל. אם רכיבי העדשה שלך אינם מותאמים בכוונהIR Co-focus, מישור המוקד לאור נראה והמישור המוקד לאור IR ינחתו בשני עומקים שונים לחלוטין מאחורי העדשה.

כדי לעקוף את הפיגור המסויט הזה, אנחנו משתלביםED (Extra-low Dispersion) אלמנטים מזכוכיתולהחיל ציפויים מיוחדים בפס רחב כך ששני אורכי הגל יתמקדו באותו מישור ברמת המיקרון בדיוק על החיישן. יתר על כן, אם אתה טס במהירויות גבוהות לעבר משטח בעל רפלקציה גבוהה (כמו שלט מתכת או בניין לבן), הגדרות IR ידועות לשמצה בחשיפת יתר מקומית ("לבנה"). ללא משולבזכוכית כחולהאו סינון מיוחד כדי לדכא רוחות רפאים והשתקפויות משניות, ה-AI הניווט שלך יחווה חביון חמור או הזיות מוחלטות.

3. מטריצת החלטות המקור של FPV: מה מתאים לרחפן שלך?

בוא נדלג על המהומה הארגונית ונניח רשימת בדיקה הנדסית בטון לביקורת החומרה הבאה שלך:

המקור של עדשת Blacklight PL100 F1.0 אם:

• נתוני צבע אינם ניתנים למשא ומתן:המל"ט שלך צריך לזהות צבעי חוט ספציפיים, סמני סכנה, חלודה מבנית או תלבושות מטרות חיפוש והצלה תחת אור כוכבים.

• פליטה פעילה היא אחריות:אתה בונה פלטפורמות מעקב חמקניות, מל"טים טקטיים או מל"טים לניטור חיות בר שבהם קרני אינפרא אדום בוהקות או זרקורים לבנים אינם מקובלים.

• עיבוד AI במהירות גבוהה:המחשב המשולב שלך לא יכול להרשות לעצמו לבזבז מחזורי GPU/NPU בהפעלת מסננים לחידוד תוכנה או שחרור רעשים בהזנה בוצית באור נמוך. אתה צריך פוטונים "נקיים" בנאמנות גבוהה היישר מצמצם פתוח לרווחה.

• ההמלצה שלנו:הPL100 (F1.0, 4 מ"מ, M12). כל יחידה עוברת אוטומציה קפדניתיישור פעיל (בדיקת AA)בפארק הייצור שלנו כדי להבטיח שהטיה ו-Chief Ray Angle (CRA) יתיישרו באופן מושלם עם חיישני 4MP/5MP מתקדמים לפני עזיבת קו המפעל.

היצמד לעדשה מותאמת ל-IR (כמו PL071) אם:

• פעולות אפס-לוקס מוחלט:מזל"ט ה-FPV שלך פועל במכרות לא מוארים, בבניינים נטושים או בתשתיות תת-קרקעיות עמוקות שבהן יש ממש אפס פוטונים סביבה להגביר.

• מגבלות קפדניות של תקציב רכש:הפרויקט הוא פריסת צי מסיבית ורגישה לעלות של מטוסי AGV מחסנים או מל"טים היקפיים בסיסיים הדורשים רק זיהוי גבולות גיאומטרי בסיסי והימנעות ממכשולים.

• SLAM גיאומטרי טהור / ​​מיפוי:לאלגוריתמי הלוקליזציה שלך אכפת רק מזיהוי קצוות עם ניגודיות גבוהה ותכונות מרחביות, מה שהופך מידע צבע ללא רלוונטי.

מחשבות אחרונות מהמעבדה

באופטיקה מדויקת, אתה לא מקבל משהו לחינם.אם אתה רוצה מטען מסיבי בתאורה נמוכה של עדשת F1.0, עליך להשקיע בפיצוי טמפרטורה מבני ופרופילי זכוכית אספריים כדי לעצור סחיפה תרמית וטשטוש פינות. אם תבחר במסלול החסכוני של IR, עליך להבטיח שהספק שלך מספק מיקוד IR אמיתי כדי למנוע עיוורון לילה.

ב- Shanghai Silk Optical, אנו מייצרים למעלה מ-6 מיליון עדשות בחודש. אנחנו לא עוסקים במכירות גנריות; אנו עוסקים בעקומות MTF ובאמינות פיזית. אם נמאס לך לנחש את הסבילות האופטיות שלך ואתה רוצה לדבר על מפרטי חומרה אמיתיים עבור המזל"ט, האבטחה או מערך הראייה הרפואי הבא שלך, פנה. בואו נבנה משהו שבאמת עובד כשהאורות כבים.
