ראשית, בואו נהרוג טעות נפוצה

הרבה קונים עדיין חושבים שהדמיית אור שחור עוסקת בעיקר בחיישן.

זה לא. או לפחות, כבר לא.

חיישני CMOS מודרניים - במיוחד במחלקות 1/1.8", 1/2.7" ו-1/2.8" - השתפרו באופן דרמטי ביעילות הקוונטית ובביצועי התאורה האחורית. למען האמת, רוב חיישני המעקב הגונים כיום כבר מסוגלים לתגובה מכובדת בתאורה נמוכה.

צוואר הבקבוק הוסט.

המגבלה האמיתית כעת היא תפוקה אופטית.

המשמעות: באיזו יעילות העדשה מעבירה אור זמין למישור החיישן.

וזו בדיוק הסיבה ש-F1.0 חשוב.

F1.0 אינו "קצת טוב יותר" מ-F1.6

חלק זה זוכה לזלזל כל הזמן.

אנשים רואים:

• F1.6
• F1.4
• F1.2
• F1.0

...ונניח שההבדל הוא אינקרמנטלי.

למעשה, תגרדו את זה - בואו נסתכל קודם כל על הצד הפיזיקלי.

מספר F עומד ביחס הפוך לקוטר אישון הכניסה. העברת האור מתקדמת בקירוב עם הקשר הריבועי.

אז בהשוואה לעדשת F1.6, מערכת אופטית F1.0 יכולה תיאורטית לספק לחיישן למעלה מ-2.5× יותר אור.

זה שיפור לא קטן.

זה ההבדל בין:

• הדמיה צבעונית שמישה
• וכישלון מונוכרום.

או בין:

• טשטוש חשיפה של 1/15 שניות
• ולכידת תנועה יציבה.

או בין:

• AI מזהה נכון צללית אנושית
• ומסווג בביטחון שיח כרכב.

מהנדסים שעובדים על פריסות אמיתיות כבר יודעים זאת. במיוחד בפארקים לוגיסטיים, רחובות ערים או אזורי תעשייה עם תאורה נמוכה, שבהם הוספת אור לבן משלים הופכת לבעייתית מבחינה פוליטית או תפעולית.

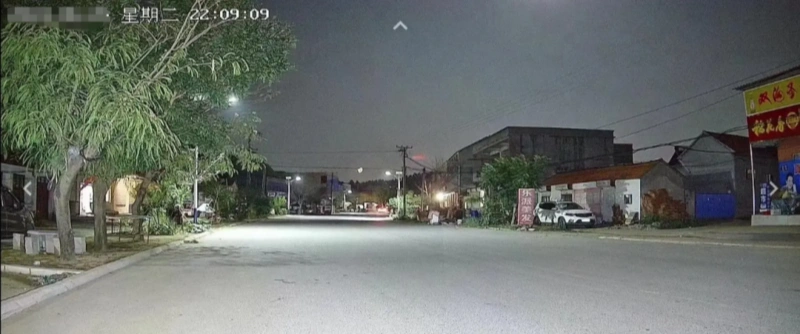

מדוע "צבע מלא בלילה" הוא למעשה בעיה אופטית

צוותי שיווק אוהבים את הביטוי "ראיית לילה בצבע מלא".

מה שהם בדרך כלל לא מסבירים זה כמה זה קשה מבחינה אופטית.

כדי לשמור על מידע צבע בסביבות כמעט חשוכות, המערכת חייבת לשמור על יחס אות לרעש מספיק על פני ערוצי RGB בו זמנית.

זה אומר שהעדשה חייבת:

• למקסם את צריכת הפוטונים
• למזער התלקחות
• לדכא רוחות רפאים
• לשמור על MTF גבוה בתנאי ניגודיות נמוכים
• לשלוט על סטייה כרומטית
• לשמר את תאורת הקצה
• לשמור על עקביות מיקוד משותף ב-IR

ולמרבה הצער, עיצוב צמצם גדול מקשה על כל אלה.

זה החלק שספקי עדשות בעלות נמוכה מדלגים עליו בנוחות.

בניית עדשת מעקב אמיתית F1.0 אינה פשוט "להגדיל את החור".

צמצם גדול מגביר באופן דרמטי את הקושי בניהול סטייה:

• סטייה כדורית
• תרדמת סגיטלית
• עקמומיות שדה
• אסטיגמציה
• תזוזה כרומטית צירית

כולם הופכים אגרסיביים יותר.

במיוחד בשדה הקצה.

וברגע שאתה עובר להדמיה של 5MP או 8MP? חלון הסובלנות נהיה מכוער מהר.

עדשה שנראתה "מקובלת" ב-2MP קורסת לפתע תחת צפיפות פיקסלים גבוהה יותר.

The Hidden Enemy: Edge Performance

הנה משהו שצוותי רכש מגלים לעתים קרובות מאוחר מדי:

מצלמה עם תאורה נמוכה יכולה להיראות פנטסטית במרכז... ואיומה בקצוות.

מַדוּעַ?

מכיוון שמערכות אופטיות עם צמצם רחב נאבקות באופן טבעי עם ביצועי הדמיה מחוץ לציר.

זה הופך לבעייתי במיוחד ב:

• מעקב חניה
• ניטור היקפי
• כיסוי מחסן
• בדיקת מל"ט לילית
• ניווט רובוטי

ביישומים אלה, פרטי הקצה חשובים לא פחות מהפרטים המרכזיים.

אם מריחות פרטי הפנים בפינות או לוחיות הרישוי קורסות בתנאי לוקס נמוך, המערכת נכשלת תפעולית - גם אם התמונה המרכזית נראית בהירה.

זו הסיבה שמערכות עדשות מתקדמות F1.0 מסתמכות יותר ויותר על:

• ארכיטקטורות רב אספריות
• זכוכית בעלת פיזור נמוך
• קבוצות זכוכית-פלסטיק היברידיות
• בקרת CRA הדוקה יותר
• יישור אקטיבי מדויק

ב-Shanghai Silk Optical, מערכות עדשות האור השחור שלנו משתמשות במבנים אופטיים מרובי אלמנטים מתקדמים, כולל ארכיטקטורות של 7 אלמנטים להדמיה באור נמוך בשידור גבוה.

ובכנות? אפילו עם כלי עבודה מודרניים, אופטימיזציה של צמצם גדול הוא עדיין אחד מפעולות האיזון המעצבנות ביותר בהנדסה אופטית.

אתה משפר את בהירות הפינות ופתאום העיוות עולה.
אתה מדכא תרדמת ותזוזות MTF.
אתה מחזק שינויים בתאימות CRA וחיישנים.

אין ארוחת צהריים חינם בעיצוב עדשות.

התאמת CRA: הבעיה כמעט אף אחד לא מסביר כמו שצריך

בואו נדבר על Chief Ray Angle (CRA).

כי זה קובע בשקט אם החיישן היקר שלך מתפקד כראוי או לא.

חיישני CMOS מודרניים - במיוחד חיישנים מוארים בצד האחורי ברזולוציה גבוהה - הם בעלי התנהגות קבלה זוויתית קפדנית.

אם זווית הקרינה הנכנסת עולה על סובלנות החיישן:

• הצללת קצה גדלה
• שינוי צבע מופיע
• הרגישות יורדת
• רעש פינתי עולה

זה הופך לקטסטרופלי במערכות רחבות במיוחד עם תאורה נמוכה.

במיוחד מתחת ל-F1.4.

עדשת F1.0 שעברה אופטימיזציה גרועה יכולה למעשה לייצר ביצועים גרועים יותר בעולם האמיתי מאשר מערכת F1.6 מהונדסת כהלכה.

כן, באמת.

זו הסיבה שעיצוב CRA נמוך הופך להיות קריטי באופטיקה מודרנית של אור שחור. כמה עדשות מעקב מתקדמות שומרות כעת על CRA מתחת ל-12° כדי לשפר את יעילות צימוד החיישנים.

ובכל זאת קונים רבים עדיין משווים עדשות באמצעות:

• אורך מוקד
• מספר F
• מְחִיר

זו פשטנות יתר מסוכנת.

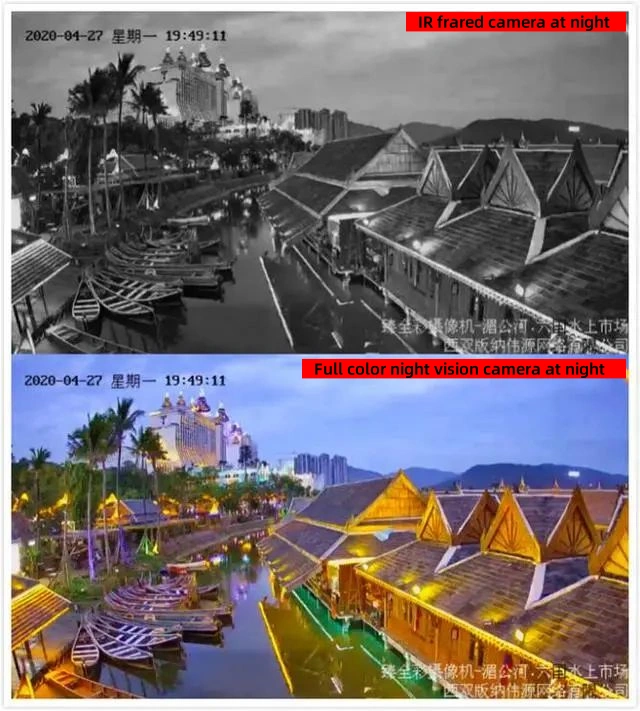

נוריות IR הן לא תמיד התשובה

יש כאן גם שינוי בתעשייה.

ראיית לילה IR מסורתית עדיין עובדת. אף אחד לא טוען אחרת.

אבל מעקב בעזרת IR יוצר בעיות משלו:

• נקודות חמות רפלקטיביות
• מרחק זיהוי מוגבל
• אובדן מידע צבע
• משיכה של חרקים
• אובייקטים בחזית החשופים יתר על המידה
• חוסר עקביות בזיהוי בינה מלאכותית

בפריסות של ערים חכמות, גם תקנות זיהום האור הנראה מחמירות באזורים מסוימים.

אז התעשייה נעה לעבר מערכות בצבע מלא של אור שחור הנשענות יותר על תאורת סביבה:

• אוֹר הַלְבָנָה
• אור נשפך עירוני
• תאורת חלון ראווה
• תאורת כביש

והמעבר הזה הופך את האופטיקה של צמצם גדול במיוחד להרבה יותר חשובה ממה שהייתה לפני חמש שנים.

למען האמת, העדשה הופכת למגבר העיקרי של אור נמוך של כל שרשרת ההדמיה.

הפשרה ההנדסית של F1.0 אף אחד לא אוהב לדון

הנה החלק שחוברות שיווק נמנעות בדרך כלל.

עדשות F1.0 קשות יותר לייצור באופן עקבי.

הרבה יותר קשה.

רגישות הסובלנות עולה באופן דרמטי:

• מבזה
• לְהַטוֹת
• חוסר עקביות בציפוי
• סטיית הזרקה
• מתח הרכבה
• סחף טמפרטורה

כולם הופכים מוגדלים.

תהליך הרכבה בינוני יהרוס ביצועים בתאורה נמוכה הרבה לפני שהעיצוב האופטי עצמו יגיע לגבולות התיאורטיים.

זו הסיבה שהעקביות בנפח גבוה חשובה לא פחות מהמרשם האופטי.

מיון MTF אוטומטי, יישור פעיל, עיצוב פיצוי טמפרטורה ובקרת יציקה מדויקת אינם עוד "תוספות מובחרות". הם דרישות הישרדות לייצור אור שחור ניתן להרחבה.

ובכנות, זה המקום שבו אופטיות רבות בעלות נמוכה במיוחד נכשלות בשקט בשטח.

לא במעבדה.
לא בהדגמות שיווקיות.
אבל שישה חודשים מאוחר יותר בסביבות חיצוניות אמיתיות.

מעקב אחר אור שחור דוחף את עיצוב העדשה לעידן חדש

המעבר לכיוון:

• 5MP+
• ניתוח AI
• הדמיית לילה בצבע מלא
• עיבוד AI edge
• מערכות תנועה חכמות
• רובוטי אבטחה אוטונומיים

... מאלץ את הנדסת העדשות להתפתח מהר יותר ממה שאנשים רבים ציפו.

מכיוון שברגע שחיישנים חצו סף רגישות מסוים, האופטיקה הפכה שוב לגורם המגביל.

ההיסטוריה חוזרת על עצמה.

וכרגע, מערכות F1.0 עם צמצם גדול יושבות במרכז המעבר הזה.

לא בגלל ש"צמצם גדול יותר נשמע מעולה".

אבל מכיוון שהמעקב המודרני תלוי יותר ויותר בחילוץ אינטליגנציה חזותית שמישה כמעט ללא אור כלל.

זה קודם כל אתגר אופטי.

כל השאר בא אחר כך.
