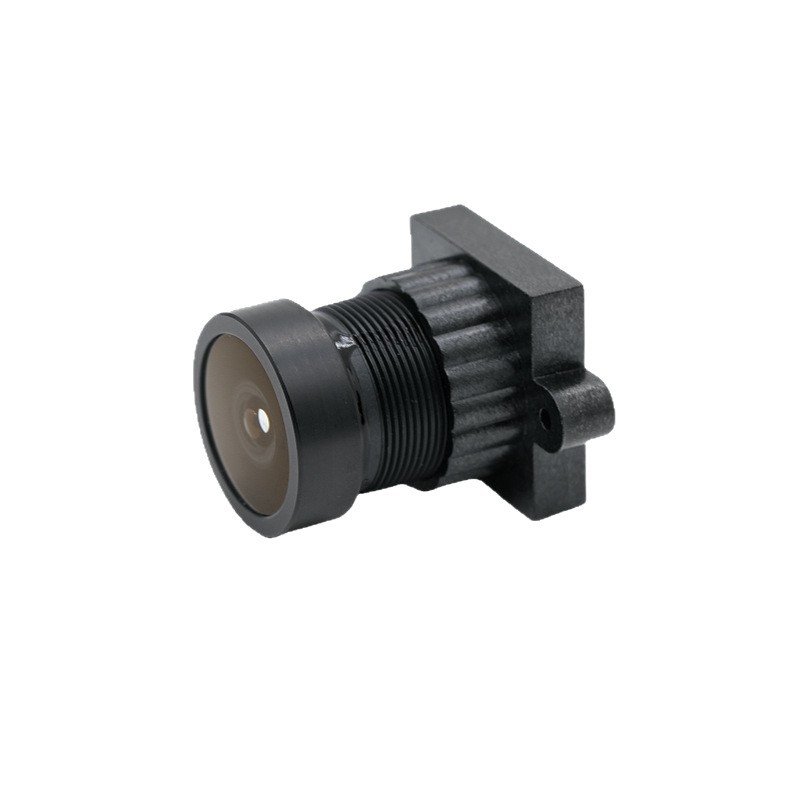

עדשת זווית רחבה 2.6 מ"מ

1. תיאור קצר של המוצר

עדשת לוח M12 זו PL-WA2.6-14 היא עדשה בעלת ביצועים גבוהים במיוחד עם זווית רחבה שהונדסה על ידיShangHai SILK Optical Technology Co., LTDלמערכות מעקב קומפקטיות והדמיה משובצות. נבנתה כפתרון עדשות פנורמיות חסכוניות, עדשה קבועה F2.0 זו מספקת שדה ראייה אלכסוני עצום של 170° לביטול אזורים עיוורים עבור אבטחת בית וניטור רכב. העדשה האופטית במעגל סגור, מותאמת באופן בלעדי עבור חיישני תמונה בגודל 1/2.9 אינץ', שומרת על בהירות קצה מאוזנת עם 68.0% תאורה יחסית וזווית קרן ראשית מבוקרת מתחת ל-21.5°, התואמת באופן מושלם חיישני CMOS מיינסטרים. העיצוב הקומפקטי TTL 20.0 מ"מ מאפשר שילוב קל בתוך בתי מצלמות מיניאטוריים. Op. Shang strictly controls. סובלנות ייצור כדי להבטיח איכות אופטית עקבית של עדשת זווית אולטרה רחבה זו לייצור המוני. היא משמשת כעדשת לוח עין דג אידיאלית עבור מצלמות צרכנים, פעמוני דלת חכמים, ראייה ברכב וציוד ניטור פנורמי.

2. תיאור מוצר מפורט

2.1 פרמטר ליבה

אורך מוקד 2.6 מ"מ עם סובלנות של ±5%, בשילוב עם צמצם גדול F2.0, עדשת הלוח M12 מבטיחה כניסת אור מעולה לסביבות מעקב עם אור נמוך.

170° אלכסון, 130° אופקי ו-65° שדה ראייה אנכי; מעגל תמונה מקסימלי של Φ6.7 מ"מ מכסה במלואו חיישן 1/2.9 אינץ' ללא ויגנט.

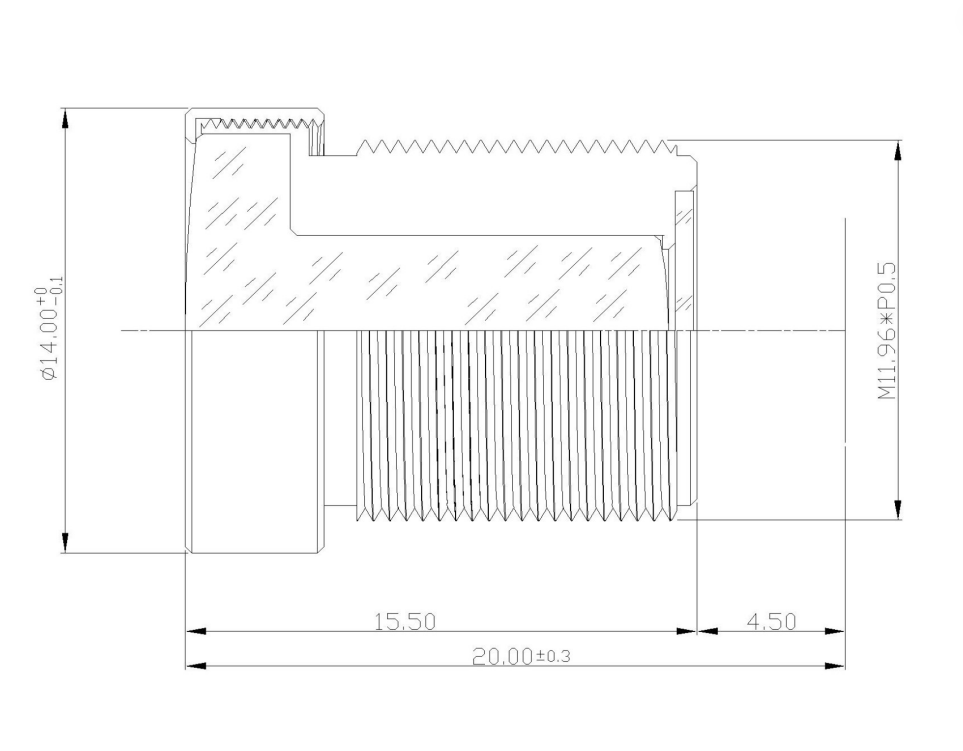

TTL 20.0±0.2 מ"מ ואורך מוקד אחורי מכני 4.45±0.2 מ"מ, התומכים בהרכבה פשוטה למודולי מצלמה קומפקטיים.

עיוות טלוויזיה של -20.0% אופייני לעדשות זווית רחבה במיוחד, מה שמקל על כיסוי פנורמי תוך שהוא נשאר תואם עם אלגוריתמים נפוצים לתיקון עיוותים.

68.0% תאורה יחסית ו-CRA＜21.5° מפחיתים ביעילות פינות כהות והצללות צבע בחיישני CMOS, יתרון מרכזי של עדשה אופטית זו של CCTV.

תושבת חוט M12 סטנדרטית מבטיחה יכולת החלפה עם מודולי מצלמה מיינסטרים.

2.2 יתרונות ביצועים

1. כיסוי פנורמי רחב במיוחד:כעדשת לוח עין דג בעלת ביצועים גבוהים, ה-FOV באלכסון של 170 מעלות ממזער אזורים מתים, ומצמצם את כמות המצלמות הדרושה לניטור החלל.

2. יכולת הסתגלות חזקה לאור נמוך:צמצם רחב F2.0 משפר את איסוף האור, ומספק צילומים נקיים יותר בסביבות אפלוליות עבור יישומי עדשות אבטחה ביתיות.

3. עיצוב אופטי ידידותי לחיישנים:זווית קרינה ראשית מבוקרת בקפדנות ותאורה יחסית גבוהה מייצבת את בהירות התמונה ההיקפית ואחידות הצבעים.

4. מתאר מכני קומפקטי:אורך כולל קצר תומך בעיצובי מצלמה דקים במיוחד הנדרשים באופן נרחב על ידי עדשת מצלמת הרכב ומכשירי בית חכם.

5. עקביות ייצור המוני אמינה:ShangHai SLIK Optical Technology Co., LTD מבצעת בדיקות אופטיות קפדניות בכל אצווה, מה שמבטיח ביצועים יציבים עבור הזמנות OEM ארוכות טווח.

2.3 שדה יישום

1. ניטור אבטחת הבית:עדשת זווית רחבה במיוחד זו מאומצת באופן נרחב עבור פעמוני דלת חכמים, מצלמות מיני פנימיות ומצלמות מעקב Wi-Fi, המספקות צפייה בשטח מלא של כניסות וחדרים.

2. ראיית רכב על הסיפון:עדשת לוח ה-M12 פועלת עבור מצלמות dashboard, מצלמות אחוריות ומערכות עזר חניה פנורמיות כדי ללכוד את תנאי הדרך הסובבים.

3. מעקב מסחרי קטן:אידיאלי עבור חנויות קמעונאיות, מסדרונות משרדים ומצלמות מיני מעליות; העדשה הפנורמית מפחיתה את עלויות ההתקנה לניטור שטח מלא.

4. חזון תעשייתי משובץ:מתאים לבדיקת ציוד קומפקטי, לכידה פנורמית מינית ולמודולי ראיית מכונה קטנים המבוססים על חיישני 1/2.9 אינץ'.

5. מצלמות IoT לצרכנים:מתאים למודולי מצלמת IoT מיניאטוריים שבהם הגבלת גודל וטווח צפייה רחב הם דרישות הליבה של עדשה אופטית במעגל סגור באיכות גבוהה.
