עדשת זווית רחבה 2.44 מ"מ

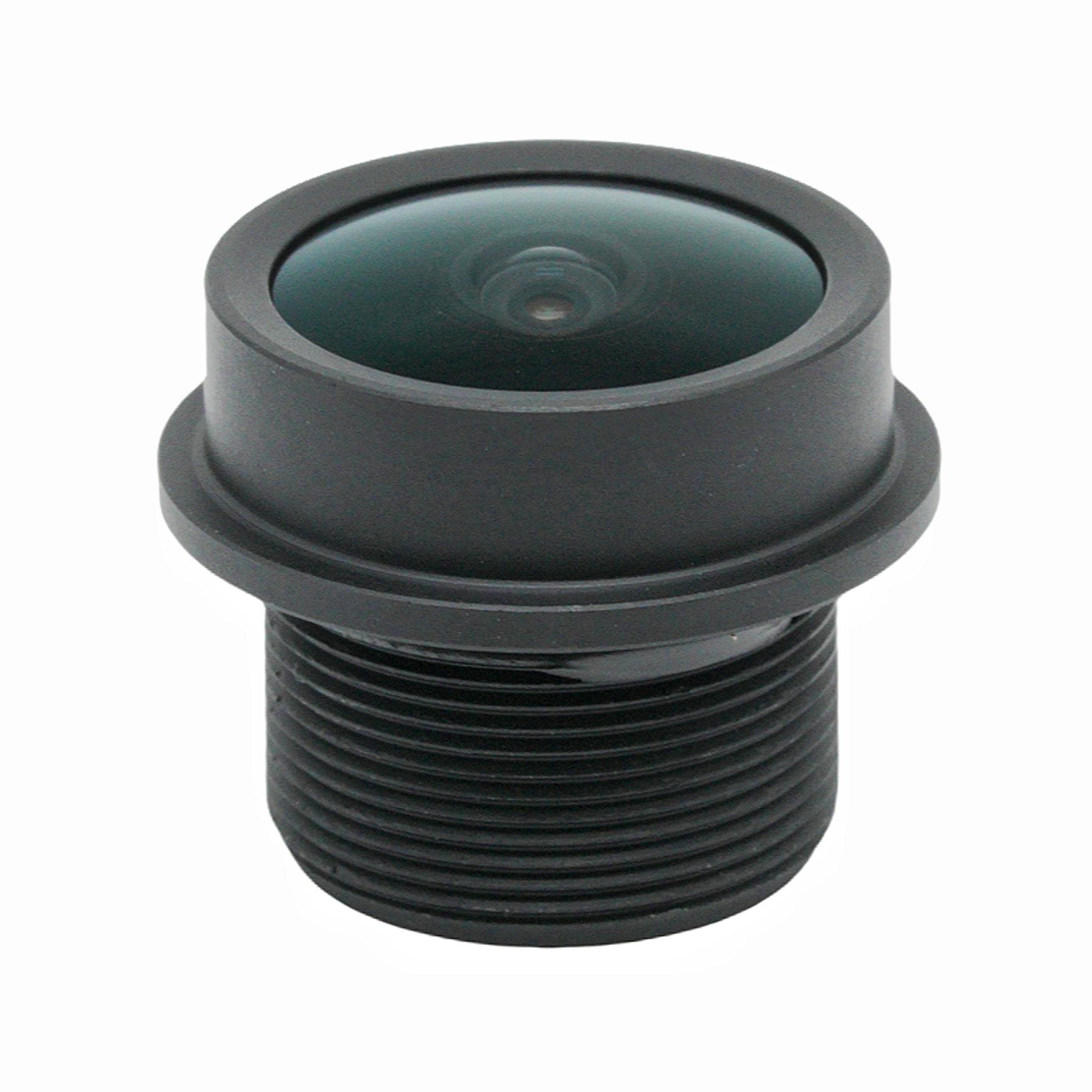

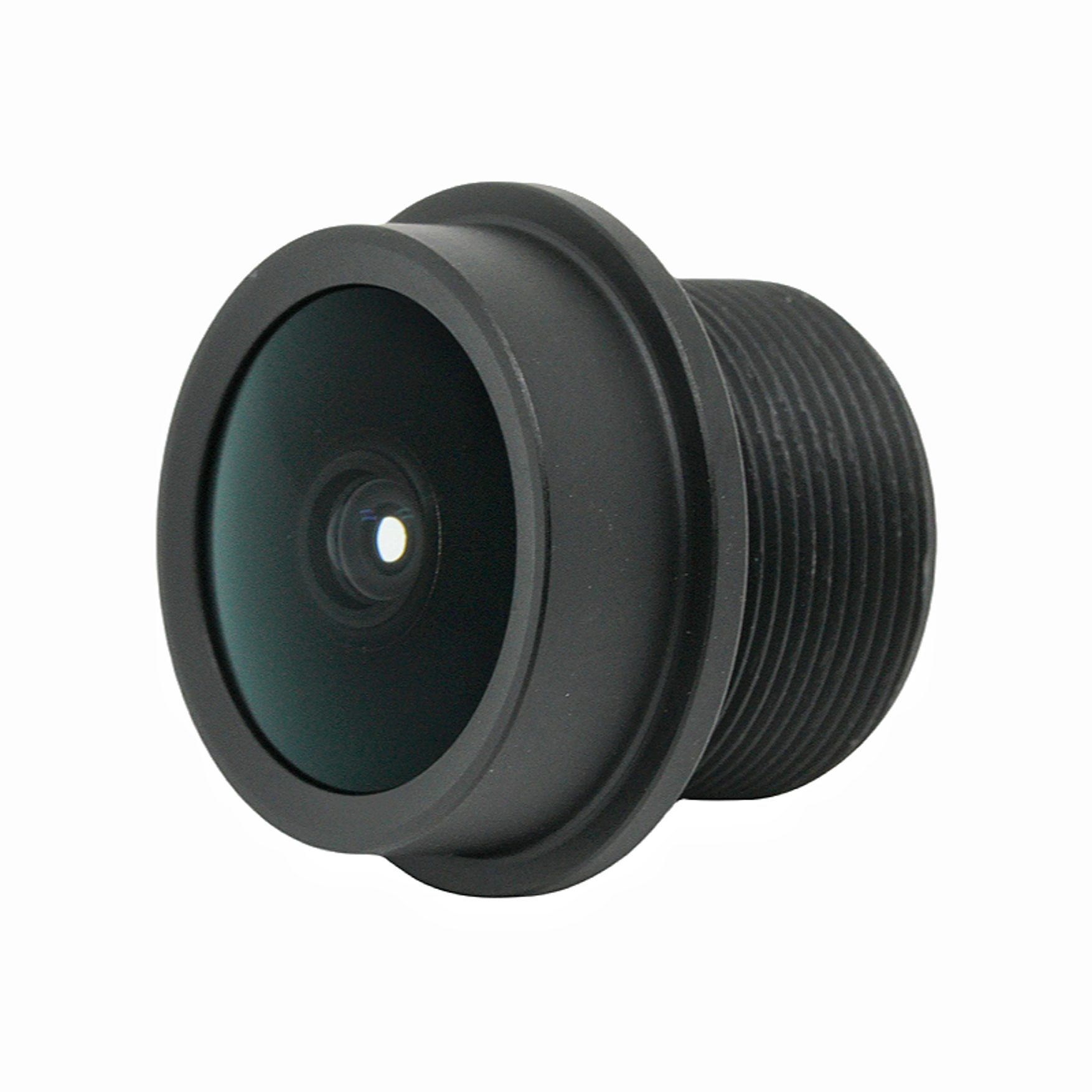

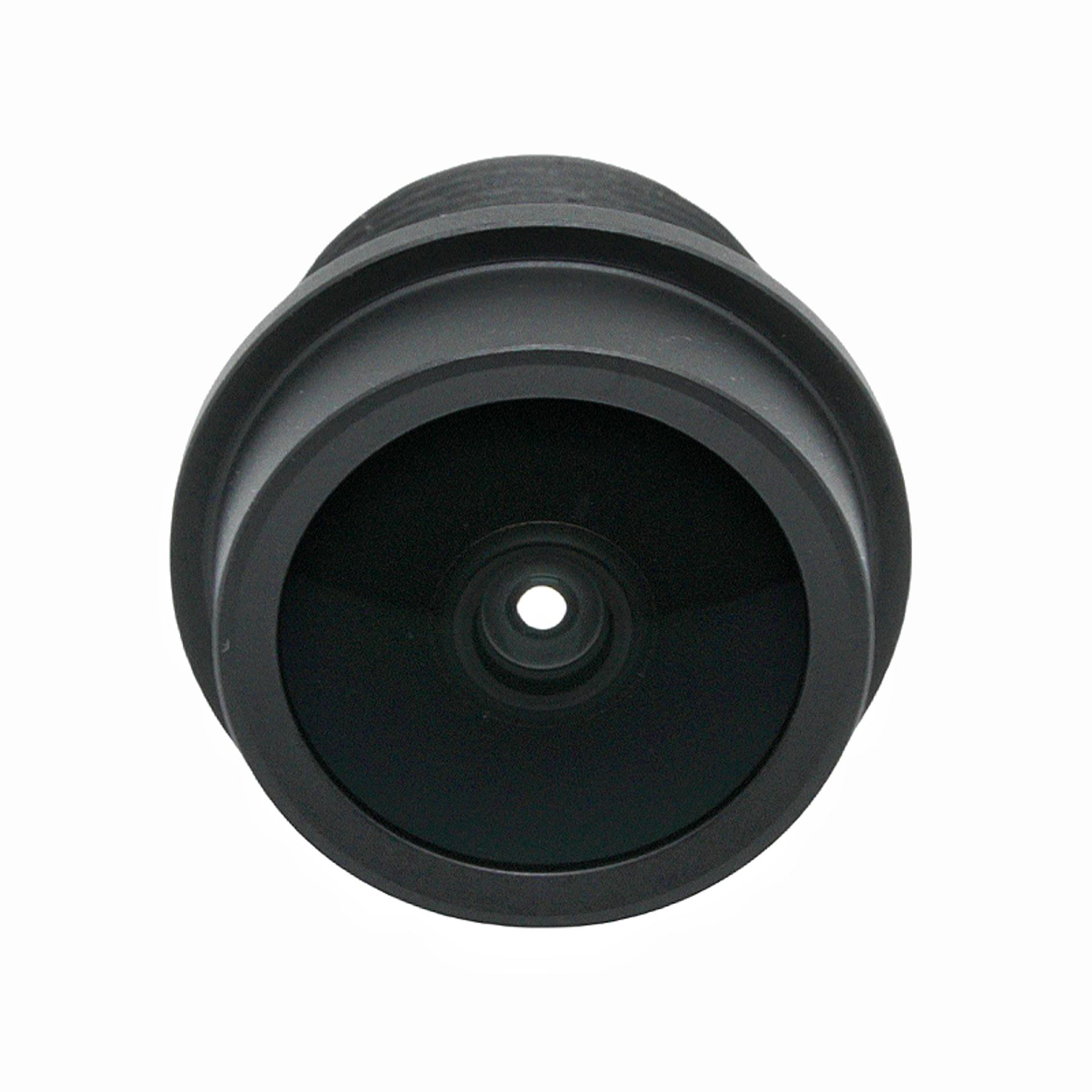

עדשת הזווית האולטרה רחבה PL-WA2.44 היא עדשת לוח מובחר M12 המיוצרת על ידי ShangHai SILK Optical Technology CO., LTD. עדשת מוקד קבועה זו מאמצת מבנה אופטי 5G+IR מקצועי, מותאמת במדויק לחיישני תמונה בגודל 1/2.9 אינץ' כדי לספק קיבולת צילום פנורמית יוצאת דופן. כעדשת מעקב בעלת ביצועים גבוהים, היא כוללת אורך מוקד יעיל של 2.44 מ"מ וצמצם F2.5, ומשיגה מצלמה רחבה במיוחד של שדה ראייה של 162° אלכסון עדשה זו מנטרת שדה ראייה עיוור. תאורה יחסית ועיוות טלוויזיה כדי להבטיח הדמיה אחידה וברורה על פני כל מעגל התמונה ShangHai SLIK Optical Technology CO., LTD שולטת בקפדנות בסובלנות אופטית ובדיוק ההרכבה עבור כל עדשת ראייה משובצת. מתאימה גם לתרחישי תאורה משלימה ביום וגם לתרחישי תאורה משלימים של אינפרא אדום. לקוחות יכולים להשיג פתרונות יציבים וחסכוניים לעדשות אולטרה רחבה ישירות מהמפעל שלנו.

שלח שאילתה

תיאור מוצר

1. תמצית מוצר

עדשת הזווית האולטרה רחבה PL-WA2.44 היא עדשת לוח מובחר M12 המיוצרת על ידיShangHai SILK Optical Technology Co., LTD.עדשת מוקד קבועה זו מאמצת מבנה אופטי 5G+IR מקצועי, מותאמת במדויק לחיישני תמונה בגודל 1/2.9 אינץ' כדי לספק קיבולת צילום פנורמית יוצאת דופן. כעדשת מעקב בעלת ביצועים גבוהים, היא כוללת אורך מוקד יעיל של 2.44 מ"מ וצמצם F2.5, ומשיגה מצלמה רחבה במיוחד של שדה ראייה של 162° אלכסון עדשה זו מנטרת שדה ראייה עיוור. תאורה יחסית ועיוות טלוויזיה כדי להבטיח הדמיה אחידה וברורה על פני כל מעגל התמונה ShangHai SLIK Optical Technology CO., LTD שולטת בקפדנות בסובלנות אופטית ובדיוק ההרכבה עבור כל עדשת ראייה משובצת. מתאימה גם לתרחישי תאורה משלימה ביום וגם לתרחישי תאורה משלימים של אינפרא אדום. לקוחות יכולים להשיג פתרונות יציבים וחסכוניים לעדשות אולטרה רחבה ישירות מהמפעל שלנו.

2. תיאור מוצר מפורט

ניתוח פרמטרים

- אורך מוקד וצמצם:EFL 2.44 מ"מ (סובלנות ±5%) עם צמצם קבוע F2.5. הצמצם המתון מאזן כניסת אור ורזולוציה אופטית למעקב יומיומי.

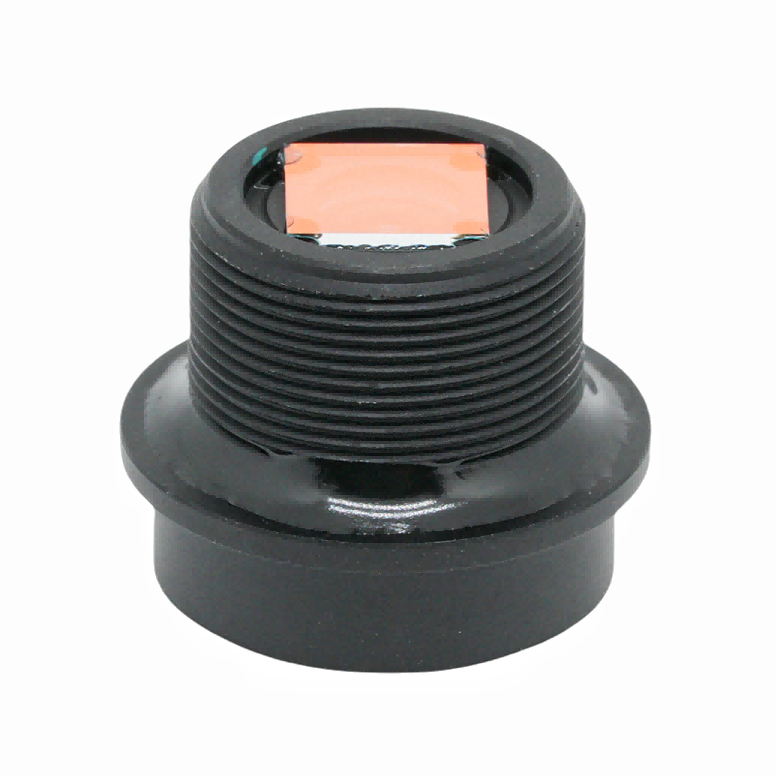

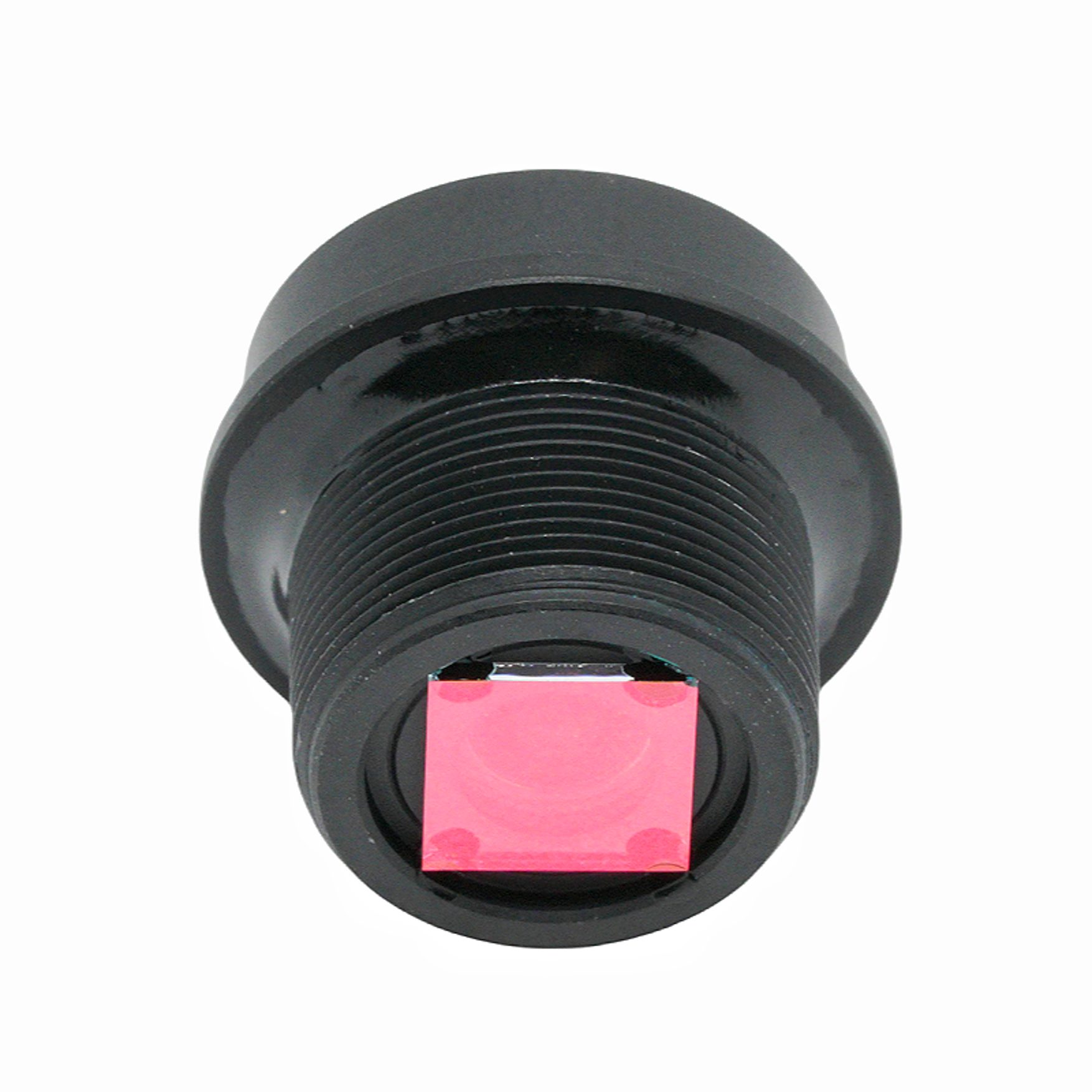

- מבנה אופטי:עיצוב 5G+IR, תומך בהחלפת יום-לילה עם מסנן חיתוך IR, תואם לאור נראה ואינפרא אדום.

- התאמת חיישן:עוצב עבור חיישן 1/2.9 אינץ', עיגול תמונה מקסימלי Φ6.3 מ"מ לכיסוי מלא של שטח החיישן ללא ויגנט.

- שדה ראייה:162° אלכסון, 118° אופקי, 89° אנכי FOV רחב במיוחד, מפחית מאוד את כמות המצלמה הדרושה לניטור סצנה מלאה.

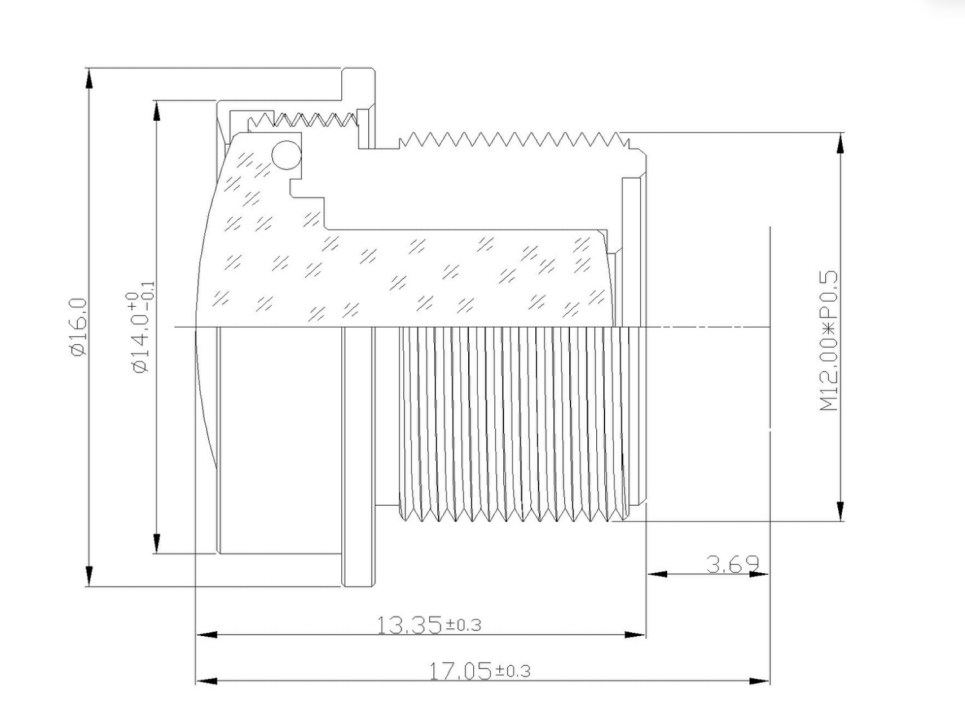

- מימד מכני:סה"כ TTL 17.05±0.2 מ"מ, אורך מוקד אחורי מכני 3.69±0.2 מ"מ, תושבת סטנדרטית M12 להרכבה מהירה על מצלמות.

- מחוונים אופטיים:עיוות טלוויזיה -26.6%, תאורה יחסית 55.0%, CRA פחות מ-18.15°, תואם לדרישות זווית קליטה של חיישן CMOS מהמיינסטרים.

לֹא.	פָּרִיט	מִפרָט
1	TTL (אורך מסלול כולל)	17.05 ± 0.2
2	EFL (אורך מוקד יעיל)	2.44 ± 5%
3	F/NO (צמצם)	2.5 ± 5%
4	M/BFL (אורך מוקד אחורי מכני)	3.69 ± 0.2
5	בנייה (מבנה)	5G + IR
6	מעגל תמונה מקסימום	Φ6.3 מ"מ
7	עבור חיישן	1/2.9 אינץ'
8	שדה ראייה - אלכסוני	162°
9	שדה ראיה - אופקי	118 מעלות
10	שדה ראיה - אנכי	89°
11	עיוות טלוויזיה	-26.6%
12	תאורה יחסית	55.0%
13	CRA (Chief Ray Angle)	< 18.15°
14	הַר	M12

יתרונות ביצועים

- כיסוי פנורמי רחב במיוחד:כעדשת זווית רחבה במיוחד, ה-FOV באלכסון של 162 מעלות מממשת ניטור שטח גדול, ומפחיתה ביעילות את עלות המערכת הכוללת.

-שימושיות כפולה ביום-לילה:המבנה האופטי 5G+IR של עדשת לוח M12 זו מתקן סטייה כרומטית ברצועות הנראות והאינפרא אדום כאחד, ושומר על תמונות חדות תחת תאורת IR.

-עיצוב תעשייתי קומפקטי:מבנה TTL קצר מתאים למצלמות משובצות מיניאטוריות; ממשק M12 סטנדרטי מבטיח החלפה של עדשת מוקד קבועה זו.

-התאמת חיישן אופטימלית:CRA מבוקר מונע פינות חשוכות, מבטיח איכות הדמיה יציבה לעדשת המצלמה 1/2.9 אינץ' בפעולה רציפה לאורך זמן.

- בקרת ייצור קפדנית:ShangHai SLIK Optical Technology Co., LTD מבצעת בדיקה מלאה על כל עדשת מעקב כדי להבטיח ביצועים אופטיים עקביים עבור הזמנות בתפזורת.
