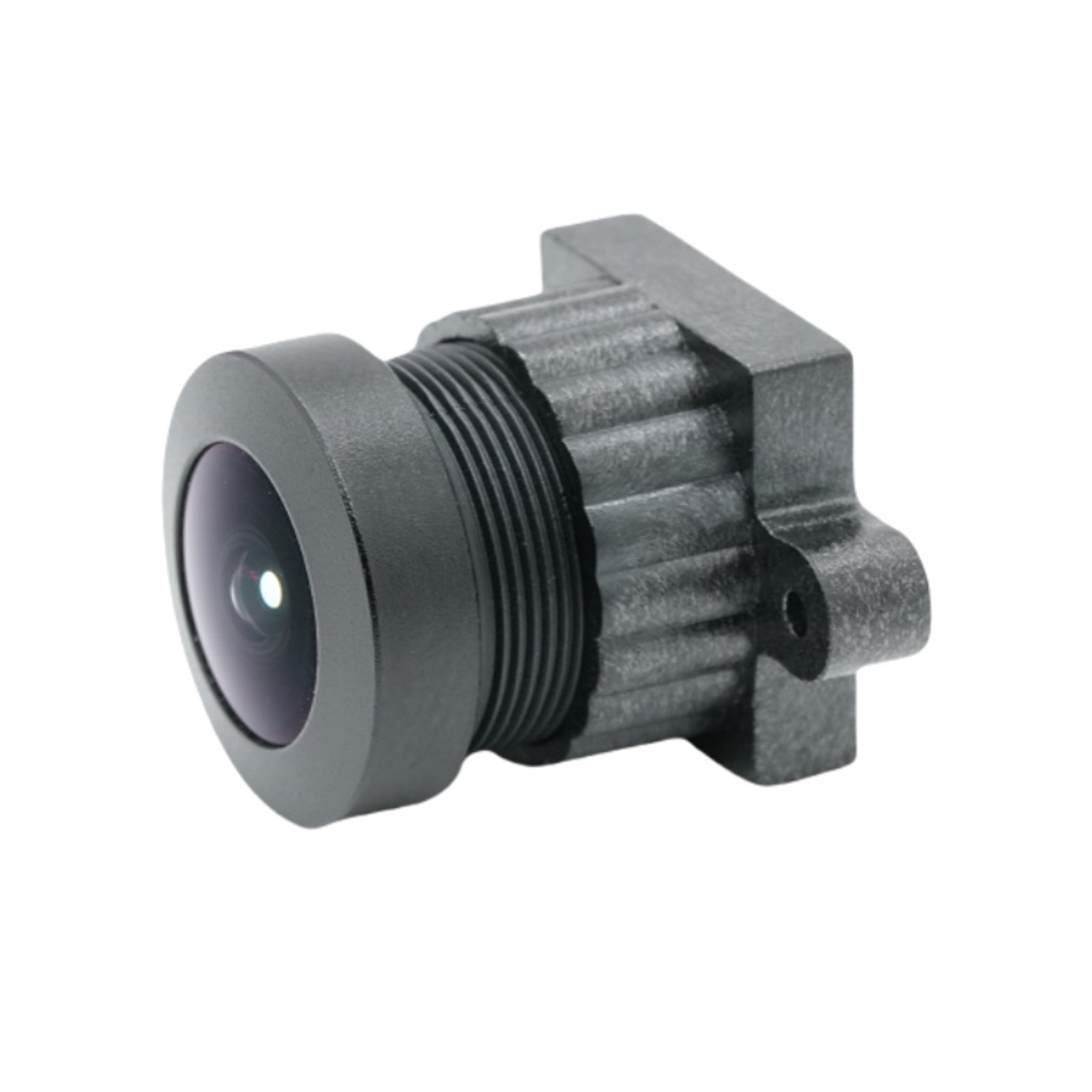

עדשת זווית רחבה 2.18 מ"מ

עדשת עין דג M12 בעלת ביצועים גבוהים מתוכננת על ידי ShangHai SILK Optical Technology CO., LTD כדי לספק ניטור פנורמי חלק עם שדה ראייה זווית רחבה במיוחד. מעוצבת עבור חיישני תמונה בגודל 1/2.7 אינץ', עדשת זווית רחבה במיוחד מאמצת מבנה אופטי בוגר של 2G3P+IR, מאזנת גודל קומפקטי ויכולת הדמיה לאורך כל היום. היא כוללת אורך מוקד יעיל של 2.18 מ"מ, צמצם קבוע F2.4 ושדה ראייה אלכסוני של 185°, המאפשרת מצלמה יחידה המאפשרת כיסוי רחב של מצלמה בודדת, תוך כיסוי נכון של שטח אינפראולוגי, ללא תפירה רחבה של מצלמה אחת. איכות תמונה עקבית תחת אור גלוי ואינפרא אדום עבור תרחישי מעקב יום-לילה. אורך המסלול הכולל נשלט על 14.5±0.2 מ"מ, תומך בשילוב מודול מצלמה ממוזער מספק 46.0% תאורה יחסית ו-CRA מבוקרת תחת 20.43°, התואם מאוד את טכנולוגיית ה- SLIKOS. LTD מספקת ייצור המוני יציב ופתרונות אופטיים הניתנים להתאמה אישית עבור לקוחות גלובליים המשתמשים בפלטפורמת עדשות פנורמיות בוגרת זו.

שלח שאילתה

תיאור מוצר

1. תמצית מוצר

עדשת עין דג מסוג M12 בעלת ביצועים גבוהים תוכננה על ידיShangHai SILK Optical Technology Co., LTDלספק ניטור פנורמי חלק עם שדה ראייה זווית רחבה במיוחד. מעוצבת עבור חיישני תמונה בגודל 1/2.7 אינץ', עדשת זווית רחבה במיוחד מאמצת מבנה אופטי בוגר של 2G3P+IR, מאזנת גודל קומפקטי ויכולת הדמיה לאורך כל היום. היא כוללת אורך מוקד יעיל של 2.18 מ"מ, צמצם קבוע F2.4 ושדה ראייה אלכסוני של 185°, המאפשרת מצלמה יחידה המאפשרת כיסוי רחב של מצלמה בודדת, תוך כיסוי נכון של שטח אינפראולוגי, ללא תפירה רחבה של מצלמה אחת. איכות תמונה עקבית תחת אור גלוי ואינפרא אדום עבור תרחישי מעקב יום-לילה. אורך המסלול הכולל נשלט על 14.5±0.2 מ"מ, תומך בשילוב מודול מצלמה ממוזער מספק 46.0% תאורה יחסית ו-CRA מבוקרת תחת 20.43°, התואם מאוד את טכנולוגיית ה- SLIKOS. LTD מספקת ייצור המוני יציב ופתרונות אופטיים הניתנים להתאמה אישית עבור לקוחות גלובליים המשתמשים בפלטפורמת עדשות פנורמיות בוגרת זו.

2. תיאור מוצר מפורט

פָּרָמֶטֶר

1. מפרט אופטי:EFL 2.18±5%, F2.4±5%, אורך מוקד אחורי מכני 2.7±0.2 מ"מ. מעגל התמונה המקסימלי של Φ6.3 מ"מ תואם במדויק חיישנים בגודל 1/2.7 אינץ' כדי למנוע הדמיה היקפית לא יעילה.

2. מבנה אופטי:עיצוב 2G3P+IR משלב אלמנטים מזכוכית ופלסטיק עם ציפוי תיקון אינפרא אדום, איזון עלות, משקל וביצועים אופטיים של עדשת עין הדג M12 זו.

3. שדה ראייה:185° אלכסון, 152° אופקי, 83.6° אנכי כיסוי רחב במיוחד. זה מממש כמעט נוף סביבתי מלא ומפחית את כמות המצלמה לניטור רחב.

4. מדדי הדמיה:עיוות טלוויזיה -32.0%, תאורה יחסית 46.0%, CRA <20.43°. זווית קרינה ראשית אופטימלית מתאימה לרוב חיישני ה-CMOS, ומפחיתה את הסיכונים בפינה חשוכה עבור עדשת הזווית הרחבה במיוחד.

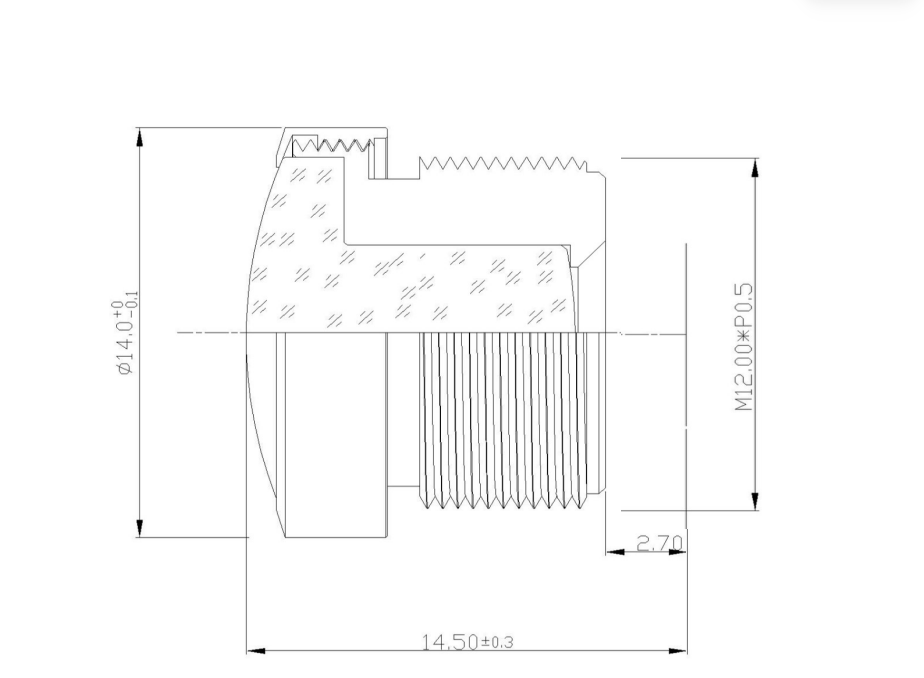

5. עיצוב מכני:תושבת M12 סטנדרטית ו-TTL קומפקטי בגודל 14.5 מ"מ, הרכבה קלה בתוך מצלמות מיניאטוריות.

לֹא.	פָּרִיט	מִפרָט
1	TTL (אורך מסלול כולל)	14.5 ± 0.2
2	EFL (אורך מוקד יעיל)	2.18 ± 5%
3	F/NO (צמצם)	2.4 ± 5%
4	M/BFL (אורך מוקד אחורי מכני)	2.7 ± 0.2
5	בנייה (מבנה)	2G3P + IR
6	מעגל תמונה מקסימום	Φ6.3 מ"מ
7	עבור חיישן	1/2.7 אינץ'
8	שדה ראייה - אלכסוני	185°
9	שדה ראיה - אופקי	152°
10	שדה ראיה - אנכי	83.6°
11	עיוות טלוויזיה	-32.0%
12	תאורה יחסית	46.0%
13	CRA (Chief Ray Angle)	< 20.43°
14	הַר	M12

יתרונות ביצועים

1. יכולת כיסוי פנורמי:התצוגה הרחבה במיוחד של 185° מבטלת אזורים עיוורים, חוזק ליבה של עדשה פנורמית זו לניטור חלל.

2. תאימות IR יום-לילה:כעדשה מתוקנת IR, היא מונעת מעבר מוקד בין אור גלוי לאור IR, ומספקת תמונות חדות הן ביום והן תחת ראיית לילה אינפרא אדום.

3. בהירות קצה אחידה:46.0% תאורה יחסית משפרת את בהירות התמונה ההיקפית בהשוואה לעדשות עין דג רגילות, ומפחיתה פינות כהות ברורות.

4. עיצוב מודולרי קומפקטי:TTL קצר וממשק M12 סטנדרטי תומכים בבתי מצלמה דקים, אידיאלי עבור ציוד ראייה מוטבע קטן.

5. ייצור המוני יציב:מיוצר על ידי ShangHai SLIK Optical Technology CO., LTD, העדשה עוברת בדיקות אופטיות קפדניות כדי להבטיח ביצועים עקביים על פני אצוות.
