הסבר על בדיקת MTF: כיצד מהנדסים מעריכים את ביצועי העדשה

בעת בחירת עדשת מצלמה, קונים רבים מסתכלים על מפרטים כגון אורך מוקד, צמצם, גודל חיישן ותמיכה במגה פיקסל.

עם זאת, לעתים קרובות מתעלמים משאלה אחת:

איך מהנדסים יודעים אם עדשה באמת טובה?

התשובה היא בדיקה אופטית.

מבין כל שיטות הערכת העדשות, בדיקת MTF היא אחד הכלים החשובים ביותר המשמשים מהנדסים אופטיים למדידת ביצועי עדשה אמיתיים.

MTF עוזר לענות על שאלה פשוטה אך קריטית:

כמה פרטים וניגודיות יכולה עדשה באמת לספק לחיישן התמונה?

זו הסיבה שיצרני מצלמות מקצועיים, מהנדסים אופטיים וספקי עדשות מקדישים תשומת לב רבה לנתוני MTF.

כי עדשה לא נשפטת לפי מה שכתוב על דף מפרט.

זה נשפט לפי איכות התמונה שהוא מייצר.

מה זה MTF?

MTF ראשי תיבות של Modulation Transfer Function.

השם נשמע מסובך, אבל הקונספט פשוט יחסית.

עדשה לא מצלמת תמונה בצורה מושלמת. במהלך תהליך ההדמיה, חלק מהפרטים והניגודיות הולכים לאיבוד בהכרח.

MTF מודד באיזו יעילות עדשה מעבירה ניגודיות מהעולם האמיתי לחיישן המצלמה.

במילים פשוטות:

MTF גבוה יותר אומר שהעדשה יכולה לשחזר פרטים עדינים יותר עם ניגודיות טובה יותר.

לְדוּגמָה:

דמיינו לעצמכם צילום בניין עם הרבה חלונות קטנים.

עדשה עם ביצועים אופטיים גרועים עלולה לתפוס את הצורה הכללית של הבניין אך לאבד את הפרטים של חלונות בודדים.

עדשה עם ביצועי MTF חזקים יכולה לשמר את אותם מבנים עדינים בצורה ברורה יותר.

היכולת הזו לשחזר פרטים היא מה שהמהנדסים מכנים רזולוציה אופטית.

למה מגה פיקסל לא מספיק

אי הבנה נפוצה בתעשיית המצלמות היא:

"יותר מגה פיקסל תמיד אומר איכות תמונה טובה יותר."

עם זאת, החיישן הוא רק חלק אחד ממערכת ההדמיה.

חיישן 8MP אינו מייצר אוטומטית תמונה באיכות 8MP.

העדשה חייבת להיות מסוגלת לפתור מספיק פרטים כדי שהחיישן ישתמש בפיקסלים האלה ביעילות.

אם ביצועי העדשה אינם מספיקים, החיישן עשוי פשוט לצלם גרסה גדולה יותר של תמונה רכה.

זו הסיבה שהמהנדסים אומרים לעתים קרובות:

החיישן רושם מידע, אך העדשה קובעת כמה מידע מגיע לחיישן.

בדיקת MTF עוזרת להעריך אם העדשה באמת יכולה לתמוך ביכולת הרזולוציה של מערכת המצלמה.

כיצד מהנדסים מבצעים בדיקות MTF

במהלך בדיקות MTF, מהנדסים משתמשים בדרך כלל בסביבת בדיקה מבוקרת.

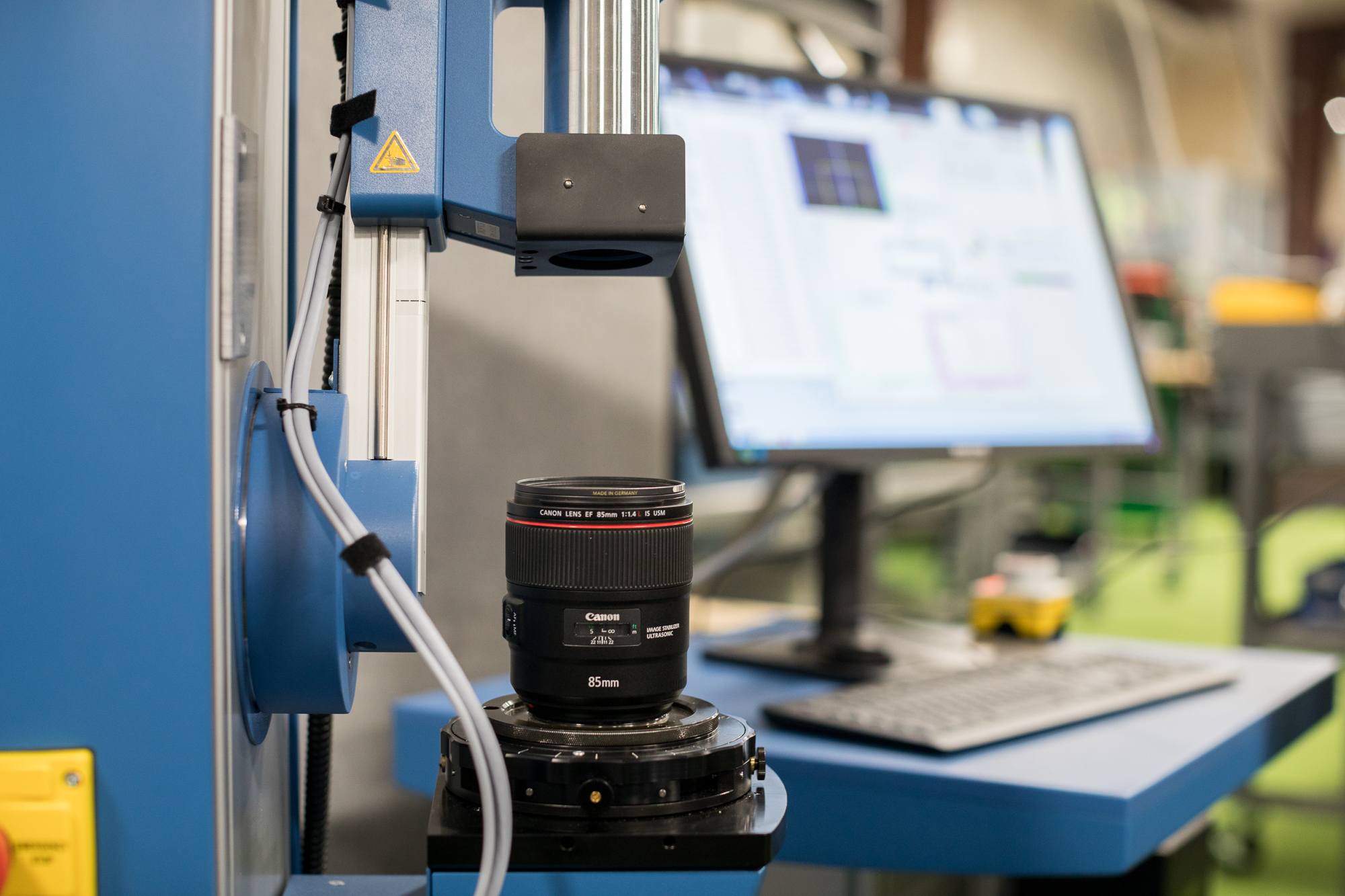

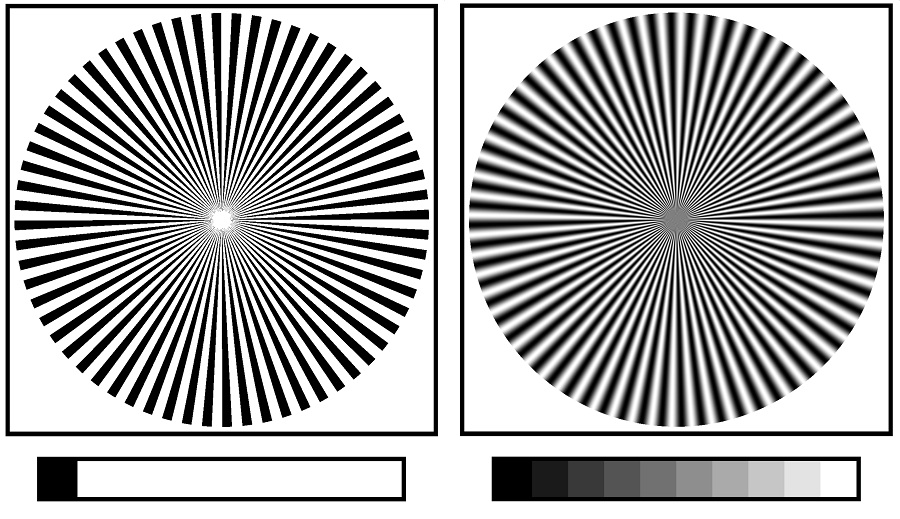

עדשה מותקנת עם חיישן מצלמה ספציפי או מערכת מדידה אופטית ונבדקת באמצעות תבניות שתוכננו במיוחד.

המערכת מנתחת עד כמה העדשה משחזרת רמות שונות של פירוט.

מספר גורמים מוערכים:

1. יכולת רזולוציה

העדשה נבדקת כדי לקבוע עד כמה היא יכולה לשחזר מבנים עדינים.

זה חשוב במיוחד עבור:

מצלמות אבטחה

מערכות בדיקה תעשייתיות

ראיית מכונה

הדמיה רפואית

מצלמות AI

עדשה עשויה להיראות חדה ברמה בסיסית אך להיכשל בעת לכידת עצמים קטנים או פרטים רחוקים.

2. ביצועי ניגודיות

רזולוציה היא לא רק ראיית קווים.

עדשה טובה חייבת גם לשמור על ניגודיות.

לדוגמה, לשני אובייקטים עשויים להיות גבולות ברורים במציאות, אך עדשה גרועה עלולה לגרום להם להיראות ממוזגים מכיוון שההבדל בניגודיות מצטמצם.

MTF מעריך עד כמה העדשה שומרת על ניגודיות ברמות פירוט שונות.

3. ביצועי מרכז וקצה

טעות נפוצה בעת הערכת עדשות היא בדיקת אזור המרכז בלבד.

עם זאת, יישומים אמיתיים דורשים ביצועים על פני כל התמונה.

עבור מצלמות אבטחה רחבות זווית או מצלמות מזל"ט, ביצועי קצה חשובים במיוחד.

עדשה עשויה לספק חדות מרכזית מצוינת אך להראות בהירות מופחתת ליד הפינות.

בדיקת MTF מאפשרת למהנדסים להעריך:

רזולוציית מרכז

ביצועים באמצע השדה

חדות קצה

עדשה מעוצבת היטב צריכה לשמור על ביצועים מאוזנים על פני התמונה.

הבנת עקומות MTF

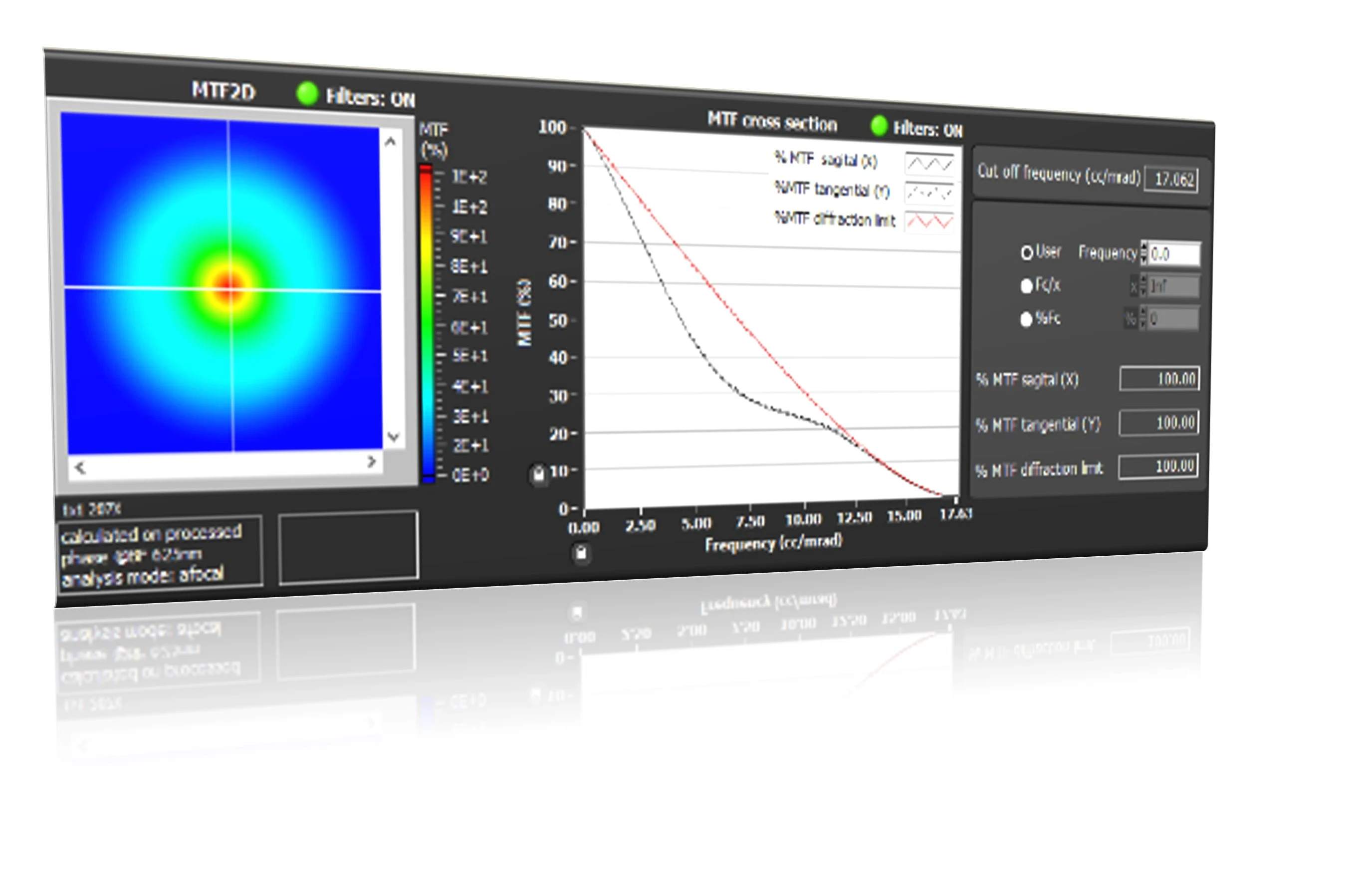

תוצאות MTF מוצגות בדרך כלל כגרף.

למרות שתרשימי MTF עשויים להיראות טכניים, הרעיון הבסיסי הוא פשוט.

הציר האופקי מייצג בדרך כלל תדר מרחבי.

זה אומר עד כמה הפרטים עדינים.

הציר האנכי מייצג שידור ניגודיות.

ערך גבוה יותר אומר שהעדשה שומרת על ניגודיות רבה יותר.

בְּדֶרֶך כְּלַל:

 MTF גבוה בתדרים נמוכים פירושו שחזור ניגודיות טוב

 MTF גבוה בתדרים גבוהים פירושו רזולוציה טובה יותר של פרטים עדינים

עדשה עם ביצועים חזקים שומרת על ערכי MTF גבוהים יותר ככל שהפרטים נעשים עדינים יותר.

מדוע MTF חשוב ביישומים שונים

ליישומי מצלמה שונים יש דרישות אופטיות שונות.

מעקב אבטחה

מצלמות אבטחה פועלות לרוב בתנאים מאתגרים:

אור נמוך

מרחקים ארוכים

סצנות רחבות

הזזת חפצים

עדשה עם ביצועי MTF טובים יכולה לעזור לשמור על:

פרטי פנים

מידע על רכב

דיוק זיהוי אובייקטים

במיוחד במערכות מעקב מבוססות AI, איכות התמונה משפיעה ישירות על ביצועי הזיהוי.

חזון תעשייתי

מערכות ראיית מכונה לרוב בודקות הבדלים קטנים.

דוגמאות כוללות:

פגמים במוצר

שגיאות ייצור

מיקום רכיבים

אובדן קטן של פרטים יכול להשפיע על דיוק הבדיקה.

עדשות MTF גבוהות מספקות נתוני תמונה ברורים ואמינים יותר.

רובוטיקה ו-AI Vision

רובוטים מסתמכים על מצלמות כדי להבין את הסביבה שלהם.

הם צריכים להכיר:

חפצים

מכשולים

אנשים

תנועה

רזולוציה אופטית ירודה יוצרת אי ודאות עבור אלגוריתמי AI.

ביצועי עדשה טובים יותר מספקים קלט חזותי נקי יותר.

הדמיה רפואית

מכשירים רפואיים דורשים לרוב מערכות אופטיות קומפקטיות אך בעלות ביצועים גבוהים.

ביישומים אלה, בהירות התמונה יכולה להשפיע ישירות על האבחון והניתוח.

MTF מסייעת למהנדסים להבטיח שמערכות אופטיות עומדות בדרישות הדמיה מחמירות.

MTF אינו התקן היחיד להערכת עדשות

למרות ש-MTF חשוב ביותר, מהנדסים אינם מעריכים עדשות באמצעות פרמטר אחד בלבד.

הערכה אופטית מלאה עשויה לכלול גם:

עיוות

סטייה כרומטית

תאורה יחסית

 רפאים

התלקחות

מיקוד יציבות

ביצועי טמפרטורה

סובלנות מכנית

עדשה עם MTF מעולה אך אמינות ירודה עשויה שלא להתאים למוצרים מהעולם האמיתי.

הנדסה אופטית היא תמיד על איזון.

העדשה הטובה ביותר היא לא רק זו עם המספר הגבוה ביותר.

הוא זה שמבצע ביצועים מהימנים ביישום המיועד.

כיצד יצרני עדשות מקצועיים משתמשים בנתוני MTF

עבור יצרני אופטיקה, בדיקת MTF היא לא רק כלי פיתוח.

זוהי גם שיטת בקרת איכות חשובה.

במהלך פיתוח עדשות, מהנדסים משתמשים בתוצאות MTF כדי:

 ייעול עיצוב אופטי

 התאם את מבני העדשה

השווה בין חומרים שונים

שפר את דיוק ההרכבה

במהלך ייצור המוני, בדיקת MTF עוזרת להבטיח עקביות בין אצוות שונות.

זה חשוב במיוחד כי ייצור אב טיפוס מצוין אחד הוא הרבה יותר קל מאשר ייצור של אלפי עדשות זהות.

יצרן עדשות אמין חייב לשלוט הן בתכנון האופטי והן בתהליכי הייצור.

Boshi Optics: התמקדות בביצועים אופטיים אמיתיים

אנו ב-Boshi Optics מבינים שלקוחות לא רוכשים עדשות בגלל מפרט בלבד.

הם רוכשים ביצועי הדמיה אמינים.

עבור יישומים הכוללים מעקב אבטחה, ראיית AI, מזל"טים, מצלמות רכב, הדמיה רפואית ומערכות תעשייתיות, האיכות האופטית משפיעה ישירות על חווית המוצר הסופי.

באמצעות עיצוב אופטי, ייצור מדויק והערכת ביצועים, Boshi Optics מתמקדת ביצירת פתרונות עדשות המספקים איכות תמונה יציבה ביישומים בעולם האמיתי.

כי במערכות מצלמות מודרניות:

יותר פיקסלים לא אומר אוטומטית יותר מידע.

אופטיקה טובה יותר יוצרת תמונות טובות יותר.

ותמונות טובות יותר יוצרות החלטות טובות יותר.

מַסְקָנָה

בדיקת MTF היא אחד הכלים היקרים ביותר שהמהנדסים משתמשים בהם כדי להבין את ביצועי העדשות.

זה חושף מה מספרי מגה פיקסל לא יכולים להראות:

כמה ברור עדשה משחזרת פרטים

עד כמה הוא שומר על ניגודיות

האם החדות עקבית לאורך כל התמונה

האם המערכת האופטית יכולה באמת לתמוך בחיישן

בעת בחירת עדשת מצלמה, חיוני להסתכל מעבר למפרטים ולהבין את הביצועים האופטיים.

עדשה איכותית היא לא רק פיסת זכוכית.

זהו הבסיס המאפשר למערכת ההדמיה כולה לבצע.
