מעבר למגה פיקסל: מה שבאמת קובע את רזולוציית עדשת המצלמה

יש מפרט שמופיע כמעט בכל גיליון נתונים של מצלמה מודרנית:

מגה פיקסל.

5MP. 8MP. 12MP. 24MP.

המספר קל להבנה, קל להשוואה וקל מאוד לשווק.

אבל אם השקעת מספיק זמן בפיתוח מערכות מצלמות, בסופו של דבר נתקלת בשאלה לא נוחה:

האם העדשה יכולה להיות בפועלהאם לפתור את מה שהחיישן מסוגל לקלוט?

כאן הדברים נעשים מעניינים יותר.

חיישן 8MP לא נותן לך אוטומטית תמונה באיכות 8MP. החיישן מספק את יכולת הדגימה, אבל העדשה צריכה לספק מספיק פרטים אופטיים כדי שהפיקסלים האלה יהיו שימושיים.

במילים אחרות, מצלמה אינה תחרות בין מגה-פיקסל חיישנים.

זו מערכת.

והעדשה היא אחד החלקים החשובים ביותר של המערכת הזו.

רזולוציית חיישן לעומת רזולוציה אופטית

נתחיל בהבחנה פשוטה.

רזולוציית חיישןמתאר כמה פיקסלים יש לחיישן.

רזולוציה אופטיתמתאר כמה פרטים מרחביים העדשה יכולה למעשה לשחזר.

שני המפרטים האלה קשורים, אבל הם לא אותו דבר.

דמיינו שאתם מצלמים לוחית רישוי רחוקה.

לחיישן 8MP עשוי להיות שפע של פיקסלים זמינים כדי להקליט את הצלחת. אבל אם העדשה מייצרת תמונה מטושטשת בעלת ניגודיות נמוכה, הפיקסלים האלה לא יכולים לשחזר את הדמויות בצורה קסומה.

ייתכן שתגמור עם פיקסלים נוספים המתארים את הטשטוש.

זה לא אותו דבר כמו פרטים נוספים.

זו הסיבה שפשוט הצבת חיישן ברזולוציה גבוהה מאחורי עדשה ישנה או לא מתאימה יכולה להפיק תוצאות מאכזבות.

ייתכן שהחיישן חדש.

ייתכן שהתמונה לא.

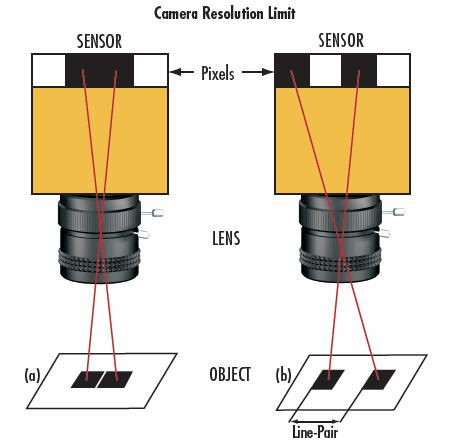

גודל פיקסל משנה את האתגר האופטי

גורם נוסף שמהנדסים צריכים לקחת בחשבון יותר ויותר הוא גודל הפיקסלים.

ככל שטכנולוגיית החיישנים מתקדמת, היצרנים יכולים להתאים יותר פיקסלים לאותו אזור פיזי.

זה נשמע כמו שיפור ברור.

אבל יש פשרה.

פיקסלים קטנים יותר פירושם שהמערכת האופטית תצטרך לשחזר פרטים עדינים יותר כדי לנצל את מלוא היתרונות של החיישן.

לדוגמה, מצלמה המשתמשת בגובה פיקסלים גדול יחסית עשויה להיות פחות תובענית בעדשה מאשר חיישן עם פיקסלים קטנים במיוחד וצפיפות פיקסלים גבוהה בהרבה.

זה יוצר שאלה חשובה במהלך פיתוח המצלמה:

האם רזולוציית העדשה גבוהה מספיק לגובה הפיקסלים של החיישן?

עדשה שהצליחה בצורה מושלמת עם חיישן ישן יותר עשויה שלא לספק באופן אוטומטי את אותם ביצועים מעשיים כאשר היא מתאימה לחיישן חדש וצפוף יותר.

זו אחת הסיבות שבחירת העדשה צריכה להתרחש יחד עם בחירת חיישנים במקום להתייחס לעדשה כמחשבה שלאחר מכן.

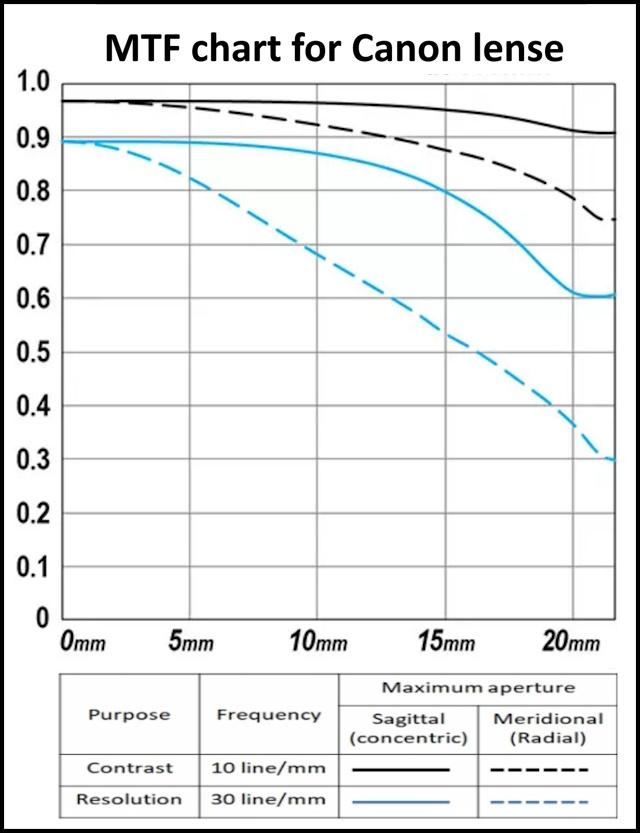

מדוע MTF חשוב יותר מתווית מגה פיקסל

אם אתה רוצה להבין רזולוציה אופטית אמיתית, בסופו של דבר אתה צריך לדבר עלMTF — פונקציית העברת אפנון.

הטרמינולוגיה נשמעת מאיימת.

הרעיון הבסיסי הוא לא.

MTF מתאר עד כמה מערכת אופטית שומרת על ניגודיות ברמות שונות של פירוט.

תחשוב על צילום סדרה של קווים עדינים יותר ויותר בשחור-לבן.

בדפוסים גדולים וקלים לראייה, כמעט כל עדשה הגונה יכולה לשחזר אותם.

ככל שהקווים נעשים עדינים יותר, העדשה מאבדת בהדרגה את הניגודיות.

מערכת אופטית חזקה שומרת על ניגודיות שימושית יותר לתוך טווח הפרטים העדינים.

זה מה ש-MTF עוזר למהנדסים להעריך.

זו הסיבה שמפרט עדשה רציני לא צריך להיעצר ב:

“תומך 8MP."

הערכה טובה יותר שואלת:

מהם ביצועי ה-MTF?

באיזה תדרים מרחביים?

איך זה מתפקד במרכז?

מה קורה לקראת הקצה?

האם הביצועים נשארים יציבים בצמצם המיועד?

שאלות אלה מספרות לך הרבה יותר על המערכת האופטית בפועל.

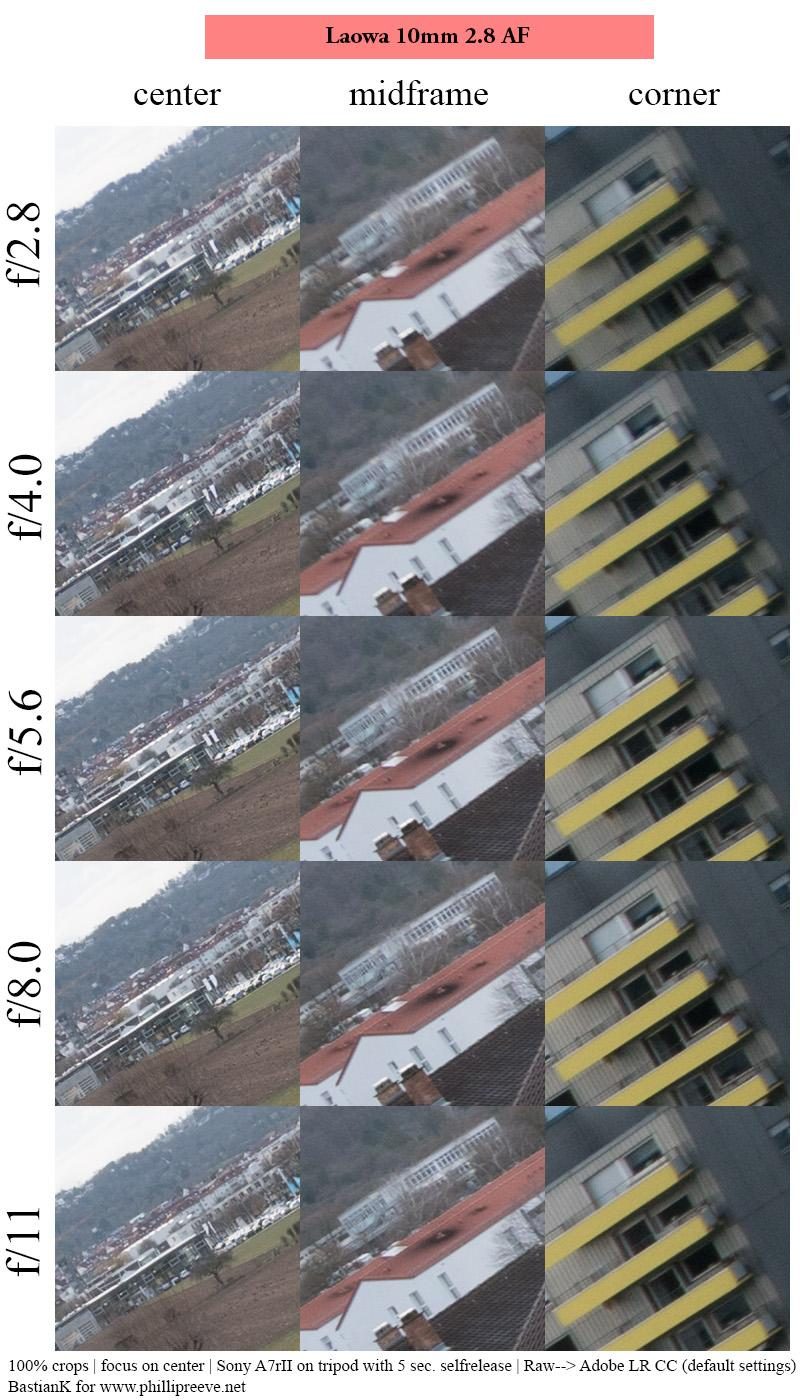

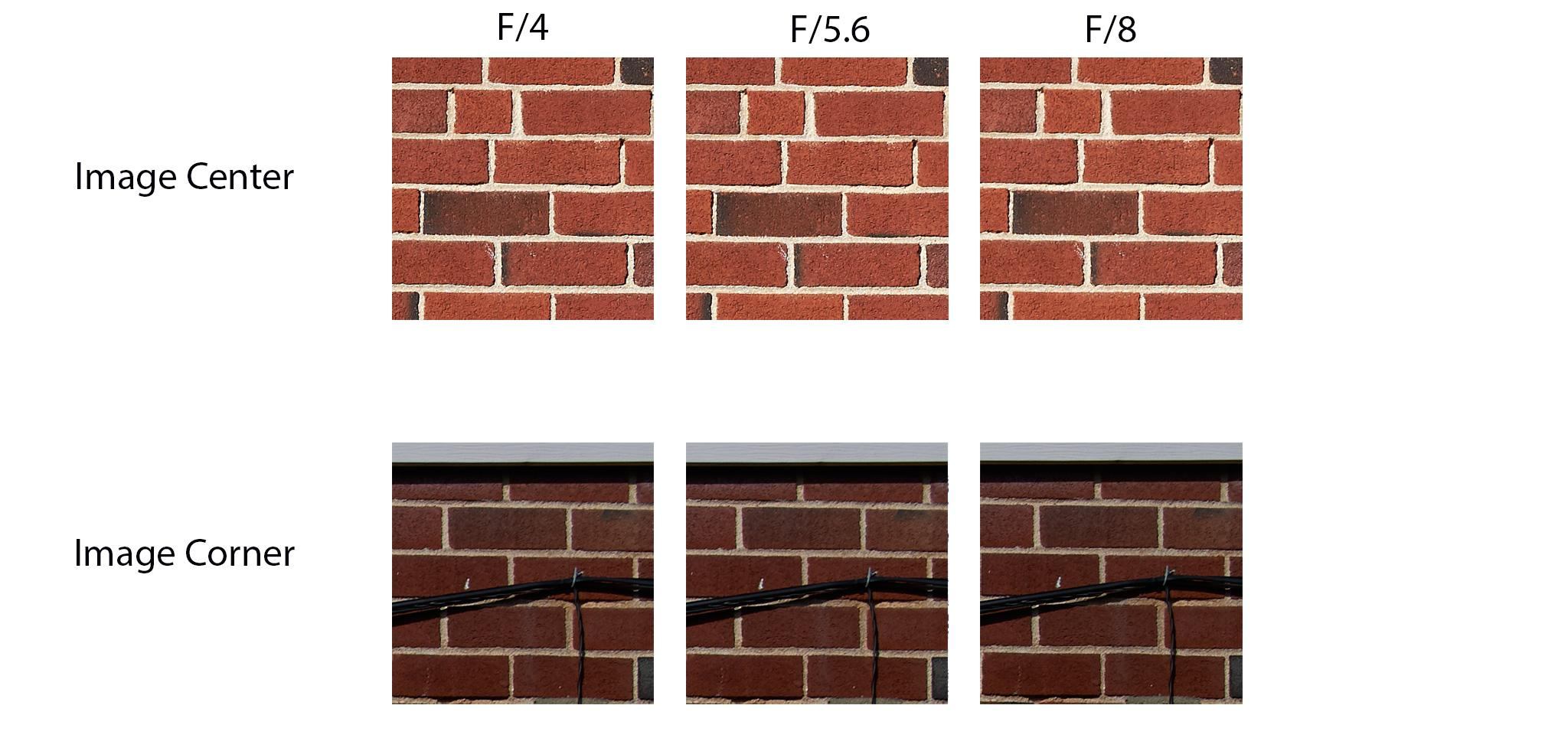

רזולוציית מרכז היא לא כל הסיפור

אחת הדרכים הקלות ביותר לגרום לעדשה להיראות מרשימה היא להציג תמונה מרכזית חדה מאוד.

הבעיה היא שמצלמות לא מצלמים רק את המרכז.

מצלמות אבטחה רחבות זווית, מצלמות רכב, מצלמות רחפנים ומערכות רובוטיקה תלויות לרוב במידע היקפי של תמונה.

עדשה עשויה לספק חדות מרכזית מצוינת אך ביצועים חלשים יותר באופן ניכר ליד הקצוות.

זה יכול להשפיע על:

זיהוי אובייקטים

זיהוי פנים

זיהוי רכב

הבנת סצנה

בדיקת ראיית מכונה

לדוגמה, מצלמת אבטחה שצופה בחניון עשויה לגרום לרכב להיכנס סמוך לקצה התמונה.

אם המרכז נראה פנטסטי אבל הקצוות רכים, מפרט הרזולוציה המרשים של המצלמה לא מספר את כל הסיפור.

עבור מהנדסים, השאלה המועילה יותר היא:

באיזו מידה מתפקדת העדשה על פני התמונה?

סטייות בשקט לגנוב פרטים

סטיות אופטיות הן סיבה נוספת לכך שמצלמת מגה-פיקסל גבוהה עלולה לא לספק את איכות התמונה הצפויה.

בעיות נפוצות כוללות:

סטייה כדורית

סטייה כרומטית

תרדמת

אסטיגמציה

עקמומיות השדה

אתה לא בהכרח צריך להיות מעצב אופטי כדי להבין את התוצאה.

התוצאה המעשית היא פשוטה:

הפרטים נעשים פחות מדויקים.

הקצוות עלולים לאבד ניגודיות. מבנים עדינים עשויים להיראות צבעוניים או מרוחים. הפינות עשויות להיות רכות יותר.

לכן עיצוב אופטי מודרני כרוך בהרבה יותר מבחירת אורך מוקד וצמצם.

המערכת האופטית צריכה לאזן מספר גורמים בו זמנית.

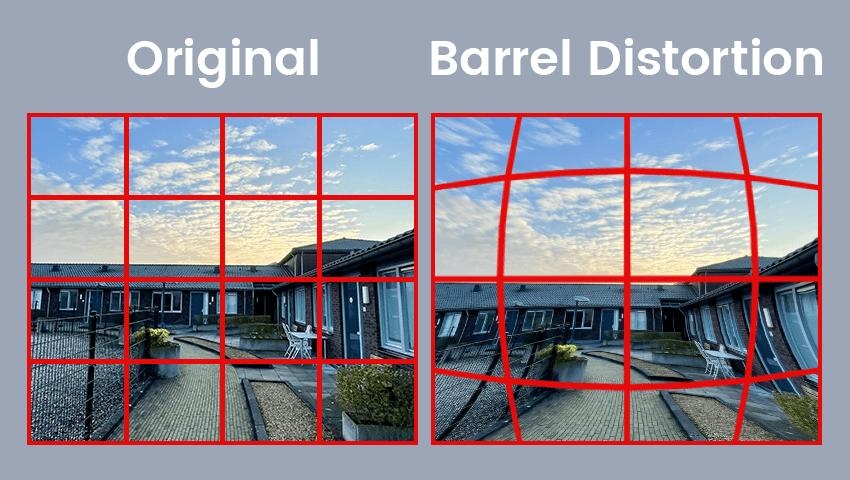

עיוות הוא גם בעיה באיכות התמונה

לפעמים מתייחסים לעיוות כבעיה חזותית גרידא.

זה לא תמיד.

עבור צילום מזדמן, קווים ישרים מעוקלים עשויים פשוט להיראות לא מושכים.

עבור יישומי ראיית מכונה או AI, הגיאומטריה יכולה להיות חשובה.

עדשה רחבה עם עיוות משמעותי יכולה לגרום לאובייקטים ליד הקצה להיראות שונים מאוד מהצורה והמיקום שלהם בפועל.

זה לא אומר שכל יישום צריך עיוות נמוך במיוחד.

מצלמת אבטחה עשויה לקבל באופן סביר עיוות כלשהו בתמורה לשדה ראייה רחב בהרבה.

מערכת מדידה תעשייתית אולי לא.

שוב, הנדסה אופטית היא על פשרות.

העדשה ה"טובה ביותר" תלויה במה שהמצלמה אמורה לעשות.

מדוע "עדשת 8MP" היא תיאור לא שלם

זו אולי הנקודה החשובה ביותר.

הביטוי "עדשת 8MP” שימושי לשיווק, אך לא שלם מבחינה טכנית.

הרזולוציה מושפעת מהקשר בין:

עדשה

חיישן

גודל פיקסל

צמצם

מעגל תמונה

CRA

עיבוד תמונה

תנאי תאורה

עדשה לא קיימת בבידוד.

עדשה מסוימת עשויה להופיע טוב מאוד עם חיישן אחד ופחות יעילה עם אחר מכיוון שהדרישות האופטיות השתנו.

זו הסיבה למהנדסי מצלמות מנוסים בדרך כלל מבקשים את דגם החיישן ואת הדרישות האופטיות לפני אישור עדשה.

ספק שאומר מיד "כן, העדשה הזו תומכת ב-8MP" מבלי לשאול שום דבר אחר עשוי לענות על שאלת המכירה ולא על השאלה ההנדסית.

אז איך מהנדסים צריכים להעריך עדשה ברזולוציה גבוהה?

במקום להתחיל עם מגה פיקסל, אני ממליץ להתחיל עם האפליקציה.

לִשְׁאוֹל:

1. איזה חיישןישמש?

פורמט החיישן וגודל הפיקסלים קובעים את הדרישות האופטיות.

2. איזה שדה ראייה נדרש?

עיצוב זווית רחבה מציג אתגרים שונים מעדשה עם זווית צרה.

3. איזו רמת פירוט בעצם חשובה?

למצלמת אבטחה המזהה אדם ממרחק של מספר מטרים יש דרישות שונות ממצלמת ראייה מכונה הבודקת רכיב זעיר.

4. עד כמה חשוב ביצועי הקצה?

עבור מערכות רבות עם זווית רחבה, זה קריטי.

5. מה קורה בצמצם המיועד?

עדשה עשויה לפעול בצורה שונה כאשר היא פועלת פתוחה לרווחה בהשוואה לעצירה.

6. מה מראים נתוני ה-MTF?

זה מספק מידע שימושי הרבה יותר מאשר תווית מגה פיקסל בלבד.

המשמעות האמיתית של "רזולוציה גבוהה"

עדשה ברזולוציה גבוהה היא לא רק עדשה עם מספר גבוה מודפס לצידה.

זוהי מערכת אופטית שיכולה לשחזר פרטים עדינים עם ניגודיות מספקת, על פני שדה התמונה הנדרש, בתנאי ההפעלה המיועדים.

זו בעיה הנדסית הרבה יותר קשה.

ובכנות, זו הסיבה ששתי עדשות עם מפרט דומה לכאורה יכולים לקבל מחירים שונים מאוד.

אתה לא פשוט משלם על עוד כוס.

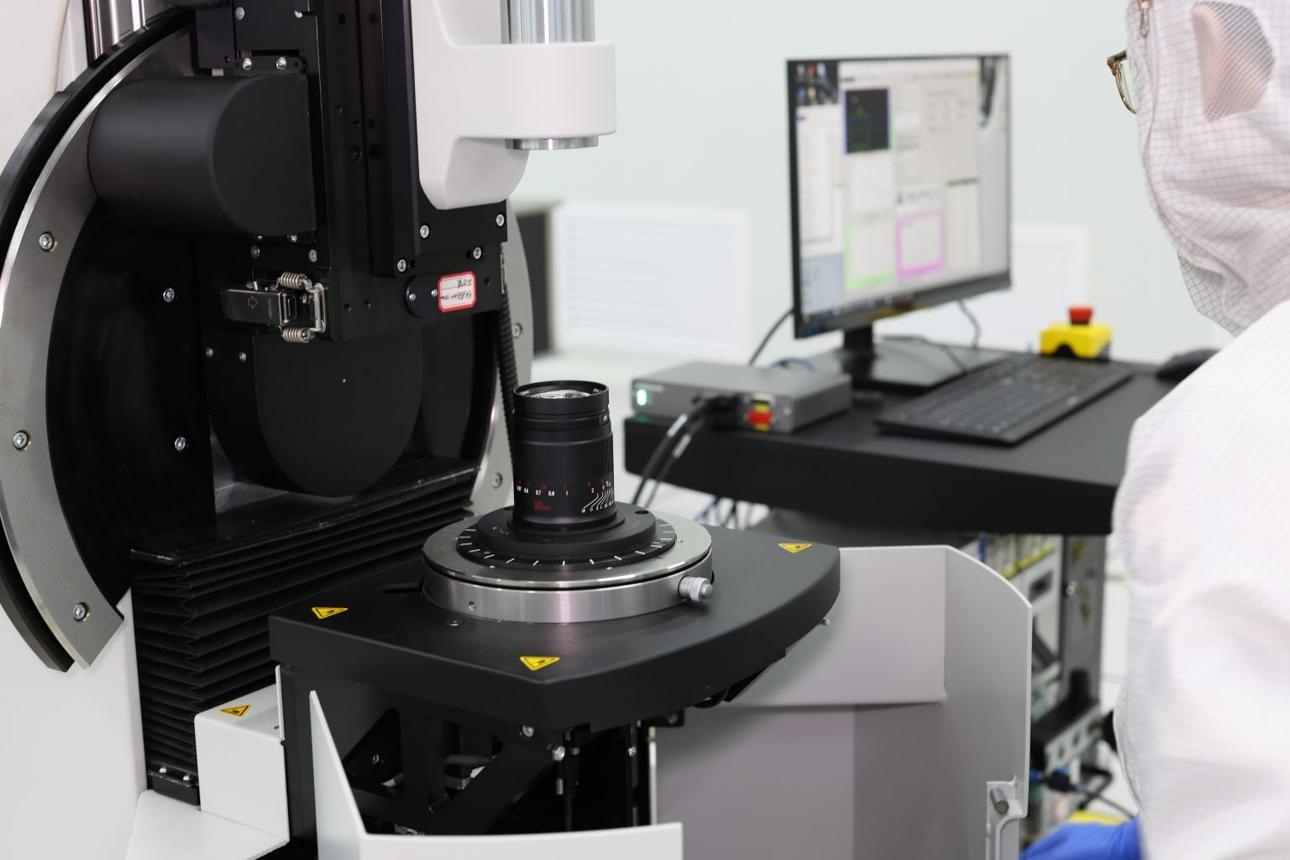

אתה משלם עבור עיצוב אופטי, סובלנות, חומרים, דיוק ייצור, ציפוי, הרכבה ובדיקה.

ב-Boshi Optics מפותחים פתרונות אופטיים ליישומים החל ממעקב אבטחה והדמיית רכב ועד להדמיה רפואית, מכשירים חכמים ומערכות מצלמות אחרות. סל המוצרים של החברה כולל עדשות עם פורמטים שונים של חיישנים, רזולוציות, שדות ראייה, פתחים ומבנים אופטיים, המשקפים את המציאות שאין עדשה אחת "הטובה ביותר" לכל מצלמה.

מחשבה אחרונה: הפסק לספור פיקסלים, התחל להסתכל על מידע

מגה פיקסל הם שימושיים.

הם אומרים לך כמה פיקסלים חיישן יכול לספק.

אבל הם לא אומרים לך כמה מידע שימושי המערכת האופטית יכולה לספק לאותם פיקסלים.

לכן מהנדסים מנוסים מסתכלים מעבר למספר שעל תיבת המצלמה.

הם מסתכלים על MTF.

הם מסתכלים על גודל הפיקסלים.

הם מסתכלים על ביצועים ממרכז לקצה.

הם מסתכלים על סטיות, עיוות, תאורה ותאימות חיישנים.

והכי חשוב, הם מסתכלים על התמונה האמיתית.

כי בסופו של דבר, לקוחות לא קונים 8 מיליון פיקסלים.

הם קונים את הפרטים שהפיקסלים האלה אמורים להראות.
