הסבר על רזולוציית עדשה: ממגה פיקסל לביצועים אופטיים אמיתיים

1. רזולוציית חיישן ורזולוציית עדשה הם דברים שונים

נתחיל באי ההבנה הבסיסית:

חיישן 8MP ≠ עדשת 8MP

חיישן קובע כמה פיקסלים זמינים להקלטת מידע.

לְדוּגמָה:

חיישן 8MP עשוי להכיל:

3840 × 2160 פיקסלים

מיליוני יחידות רגישות לאור

היכולת לאחסן נתוני תמונה ברזולוציה גבוהה

עם זאת, העדשה קובעת אם המידע האופטי הנכנס מכיל מספיק פרטים עבור אותם פיקסלים.

תחשוב על זה ככה:

חיישן הוא כמו מסך ברזולוציה גבוהה.

העדשה היא כמו תמונת המקור המוצגת.

צג 4K לא יכול להציג איכות 4K אמיתית אם התוכן המקורי הוא רק 720p.

אותו עיקרון חל על מצלמות.

2. מדוע יותר מגה פיקסל לא תמיד אומר תמונות טובות יותר

לקוחות רבים מאמינים:

10MP > 8MP > 5MP

לָכֵן:

יותר פיקסלים = תמונה טובה יותר.

זה נכון רק חלקית.

חיישנים ברזולוציה גבוהה יותר דורשים:

רזולוציה אופטית טובה יותר

זכוכית באיכות גבוהה יותר

ייצור עדשות מדויק יותר

יישור אופטי טוב יותר

אחרת, הגדלת מגה פיקסל יכולה לחשוף בעיות נוספות:

תמונות רכות

חדות קצה ירודה

סטייה כרומטית

ניגודיות מופחתת

במקרים מסוימים, מערכת אופטית 5MP מתוכננת היטב יכולה להתעלות על מערכת 8MP בהתאמה גרועה.

3. העדשה היא הגורם המגביל בהרבה מערכות ברזולוציה גבוהה

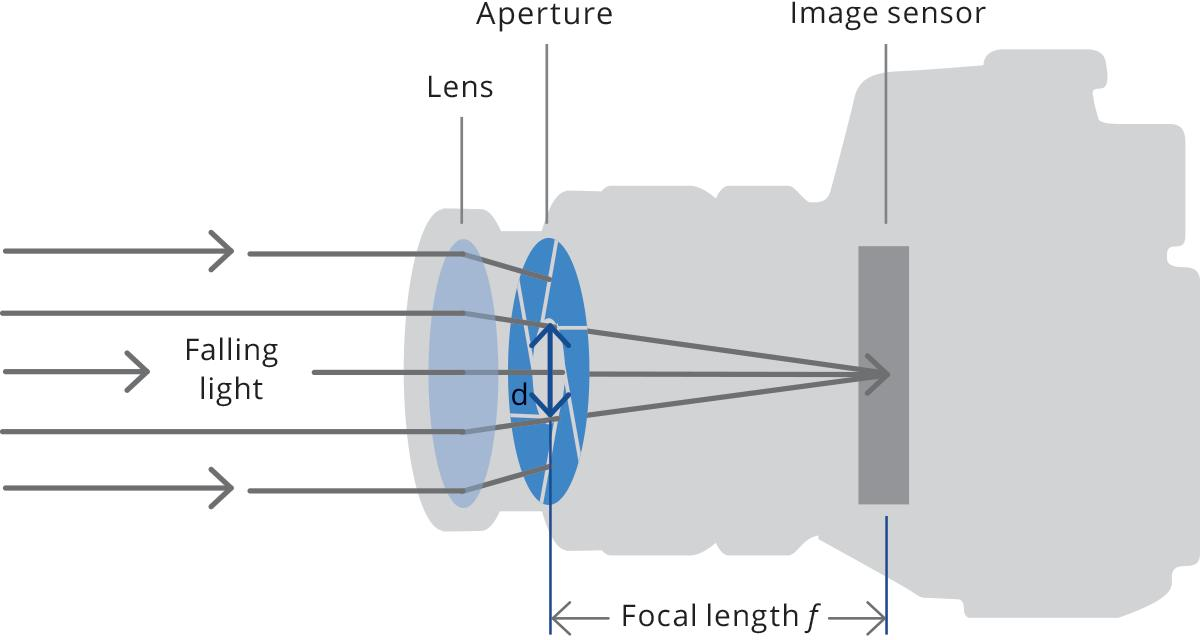

בהנדסה אופטית, לעתים קרובות אנו מתארים את העדשה כ"שומרת הסף" של המידע.

מַדוּעַ?

כי לפני שהחיישן מקבל תמונה, העדשה כבר החליטה:

אילו פרטים נשמרים

אילו פרטים אבדו

כמה ניגודיות נשארה

 באיזו מידה משוכפלים קצוות

ברגע שמידע אופטי אובד, התוכנה לא יכולה לשחזר אותו במלואו.

אלגוריתמי AI יכולים לשפר תמונות.

עיבוד תמונה יכול להפחית רעש.

אבל שום אלגוריתם לא יכול לשחזר באופן מושלם פרטים שמעולם לא נלכדו.

4. הבנת MTF: המדידה האמיתית של רזולוציית העדשה

כאשר מהנדסים מעריכים את ביצועי העדשות, הם לא מסתכלים רק על תוויות מגה-פיקסל.

הם מסתכלים על פרמטרים אופטיים כגון:

MTF (Mפונקציית העברת odulation)

MTF מתאר באיזו יעילות עדשה מעבירה ניגודיות ופרטים מהעולם האמיתי לחיישן התמונה.

הסבר פשוט:

MTF גבוה יותר = שחזור פרטים טובים יותר

עדשה עם ביצועי MTF חזקים יכולה לשחזר:

מרקמים עדינים

חפצים קטנים

קצוות חדים

פרטים בתדר גבוה

מדוע MTF חשוב יותר מ"דירוג MP"

שתי עדשות עשויות להתפרסם כ:

"תואם 8MP"

אבל הביצועים בפועל שלהם יכולים להיות שונים לחלוטין.

עדשה אחת עשויה לספק:

תמונה מרכזית חדה

ביצועי קצה טובים

ניגודיות יציבה

אחר עשוי להראות:

פינות רכות

פרטים מופחתים

ניגודיות גרועה

ההבדל מופיע מיד ביישומים אמיתיים.

5. חדות מרכז אינה מספיקה

טעות נפוצה במהלך הערכת עדשות היא בדיקת אזור המרכז בלבד.

אבל יישומים אמיתיים דורשים את כל התמונה.

לְדוּגמָה:

מעקב אבטחה

ייתכן שמצלמה רחבה תצטרך לזהות:

כלי רכב בקצה

אנשים שנכנסים מפינות

לוחיות רישוי רחוקות מהמרכז

Machine Vision

מערכות תעשייתיות עשויות לנתח:

חפצים על פני כל התחום

נקודות מדידה

מיקומים פגומים

רובוטיקה

מערכות AI דורשות:

מידע סביבתי יציב

גבולות אובייקט מדויקים

עדשה חדה רק במרכז אינה בהכרח עדשה בעלת ביצועים גבוהים.

6. התאמת חיישן ועדשה: שלב ההנדסה הנשכח

חיישן ברזולוציה גבוהה דורש התאמה אופטית קפדנית.

מהנדסים צריכים לקחת בחשבון:

גודל חיישן

דוגמאות:

1/2.7 אינץ'

1/1.8 אינץ'

1/1.2 אינץ'

עדשה המיועדת לחיישן קטן יותר עלולה לגרום ל:

הווינטציה

פינות אפלות

ניצול תמונה מופחת

גודל פיקסל

חיישנים מודרניים משתמשים לרוב בפיקסלים קטנים יותר.

פיקסלים קטנים יותר דורשים רזולוציה אופטית טובה יותר.

אם העדשה לא יכולה לפתור את התדר המרחבי הנדרש, הפיקסלים הנוספים מספקים ערך קטן.

תאימות CRA

התאמה של Chief Ray Angle (CRA) היא גם חשובה.

התאמה לקויה יכולה להוביל ל:

הצללת צבע

 בהירות מופחתת

השפלה של התמונה

7. מדוע איכות אופטית הופכת חשובה יותר ככל שה-AI מתפתח

ישנה סיבה נוספת לכך שרזולוציית העדשה חשובה כיום:

בינה מלאכותית.

מערכות בינה מלאכותית מודרניות מסתמכות במידה רבה על איכות תמונה.

היישומים כוללים:

זיהוי פנים

זיהוי רכב

ראיית רובוט

בדיקה תעשייתית

תחבורה חכמה

AI לא מבין "כוונה".

הוא מנתח דפוסים מפיקסלים.

רזולוציה אופטית ירודה יוצרת:

תכונות חסרות

סיווג שגוי

הורדת ציוני ביטחון

עדשה טובה יותר מספקת נתונים טובים יותר.

נתונים טובים יותר יוצרים החלטות AI טובות יותר.

8. שאלת הלקוח הנפוצה: "האם עדשה זו יכולה לתמוך ב-8MP?"

זו אחת השאלות שמהנדסי אופטיקה שומעים לעתים קרובות.

אבל התשובה מורכבת יותר מ"כן" או "לא".

הערכה מקצועית צריכה לשקול:

מודל חיישן

גודל פיקסל

מרחק יישום

שדה ראייה

סביבת תאורה

איכות תמונה נדרשת

עדשה לא צריכה רק "לתמוך" בחיישן.

זה צריך להיות מותאם עבור כל מערכת ההדמיה.

9. בחירת העדשה הנכונה: הרזולוציה היא רק חלק אחד בפאזל

עדשה בעלת ביצועים גבוהים דורשת איזון בין מספר גורמים:

הַחְלָטָה

האם זה יכול לשחזר מספיק פרטים?

צוֹהַר

האם זה יכול לאסוף מספיק אור?

סַלְפָנוּת

האם הוא שומר על גיאומטריה מדויקת?

שדה ראיה

האם הוא מכסה את השטח הנדרש?

אֲמִינוּת

האם זה יכול לשמור על ביצועים לאורך זמן?

העדשה הטובה ביותר היא לא תמיד זו עם המספר הגבוה ביותר בדף המפרט.

הוא זה שיוצר את התמונה הסופית הטובה ביותר בתנאים אמיתיים.

מסקנה: רזולוציה אמיתית מגיעה מהמערכת האופטית השלמה

תעשיית ההדמיה נעה לעבר חיישני רזולוציה גבוהה יותר, אלגוריתמים חכמים יותר של AI ויישומים תובעניים יותר.

אבל עיקרון אחד נשאר ללא שינוי:

פיקסלים לבדם לא יוצרים איכות תמונה.

חיישן ברזולוציה גבוהה זקוק לעדשה בעלת ביצועים גבוהים.

חיישן 8MP בשילוב עם עדשה גרועה הוא עדיין מערכת הדמיה מוגבלת.

הרזולוציה האמיתית של מצלמה נקבעת על ידי שיתוף הפעולה בין:

עיצוב אופטי

דיוק ייצור עדשות

ביצועי חיישנים

טכנולוגיית עיבוד תמונה

תובנה סופית

חיישן אומר לך כמה פיקסלים יש לך.

עדשה קובעת כמה מידע מגיע לאותם פיקסלים.

במערכות הדמיה מקצועיות:

החיישן מצלם את התמונה.

העדשה יוצרת את הפרטים.

לכן ביצועים אופטיים אמיתיים חשובים יותר ממספרי מגה פיקסל בלבד.
