כיצד לבחור יצרן עדשות אופטיות אמין בסין

לסין יש את אחת משרשרת האספקה ​​השלמות ביותר בעולם לייצור אופטי. קונים יכולים למצוא אלפי ספקים המציעים עדשות טלוויזיה במעגל סגור, עדשות מצלמות רכב, עדשות מזל"ט, עדשות אנדוסקופ, עדשות ראיית מכונה ורכיבים אופטיים מותאמים אישית.

הקושי הוא לא למצוא ספק. הקושי הוא למצוא יצרן שיכול לספק באופן עקבי את איכות התמונה שהובטחה בשלב הדגימה.

עדשות מצלמה עשויות להיראות פשוטות מבחוץ, אך הביצועים האופטיים תלויים בעיצוב, בחומרים, בדיוק הדפוס, בציפוי, בהרכבה, במיקוד ובבדיקה. שתי עדשות בעלות אותו אורך מוקד, צמצם והרכבה יכולות להפיק תוצאות שונות לחלוטין.

לכן יש להעריך יצרן עדשות אופטיות אמין על פי יותר מאשר מחיר, זמן אספקה ​​או מספר המוצרים המוצגים בקטלוג.

1. אשר אם הספק הוא יצרן אמיתי

השלב הראשון הוא להבין מה הספק מייצר בפועל בתוך הבית.

חברות מסוימות מתמקדות בעיקר במסחר וברכישת עדשות מושלמות ממפעלים אחרים. זה עשוי להיות מקובל עבור מוצרים סטנדרטיים, אבל זה יכול להפוך לבעיה כאשר פרויקט דורש שינוי טכני, ניתוח כשלים או ייצור המוני יציב.

יצרן עדשות אופטיות מוכשר צריך לשלוט או לנהל מקרוב תהליכי מפתח כגון:

עיצוב אופטי

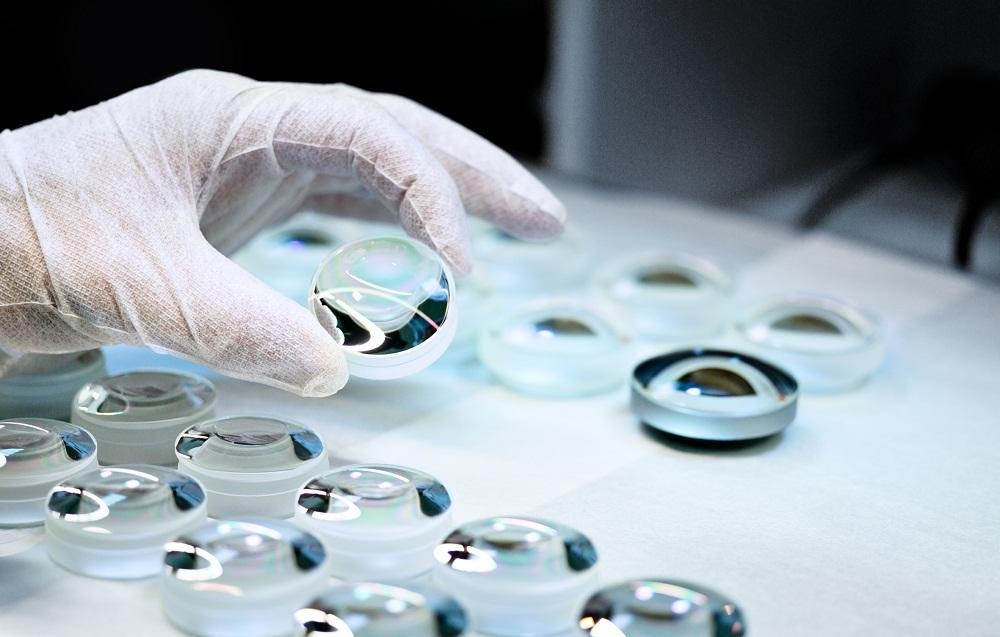

עיבוד עדשות זכוכית

הזרקת עדשות פלסטיק

ייצור תבניות מדויק

ציפוי אופטי

ייצור חבית עדשה

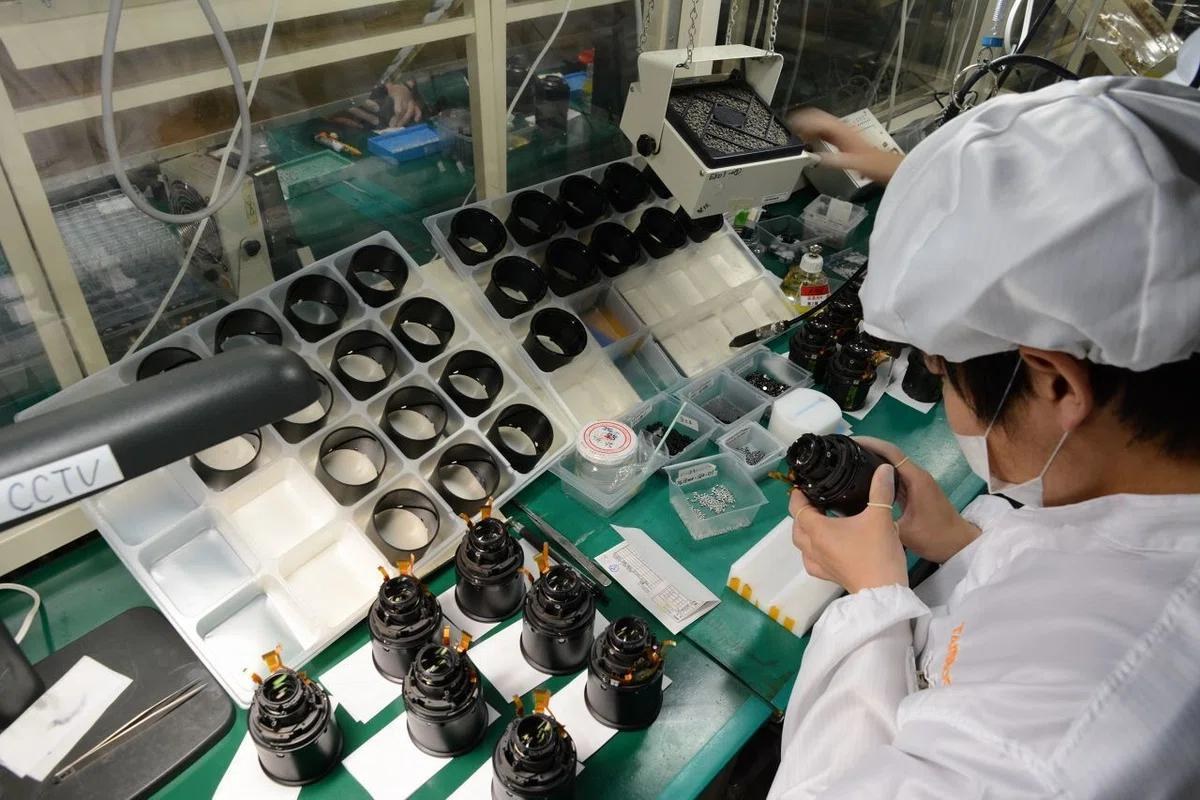

הרכבת עדשות

מיקוד וריפוי דבק

בדיקת MTF

בדיקה סופית

היתרון של יצרן משולב הוא לא רק עלות נמוכה יותר. היתרון הגדול יותר הוא פתרון בעיות מהיר יותר.

כאשר תמונה מציגה פינות רכות, הצללות צבע, שונות מיקוד או ניגודיות ירודה של תאורה נמוכה, הסיבה עשויה לנבוע מהעיצוב האופטי, מרכז האלמנטים, סובלנות החבית, עובי המסנן, לחץ ההרכבה או התאמת החיישן.

יצרן עם בקרת הנדסה וייצור יכול לחקור את הסיבה. משווק יכול בדרך כלל להעביר את התלונה בלבד.

2. הערכת יכולת הנדסית, לא גודל קטלוגי

קטלוג מוצרים גדול אינו אומר אוטומטית הנדסה אופטית חזקה.

מבחן שימושי יותר הוא לספק לספק את דרישות הפרויקט האמיתיות שלך ולבחון את השאלות שהוא שואל.

יצרן עדשות אופטיות מקצועי צריך לאשר מידע כגון:

דגם חיישן ופורמט חיישן

גודל פיקסלים ורזולוציית יעד

שדה ראייה נדרש

מרחק עבודה

שטח התקנה פנוי

סביבת תאורה

דרישות להדמיית יום ולילה

גבולות עיוותים

דרישות CRA

טמפרטורת פעולה

דרישות עמיד למים או סביבתיות

היזהר אם ספק ממליץ על עדשה לאחר ששמע רק את אורך המוקד.

עדשת 2.8 מ"מ או 4 מ"מ אינה מתאימה לכל מצלמה המשתמשת באותו גודל חיישן. רזולוציית חיישן, עיגול תמונה, CRA, זכוכית כיסוי, מסנן בחיתוך IR, מבנה המודול ומרחק היישום יכולים כולם להשפיע על התוצאה הסופית.

הספקים הטובים ביותר לא פשוט מוכרים דגמי עדשות קיימים. הם עוזרים ללקוחות לתרגם את דרישות היישום למפרטים אופטיים.

3. שאל כיצד נבדקים ביצועי העדשה

קל להדפיס מונחים כמו "רזולוציה גבוהה", "עיוות נמוך" ו"ראיית לילה טובה" בדף מוצר.

בדיקת נתונים היא משמעותית יותר.

בהתאם ליישום, יצרן עדשות אמין אמור להיות מסוגל לבצע או לספק:

בדיקת MTF

בדיקת רזולוציה

מדידה של שדה ראייה

 מדידת עיוותים

בדיקת תאורה יחסית

הערכת CRA

בדיקת אקסצנטריות

מדידה ממדית

רכיבה על אופניים בטמפרטורה

בדיקת עמיד למים

בדיקת מיקוד ביום ובלילה

MTF חשוב במיוחד מכיוון שתוויות מגה פיקסל אינן מספרות את הסיפור המלא.

שתי עדשות עשויות להיות מתוארות כמתאימות למצלמות 5MP, אך אחת עשויה לשמור על ניגודיות טובה על פני התמונה בעוד שהשנייה הופכת רכה באופן ניכר ליד הקצוות.

קונים צריכים גם לשאול אם בדיקות אופטיות מבוצעות רק על דגימות פיתוח או במהלך ייצור המוני.

הפקת מדגם מצוין אחד הוא קל יחסית. ייצור אלפי עדשות עם ביצועים עקביים הוא האתגר האמיתי.

4. שימו לב לעקביות מדגם לייצור

פרויקטים רבים של מצלמה נתקלים באותה בעיה:

הדוגמאות נראות טוב, אבל יחידות ייצור המוני מציגות מיקוד או חדות קצה לא עקבית.

ביצועי העדשה יכולים להשתנות בגלל שינויים קטנים מאוד ב:

מרווח עדשות

ריכוז אלמנטים

מידות חבית

נפח דבק

כוח הרכבה

תנוחת מיקוד

התקנת מסננים

יישור חיישנים

ליצרן אמין צריך להיות בקרות תהליך ברורות עבור משתנים אלה.

שאלות שימושיות כוללות:

האם המיקוד מתבצע באופן ידני או אוטומטי?

האם נעשה שימוש במיון MTF?

איך מנוהלים דגימות מוזהבות?

האם ניתן לאתר קבוצות ייצור?

איך מנתחים יחידות פגומות?

איך מתועדים שינויים הנדסיים?

מחיר היחידה הזול ביותר עלול להתייקר במהירות כאשר עדשות לא עקביות יוצרות עיבוד חוזר, משלוחים דחויים, תלונות לקוחות או החזרות בשטח.

באופטיקה, עקביות היא חלק מהמוצר.

5. בחר יצרן עם ניסיון רלוונטי ביישום

יישומי הדמיה שונים דורשים סדרי עדיפויות אופטיים שונים.

עדשת מצלמת אבטחה עשויה להתמקד ב:

רגישות לאור נמוך

כיסוי סצנה רחב

יציבות מיקוד ביום ובלילה

חיי פעולה ארוכים

זיהוי אנושי וכלי רכב

עדשת מצלמת מקש עשויה לדרוש:

הדמיה דינמית רחבה

התנגדות לטמפרטורה

מבנה קומפקטי

ביצועים יציבים תחת רטט

עדשת מזל"ט עשויה לתת עדיפות ל:

בנייה קלה

שדה ראייה רחב

בהירות תנועה

 TTL קומפקטי

עדשת אנדוסקופ רפואית עשויה להזדקק ל:

מידות קטנות במיוחד

מרחק עבודה קצר

 עומק שדה נשלט

דיוק צבע

ביצועים עמידים למים

יצרנים בעלי ניסיון בתעשיות מרובות בדרך כלל טובים יותר בהבנת פשרות ברמת המערכת.

בושי אופטיקהמפתחת פתרונות אופטיים למעקב אבטחה, הדמיית רכב, מכשירים חכמים, רחפנים, הדמיה רפואית, רובוטיקה ומערכות חזותיות אחרות. מגוון ניסיון זה עוזר לחברה להעריך עדשה בהתאם ליישום הסופי במקום להתייחס לכל בקשה כאל בחירה פשוטה של ​​אורך מוקד.

6. אל תשפוט עדשות באור נמוך לפי מספר ה-F בלבד

ביצועים בתאורה נמוכה הפכו חשובים יותר ויותר במצלמות אבטחה, תחבורה חכמה, רובוטיקה ומערכות ראייה בינה מלאכותית.

מספר F קטן יותר פירושו בדרך כלל צמצם גדול יותר ויותר אור שנכנס לעדשה. עם זאת, הצמצם לבדו אינו מבטיח איכות תמונה טובה.

מערכות אופטיות עם צמצם גדול חייבות גם לשלוט ב:

סטייה כדורית

תרדמת

סטייה כרומטית

חדות קצה

תאורה יחסית

 רפאים

התמקדות בעקביות

עדשת F1.0 אולי נראית מרשימה בדף המפרט, אבל האתגר האמיתי הוא שמירה על רזולוציה שמישה וביצועי ייצור יציבים בצמצם כה גדול.

זו הסיבה שקונים המפתחים מצלמות ראיית לילה בצבע מלא צריכים לבקש תוצאות הדמיה בפועל, נתוני MTF והשוואות בתאורה חלשה במקום להסתמך רק על ערך הצמצם.

7. הבן את ההבדל בין הדמיית אינפרא אדום והדמיה באור שחור

מצלמות אבטחה אינפרא אדום מסורתיות משתמשות בנורות IR כדי להאיר סצנה חשוכה. פתרון זה נשאר שימושי בסביבות עם מעט או ללא אור נראה, אך תמונת הלילה היא בדרך כלל מונוכרום.

עדשות מצלמות אבטחה באור שחור עוקבות אחר גישה שונה.

עדשת אור שחור עם צמצם גדול אוספת יותר אור נראה זמין, ועוזרת למצלמה לשמר מידע צבעוני בסביבות עמומות. זה יכול להיות בעל ערך עבור:

זיהוי לבוש

זיהוי צבעי רכב

ניטור מגרש חניה

מעקב אחר מגורים

אבטחת רחוב

סיווג אובייקטים AI

בושי אופטיקהמציעה פתרון עדשת אבטחה קומפקטית M12 עם אורך מוקד של 4 מ"מ, צמצם F1.0, תאימות עם חיישני 1/2.7 אינץ' ותמיכה במערכות הדמיה של 2–5MP.

העדשה מיועדת ליישומי מעקב בצבע מלא עם תאורה נמוכה כאשר יש להשתמש באור זמין ביעילות רבה יותר.

עם זאת, יצרן אמין צריך גם להסביר את המגבלה בבירור: עדשה פסיבית לא יכולה לייצר תמונות צבעוניות אמיתיות בחושך מוחלט ללא מקור אור חיצוני.

עבור סביבות חשוכות לחלוטין, עדיין ייתכן שתידרש תאורת אינפרא אדום או תוספת לבנה.

תקשורת טכנית כנה היא אחד הסימנים המובהקים של ספק אמין.

8. בדוק את יכולת ההתאמה האישית

מוצרים סטנדרטיים שימושיים לבדיקה ראשונית, אך פרויקטים רבים של מצלמה דורשים בסופו של דבר התאמות.

דרישות התאמה אישית נפוצות כוללות:

שינוי באורך מוקד

אופטימיזציה של FOV

התאמת עיוות

שינויי צמצם

מסננים שונים בחיתוך IR

אופטימיזציה של 850 ננומטר או 940 ננומטר ביום ובלילה

שינוי חבית או חוט

עיצוב חזית עמיד למים

שילוב זכוכית כיסוי

התאמת CRA

פיצוי טמפרטורה

לפני בחירת יצרן עדשות אופטיות בסין, הקונים צריכים לאשר האם דיונים טכניים יכולים לערב מהנדסים אופטיים ישירות.

ספק מקצועי עלול לא להבטיח מיד שכל דרישה אפשרית. לפעמים התשובה הנכונה היא שקודם כל יש לבדוק את העדשה עם החיישן והמצלמה של הלקוח.

התשובה הזו אולי נשמעת פחות נוחה, אבל לרוב היא מונעת טעויות יקרות.

9. סקירת מערכות איכות וציוד ייצור

אישורים אינם מבטיחים מוצרים מושלמים, אך הם מציינים אם יצרן הקים תהליכים מובנים.

בהתאם לפרויקט, הקונים עשויים לסקור:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

בדיקת חומר נכנס

בדיקת תהליכים

תקני בדיקה סופית

יכולת מעקב אחר אצווה

נהלי פעולה מתקינים

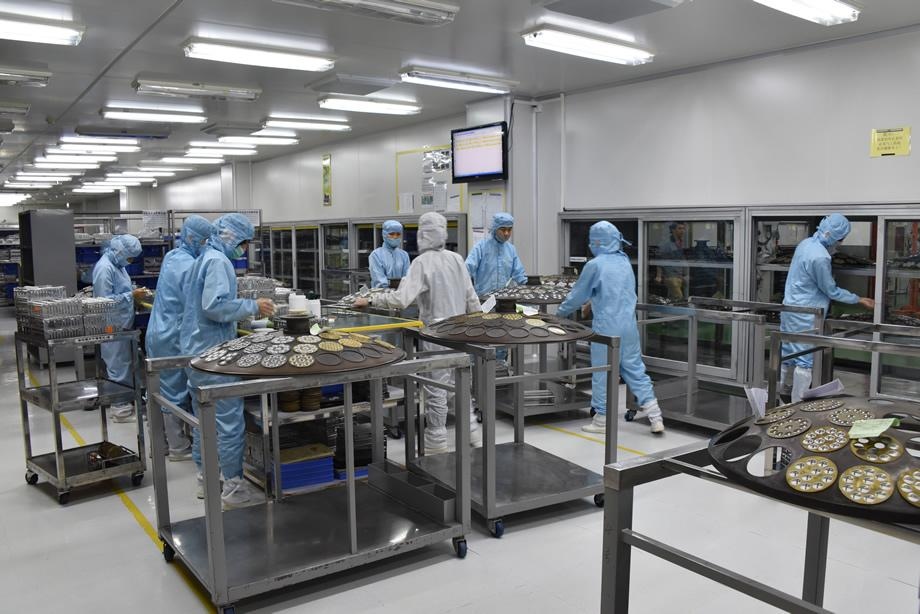

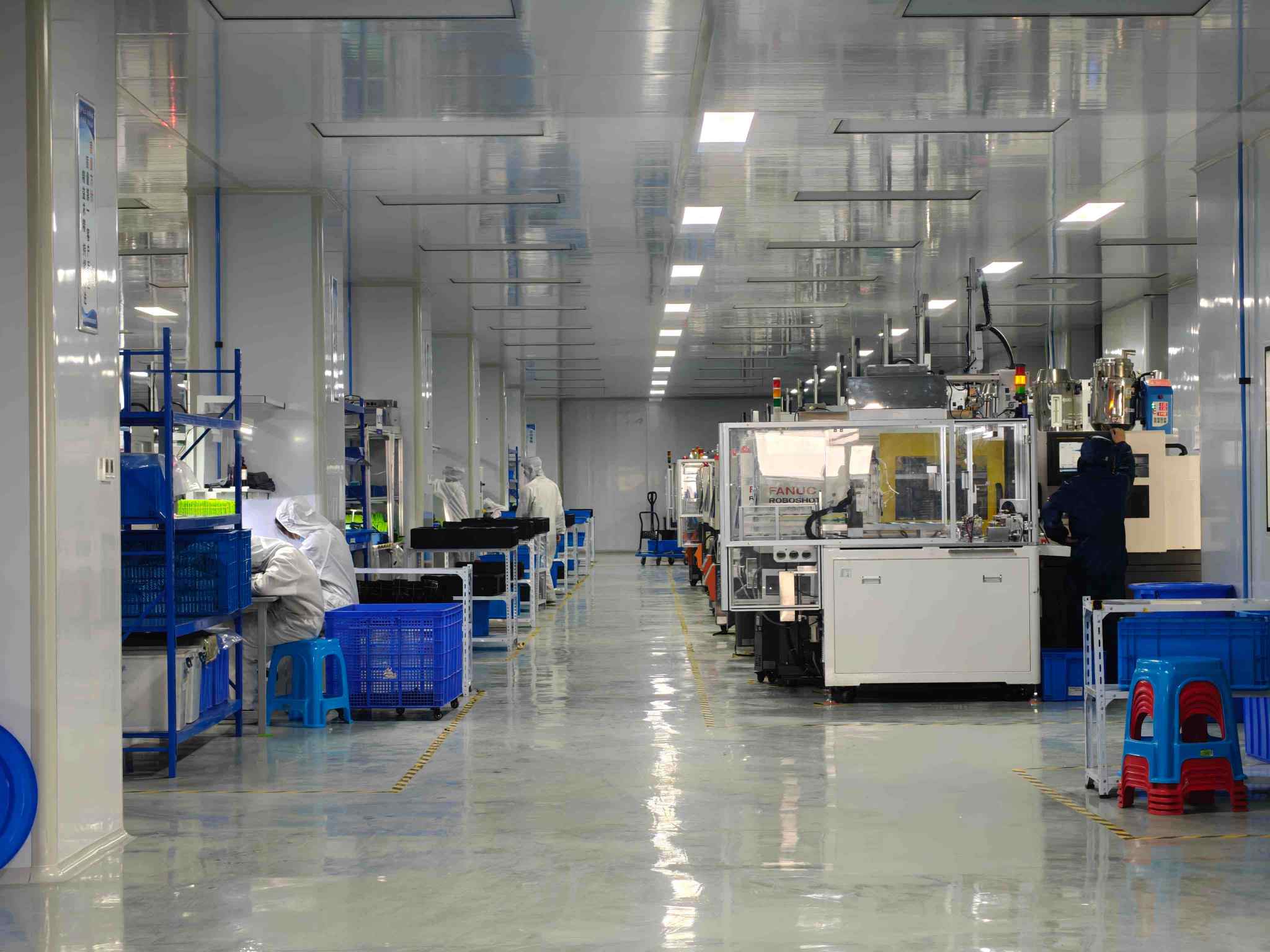

בושי אופטיקה מפעילה שרשרת ייצור משולבת המכסה עיבוד אופטי, יציקה מדויקת, הזרקה, ציפוי, הרכבת עדשות ובדיקת איכות.

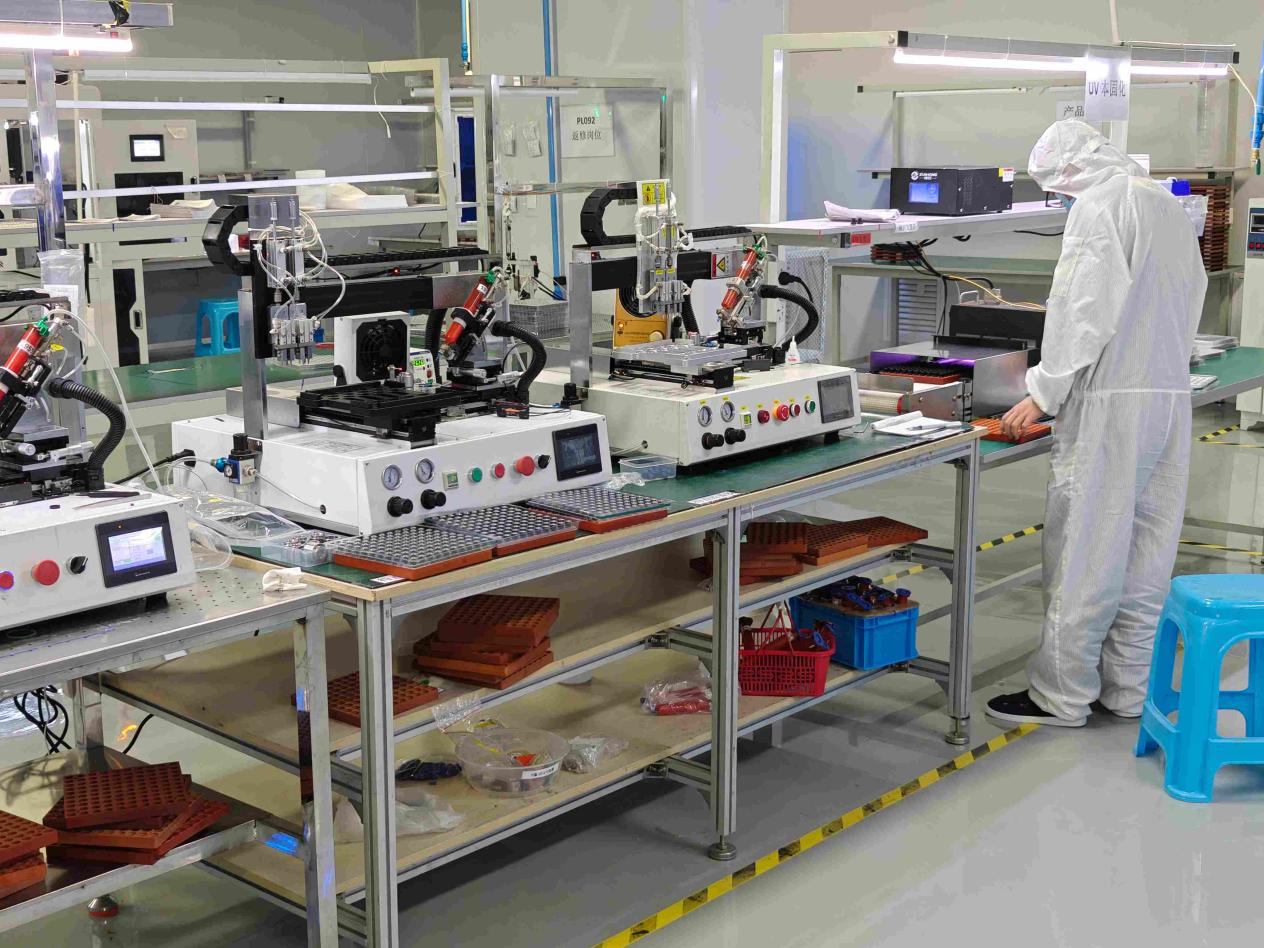

החברה משתמשת גם בציוד להרכבה אוטומטית, מיון MTF, מדידת ממדים, בדיקת אקסצנטריות ובדיקות אמינות סביבתיות.

הערך של ציוד זה אינו המראה של המפעל. מטרתו היא להפחית את השונות בין דגימות לייצור המוני.

10. השווה את עלות הפרויקט הכוללת, לא רק מחיר יחידה

המחיר חשוב, במיוחד בפרויקטים של מצלמות בנפח גבוה.

אבל הצעת המחיר הנמוכה ביותר היא לא תמיד הפתרון בעל העלות הנמוכה ביותר.

העלות הכוללת של עדשה כוללת:

מחיר ליחידה

זמן פיתוח

זמן כוונון המצלמה

תפוקת הרכבה

עבודה מחדש

יציבות משלוח

ניתוח כשלים

החזרות של לקוחות

מוניטין מוצר

חיסכון של כמות קטנה על כל עדשה אולי לא כדאי אם המצלמה דורשת מיקוד חוזר או מפיקה תמונות לילה לא יציבות.

יצרן העדשות האופטיות הטוב ביותר הוא בדרך כלל לא הספק הזול ביותר.

הספק הוא שמפחית את אי הוודאות הטכנית והייצורית.

מדוע קונים עובדים עם בושי אופטיקה

בושי אופטיקה משלבת יכולות הנדסה אופטית, ייצור, הרכבה, בדיקה והתאמה אישית עבור מגוון רחב של יישומי מצלמה.

החברה תומכת בלקוחות עם:

עדשות מצלמה סטנדרטיות ומותאמות אישית

התאמת חיישן ועדשה

אופטימיזציה אופטית ומכאנית

הערכה לדוגמה

פתרונות הדמיה באור נמוך

בקרת איכות בייצור המוני

שירותי OEM ו-ODM

עבור פרויקטים של מצלמות אבטחה, Boshi Optics יכולה לספק עדשות מעקב קונבנציונליות, עדשות זווית רחבה, עדשות אור כוכבים, פתרונות אינפרא אדום ועדשות אור שחור עם צמצם גדול להדמיית לילה בצבע מלא.

המטרה היא לא לקדם עדשה אחת לכל יישום.

המטרה היא לבחור או לפתח את הפתרון האופטי המתאים ביותר לחיישן, לתנאי התאורה, למבנה ההתקנה ולדרישות התמונה.

מַסְקָנָה

בחירת יצרן עדשות אופטיות אמין בסין דורשת יותר מהשוואת מחירים ורשימות מוצרים.

קונים צריכים להעריך:

יכולת ייצור אמיתית

תמיכה בהנדסה אופטית

שיטות בדיקה

עקביות בייצור

ניסיון ביישום

יכולת התאמה אישית

מערכות איכות

כנות טכנית

יצרן עדשות אמין צריך להבין לא רק כיצד לייצר עדשה, אלא גם כיצד העדשה הזו משפיעה על מערכת המצלמה השלמה.

בושי אופטיקה תומכת בלקוחות מבחירה אופטית ראשונית דרך בדיקות דוגמאות וייצור המוני, ומספקת פתרונות עדשות מצלמה ליישומי הדמיה אבטחה, רכב, רפואי, מזל"ט, רובוטיקה ויישומי הדמיה אחרים.

הספק הנכון עושה יותר מלספק רכיבים אופטיים.

ספק אמין עוזר לשלוט בתמונה הסופית.
