הבנת מפרטי עדשת המצלמה: מדריך שלם למהנדסים
הקדמה: גיליון מפרט העדשות אינו רק טבלה של מספרים
כאשר מהנדסים בוחרים בעדשת מצלמה, הצעד הראשון הוא בדרך כלל פשוט:
פתח את גיליון המפרט.
ואז מגיע החלק הקשה.
גיליון נתונים טיפוסי של עדשות עשוי לכלול:
- EFL
- מספר F
- FOV
- MTF
- סַלְפָנוּת
- CRA
- TTL
- פורמט חיישן
- תאורה יחסית
עבור מהנדסים אופטיים מנוסים, המספרים האלה מספרים סיפור.
למתחילים, הם יכולים להיראות כמו שפה זרה.
האתגר הוא לא למצוא עדשה עם המפרט ה"טוב ביותר".
האתגר הוא להבין:
אילו פרמטרים אופטיים באמת חשובים עבור היישום שלך?
מצלמת מעקב, רובוט אוטונומי, מזל"ט, מכשיר רפואי ומערכת ראייה תעשייתית כולם משתמשים בעדשות - אבל הם דורשים מאפיינים אופטיים שונים לחלוטין.
מדריך זה מסביר את מפרטי עדשות המצלמה החיוניים שהמהנדסים צריכים להבין לפני שהם בוחרים.
1. אורך מוקד (EFL): הבסיס של פרספקטיבה של העדשה
מהו אורך מוקד?
אורך מוקד יעיל (EFL) הוא אחד המפרטים החשובים ביותר של עדשת מצלמה.
זה קובע:
- הַגדָלָה
- זווית צפייה
- יחסי פרספקטיבה בין אובייקטים
פָּשׁוּט:
אורך מוקד קצר = תצוגה רחבה יותר
אורך מוקד ארוך = תצוגה צרה יותר
דוגמאות נפוצות
עדשה רחבה
אורכי מוקד אופייניים:
- 1.8 מ"מ
- 2.8 מ"מ
- 3.6 מ"מ
יישומים:
- מצלמות אבטחה
- מכשירי בית חכם
- רובוטיקה
- ניטור חניה
יתרונות:
- שטח כיסוי גדול
- מודעות סביבתית טובה יותר
מגבלות:
- עיוות גבוה יותר
- גודל אובייקט מופחת במרחק
עדשת טלפוטו
אורכי מוקד אופייניים:
- 12 מ"מ
- 25 מ"מ
- 50 מ"מ+
יישומים:
- ניטור תנועה
- בדיקה למרחקים ארוכים
- מדידה תעשייתית
יתרונות:
- לוכד פרטים רחוקים
מגבלות:
- שדה ראייה צר
2. שדה ראייה (FOV): כמה יכולה המצלמה לראות?
שדה ראייה מתאר את האזור הנראה שנלכד על ידי עדשה.
זה מתבטא בדרך כלל כך:
- FOV אופקי
- FOV אנכי
- FOV אלכסוני
למה FOV חשוב
בחירת FOV שגויה יוצרת בעיות יקרות.
צר מדי:
- יותר כתמים עיוורים
- נדרשות מצלמות נוספות
- עלות התקנה גבוהה יותר
רחב מדי:
- עיוות מוגזם
- דיוק זיהוי מופחת
תהליך בחירת עדשות מקצועי מביא תמיד בחשבון:
- מרחק יעד
- אזור זיהוי
- גודל אובייקט
- דרישות הכרה
3. צמצם (מספר F): היכולת של העדשה ללכוד אור
הצמצם הוא אחד המפרטים הכי לא מובנים.
מספר F מייצג את היחס בין:
- אורך מוקד העדשה
- קוטר אישון הכניסה
ככל שמספר ה-F קטן יותר:
→ ככל שהצמצם גדול יותר
→ ככל שיותר אור נכנס לעדשה
ערכי צמצם נפוצים
| צוֹהַר | יישום טיפוסי |
|---|---|
| F2.8 | הדמיית אור יום רגילה |
| F2.0 | מעקב כללי |
| F1.6 | יישומים עם תאורה נמוכה |
| F1.4 | הדמיה בעלת ביצועים גבוהים |
| F1.0 | מערכות תאורה חלשה במיוחד |
למה צמצם חשוב
סביבות עם תאורה נמוכה יוצרות אתגרים:
- רעש חיישן מוגבר
- זמן חשיפה ארוך יותר
- טשטוש תנועה
צמצם גדול יותר עוזר בכך שהוא מספק יותר מידע אופטי לפני הגברה אלקטרונית.
זו הסיבה שיישומים בעלי ביצועים גבוהים מתמקדים יותר ויותר בעדשות עם צמצם גדול.
4. תאימות חיישן: העדשה והחיישן חייבים לעבוד יחד
טעות נפוצה של מהנדסים היא בחירת עדשה על סמך אורך מוקד בלבד.
עדשה חייבת להתאים גם לפורמט החיישן.
גדלי חיישנים נפוצים כוללים:
- 1/4 אינץ'
- 1/3 אינץ'
- 1/2.7 אינץ'
- 1/2 אינץ'
- 1/1.8 אינץ'
- 1/1.2 אינץ'
מה קורה כשהם לא מתאימים?
עיגול תמונה של עדשה קטן מדי
תוֹצָאָה:
- פינות אפלות
- בינר
- פיקסלים אבודים
עדשה המיועדת לחיישן קטן יותר משמשת בחיישן גדול יותר
תוֹצָאָה:
- איכות תמונה מופחתת
- ביצועי קצה גרועים
התאמה אופטית מקצועית דורשת התחשבות ב:
- חיישן אלכסוני
- גודל פיקסל
- זווית קרינה ראשית
- עיגול תמונה
5. עיוות: ההבדל בין רחב לשמיש
עיוות מתאר כמה קווים ישרים מתעקלים בתמונה.
הסוג הנפוץ ביותר:
עיוות חבית
אופייני ב:
- עדשות רחבות זווית
- עדשות עין דג
עיוות לא תמיד רע.
לְדוּגמָה:
עדשות רחפן FPV משתמשות לעתים קרובות בכוונה בעיוות חזק בזווית רחבה כדי ליצור ראייה סוחפת.
אוּלָם:
יישומים כגון:
- מערכות מדידה
- זיהוי לוחית רישוי
- ראיית מכונה
דורשים בקרת עיוות טובה יותר.
המפתח אינו ביטול עיוות לחלוטין.
המפתח הוא שליטה בעיוות בהתאם לצרכי היישום.
6. MTF: מדידת ביצועים אופטיים אמיתיים
MTF (Modulation Transfer Function) היא אחת משיטות ההערכה האופטית החשובות ביותר.
זה מתאר עד כמה עדשה מעבירה ניגודיות מאובייקט לתמונה.
פָּשׁוּט:
MTF גבוה יותר = יכולת טובה יותר לשחזר פרטים.
למה MTF חשוב
לשתי עדשות עשויות להיות:
- אותו אורך מוקד
- אותו צמצם
- דירוג רזולוציה זהה
אבל איכות תמונה שונה לחלוטין.
מַדוּעַ?
מכיוון שביצועים אופטיים תלויים ב:
- איכות זכוכית
- מבנה העדשה
- טכנולוגיית ציפוי
- דיוק ייצור
MTF חושף את היכולת האופטית האמיתית.
7. CRA (Chief Ray Angle): קריטי עבור חיישנים מודרניים
CRA מתאר את הזווית של קרני האור הנכנסות המגיעות לחיישן.
חיישני CMOS מודרניים רגישים מאוד ל-CRA.
התאמת CRA שגויה עלולה לגרום ל:
- הצללת צבע
- בהירות מופחתת
- השפלת תמונה
פרמטר זה חשוב במיוחד עבור:
- מצלמות רכב
- ראיית מכונה
- חיישנים ברזולוציה גבוהה
8. פרמטרים של TTL ותכנון מכני
ביצועים אופטיים אינם השיקול היחיד.
מהנדסים חייבים לשקול גם תאימות מכנית.
פרמטרים חשובים כוללים:
TTL (אורך מסלול כולל)
המרחק האופטי ממשטח העדשה הראשונה למישור התמונה.
חשוב עבור:
- עיצוב מודול מצלמה
- יישומים מוגבלים במקום
סוג הר
ממשקים נפוצים:

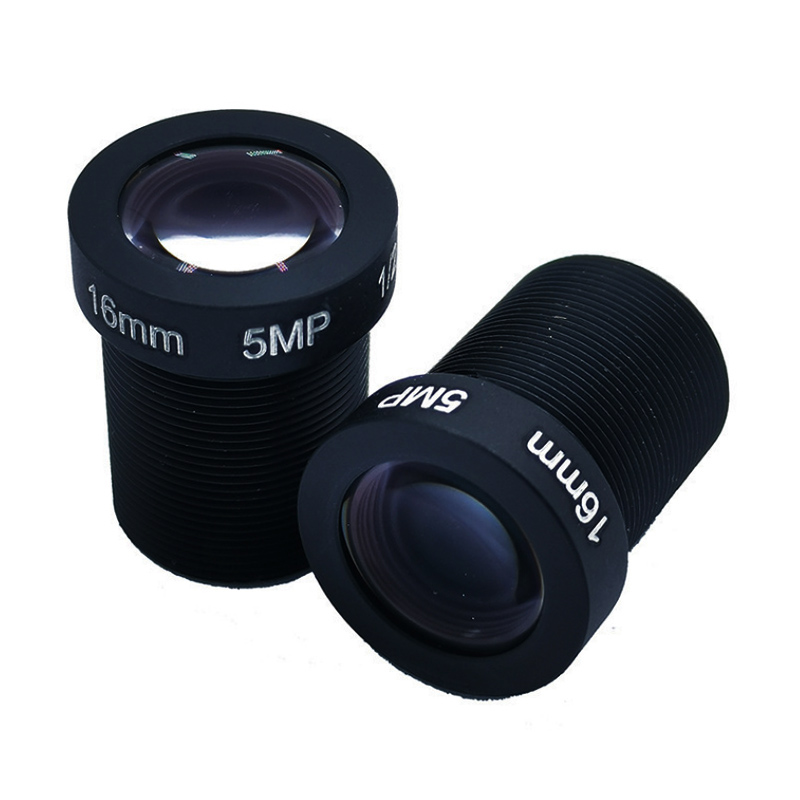

- תושבת M12
- תושבת CS
- תושבת C
- תושבת F
- תושבות מותאמות אישית
ההר קובע אינטגרציה מכנית.
9. תאורה יחסית: איכות תמונה על פני המסגרת
תאורה יחסית מתארת את עקביות הבהירות מהמרכז לקצה.
תאורה יחסית לקויה גורמת:
- פינות אפלות
- בהירות תמונה לא אחידה
זה חשוב במיוחד עבור:
- עדשות רחבות זווית
- מצלמות מעקב
- מערכות ראייה בינה מלאכותית
עדשה טובה צריכה לשמור על תאורה עקבית על פני התמונה.
10. הטעות הנפוצה ביותר: בחירת מפרטים במקום פתרונות
אחת הטעויות הגדולות ביותר של מהנדסים היא השוואת עדשות רק לפי מספרים.
לְדוּגמָה:
"לעדשה A יש רזולוציה גבוהה יותר, אז היא חייבת להיות טובה יותר."
לא בהכרח.
בחירת עדשות מוצלחת לוקחת בחשבון את המערכת השלמה:
- חיישן
- סביבת תאורה
- מרחק עבודה
- דרישות AI
- יכולת עיבוד תמונה
העדשה הטובה ביותר היא לא זו עם המפרט הגבוה ביותר.
זה המותאם ליישום.
כיצד מהנדסים צריכים להעריך עדשת מצלמה
לפני בחירת עדשה, שאל:
שאלות יישום
- אילו חפצים צריכים להיות מזוהים?
- מה מרחק העבודה?
- אילו תנאי תאורה קיימים?
- האם מידע צבע חשוב?
- האם ניתוח AI מעורב?
שאלות אופטיות
- האם ה-FOV מספיק?
- האם צמצם גדול מספיק?
- האם החיישן מתאים?
- האם עיוות מקובל?
- האם ביצועי קצה חשובים?
שאלות מערכת
- האם הגודל מוגבל?
- האם נדרשת יציבות טמפרטורה?
- האם חשובה אמינות לטווח ארוך?
מסקנה: הבנת מפרטי העדשות יוצרת מערכות הדמיה טובות יותר
מפרטי עדשות המצלמה אינם רק מספרים טכניים.
הם מייצגים החלטות אופטיות המשפיעות ישירות על ביצועי המערכת.
עדשה שנבחרה היטב יכולה לשפר:
- איכות תמונה
- דיוק AI
- אמינות המערכת
- תחרותיות המוצר
עדשה שנבחרה בצורה גרועה יכולה להגביל אפילו את המצלמה והאלגוריתם המתקדמים ביותר.
במערכות הדמיה מודרניות, המהנדסים לא פשוט בוחרים חתיכת זכוכית.
הם בוחרים את הבסיס של אינטליגנציה חזותית.
תובנה סופית
חיישן לוכד פיקסלים.
אלגוריתם מעבד מידע.
אבל העדשה קובעת איזה מידע קיים מלכתחילה.
הבנה אופטית טובה יותר מובילה להחלטות הנדסיות טובות יותר.
