ספר חובה לרכישה: 5 מלכודות נסתרות בגיליונות מפרט של עדשה אופטית

המציאות של רכישת רכיבים אופטיים

בואו נהיה כנים: השוואת דפי מפרט של עדשות אופטיות יכולה להרגיש כמו לקרוא שפה זרה. רוב מנהלי הרכש והקונים בחו"ל מתמקדים באופן טבעי בשלושת הגדולים:רזולוציה (מגה פיקסל), אורך מוקד ומחיר.אתה מוצא ספק המציע "עדשת 5MP 4mm F2.0" במחיר זול יותר בעשרים סנט מהספק הנוכחי שלך. אתה מבצע הזמנת ניסיון ענקית. חודש לאחר מכן, המהנדס הראשי שלך נכנס למשרד שלך עם מודול מצלמה ואומר, "הפינות מטושטשות לחלוטין, והעדשה פוגעת בזכוכית החיישן."

מה השתבש? נפלת למלכודות הנסתרות של פרמטרים אופטיים.

כדי למצוא עדשות כמו מקורב אופטי אמיתי, אתה צריך להסתכל מעבר למספרי הכותרות. להלן 5 המפרטים הקריטיים, שלעתים קרובות מתעלמים מהם, המפרידים בין הפקה מוצלחת לסיוט RMA יקר.

1. CRA (Chief Ray Angle): The Silent Megapixel Killer

קנית עדשת 5MP וחיישן 5MP, אבל התמונה שלך נראית כמו מצלמת 2MP. מַדוּעַ? כי ה-CRA לא התאים.

זווית הקרן הראשית היא הזווית שבה קרני האור פוגעות בקצוות של חיישן התמונה. לחיישנים מודרניים ברזולוציה גבוהה יש פיקסלים זעירים ועמוקים. אם העדשה מכופפת את האור בזווית תלולה מדי (למשל, CRA של 25° על חיישן שדורש 15°), האור נשפך לבארות הפיקסלים הלא נכונות.

• התוצאה:שוליים קשים בצבע (הילות סגולות) וקצוות מטושטשים לחלוטין.

• תיקון המקור:בקש מהמהנדסים שלך תמיד את קצבת ה-CRA המקסימלית של החיישן, והתאם אותה בקפדנות לגיליון המפרט של העדשה.

2. עיוות "אופטי" לעומת "טלוויזיה": הטריק השיווקי

אם אתה קונה עדשות לראיית מכונה, רובוטים של AGV או זיהוי פנים, עיוות הוא האויב שלך. אבל ספקים אוהבים לשחק משחקים עם המספר הזה.

ייתכן שתראה גיליון מפרט שטוען "עיוות: < 2%". נשמע נהדר, נכון? אבל אתה צריך לשאול:האם זה עיוות אופטי או עיוות טלוויזיה?

• עיוות אופטי:ערך מתמטי שתמיד נראה נמוך יותר על הנייר.

• עיוות טלוויזיה:כיצד העיוות מופיע בפועל בצג או באלגוריתם AI. לרוב מדובר במספר הרבה יותר גבוה.

• תיקון המקור:אם תוכנת הבינה המלאכותית שלך צריכה קווים ישרים, דרשו בהחלט את זהעיוות טלוויזיהעֵרֶך. אל תלך שולל על ידי המספר "אופטי" הנמוך באופן מלאכותי.

3. מבנה העדשה (למשל, 1G3P): בעיית "טשטוש הקיץ"

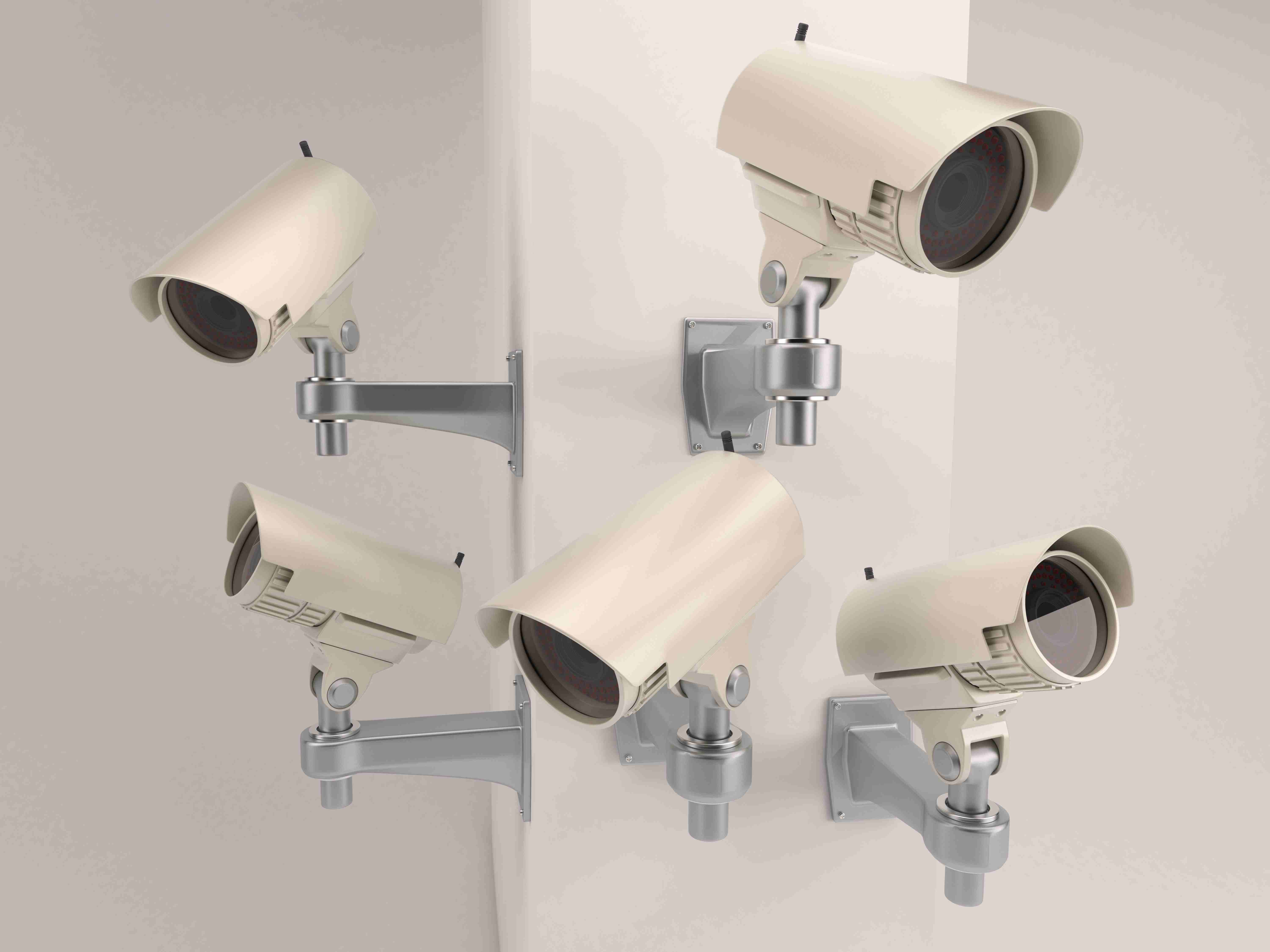

אתה בודק עדשת פלסטיק זולה (4P) במעבדה ממוזגת, והיא נראית פנטסטי. אתה פורס 10,000 מצלמות אבטחה בטקסס או בדובאי. כשהקיץ מגיע, הפלסטיק מתרחב, נקודת המוקד משתנה, וכל מצלמה מטושטשת.

• תיקון המקור:תסתכל על האיפור המבני בדף המפרט. עבור סביבות עם תנודות טמפרטורה, אתה צריך זכוכית. א1G3P (1 זכוכית, 3 פלסטיק)אוֹ2G2Pמבנה היברידי משתמש באלמנטים זכוכית מדויקים כדי לייצב את האופטיקה נגד חום. תשלום מעט יותר עבור מבנה היברידי חוסך לך עלויות החלפה אדירות מאוחר יותר.

4. TTL (אורך מסלול כולל) ו-BFL: ה"קראנץ'" המכני

ביצועים אופטיים לא אומרים כלום אם העדשה לא מתאימה פיזית לתוך בית המצלמה שלך.

• TTL (אורך רצועה כולל):המרחק מהחלק העליון של העדשה לחיישן התמונה. אם בית המצלמה שלך סופר קומפקטי, עדשה עם TTL ארוך פשוט לא תתאים מאחורי זכוכית הכיפה.

• BFL (אורך מוקד אחורי):המרחק מהחלק התחתון של קנה העדשה לנקודת המוקד. אם ה-BFL קצר מדי, הברגת עדשת M12 לתוך התושבת תגרום לה להתרסק פיזית לתוך (ולשבור) את מסנן ה-IR-CUT היקר שלך.

5. מספר F לעומת שידור בפועל (ציפויים)

צמצם F1.6 ממפעל זול וצמצם F1.6 מיצרן פרימיום יעשו זאתלֹאלהכניס את אותה כמות אור.

מַדוּעַ? כי זכוכית חשופה מחזירה אור. יצרני עדשות מתקדמים משתמשים בציפויים אנטי-רפלקטיביים בפס רחב רב-שכבתי (AR Coatings) על כל פיסת זכוכית בודדת כדי להבטיח העברת אור של 98%+. יצרנים זולים מדלגים על הציפויים כדי לחסוך כסף, וכתוצאה מכך תמונה כהה ורועשת למרות שיש להם את ה-"F-Number" הנכון.

• תיקון המקור:שאל את הספק לגבי תהליכי הציפוי שלהם. אם העדשה זולה להפליא, סביר להניח שהם התפשרו על ציפויי AR.

השורה התחתונה למקור

הפסיקו לקנות עדשות המבוססות אך ורק על מגה פיקסל ומחיר. בפעם הבאה שספק מוסר לך הצעת מחיר, אמת את ה-CRA שלו, אשר את עיוות הטלוויזיה, בדוק את ה-TTL מול השרטוטים המכניים שלך, ושאל על היחס בין זכוכית לפלסטיק.

ב- Shanghai Silk Optical Technology Co., Ltd., אנחנו לא רק שולחים לך מחירון; אנו מספקים נתונים הנדסיים אופטיים מלאים ושקופים. אנו עוזרים לצוותי רכש להתאים בצורה חלקה אופטיקה מדויקת לחיישנים ולדרישות הסביבתיות המדויקות שלהם, ומבטיחים שפס הייצור שלך פועל ללא הפתעה "נסתרת" אחת.
