בתוך מפעל עדשות אופטיות: מעיצוב לייצור המוני

כאשר אנשים מסתכלים על עדשת מצלמה, הם בדרך כלל רואים רכיב אופטי קטן עשוי זכוכית ופלסטיק.

אבל מאחורי העדשה הקטנה הזו מסתתר תהליך הרבה יותר מסובך.

עדשה אופטית מקצועית היא תוצאה של מאות החלטות הנדסיות:

איך צריך לתכנן את המבנה האופטי?

אילו חומרי זכוכית כדאי לבחור?

איך ניתן לשלוט בעיוות?

איך העדשה יכולה לשמור על חדות על פני התמונה?

איך אלפי או אפילו מיליוני יחידות יכולות לבצע באופן עקבי?

עדשה שעובדת היטב במעבדה היא רק ההתחלה.

האתגר האמיתי הוא להפוך עיצוב אופטי למוצר אמין שניתן לייצר בקנה מידה.

זה מה שקורה בתוך מפעל עדשות אופטיות מודרניות.

שלב 1: הבנת היישום לפני עיצוב העדשה

אי הבנה נפוצה היא שפיתוח העדשה מתחיל בבחירת אורך המוקד.

במציאות, מהנדסים אופטיים מנוסים מתחילים עם האפליקציה.

למצלמת מעקב, מצלמת מזל"ט, מכשיר הדמיה רפואי, מצלמת רכב ומערכת ראייה תעשייתית יש דרישות שונות.

לפני תכנון עדשה, המהנדסים צריכים להבין:

 באיזה חיישן ישמש?

איזה שדה ראייה נדרש?

 באיזו סביבה תפעל המצלמה?

האם ביצועים בתאורה חלשה חשובים?

האם עיוות מקובל?

כמה רזולוציה דרושה?

מהן המגבלות המכניות?

עדשת 4 מ"מ למצלמת אבטחה ועדשת 4 מ"מ לרחפן הם אתגרים אופטיים שונים לחלוטין.

המספרים עשויים להיראות דומים.

הדרישות ההנדסיות לא.

שלב 2: עיצוב אופטי וסימולציה

לאחר שהדרישות ברורות, מהנדסים אופטיים מתחילים לתכנן את מערכת העדשות.

עיצוב אופטי מודרני כולל הרבה יותר מסידור מספר אלמנטים מזכוכית.

מהנדסים צריכים לבצע אופטימיזציה של מספר גורמים בו זמנית:

רזולוציה

ניגודיות

עיוות

סטייה כרומטית

העברת אור

תאורה יחסית

מעגל תמונה

היתכנות ייצור

כלי הדמיית מחשב מאפשרים למהנדסים להעריך מבנים אופטיים שונים לפני הפקת דגימות פיזיות.

שלב זה עוזר לענות על שאלות חשובות:

האם העדשה יכולה להשיג את הרזולוציה הנדרשת?

האם הפינות יישארו חדות?

האם העדשה יכולה לעבוד עם החיישן שנבחר?

איך ישתנו ביצועים בתנאים שונים?

עיצוב אופטי טוב הוא תמיד איזון.

עדשה עם זווית רחבה במיוחד, גודל קטן מאוד, צמצם גדול ורזולוציה גבוהה נשמעת אידיאלית.

אבל פיזיקה תמיד יוצרת פשרות.

מהנדסי אופטיקה מנוסים מבינים כיצד למצוא את האיזון הנכון עבור האפליקציה.

שלב 3: פיתוח ובדיקה של אב טיפוס

לאחר השלמת התכנון האופטי, מייצרים אבות טיפוס.

השלב הזה הוא המקום שבו התיאוריה פוגשת את המציאות.

עדשה מדומה עשויה להיראות מושלמת על מסך מחשב.

העולם הפיזי מציג אתגרים חדשים:

סובלנות ייצור

וריאציה של חומר

דיוק הרכבה

מבנה מכני

תאימות חיישנים

בדיקת אב טיפוס כוללת בדרך כלל:

בדיקת ביצועים אופטיים

מהנדסים מעריכים:

רזולוציה

ביצועי MTF

עיוות

אחידות בהירות

ביצועי צבע

בדיקה מכנית

העדשה חייבת לעמוד גם בדרישות פיזיות:

תאימות להתקנה

הגבלות גודל

דיוק הרכבה

אמינות מבנית

בדיקות סביבתיות

בהתאם ליישום, ייתכן שהעדשות יצטרכו לעמוד בפני:

שינויי טמפרטורה

רטט

לחות

פעולה לטווח ארוך

המטרה של פיתוח אב טיפוס היא לא רק ליצור מדגם אחד טוב.

המטרה היא ליצור עיצוב שיוכל להפוך בסופו של דבר למוצר ייצור יציב.

שלב 4: ייצור אופטי מדויק

לאחר האישור, העדשה נכנסת לייצור המוני.

זה המקום שבו יצרן אופטי מקצועי מראה את יכולתו האמיתית.

ייצור אופטי כולל מספר תהליכים:

עיבוד רכיבים אופטי

אלמנטים מזכוכית זקוקים לעיבוד מדויק כדי להשיג את הביצועים האופטיים הנדרשים.

הבדלים קטנים ב:

דיוק פני השטח

עובי

עקמומיות

יכול להשפיע על איכות התמונה הסופית.

ייצור והזרקה של עובש

עבור עדשות מצלמה קומפקטיות רבות, נעשה שימוש נרחב ברכיבים אופטיים מפלסטיק וחלקים מבניים.

תבניות דיוק חיוניות מכיוון שהבדלים קטנים במידות יכולים להשפיע על:

דיוק מיקוד

עקביות בהרכבה

יישור אופטי

ציפוי עדשות

ציפויים אופטיים משפרים:

העברת אור

בקרת השתקפות

ניגודיות תמונה

תהליך ציפוי איכותי מסייע בהפחתת בעיות אופטיות לא רצויות כגון התלקחות ורוחות רפאים.

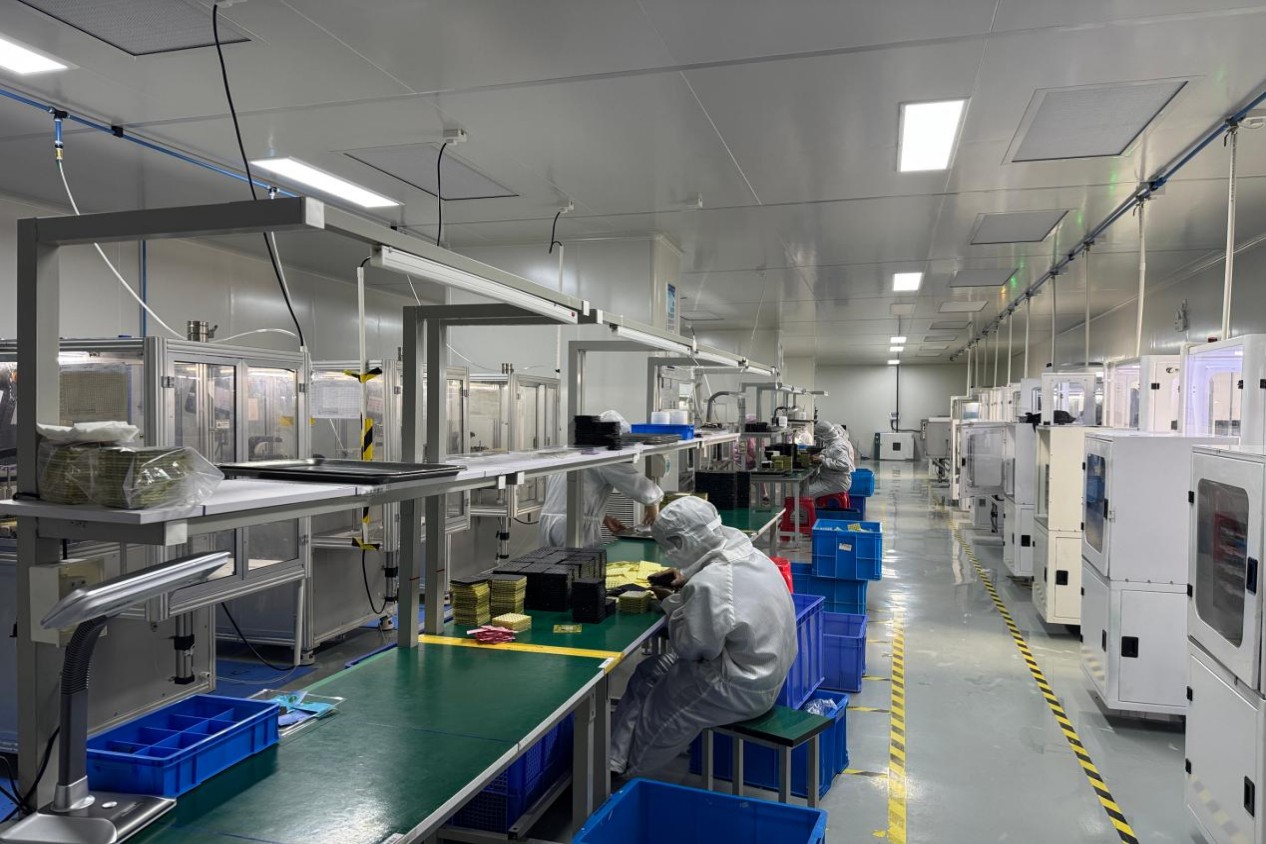

שלב 5: הרכבת עדשות

הרכבת העדשות עשויה להיראות פשוטה מבחוץ.

עם זאת, יישור אופטי רגיש ביותר.

במהלך ההרכבה, על המהנדסים לשלוט ב:

מיקום אלמנט

מרווח עדשות

יישור ציר אופטי

עמדת מיקוד

אפילו שגיאות הרכבה זעירות יכולות להשפיע על:

חדות

עקביות תמונה

ביצועי MTF

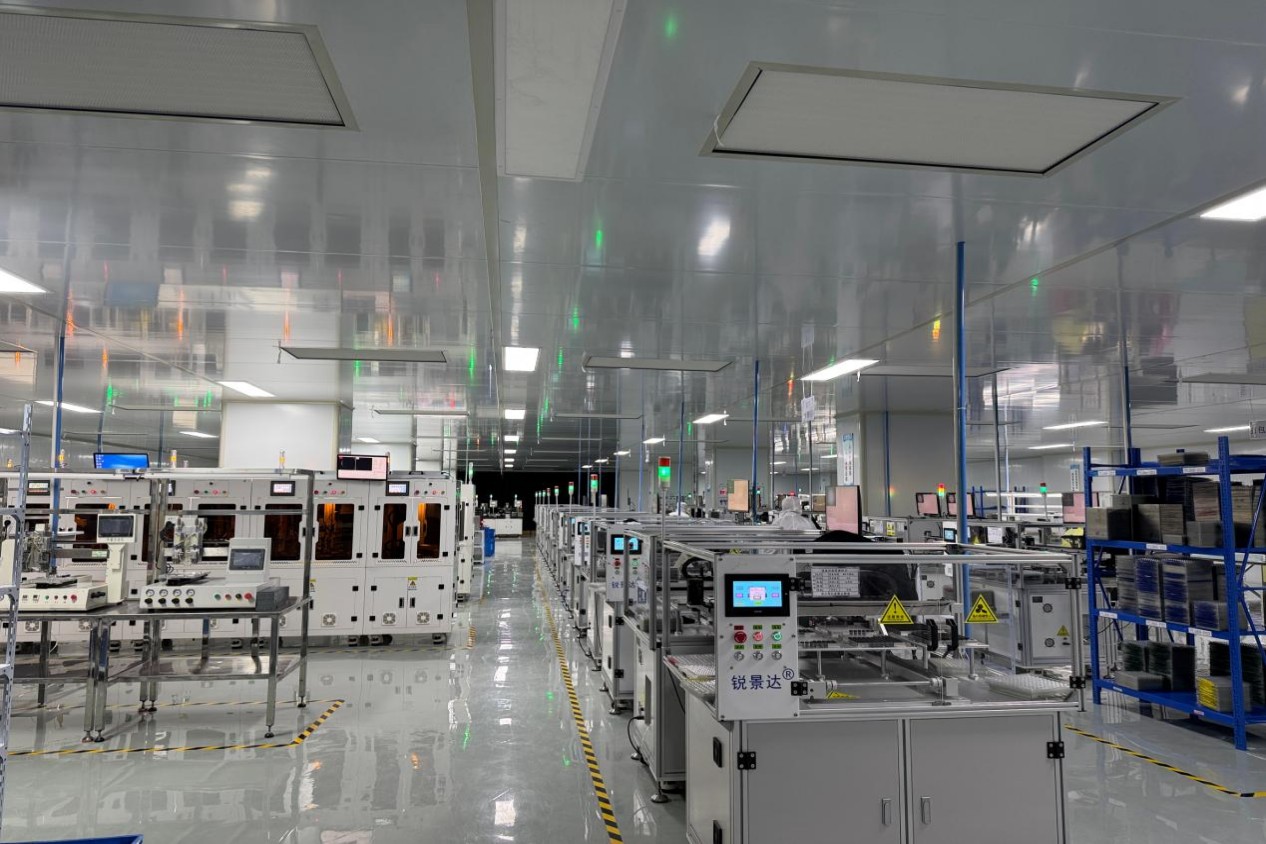

זו הסיבה שציוד הרכבה אוטומטי ובדיקה מדויקת הפכו חשובים יותר ויותר במפעלים אופטיים מודרניים.

שלב 6: בקרת איכות ובדיקות אופטיות

לייצר עדשה אחת מצוינת זה לא החלק הקשה ביותר.

ייצור אלפי עדשות זהות הוא.

ייצור המוני דורש בקרת איכות קפדנית.

יצרני אופטיקה מקצועיים משתמשים במערכות בדיקה כדי להבטיח עקביות בין אצוות ייצור שונות.

שיטות בדיקה נפוצות כוללות:

בדיקת MTF

מדידה אופטית

בדיקת אקסצנטריות

בדיקת מימד

בדיקות סביבתיות

המטרה פשוטה:

העדשה ה-10,000 צריכה לפעול כמו המדגם המאושר הראשון.

שלב 7: מייצור במפעל ליישום לקוח

עדשה לא קיימת לבד.

זה הופך לחלק ממערכת הדמיה שלמה.

יצרן עדשות מקצועי צריך להבין כיצד מתפקדת העדשה לאחר השילוב.

לְדוּגמָה:

ליצרן מצלמות אבטחה אכפת מ:

הדמיית לילה

זיהוי AI

ניטור רחב

לחברת רחפנים אכפת מ:

משקל

שדה ראייה

ביצועים בתאורה נמוכה

ליצרן רובוט אכפת מ:

דיוק

אמינות

תפיסה בזמן אמת

הספקים האופטיים הטובים ביותר אינם מייצרים רק עדשות.

הם עוזרים ללקוחות לפתור בעיות הדמיה.

Inside Boshi Optics: שילוב עיצוב אופטי ויכולת ייצור

בְּבושי אופטיקה, אנו מאמינים שמוצרים אופטיים מוצלחים דורשים גם ידע הנדסי וגם ניסיון בייצור.

תהליך הייצור האופטי שלנו מכסה שלבים מרובים, כולל עיבוד רכיבים אופטיים, ייצור תבניות מדויקות, הזרקה, הרכבת עדשות ובדיקת איכות.

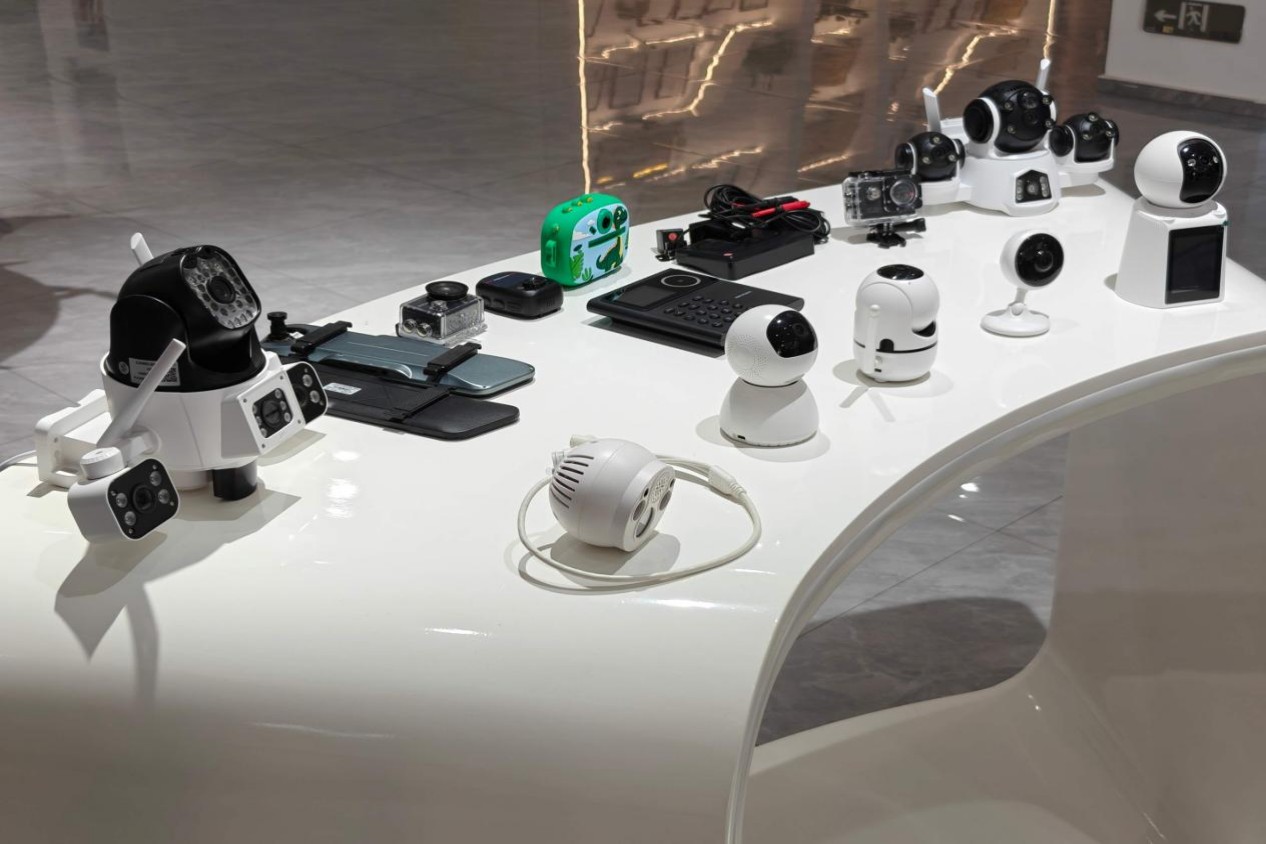

עם יכולות המכסות פיתוח אופטי, ייצור, הרכבה אוטומטית ובדיקות אופטיות, Boshi Optics תומכת בלקוחות במגוון יישומים כגון מצלמות אבטחה, מערכות ראייה בינה מלאכותית, רחפנים, הדמיה לרכב, מכשירים רפואיים ומצלמות תעשייתיות.

כי בייצור אופטי לא ניתן להפריד בין יכולת עיצוב ויכולת ייצור.

עיצוב אופטי מושלם שלא ניתן לייצר באופן עקבי אינו מוצר מוצלח.

מחשבה אחרונה: לעדשה שמאחורי כל מצלמה יש סיפור

עדשת מצלמה עשויה להיראות קטנה.

אבל יצירת עדשה אמינה דורשת:

הנדסה אופטית

ייצור מדויק

ניסיון בבדיקות

ניהול ייצור

שיפור מתמיד

המסע מקונספט העיצוב לייצור המוני הוא המקום שבו נבנית מומחיות אופטית אמיתית.

וזה מה שמפריד בין ספק עדשות לשותף אמיתי לייצור אופטי.
