מתמטיקה של האור: מדוע F1.0 הוא קפיצה מסיבית, לא צעד תינוק

כאשר קונים או מייצרים ציוד אבטחה, קל להסתכל על עדשת F2.0 ועדשת F1.0 ולחשוב,"זה רק הבדל של 1.0, נכון?"טָעוּת. בעולם האופטיקה, מספרי f אינם מותאמים ליניארי. מספר f (או יחס מוקד) הוא היחס בין אורך המוקד של העדשה לקוטר אישון הכניסה. הנוסחה לעוצמת איסוף האור (הארה) של עדשה מכתיבה שכמות האור הפוגעת בחיישן עומדת ביחס הפוך לריבוע של מספר ה-f:

לכן, אם נשווה עדשת F2.0 לעדשת F1.0, החישוב עבור ההבדל בכניסת האור נראה כך:

• רווח נמוך = רעש נמוך:אתה מקבל תמונה נקייה וחדה בלי ה"שלג" הדיגיטלי המעצבן הזה.

• אור גבוה = צבע מלא:החיישן מקבל מספיק נתוני אורך גל כדי להציג צבעים במדויק, אפילו באמצע הלילה.

המלכוד: למה אתה לא יכול לעשות כל עדשה "F1.0"

אם F1.0 כל כך נהדר, מדוע לא כל מצלמה מצוידת באחת כזו? כי לכופף כל כך הרבה אור בצורה מדויקת זה קשה להפליא.

כשאתה פותח צמצם רחב כל כך, אתה מזמין כאוס אופטי: קרני אור הפוגעות בקצוות העדשה גורמות לסטייה כרומטית (שוליים סגולים) ולטשטוש חמור בפינות התמונה שלך. כדי לשלוט בצמצם F1.0, המבנה הפנימי של העדשה חייב להיות מהונדס בצורה מופתית.

זה המקום שבו ההבחנה בין עדשות פלסטיק זולות לזכוכית ברמה מקצועית הופכת קריטית.

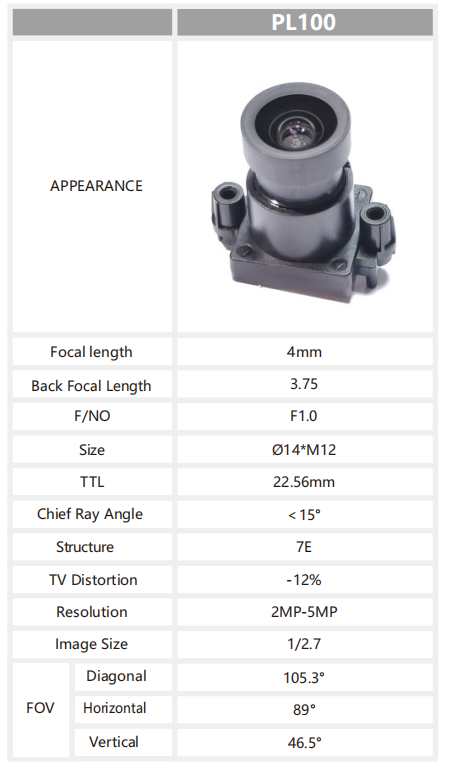

היכנסו ל-PL100: הכוח של מבנה ה-7E

ב- Shanghai Silk Optical Technology Co., Ltd., עיצבנו אתעדשת PL100במיוחד כדי לפתור את האתגר ההנדסי F1.0 עבור יישומי אבטחה ורובוטיקה מתקדמים.

השגת רזולוציית 2MP-5MP עם צמצם F1.0 על חיישן 1/2.7 דורשת דיוק אינטנסיבי. אתה לא יכול להשיג את זה עם אלמנטים פלסטיק סטנדרטיים. ה-PL100 משתמש ב-a7E (שבעה אלמנטים) מבנה זכוכית. הנה הסיבה שזה חשוב לשורה התחתונה שלך:

• שידור ללא תחרות:זכוכית מאפשרת מעבר אור יותר מאשר פלסטיק. כאשר כל המטרה של עדשת F1.0 היא למקסם את צריכת האור, השימוש באלמנטים פלסטיים מביס את המטרה. מבנה הזכוכית 7E מבטיח את הכמות המקסימלית של אותם פוטונים שנלכדו באמת מגיעה לחיישן.

• יציבות תרמית עליונה:מצלמות אבטחה חיות בחוץ. הם אופים בשמש הקיץ וקופאים בחורף. עדשות פלסטיק מתרחבות ומתכווצות עם שינויי טמפרטורה, מעבירות מעט את נקודת המוקד וגורמות למצלמה החדה המושלמת שלך להיות מטושטשת עם הזמן (תופעה המכונה סחיפה תרמית). זכוכית יציבה להפליא. מבנה ה-7E של ה-PL100 מבטיח שאורך המוקד של 4 מ"מ שלך יישאר בדיוק ב-4 מ"מ, בין אם זה 40°C או -20°C.

• בהירות מקצה לקצה:עם FOV אופקי רחב של 89°, 7 רכיבי הזכוכית המיושרים במדויק מתקנים את העיוות האופטי הנגרם מטבעו על ידי צמצם F1.0 המאסיבי, ומשמרים את קצוות הצילומים שלך חדים כמו המרכז.

פסק הדין למנהלי רכש ומהנדסים

המעבר למעקב לילה בצבע מלא אינו גימיק; זהו התקן החדש לתעשיית האבטחה. אבל לזרוק חיישן Starlight מתקדם מאחורי עדשה זולה עם צמצם צמצם זה כמו לשים מנוע של מכונית ספורט בעגלה גולף.

כדי לפתוח באמת "צבע ללא אור משלים", אתה צריך את כוח איסוף האור פי 4 של צמצם F1.0, מגובה ביציבות התרמית וההעברה הגבוהה של מבנה שכולו זכוכית.

(מוכן לשדרג את מערך החומרה שלך?חקור את המפרט המלא של ה-PL100 ושל העדשות האופטיות המדויקות האחרות שלנו כאן.)
