עיניים בשמיים: האבולוציה הטכנית והפשרות האופטיות של מערכות עדשות מזל"ט

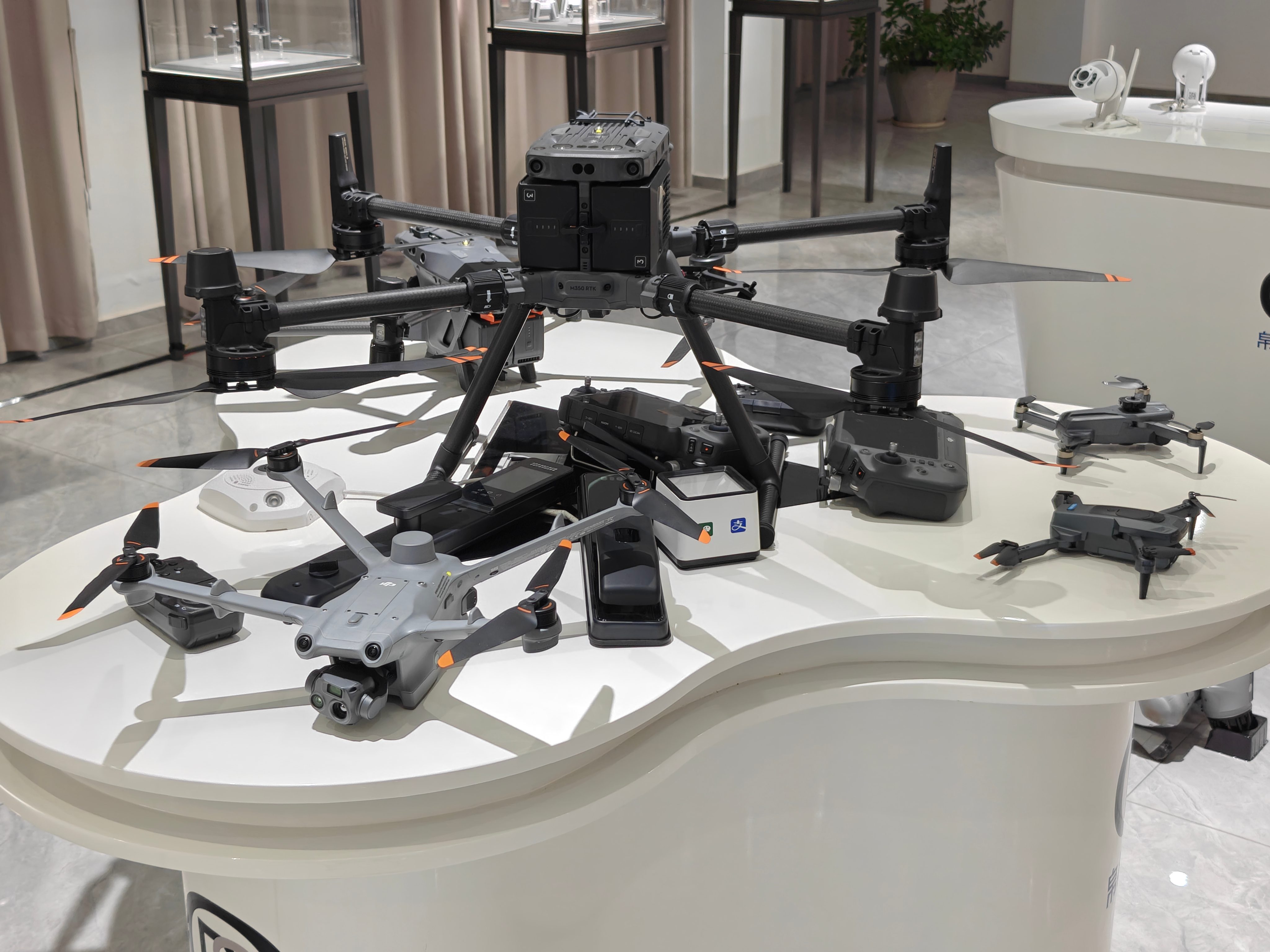

רחפנים לצרכנים וקולנועיים: הכוח החזותי של מערכות רב-מוקדיות

במשך זמן רב, צילום הרחפנים היה מוגבל לנרטיב "הזווית הרחבה". מזל"טים מוקדמים נשאו בדרך כלל עדשה בודדת (שווה ערך ל-24 מ"מ בערך), שאמנם נהדרת לנופים מפוארים, אך גרמה לצילומי אוויר להרגיש חוזרים על עצמם. ככל שהדרישות היצירתיות הסלימו, החלו רחפנים לשלב מערכות מרובות עדשות כדי לשחזר את "שילוש" אורכי המוקד בשמיים של הצלם המקצועי.

אילוצים פיזיים ושיווי משקל מרחבי במערכות מרובות עדשות

רחפני הדגל מודרניים כוללים כעת מערכות עדשות משולשות (Wide, Medium Tele ו-Tele) כדי לספק "דחיסת שטח" בצילומי אוויר.¹תכנון שלושה מודולי הדמיה עצמאיים בתוך נפח גימבל מוגבל הוא אתגר הנדסי עצום הכולל חלוקת משקל ופיצוי דינמי של מרכז הכובד.

המצלמה הראשית בגודל 24 מ"מ משתמשת בדרך כלל בחיישן גדול (כגון 4/3 CMOS) כדי לספק איכות תמונה מהשורה הראשונה וטווח דינמי.²התוספת של עדשות Medium Tele (מקבילות 70 מ"מ) ו- Tele (מקבילות ל-166 מ"מ) מציעה גמישות פרספקטיבית חסרת תקדים.¹עדשת ה-70 מ"מ, המצוידת בחיישן 1/1.3 אינץ', מצטיינת בהדגשת נושאים תוך שמירה על תחושת הסביבה שמסביב, מושלמת למבנים אדריכליים או דיוקנאות סביבתיים.¹

עדשת 166 מ"מ Tele היא מהפכנית, ומגדילה את הצמצם ל$f/3.4$לכוח פתרון טוב יותר בהשוואה לדורות קודמים.¹בצילום אווירי, הערך של עדשת טלפוטו טמון ב"הימנעות" - היא מאפשרת לטייסים ללכוד פרטים אינטימיים של חיות בר או נושאים מבלי לחדור או להיכנס לאזורים מוגבלים מסוכנים.¹

Cinema-Grade Systems וה-DNA האופטי של הר DL

עבור הפקות ברמת הוליווד, מזל"טים בעלי עדשה קבועה אינם מספיקים. מערכות מקצועיות כמו Inspire 3 מציגות מצלמות אוויר מלאות עם מערכות אקולוגיות של עדשות מתחלפות.⁴כאן, הפוקוס עובר ל"יציבות אופטית" ו"תאימות זרימת עבודה".

תושבת DL היא מערכת קניינית שתוכננה עם מרחק אוגן קצר במיוחד. עדשות הפריים התואמות שלה (18 מ"מ, 24 מ"מ, 35 מ"מ, 50 מ"מ) משתמשות בעיצובים אספריים (ASPH) כדי לדכא אסטיגמציה שולית ואברציה כרומטית בצמצמים רחבים.⁴עקביות היא חיונית בקולנוע - כאשר מזל"ט חותך מצילום רחב לתקריב, הבדלים משמעותיים בעיבוד הצבעים או סטייה יגדילו באופן דרסטי את עלויות הפוסט-פרודקשן. עדשות אלו מותאמות למערכת DJI Cinema Color System (DCCS) כדי להבטיח גווני עור טבעיים ופרטי צללים עדינים.⁴

יתרה מזאת, מערכות אלו מתייחסות ל"נשימה ממוקדת" - השינוי המביך בקומפוזיציה כאשר העדשה מתמקדת. באמצעות מבנים אופטיים אופטימליים, עדשות הקולנוע הללו שומרות על שדה ראייה יציב במהלך משיכות פוקוס, ועומדות בסטנדרטים המחמירים של השפה הקולנועית.⁴

מל"טים FPV: מהירות, תגובה בזמן אמת והישרדות של "עין דג"

אם מל"טים קולנועיים "מציירים" בשמים, מל"טים FPV "נלחמים". בתמרונים קיצוניים שבהם המהירויות יכולות לעלות על 150 קמ"ש, משימת העדשה היא לא תמונה יפה אלא תחושה קיצונית של מיקום מרחבי.

הפשרה בין FOV לעיוות

טייסי FPV זקוקים לשדה ראייה רחב במיוחד (FOV) כדי לתפוס מכשולים. ביערות צרים או במבנים נטושים, רמזים חזותיים היקפיים חשובים יותר מחדות המרכז. כתוצאה מכך, עדשות FPV משתמשות באורכי מוקד קצרים במיוחד, בדרך כלל בין 1.7 מ"מ ל-2.8 מ"מ.⁶

עדשת 1.7 מ"מ מספקת FOV של כמעט 170 מעלות, המכסה את קצוות הראייה האנושית אך מציגה עיוות כבד של "עין דג".⁶בעוד שהעיוות הזה "הרוס" מבחינה אסתטית לצילום, הוא משמש כאסמכתא פיזית לטייסים לשפוט את זווית הגובה של המל"ט.

עם עלייתן של מערכות דיגיטליות (כמו DJI O3/O4), עדשות FPV דוחפות לרזולוציות גבוהות יותר (4K/120fps) וטווח דינמי טוב יותר, מה שהופך את צילומי FPV קולנועיים "בתמונה אחת".⁷

המירוץ של אלפיות השנייה: השהיית זכוכית לזכוכית

ב-FPV, מדד שמתעלמים ממנו על ידי צלמים מסורתיים הוא "השהיית זכוכית לזכוכית". זהו הזמן מרגע שאור פוגע בחיישן ועד לתמונה המופיעה על משקפי הטייס.

ב-100 קמ"ש, עיכוב של 100ms אומר שהמל"ט נוסע כ-4.5 מטרים לפני שהטייס יראה מה קרה.⁸מצלמות FPV ייעודיות משתמשות בקריאה ועיבוד חיישנים פשוטים כדי לתעדף מהירות על פני חדות.

1. מערכות אנלוגיות:השתמש בחיישני CCD עם פלט וידאו ישיר, והשגת זמן השהייה מתחת ל-20ms במחיר של תמונות מגורעות ברזולוציה נמוכה.⁸

2. מערכות HD דיגיטליות:השתמש באלגוריתמי דחיסה. מערכות מודרניות משתמשות בקצבי פריימים גבוהים (90fps או 120fps) כדי להפחית את זמן הסריקה. ב-90fps, סריקת פריים בודדת אורכת ~11ms, מה שמאפשר שהשהייה הכוללת של המערכת תישאר מתחת ל-30ms.⁷

יתר על כן, טווח דינמי רחב (WDR) הוא קריטי. כאשר מזל"ט פורץ מפנים אפל לתוך אור שמש בהיר, העדשה חייבת להתאים את החשיפה או להשתמש בחיישנים דינמיים גבוהים באלפיות שניות כדי למנוע "עיוורון" של טייס.⁹

פוטוגרמטריה ו-GIS: היופי המדעי של דיוק גיאומטרי

בעולם המיפוי, מזל"ט הופך לכלי מדידה מדויק. המטרה היא כבר לא "להיראות טוב" אלא להיות "מדויקת". כל פיקסל קשור לקואורדינטות GPS/RTK ולגיאומטריה אופטית.

תריס עולמי: ביטול "אפקט ג'לו"

רוב המצלמות הדיגיטליות משתמשות ב"תריס מתגלגל", וקוראות פיקסלים שורה אחר שורה. במזל"ט נע, זה גורם ל"אפקט ג'לו" - עיוות גיאומטרי של התמונה.¹¹

במדידות, עיוות גיאומטרי של 1% יכול להוביל לשגיאות תזוזה מסיביות במודל תלת מימד. לפיכך, עדשות מיפוי מקצועיות (כמו ה-Zenmuse P1) משתמשות ב-Mechanical Global Shutter.¹³באמצעות תריס עלים מרכזי, כל 45 מיליון הפיקסלים נחשפים בו זמנית. אמנם יקר ומורכב, אך הוא מבטיח דיוק ברמת סנטימטר ללא נקודות בקרה קרקעיות.¹³

מרחק דגימת קרקע (GSD) וכיול

הביצועים של מזל"ט מיפוי מוגדרים על ידי GSD - המרחק האמיתי על הקרקע המיוצג על ידי פיקסל אחד. זה נקבע על ידי גובה (H), גודל פיקסל (a) ואורך מוקד (f):

לחיישן עם 4.4$\mu m$פיקסלים, עדשת 24 מ"מ ב-200 מ' מספקת GSD של ~3.6 ס"מ, בעוד שעדשת 50 מ"מ מספקת דיוק של ~1.6 ס"מ.¹⁴

כל עדשת מיפוי מכוילת בקפדנות לפני היציאה מהמפעל. מקדמי עיוות (רדיאלי ומשיקי) מאוחסנים במטא נתונים "Dewarpdata" של כל תמונה, מה שמאפשר לתוכנה לפצות על פגמים אופטיים באופן אוטומטי.¹³

בדיקה תעשייתית ו-SAR: תפיסה רב-מודאלית

בכיבוי אש, בדיקת קו חשמל או חיפוש והצלה (SAR), עדשות זקוקות לחושים "על אנושיים". האור הנראה הוא רק חלק מהסיפור; תרמית (אינפרא אדום גל ארוך) וטווח לייזר הם מקבלי ההחלטות.

הקפיצה בהדמיה תרמית

מצלמות תרמיות מזהות קרינת חום. מל"טים תעשייתיים מוקדמים הוגבלו לרזולוציה של 640 × 512. עומסי הדגל האחרונים (כמו Zenmuse H30T) דחפו את זה ל-1280 × 1024.¹⁷

הגידול הזה של פי 4 בצפיפות הפיקסלים הוא מחליף משחק. מחלצים יכולים כעת להבחין בין אדם לחיה ממרחק של 250 מטרים.¹⁹מצלמות אינפרא אדום מודרניות כוללות גם זום אופטי (עד פי 32), המאפשר לפקחים להישאר בבטחה מחוץ לאזורי הפרעות אלקטרומגנטיות תוך בדיקת מגדלי מתח גבוה.¹⁹

עזרים אופטיים בסביבות קיצוניות: ראיית לילה וניקוי אובך

עדשות תעשייתיות חייבות לעבוד בתנאי "גיהנום". עבור פעולות לילה, חיישני "Starlight" עם הגדרות ISO של עד 819,200 והפחתת רעש מתקדמת יכולים להפוך סצנה שחורה לגמרי לתמונה ברורה וצבעונית.¹⁸

עבור סביבות ערפיח או ערפל, מערכות אופטיות משלבות כעת אלגוריתמים של "Dehazing אלקטרוני".²²זה לא רק חיזוק ניגודיות; הוא משתמש במודלים פיזיים של פיזור אטמוספרי כדי לשחזר בהירות ברמת הפיקסלים בזמן אמת.

מל"טים חקלאיים: לכידת האותות הבלתי נראים של החיים

מזל"טים חקלאיים הם מאסטרים בטכנולוגיה "מולטיספקטרלית". העדשות שלהם לוכדות פסים צרים ספציפיים כמו ירוק, אדום, קצה אדום וכמעט אינפרא אדום (NIR).²⁵

הסוד של "הקצה האדום"

בחקלאות, שיפוט בריאות היבול אינו קשור רק למראה הירוק. כאשר צמחים נלחצים על ידי מזיקים או בצורת, מבנה הכלורופיל שלהם משתנה ברמה מיקרוסקופית לפני שהוא נראה לעין.

להקת "Red Edge" רגישה ביותר לשינויים הללו. על ידי חישוב ה-Red Edge NDVI (מדד צמחיית הבדלים נורמליים), חקלאים יכולים לזהות לחץ יבול שבועות לפני אסון.²⁵עדשות רב-ספקטרליות גם עוזרות למפות את מליחות הקרקע על ידי שימוש באלגוריתמים של היפוך ספקטרלי להנחות טיפול מדויק בקרקע.²⁶

מסקנה: יותר מסתם זכוכית

האבולוציה של אופטיקה של מזל"ט היא מסע אחר "אנטרופיית מידע".

בטכנולוגיה צרכנית, מדובר במקסום הנאמנות הרגשית והצבעונית של העולם. ב-FPV, מדובר במזעור עיכוב זמן לאחדות אדם-מכונה. במיפוי, מדובר בריסוק עיוות גיאומטרי עבור תאום דיגיטלי אמיתי של כדור הארץ. במגזרי תעשייה וחקלאות, מדובר בשבירת גבולות הראייה האנושית כדי ללכוד קרינה אינפרא אדומה, ענני נקודות לייזר ונתונים רב-ספקטרליים.

העתיד של אופטיקה של רחפנים טמון בשילוב של "צילום חישובי" ו"הבנה סמנטית של AI". עדשות כבר לא רק ילכוד פיקסלים; הם יציגו "משמעות" - זיהוי אוטומטי של סדקים בגשר או סינון מכוניות נעות ממפה. במשחק פיזיקה זה בגובה רב, אנו דוחפים ללא הרף את הגבולות החזותיים של מה שאפשר מתחת לכיפת השמים.
