כיצד לבחור את עדשת ה-M12 המושלמת עבור חיישן בגודל 1/2.7 אינץ': התחמקות ממלכודות "הווינטציה" וה"קצה הרך"

מלכודת 1: אפקט "ראיית המנהרה" (ויגנט)

כדי להבין וינייטציה, דמיינו שאתם מנסים להכניס יתד מרובע גדול לתוך חור עגול קטן.

כל עדשה מקרינה תמונה מעגלית על חיישן המצלמה המלבני. זה נקרא המעגל תמונה. לחיישן 1/2.7 אינץ' יש מימד אלכסוני פיזי ספציפי (בערך 6.6 מ"מ).

• אם מעגל תמונת העדשה קטן מהחיישן:הפינות של החיישן המלבני לא יקבלו שום אור. התוצאה? פינות שחורות קשות על הצילומים שלך.

• אם עיגול תמונת העדשה הוא בדיוק בגודל הנכון או מעט גדול יותר:החיישן כולו שטוף באור. אתה מקבל תמונה נקייה, מסגרת מלאה.

התיקון:כשאתה קונה עדשת M12, אתה לא יכול רק להסתכל על אורך המוקד (כמו 4 מ"מ). עליך לבדוק אתגודל חיישן יעדמִפרָט. אם תשים עדשה המיועדת לחיישן קטן יותר בגודל 1/3 אינץ' או 1/4 אינץ' לחיישן ה-1/2.7 אינץ' שלך, תקבל וימנטציה בכל פעם. ודא תמיד שמפרט העדשה מציין במפורש תאימות לפורמטים של 1/2.7 אינץ'.

מלכודת 2: תעלומת "מרכז חד, קצוות מטושטשים".

אוקיי, אז קנית עדשה עם עיגול התמונה הנכון. הפינות האפלות נעלמו. אבל עכשיו יש לכם בעיה חדשה: לוחית הרישוי במרכז המסגרת צלולה, אבל העצים בקצה המסגרת נראים לגמרי לא ממוקדים.

זה קורה משתי סיבות עיקריות:

1. חוסר התאמה בזווית הקרן הראשית (CRA)חשבו על הפיקסלים בחיישן מודרני כעל דליים זעירים ועמוקים. אם האור יורד ישר לתוך הדלי (במרכז החיישן), הוא נלכד בצורה מושלמת. אבל בקצוות החיישן, האור נכנס בזווית. אם זווית זו תלולה מדי, האור פוגע בדופן ה"דלי" ומקפץ משם, מה שגורם לקצוות מטושטשים ולשינויי צבע. עדשת M12 איכותית מתוכננת לכופף את קרני הקצה הללו כך שהן נופלות בצורה נקייה לתוך הפיקסלים של החיישן. לדוגמה, עדשות דיוק שומרות על CRA מתחת ל-15° כדי להבטיח בהירות וחדות אחידות על פני כל שדה הראייה.

2. מבנה עדשה לקוי וקימור שדהעדשות זולות סובלות לרוב מ"עקמומיות השדה". מכיוון שאלמנטים של העדשה מעוקלים, מישור המוקד שהם מקרינים למעשה מעוקל כמו קערה, לא שטוח כמו החיישן שלך. אם המרכז בפוקוס, הקצוות לא ממוקדים. תיקון זה דורש רכיבי עדשה מרובים בעלי צורה מדויקת.

הפתרון: אופטיקה מדויקת שנבנתה עבור המשימה

אתה לא צריך להתפשר על ידי חיתוך התמונה שלך או קבלת פינות מטושטשות. ב- Shanghai Silk Optical Technology Co., Ltd., אנו מעצבים את עדשות ה-M12 שלנו כך שיתאימו בצורה חלקה עם חיישנים מודרניים.

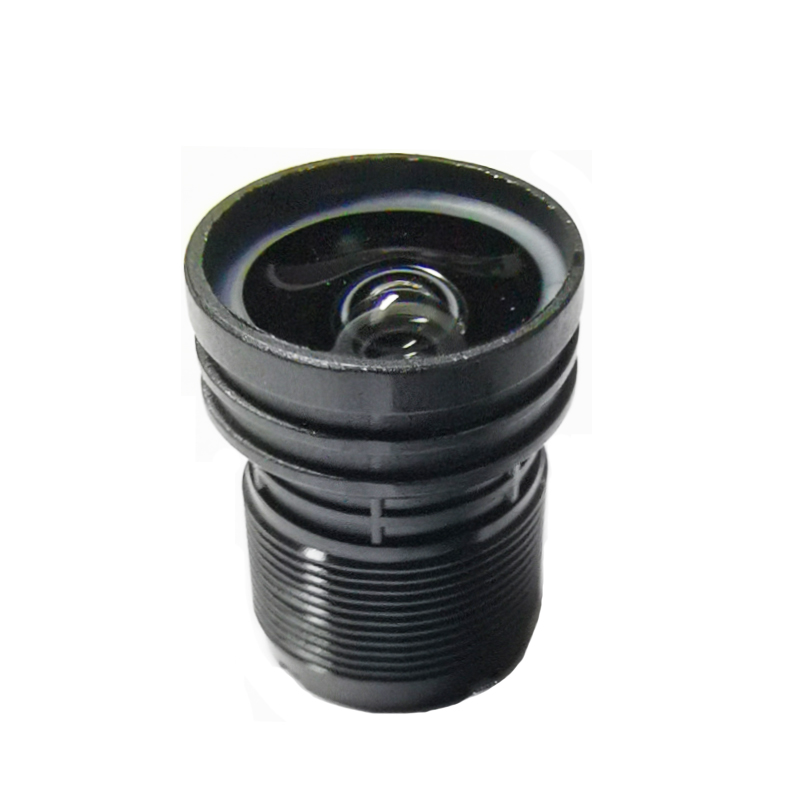

קח את שלנועדשת M12 מסדרת PL100כדוגמה לעשות את זה נכון:

• התאמה מושלמת עבור 1/2.7 אינץ':תוכנן עם עיגול תמונה המכסה בצורה מושלמת חיישני 1/2.7 אינץ', מבטל לחלוטין פינות חשוכות.

• CRA אופטימלי (<15°):האור פוגע בקצוות של החיישן שלך בזווית המושלמת, ומבטיח בהירות מקצה לקצה.

• 7E מבנה זכוכית מלא:על ידי שימוש בשבעה אלמנטי זכוכית מיוחדים, אנו משטחים את מישור המוקד ומתקנים עיוות אופטי (שומרים על עיוות טלוויזיה עד לרמה יוצאת דופן של -12%). המשמעות היא שהפינות חדות וברזולוציה גבוהה בדיוק (2MP-5MP) כמו המרכז המת.

התחתיתקַו

החיישן בגודל 1/2.7 אינץ' שלך טוב רק כמו האור שפוגע בו. אל תכביד את האלקטרוניקה היקרה שלך עם חתיכת זכוכית לא תואמת. על ידי אימות עיגול התמונה ותשומת לב לתיקונים אופטיים מקצה לקצה, אתה יכול להבטיח תמונה חדה, ברורה ומקצועית ללקוחות שלך.

(מחפש את ההתאמה המושלמת של M12 לפרויקט המצלמה שלך?צור קשר עם הצוות הטכני שלנו עוד היום כדי לבקש דוגמאות ומפרטים מפורטים.)
