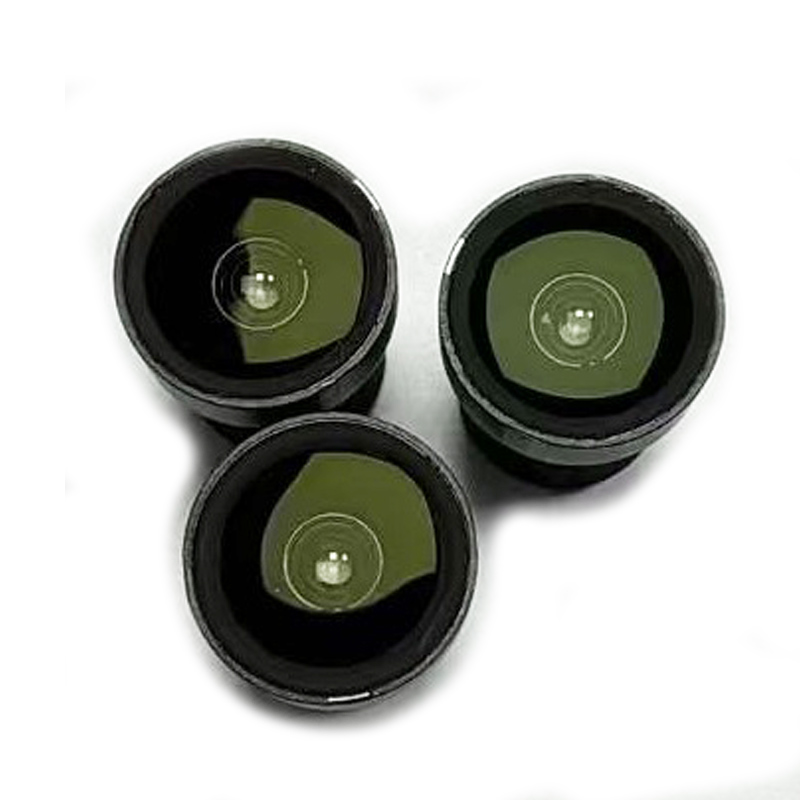

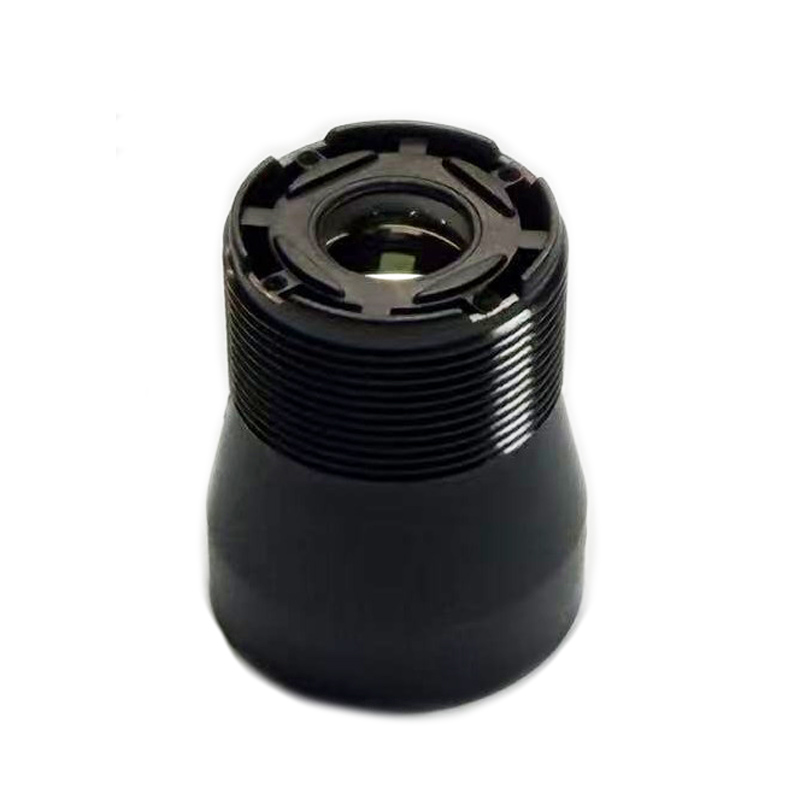

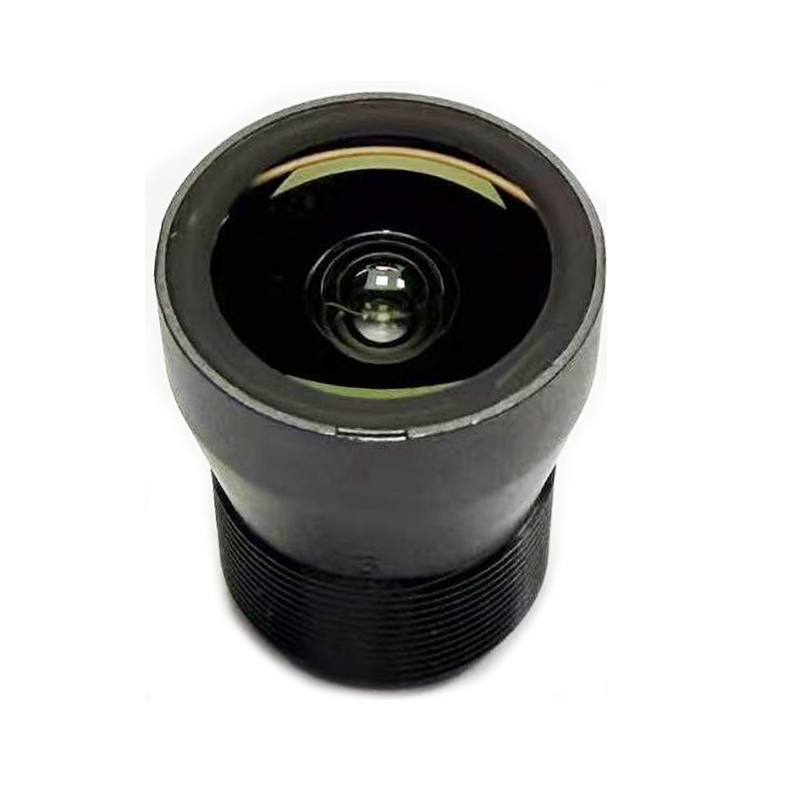

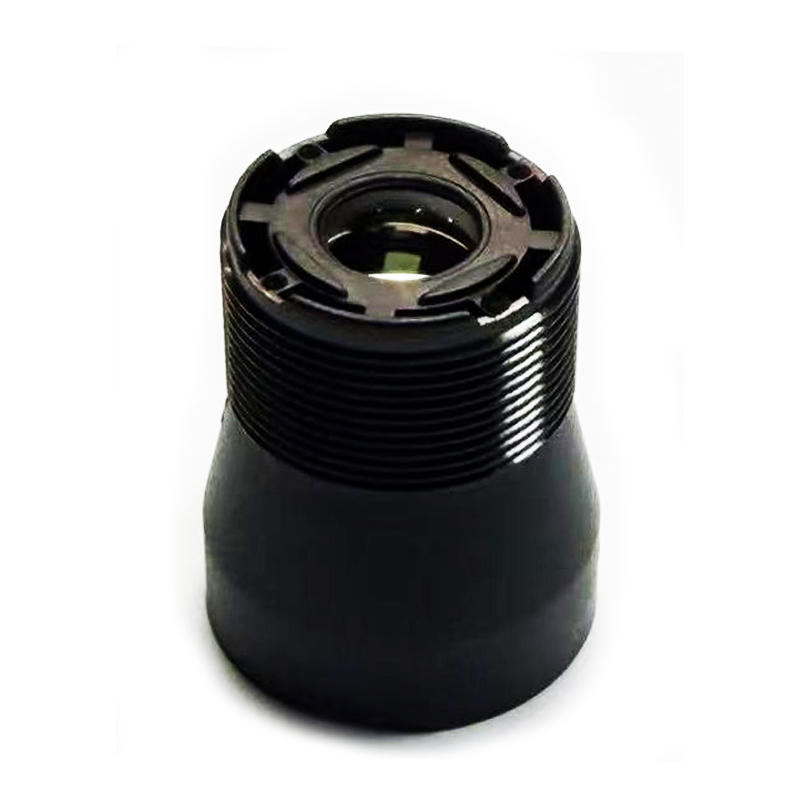

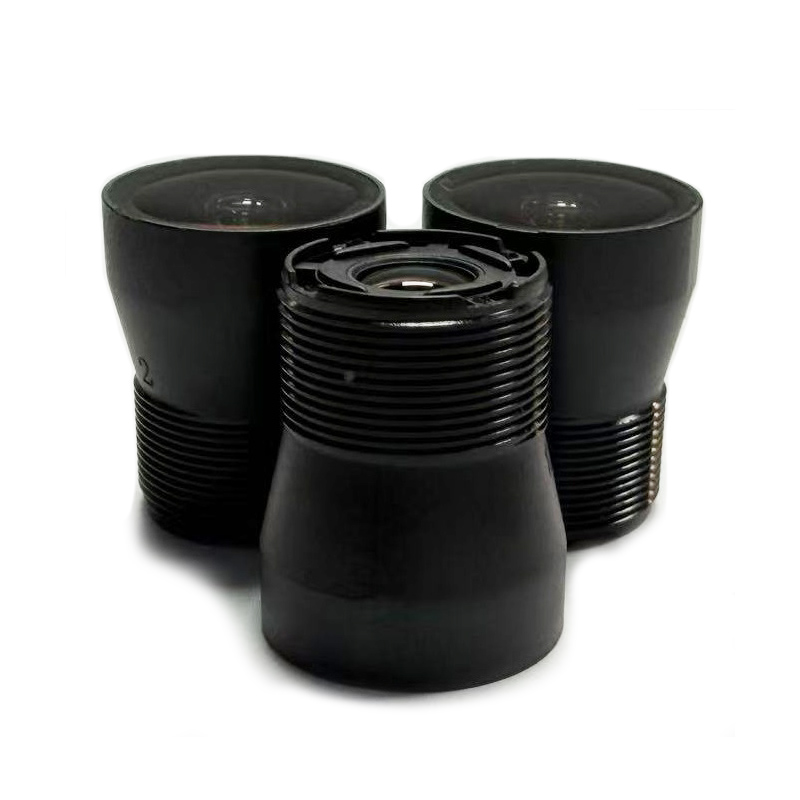

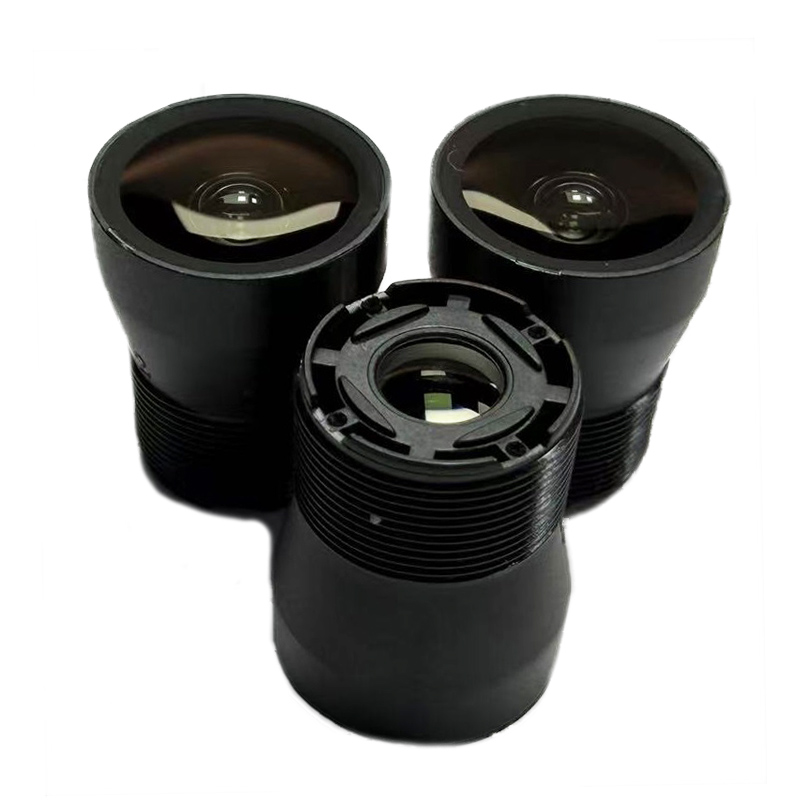

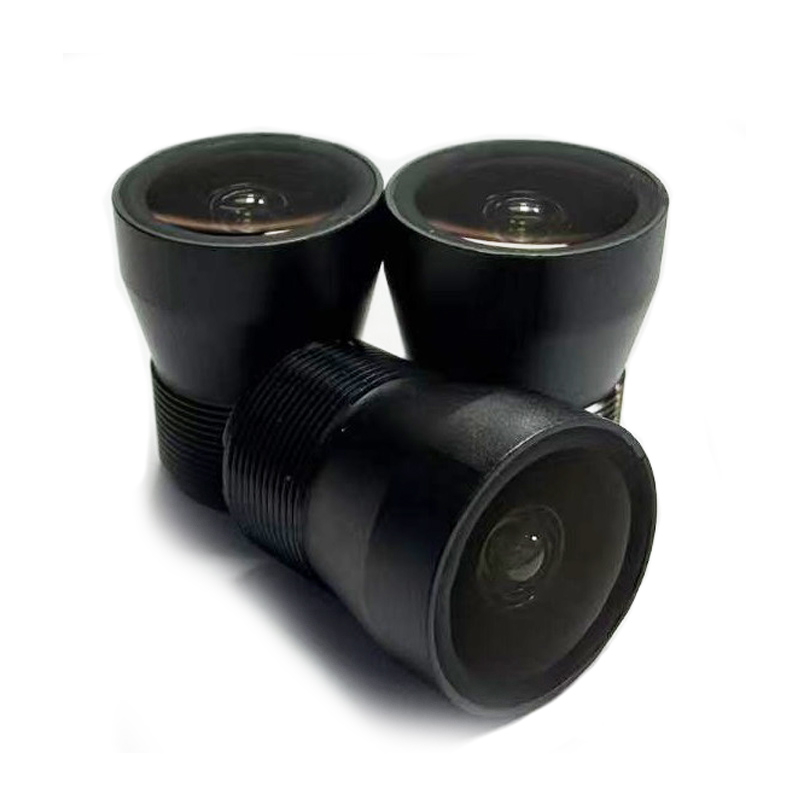

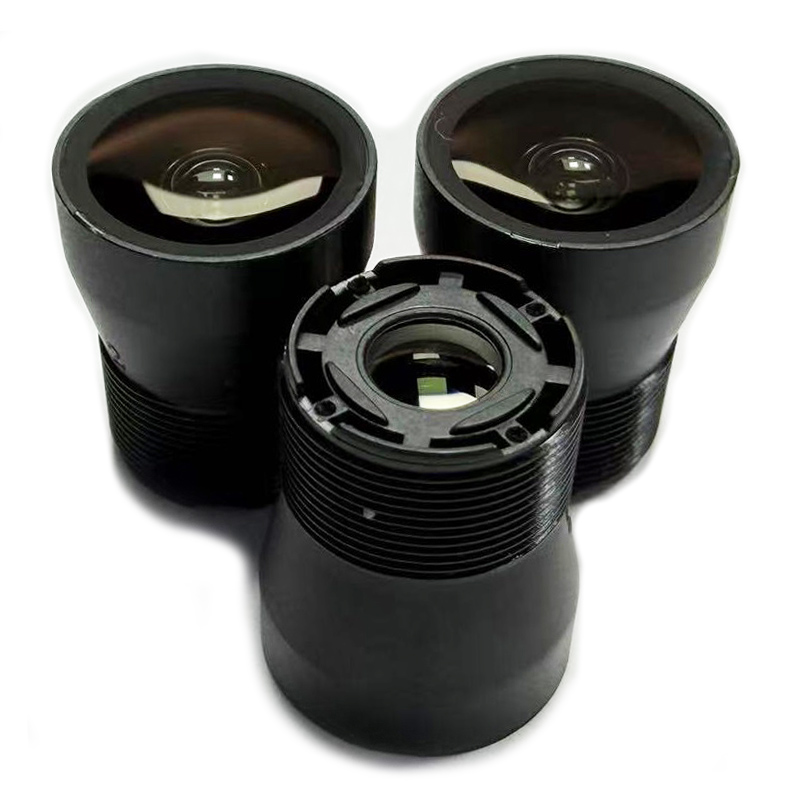

עדשת M12 2.5 מ"מ F2.0

עדשה אולטרה רחבה זו מתוכננת עבור חיישן תמונה בגודל 1/2.7 אינץ', הכוללת אורך מוקד של 2.5 מ"מ וצמצם F2.0, המספקת שדה ראיה אלכסוני של עד 153°. מיוצר על ידי ShangHai SILK Optical Technology CO., LTD, זה M12 2.5 מ"מ F2.0 עדשת עיגול פתוחה עדשת 6 מ"מ ניתנת למקסימום Φ6 מ"מ. אורך כולל אופטי של 22.0±0.3 מ"מ עדשת התצוגה הרחבה תומכת בפלט הדמיה אמין, עם עיוות טלוויזיה מבוקר ≤-24% ותאורה יחסית ≥55%, המבטיחה בהירות ברורה מהמרכז לקצה שלה, תושבת סטנדרטית של M12×P0.5 מאפשרת הרכבה פשוטה עבור מודולי טמפרטורה והתאמה חיצונית של מצלמה ℃ סביבות מורכבות.

שלח שאילתה

תיאור מוצר

תמצית מוצר

עדשה רחבה במיוחד זו מתוכננת עבור חיישן תמונה בגודל 1/2.7 אינץ', הכוללת אורך מוקד של 2.5 מ"מ וצמצם F2.0, המספקת שדה ראייה אלכסוני של עד 153°. מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, עדשה קומפקטית זו מאמצת עיצוב אופטי בוגר, עם אורך תמונה אופטי מרבי של 9 מ"מ Φ6. 22.0±0.3 מ"מ עדשת התצוגה הרחבה תומכת בפלט הדמיה אמין, עם עיוות טלוויזיה מבוקר ≤-24% ותאורה יחסית של ≥55%, המבטיחה בהירות ברורה ממרכז לקצה שלה, המאפשרת הרכבה פשוטה עבור מודולים של מצלמה חיצונית ו-250℃. ShangHai SILK Optical Technology CO., LTD שולטת בקפדנות בסובלנות הייצור של עדשה אולטרה רחבה זו, מה שהופך אותה לאופציה חסכונית לייצור המוני של ציוד חזותי.

תיאור מוצר מפורט

פָּרָמֶטֶר

עדשת לוח זו מתאימה לחיישן 1/2.7 אינץ' עם מעגל תמונה מקסימלי של Φ6.9 מ"מ. יש לה 2.5 מ"מ EFL, F2.0 צמצם עם סובלנות של ±5%, D/H/V FOV של 153°/125°/66°. הממד החיצוני הוא Φ14.0×16.76 מ"מ אורך כולל ± 32 מ"מ, דיסטור טלוויזיה אופטי 2.0. ≤-24%, תאורה יחסית ≥55%, זווית קרינה ראשית 13.2° עדשת הפוקוס הקבועה משתמשת בממשק M12×P0.5, הפועלת בטווח של -20℃ עד 75℃ ShangHai SILK Optical Technology CO., LTD מכייל במדויק כל פרמטר אופטי זה.

לֹא.	פָּרִיט	תוֹכֶן
1	עבור חיישן	1/2.7 אינץ'
2	מקסימום מעגל תמונה	Φ6.9 מ"מ
3	EFL	2.5 מ"מ
4	F/NO	F2.0 ±5%
5	(שדה ראיה) ד	153 מעלות
6	(שדה ראיה) ח	125 מעלות
7	(שדה ראיה) V	66°
8	מימד (מ"מ)	Φ14.0×16.76
9	טלוויזיה (עיוות טלוויזיה)	≤-24%
10	תאורה יחסית	≥55%
11	ראש ריי זווית	13.2 מעלות
12	אורך כולל	22.0±0.3
13	טמפרטורת פעולה	-20℃~75℃
14	אֵלֵמֶנט	1G4P
15	הַר	M12 x P0.5

יתרונות ביצועים

העדשה הרחבה במיוחד מציעה שדה ראייה אלכסוני גדול במיוחד כדי ללכוד שטח סצינה רב יותר, מה שמפחית את המספר הנדרש של מצלמות לכיסוי מלא. צמצם גדול F2.0 משפר את כניסת האור, תומך בהדמיה בתנאי תאורה חלשים. תאורה יחסית ≥55% מדכאת פינות חשוכות, ומספקת בהירות תמונה אחידה. עיצוב המבנה מבטיח ביצועים אופטיים יציבים על פני טווח טמפרטורות רחב, עמיד בפני השפעת התפשטות תרמית. לעדשת הדמיה זו יש קווי מתאר קומפקטיים לשילוב מודול מיני מצלמה. עיוות מבוקר מאזן צילום בזווית רחבה ותוכן תמונה שניתן לזהות. ShangHai SILK Optical Technology Co., LTD מיישמת בדיקה אופטית קפדנית עבור כל יחידת עדשת טלוויזיה במעגל סגור כדי להבטיח אמינות ארוכת טווח.

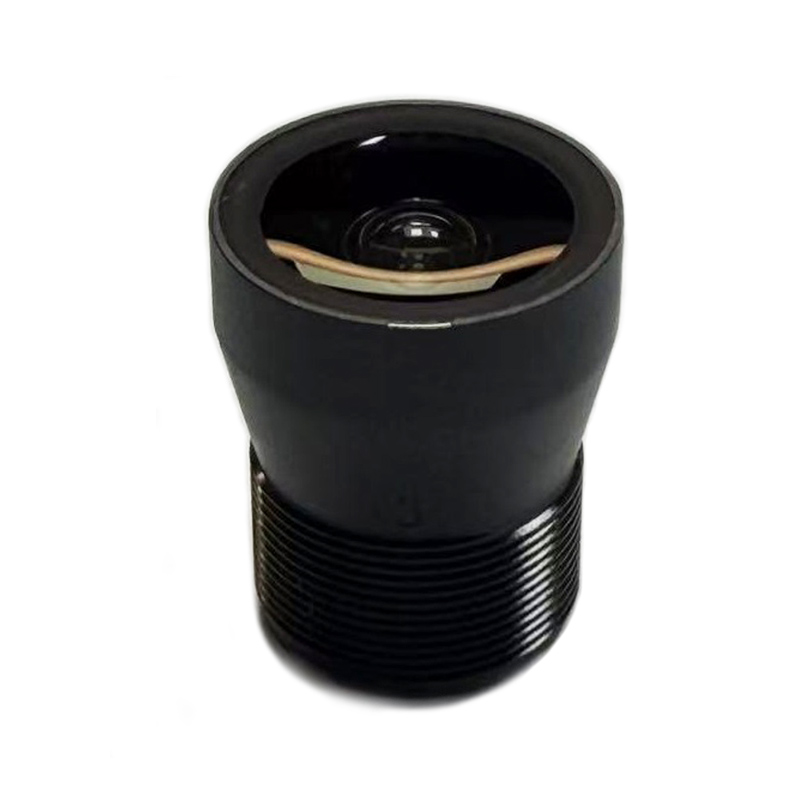

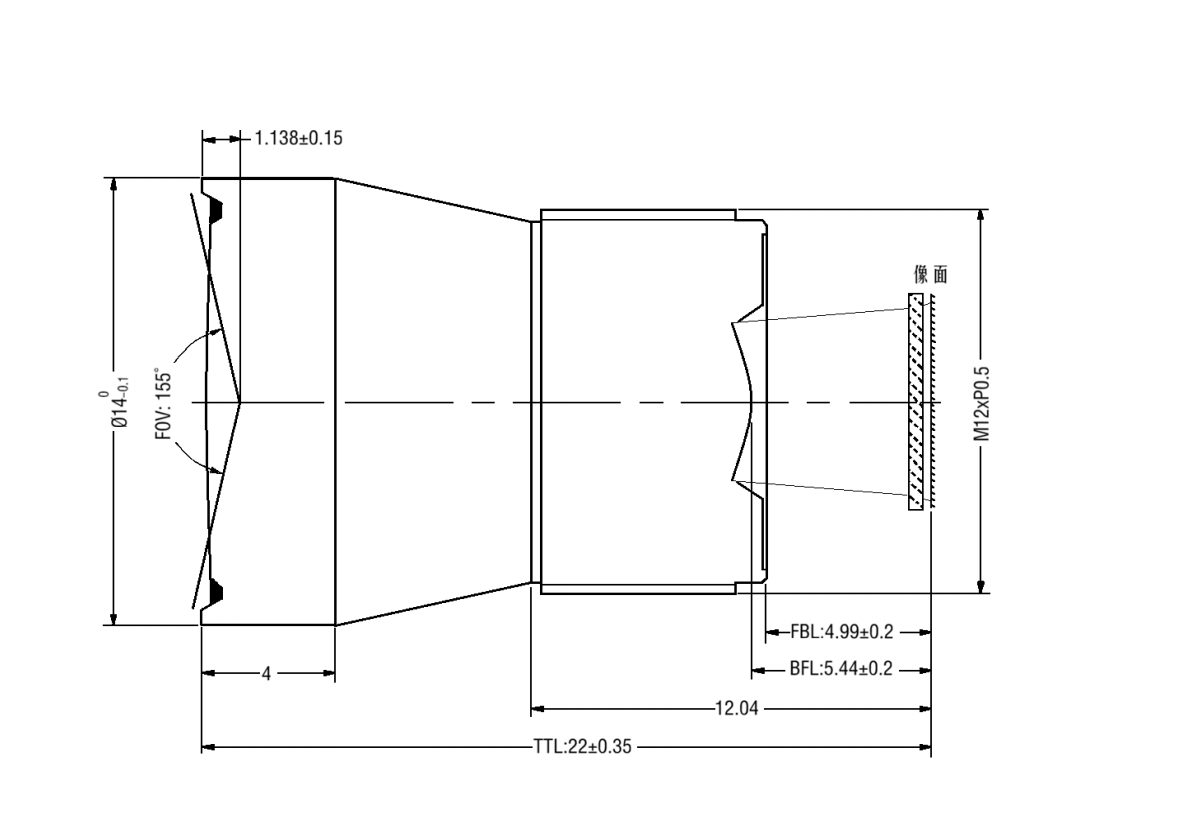

M12 2.5mm F2.0 Lens

שדה יישום

עדשת התצוגה הרחבה מתאימה למספר תרחישי הדמיה. עבור מערכות רכב, עדשת לוח זו פועלת עבור מצלמות היקפי וניטור פנים. בתעשיית האבטחה, הוא משרת ניטור טלוויזיה במעגל סגור, מצלמות בית חכם ומודולים חזותיים של פעמוני דלת. עדשת מיקוד קבוע זו חלה גם על ראיית מכונה תעשייתית, התקני IoT וציוד זיהוי חכם קטן. ניתן לשלב את העדשה הקומפקטית במודולי מצלמה מיניאטוריים שבהם המקום מוגבל. ShangHai SILK Optical Technology Co., LTD מספקת שירות כוונון אופטי הניתן להתאמה אישית עבור עדשת הדמיה זו כדי לענות על דרישות מיוחדות מפרויקטים שונים של עדשות רכב ומערכות חזותיות.
