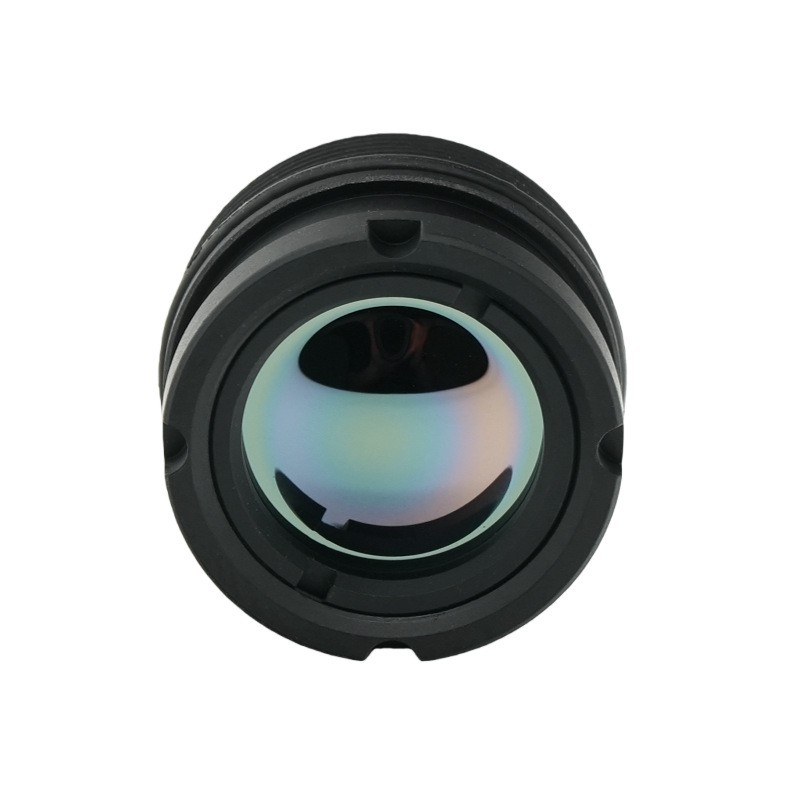

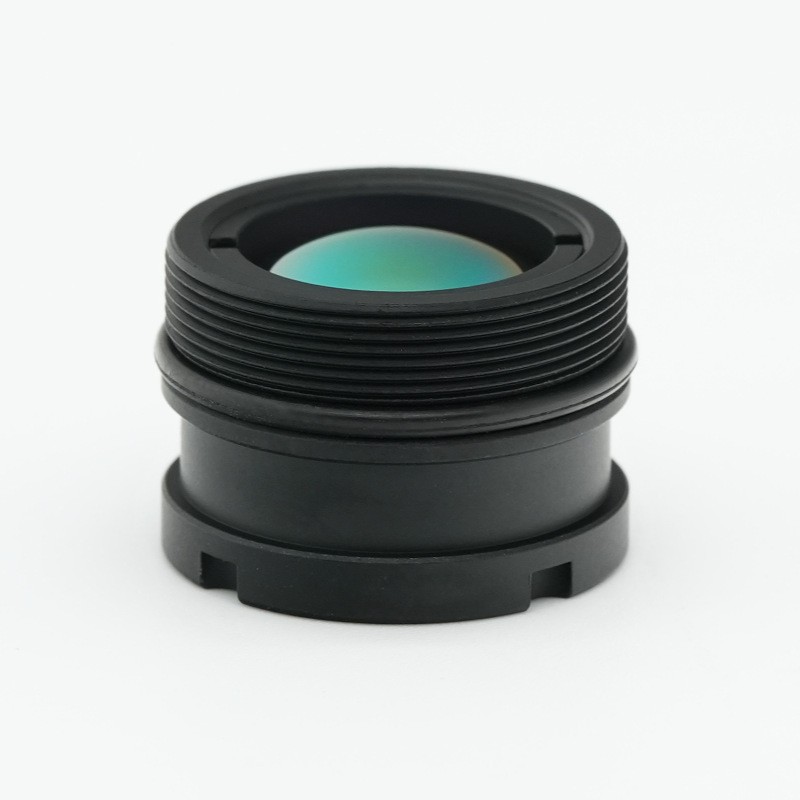

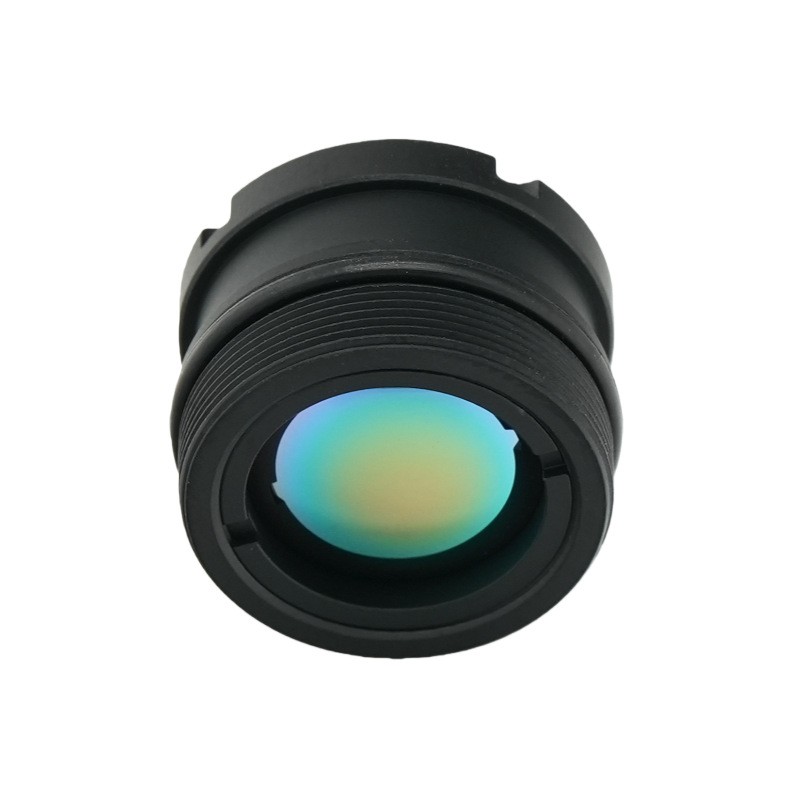

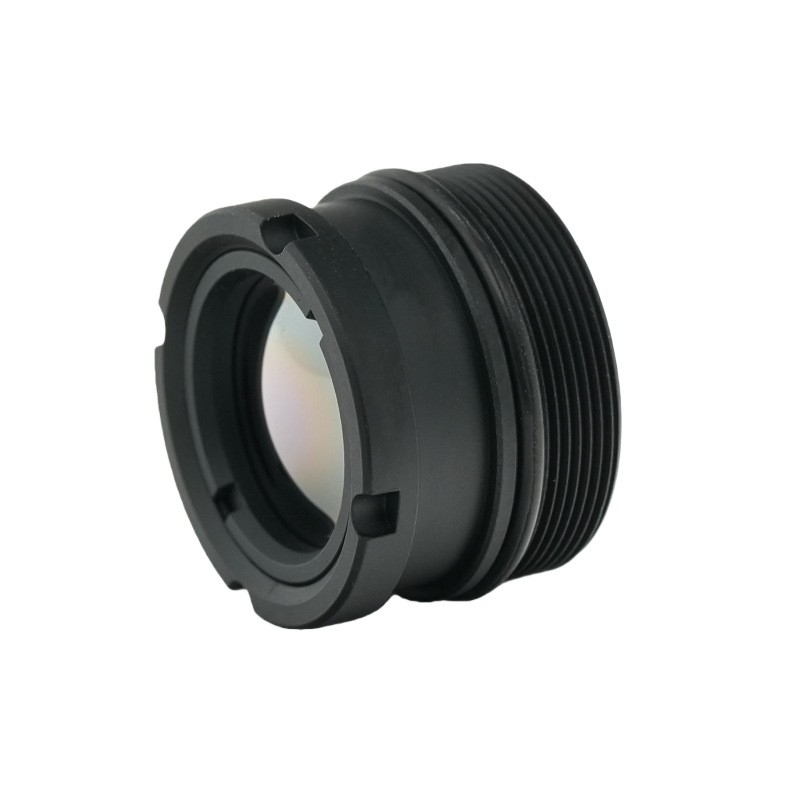

עדשת הדמיה תרמית באורך 9.1 מ"מ

תמצית מוצר

יוצרה על ידי BOSHI Optical Technology, עדשת אינפרא אדום פרימיום זו בעלת גלים ארוכים מספקת ביצועי הדמיה יוצאי דופן כפתרון עדשות תרמיות לא מקוררות ברמה גבוהה. זֶהעדשת הדמיה תרמיתכולל אורך מוקד של 9.1 מ"מ יחד עם צמצם F1.0 גדול במיוחד ומתאים היטב לגלאי 640×512 עם גובה פיקסלים של 12 מיקרומטר. מצויד בציפוי HD והגנה IP67 עבור אלמנט אופטי קדמי, הוא משיג שידור גבוה על פני פס גל עבודה של 8-12 מיקרומטר. תושבת ה-M17×0.5 הקומפקטית תומכת בטווח מיקוד מ-3 מטרים ועד אינסוף. הוא שומר על פלט אופטי יציב בטווח טמפרטורה של ‑40℃ עד +80℃ ומביא תאורה יחסית גבוהה לצד עיוות מבוקר. היא מתאימה לפריסה בשטח בכל מזג אוויר ומשמשת כליבה אופטית אידיאלית עבור התקני מצלמה תרמית ניידת קומפקטית המכסה ניטור תעשייתי כמו גם תרחישי בדיקה אבטחה.

תיאור מוצר מפורט

פָּרָמֶטֶר

1. פרמטרי ביצועים אופטיים. עדשת אינפרא אדום זו בעלת גלים ארוכים מאמצת אורך מוקד של 9.1 מ"מ ומספר F1.0 F. אורך הגל שלו נופל בפס גל אינפרא אדום סטנדרטי של גל ארוך של 8-12 מיקרומטר. שדה הראייה האלכסוני מגיע ל-62.4 מעלות, שדה הראייה האופקי מגיע ל-48.1 מעלות ושדה הראייה האנכי מגיע ל-38.5 מעלות. תצורת שדה ראייה כזו מעניקה לעדשת הדמיה תרמית זו יכולת תצפית חזקה בשטח רחב. עיצוב צמצם גדול עוזר לאסוף מספיק קרינת אינפרא אדום בתנאי סביבה מורכבים.

2.פרמטרים התאמת גלאי. הטכנולוגיה האופטית של BOSHI מייעלת עדשה תרמית לא מקוררת זו עבור גלאי 640×512 עם גובה פיקסלים של 12 מיקרומטר. המבנה האופטי תואם את מודולי החיישנים התרמיים הקומפקטיים הקיימים בשוק. טביעת הרגל האופטית מתיישרת עם משטח המטרה של הגלאי כדי לתת משחק מלא לביצועי רזולוציית הגלאי ולהימנע מווינטציה של תמונה או בזבוז ברזולוציה הנגרמת מחוסר התאמה.

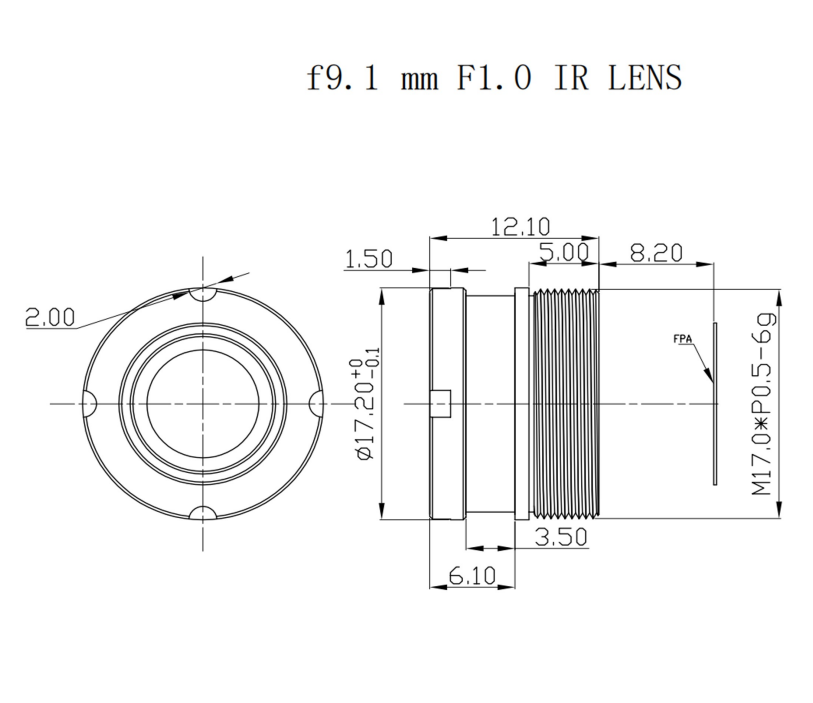

3. פרמטרים מכניים וסביבתיים. המוצר מיישם תושבת הברגה M17×0.5 כדי לממש הרכבה מכנית נוחה. טווח המיקוד מכסה 3 מטרים עד אינסוף ועומד בדרישת הזיהוי הן עבור מטרות מטווח קרוב והן עבור מטרות מטווח רחוק. טמפרטורת ההפעלה נעה בין ‑40℃ ל-+80℃ כדי להתאים תנאי אקלים קיצוניים מגוונים. אלמנט אופטי קדמי מגיע לדרגת הגנה מפני חדירת IP67 כדי לעמוד בפני חדירת אבק ומים מהסביבה החיצונית.

4. מדדי איכות אופטיים. שידור אופטי של זהעדשת הדמיה תרמיתמשיג לא פחות מ-90 אחוז. תאורה יחסית נשארת מעל 84 אחוז וערך העיוות שומר מתחת ל-10 אחוזים שליליים. משטחים אופטיים חשופים מעובדים בציפוי HD. שידור גבוה מוריד אובדן אות אינפרא אדום. תאורה יחסית טובה מבטיחה פיזור בהירות אחיד לתמונה מלאה. עיוות מבוקר מדכא עיוות תמונה של שדה ראייה רחב זווית.

יתרונות ביצועים

1. יתרון צמצם F1.0 גדול במיוחד. הצמצם הגדול F1.0 של עדשת אינפרא אדום ארוכת גלים זו אוסף יותר אנרגיית קרינה אינפרא אדום. בסביבות עבודה עם טמפרטורה נמוכה וקרינה נמוכה, רגישות ההדמיה מקבלת שיפור ניכר ומרחק זיהוי יעיל מתקדם יותר. BOSHI Optical Technology מבצעת סימולציה אופטית חוזרת ונשנית למבנה הצמצם כדי לאזן את יכולת כניסת האור וביצועי בקרת סטייה.

2. שידור גבוה וציפוי HD יתרון. ציפוי HD המיושם על משטחים חשופים מביא למעבר אופטי של מעל 90 אחוז עבור העדשה התרמית הלא מקוררת הזו. שכבת הציפוי מעכבת את אפקט השתקפות פני השטח ביעילות. ניגודיות התמונה משתפרת וההפרעות לתמונות רפאים מצטמצמות. פחות אנרגיית אינפרא אדום הולכת לאיבוד במהלך תהליך השידור וגלאי כניסת אות אינפרא אדום תקף גדל.

3. יתרון תאורת קצה מעולה. תאורה יחסית גבוהה מ-84 אחוז גורמת לביצועי בהירות אפילו על פני כל מסגרת התמונה. מוצרים רבים של עדשות הדמיה תרמית ברוחב זווית סובלים מתופעה ברורה של פינות כהות בקצוות המסגרת. עדשת הדמיה תרמית זו מתגברת על פגם כזה באמצעות אופטימיזציה של פריסה אופטית ומבטיחה פרטים ברורים עבור אזור התצפית השולי.

יתרון מבני עמיד למים בחזית 4.IP67. אלמנט אופטי קדמי מגיע לתקן הגנה IP67. ניתזי אבק ומים אינם יכולים להשפיע על רכיבים אופטיים פנימיים. משתמשים רשאים לפרוס עדשה זו לשימוש חיצוני בכל מזג אוויר מבלי להגדיר בתי מגן נוספים. העיצוב המבני מקצץ בעלויות אינטגרציה של המערכת עבור ציוד מצלמות תרמיות מסוף.

5. יתרון התאמה לטמפרטורה רחבה. עדשת אינפרא אדום ארוכת גלים זו שומרת על ביצועי הדמיה יציבים מ-‑40℃ עד +80℃. המוצר מציג מנגנון דיכוי טשטוש תרמי יעיל. כאשר טמפרטורת הסביבה משתנה בצורה דרסטית, מידת הדה-פוקוס התרמי נשארת ברמה נמוכה. פעולת מיקוד מחדש ידנית תכופה אינה נדרשת עוד עבור מכשירים המצוידים בעדשה תרמית לא מקוררת זו.

יתרון ממשק הרכבה קומפקטי M17×0.5. תושבת עם הברגה M17×0.5 היא הבעלים של שטח תפוסה קטן להרכבה. זה מביא נוחות רבה לעבודת אינטגרציה של מצלמות תרמיות מיניאטוריות, ציוד מטען רחפן ומכשירים תרמיים כף יד. ניתן לשלוט היטב בנפח ובמשקל המוצר המסופקים תוך שמירה על ביצועים אופטיים.

שדה יישום

1. תרחישי אבטחה ומעקב היקפי. עדשת הדמיה תרמית זו מתאימה לעבודות הגנת גבולות חיצוניות, ניטור היקפי של המפעל ומשימות אזהרה מוקדמת ללא השגחה באתר. הוא יכול לזהות מטרות פולשים בתנאי חושך מוחלט.BOSHI אופטיהטכנולוגיה צוברת ניסיון עשיר בפרויקט לפיתוח עדשות מוכוונות אבטחה. עדשת אינפרא אדום ארוכת גלים זו פועלת כרכיב אופטי ליבה עבור הרבה מוצרי מצלמות תרמיות עם אזהרה מוקדמת היקפית.

2. תרחישי תחזוקה חזויים תעשייתיים. מצויד בעדשה תרמית לא מקוררת זו, ציוד מצלמה תרמית משלים עבודות בדיקה תרמית של ציוד חשמלי, עבודות ניטור טמפרטורת צנרת ועבודת אבחון תקלות התחממות יתר. הצוות יכול לזהות סיכון ציוד נסתר מראש באמצעות נתוני התפלגות טמפרטורה שנלכדו על ידי עדשת הדמיה תרמית זו כדי לממש תחזוקה חזויה ולהפחית אובדן כיבוי בלתי צפוי.

3. תרחישי מטען של כלי טיס בלתי מאוישים. עדשת אינפרא אדום ארוכת גלים זו משרתת סקר תרמי אווירי, מניעת שריפות יער ומשימות חיפוש והצלה. תושבת ה-M17×0.5 הקומפקטית עוזרת לעדשה להתאים שטח התקנה מוגבל של מטען מזל"ט. הגנת IP67 מאפשרת פעולה יציבה בסביבת עבודה אווירית חיצונית. תכונת שדה ראייה רחב תומכת בסריקת שטח קרקע בטווח רחב.

4. תרחישי מכשירי הדמיה תרמית כף יד. עדשת הדמיה תרמית זו חלה על מצלמות תרמיות ניידות לכיבוי אש, ציוד חילוץ חירום ומכשירי זיהוי אובדן אנרגיה לבניין. מכשירי כף יד מציבים דרישות קפדניות לגבי נפח ומשקל רכיבים. העדשה התרמית הלא מקוררת בעלת המבנה הקומפקטי תואמת את רעיון עיצוב המוצר בכף היד ומציעה פלט הדמיה תרמית אמינה למפעילי שטח.

5. תרחישי ראייה תרמית המותקנת ברכב. עדשת אינפרא אדום ארוכת גלים זו תומכת בתפקוד ראיית לילה לרכב ובהדמיית עזר לנהיגה בשטח. הוא מספק פלט הדמיה תקף בתנאי נהיגה בחושך מלא ומסייע לנהגים לזהות מכשולי כביש וסכנות פוטנציאליות בתהליך נהיגת לילה. דרגת IP67 יכולה להתמודד עם תנאי מזג אוויר מורכבים במהלך ריצת הרכב.

6. תרחישי תצפית על חיות בר וניטור סביבתי. עדשת הדמיה תרמית זו תומכת בניטור אוכלוסיית בעלי חיים, התרעה מוקדמת על שריפות ועבודות מחקר אקולוגי חיצוני. הוא לוכד אותות קרינה תרמית של מטרות חיות בר ללא מקור אור נוסף. העדשה פועלת ביציבות בסביבה פראית פתוחה עם תמיכה בהגנה IP67 ויכולת הסתגלות רחבה לטמפרטורה.
