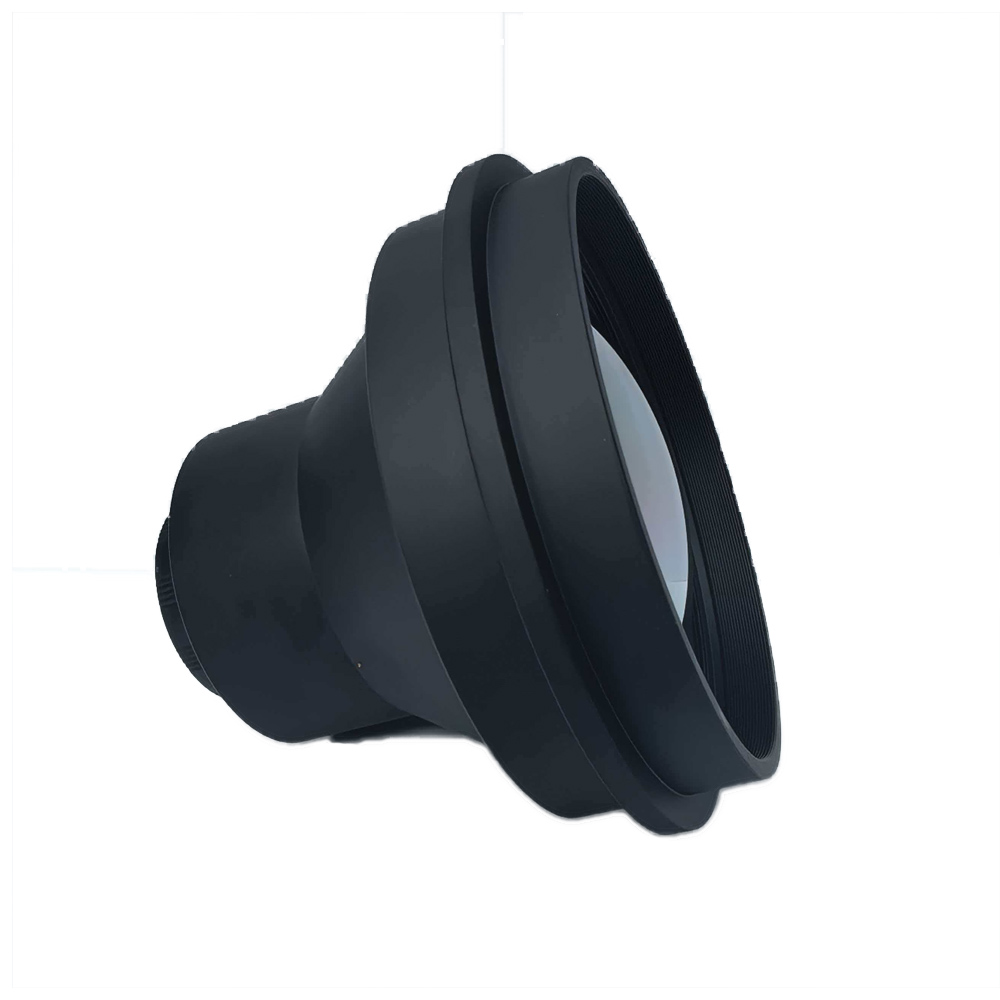

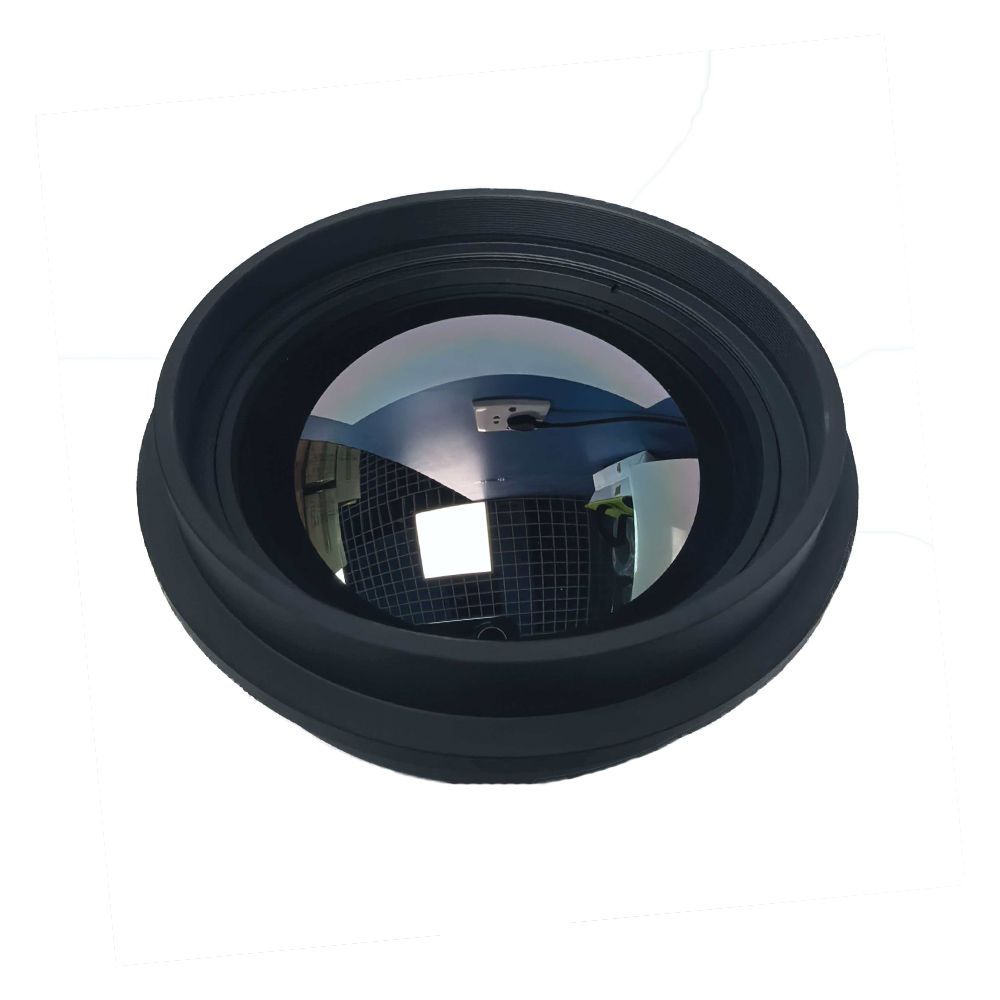

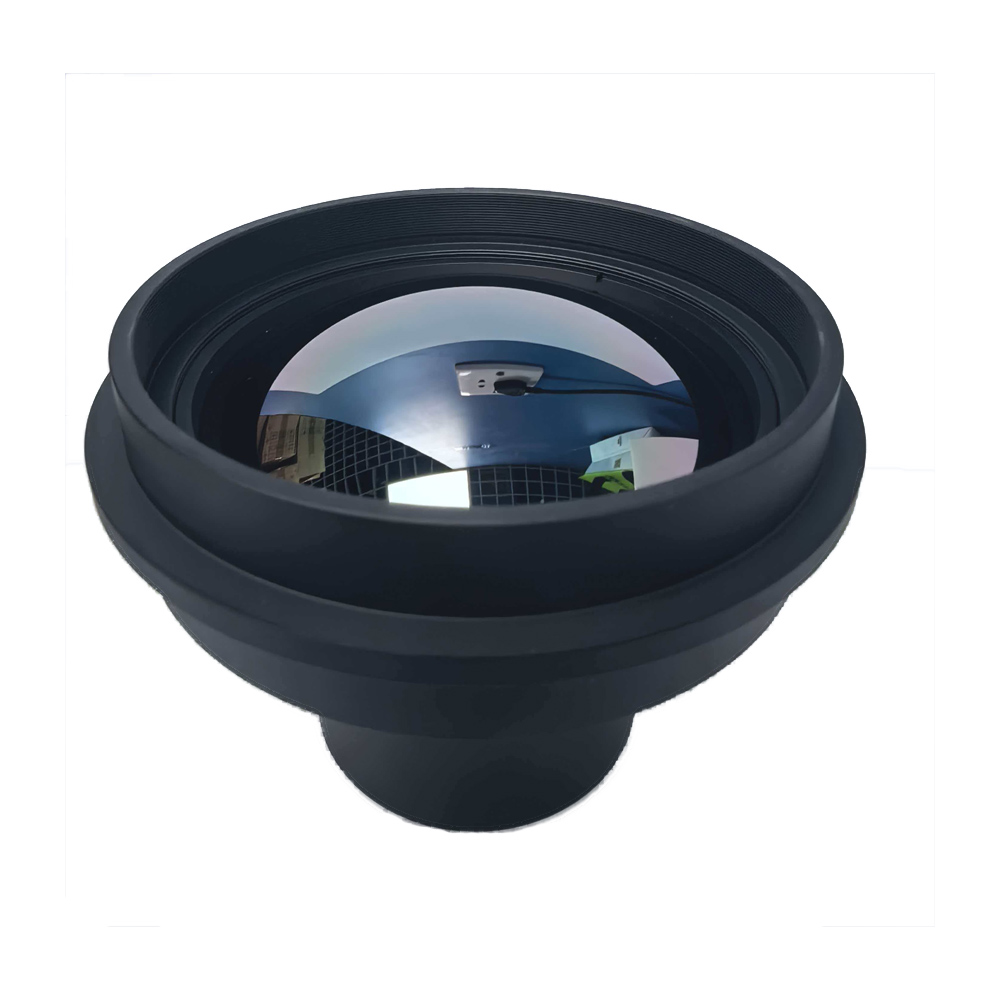

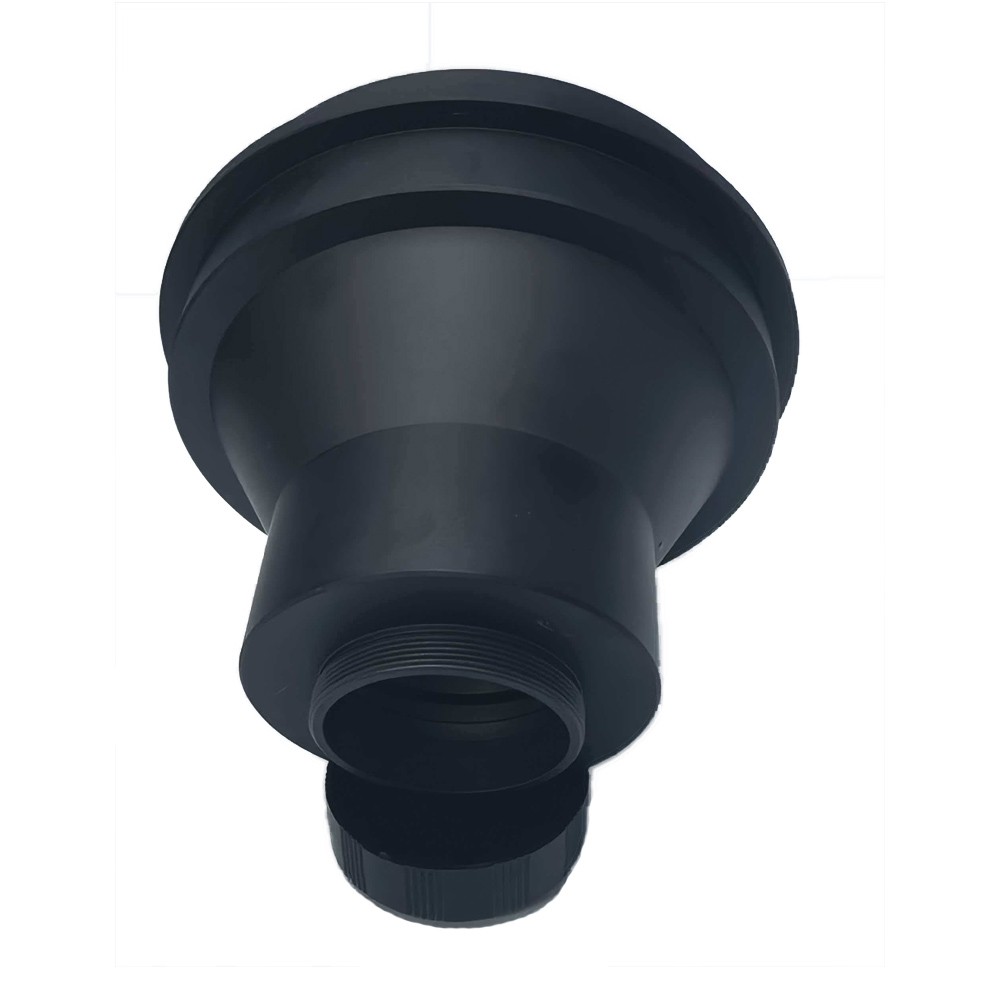

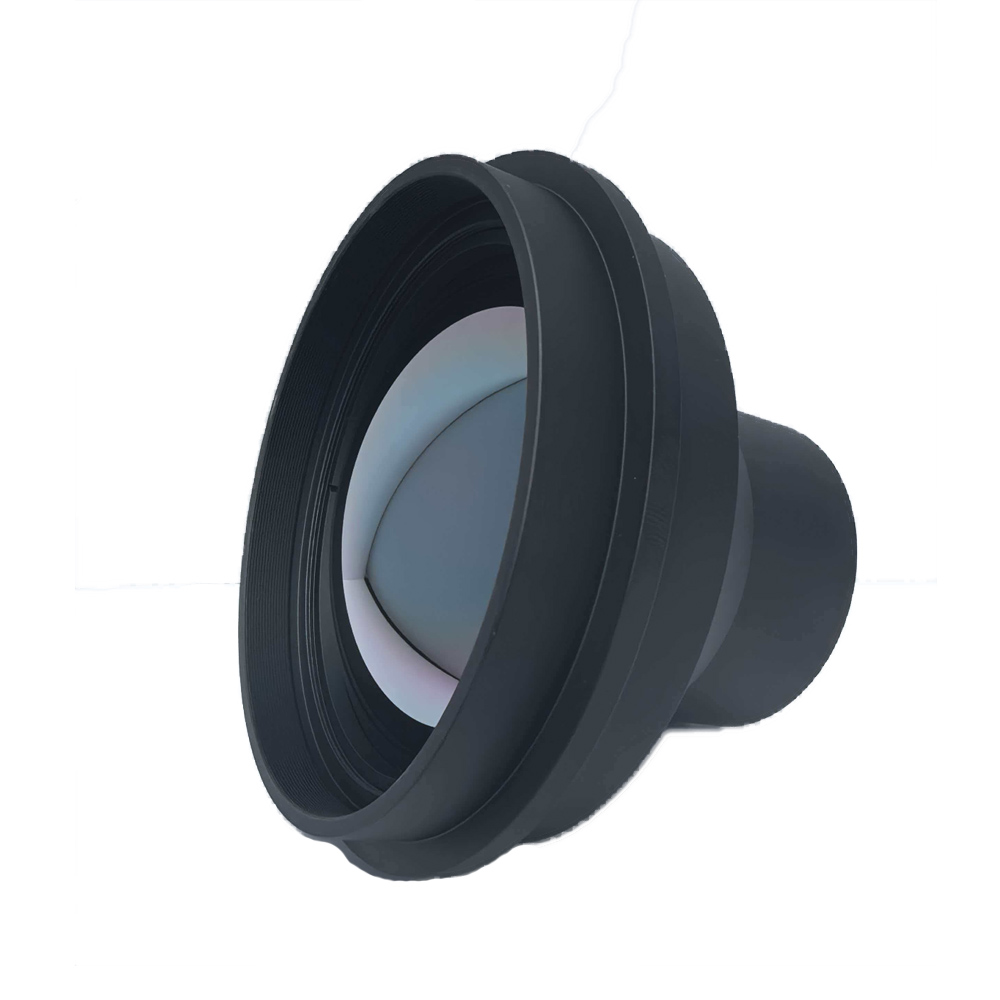

עדשת הדמיה תרמית 75 מ"מ

תיאור קצר של המוצר

עדשת הדמיה תרמית בעלת ביצועים גבוהים בגודל 75 מ"מ פותחה ומיוצרת על ידיShangHai SILK Optical Technology Co., LTD,מותאם לגלאי אינפרא אדום בגודל 640×512, 17μm כדי לספק פלט הדמיה אינפרא אדום חד בגלים ארוכים. עם עיצוב צמצם גדול F1.0, עדשה אתרמית F1.0 זו מיישמת אטרמליזציה אופטית אמינה ללא חלקי מיקוד חשמליים נוספים, ושומרת על איכות הדמיה יציבה בתוך סביבת עבודה קיצונית של 40℃ ~ +80℃.

עם ציפוי אופטיקה חשופה HD, שידור גבוה של עד 88% ומעל 96% תאורה יחסית, עדשת אינפרא אדום זו משחזרת בהירות אחידה על פני כל שדה הראייה, בעוד עיוות נמוך של 0.85% ממזער סטייה גיאומטרית תמונה. התושבת המכנית M34×0.75 מבטיחה הרכבה מהירה ויציבה, ודירוג עמיד למים של האלמנט הקדמי IP67 מביא ליכולת עמידה בפני אבק ורטיבות. משקלה של כ-475 גרם בלבד, עדשת ההדמיה התרמית בעלת המבנה הקומפקטי מתאימה לשילוב בהתקני תצפית אינפרא אדום שונים. ShangHai SILK Optical Technology Co., LTD שולטת בקפדנות על כל הליך ייצור, מה שהופך עדשת אינפרא אדום זו לליבה אופטית אמינה עבור משימות תצפית וניטור תרמיות חיצוניות.

תיאור מפורט של המוצר

ניתוח פרמטרים

אורך מוקד וצמצם:אורך מוקד של 75 מ"מ בשילוב עם צמצם גדול F1.0. צמצם גדול יותר קולט יותר קרינת אינפרא אדום, ומשפר מאוד את יחס האות לרעש עבור לכידת אינפרא אדום במצב עמום.

תאימות גלאים:מתאים באופן מושלם לגלאי אינפרא אדום לא מקורר בגודל 640×512,17 מיקרומטר, ומספק שדה ראייה של 8.3°(H) ×6.6°(V) לתצפית למרחק בינוני-ארוך.

מבנה אופטי:מאמצת עיצוב אטרמליזציה אופטית, מבטל דה-פוקוס תרמי הנגרם על ידי תנודת טמפרטורה רחבה, אין צורך במנגנון מיקוד מונע על ידי מנוע.

ציפוי אופטי ואינדקס אופטי:ציפוי אופטיקה חשופה HD מביא לשידור של 88%; תאורה יחסית＞96% מבטיחה בהירות תמונה אחידה; עיוות נשלט ב-0.85% בלבד עבור הדמיה אמיתית לזירה.

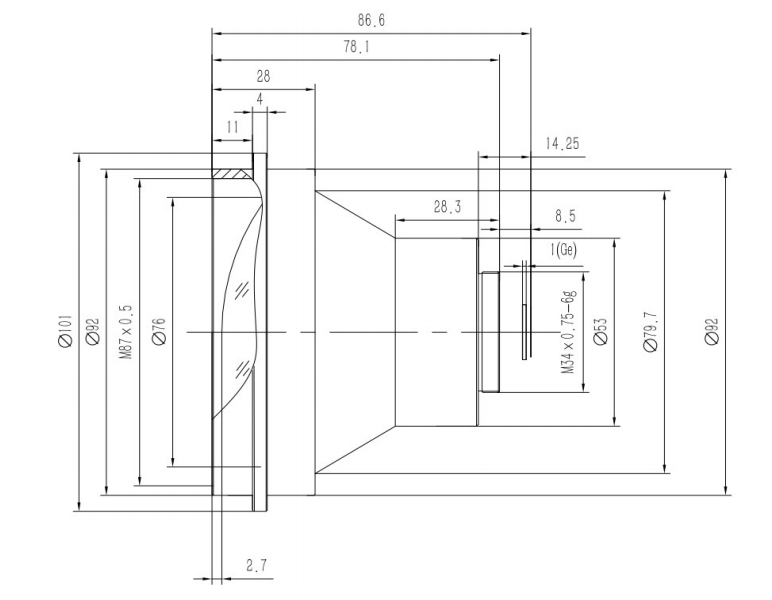

מכאני וסביבתי:תושבת סטנדרטית M34×0.75 להתקנה קלה; דירוג הגנה מפני חדירת אלמנטים קדמיים IP67; טמפרטורת הפעלה ‑40℃~+80℃; משקל נטו ~475 גרם לשילוב מערכות קל משקל.

יתרונות ביצועים

הדמיה אטרמית יציבה:עדשת הדמיה תרמית זו מיישמת טכנולוגיית אטרמליזציה אופטית פסיבית מבית ShangHai SILK Optical Technology Co., LTD. הוא שומר על מיקוד חד מ-40℃ עד +80℃, מונע סיכון לכשל במיקוד אלקטרוני, מוריד את צריכת החשמל של המערכת כולה ושיעור הכשלים המכניים.

ביצועים אופטיים מעולים:ציפוי בעל שידור גבוה בעדשת אינפרא אדום זו מבטיח הזנת אנרגיית אינפרא אדום מספקת. מעל 96% תאורה יחסית מונעת פינות חשוכות; עיוות נמוך במיוחד של 0.85% מונע עיוות של צורת המטרה למדידה וזיהוי מדויקים של יעדים.

התאמה סביבתית קשוחה:דרגת עמיד למים של אלמנט קדמי IP67 מגן על ליבת העדשה מפני אבק, גשם והתזה. המבנה המוצק של עדשה אתרמית F1.0 זו מסתגל לאקלים חיצוני קשה.

שילוב מערכת נוח:ממשק סטנדרטי M34×0.75 תומך בהתאמה מכנית מהירה. עיצוב קל משקל של 475 גרם מפחית את עומס המטען עבור ציוד אינפרא אדום מותקן ברכב, מוטס ונייד.

איכות ייצור אמינה:ShangHai SILK Optical Technology Co., LTD משלימה עיצוב אופטי, הרכבת עדשות וכיול ביצועים בבית, כל עדשת גלאי 17 מיקרומטר עוברת מחזור טמפרטורה קפדני ובדיקה אופטית לפני המסירה.

שדות יישומים

אבטחת גבולות והיקפית:עדשת הדמיה תרמית זו מתאימה למצלמות מעקב תרמיות קבועות להתראה היקפית ארוכת טווח, המזהה פולשים ביום ובלילה בחושך מוחלט.

תצפית תרמית הנישאת ברכב:העדשה האתרמית F1.0 משמשת עבור מערכות ניטור אינפרא אדום על הלוח, המבצעת זיהוי סכנות בדרכים במזג אוויר גרוע כגון ערפל ולילה.

מטען מערכת בלתי מאוישת:כרכיב אופטי ליבה לתרמיל אינפרא אדום של מל"טים, עדשת אינפרא אדום זו בעלת ביצועים גבוהים תומכת בסיורים למרחקים בינוניים, התרעה מוקדמת על שריפות יער וניטור חיות בר.

בדיקת טמפרטורה תעשייתית:התאם עם גלאי אינפרא אדום 640×512 עבור סינון טמפרטורת ציוד חשמלי, ניטור מצב תנור בתרחישים של תעשייה כבדה.

התקני תצפית תרמית ניידים:עדשת גלאי 17 מיקרומטר זו משולבת במונוקולרים תרמיים כף יד עבור חיפוש והצלה, פעולת שטח חיצונית במזג אוויר מסובך.
