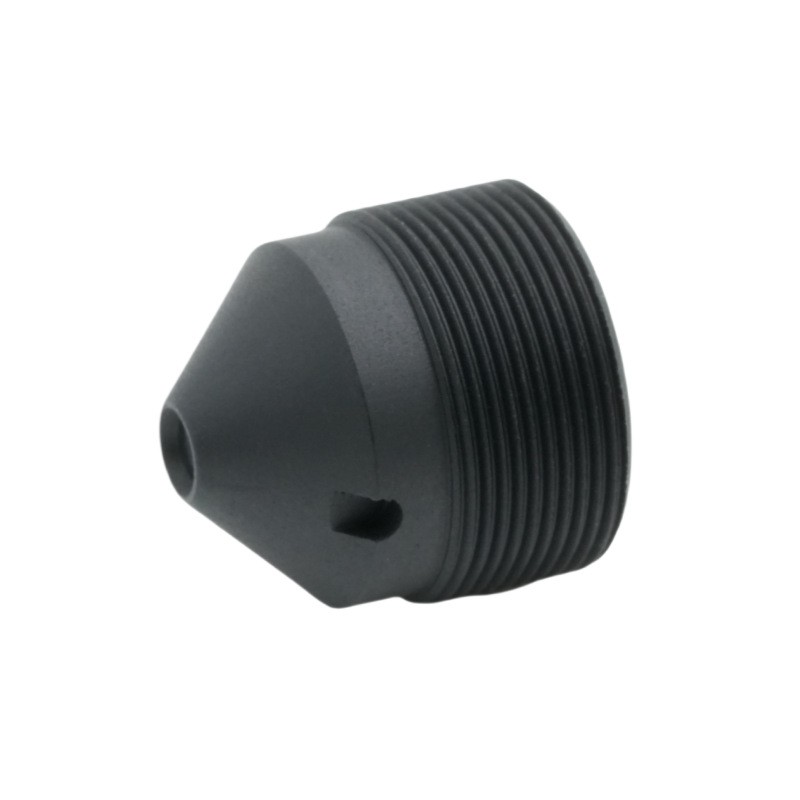

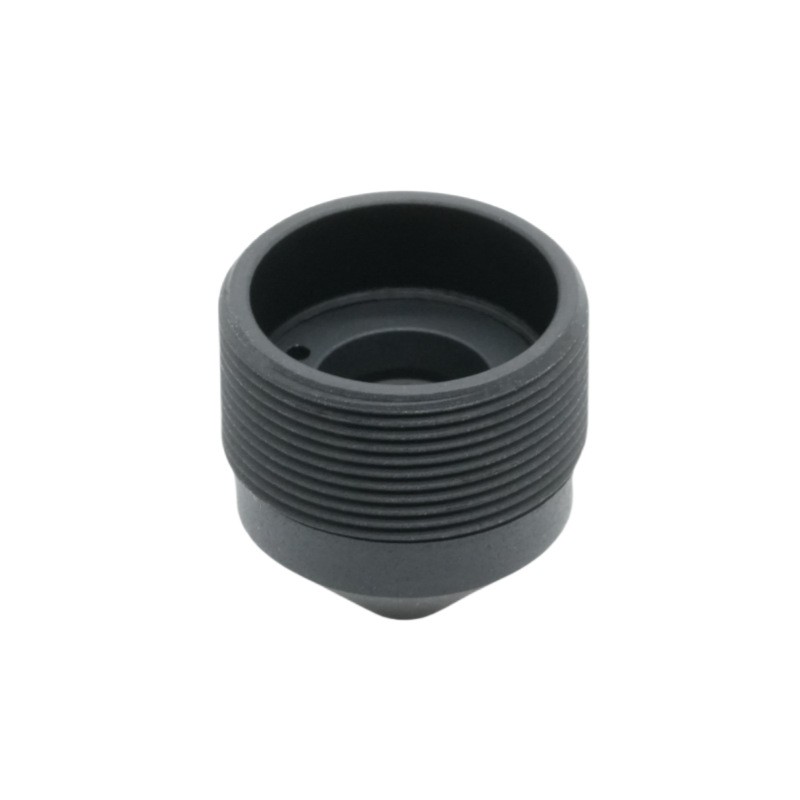

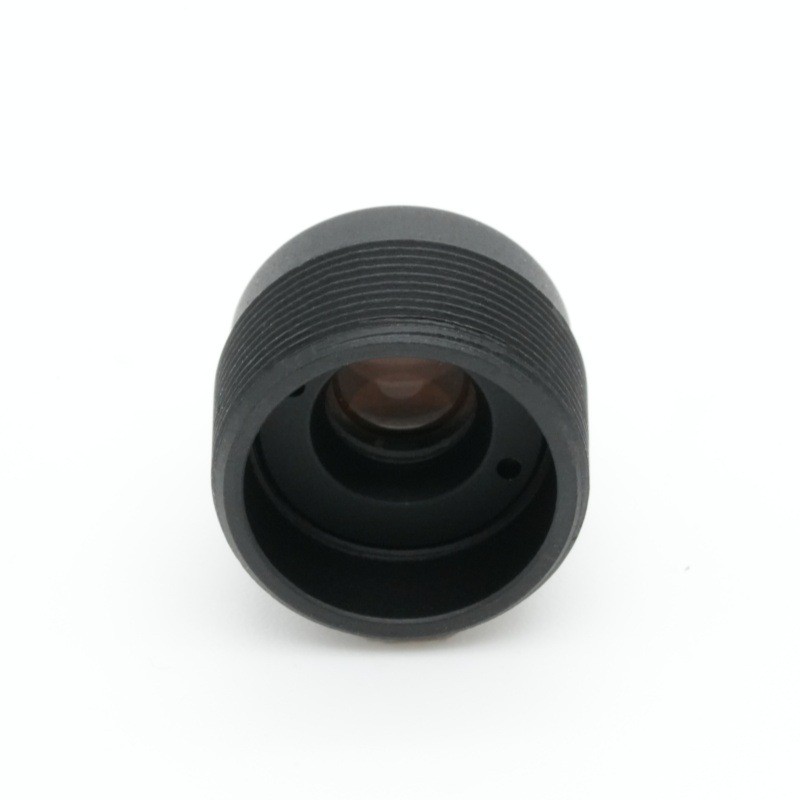

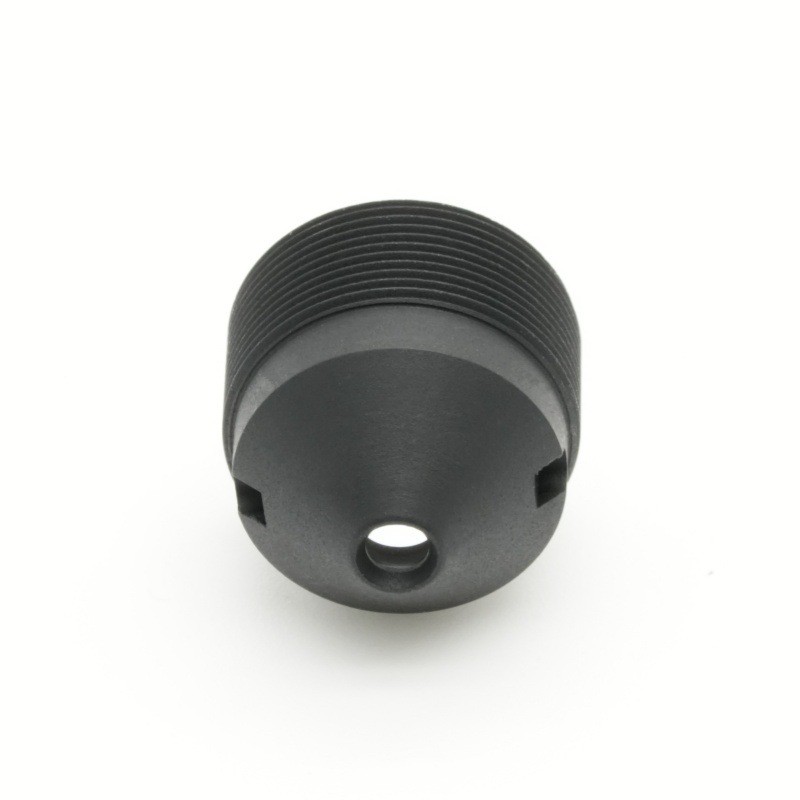

עדשת חרוט 6.2 מ"מ

תמצית מוצר

יוצרה על ידי BOSHI Optical Technology, עדשת מוקד קבועה 6.2 מ"מ בעלת אמינות גבוהה זו נבנתה ייעודית עבור פרויקטי אבטחת OEM בנפח המוני, מותאמת סביב תקן העדשה בפורמט 1/2.7 אינץ'. מצויד בצמצם קבוע F2.6, האופטיקה המיניאטורית הקומפקטית הזו מייצרת איזון עדין בין ביצועי איסוף אור ועומק שדה מעשי לפריסות אופטיקה למעקב ביניים. בתור עדשת לוח M7 מקצועית, היא מאמצת עיצוב עדשות זווית קרינה ראשית נמוכה מתחת ל-15°, בשילוב עם ביצועי עדשות תאורה יחסית גבוהים כדי להפחית את הווימנטציה בפינה והסטת צבע - נקודת כשל נפוצה עבור רכיבי מצלמת מיני IP בעלות נמוכה. הוא מספק שדה ראייה באלכסון של 74 מעלות לזיהוי עצמים וגוף אדם, עם סובלנות נדיבה של עיגול תמונה לקליטת סטיית הרכבה במהלך ייצור מודול במהירות גבוהה. BOSHI Optical Technology מבצעת אימות אופטי ומכני מלא עבור כל עדשת לוח אבטחה OEM, ומבטיחה הדמיה עקבית מסביב לשעון בחומרת ניטור מסחרית ומגורים. מותאם לעלות עבור פסי ייצור אוטומטיים, הוא משמש כרכיב אופטי מוכח עבור מצלמות Wi-Fi, מודולי IP קומפקטיים והתקני מעקב למטרות כלליות.

תיאור מוצר מפורט

ניתוח פרמטרים

- עדשת מוקד קבועה 6.2 מ"מ (EFL 6.2±5%):אורך מוקד קבוע בינוני זה מכויל במיוחד עבור אופטיקה למעקב בינוני. לא רחב מדי כדי להפעיל עיוות קצה כבד, וגם לא צר מכדי להגביל את כיסוי הסצנה. עבור גובה ניטור טיפוסי לתלייה על הקיר, אורך מוקד זה מאפשר זיהוי ברור של דמויות אנושיות וסחורות בטווח של 3-8 מ' ממרחק צפייה, אידיאלי עבור כניסות, משרדים וחדרי קמעונאות, תוך הימנעות מחילופי הביצועים של עדשות אולטרה-רחבות או טלפוטו קומפקטיות.

- F2.6 צמצם קבוע (F/NO 2.6±5%):מפרט מעשי של קשתית קשתית קבועה עבור תרחישי מעקב יומיומי. צמצם F2.6 קבוע זה מספק כניסת אור יציבה תחת תאורת סביבה רגילה, תוך שמירה על עומק שדה מספק. אובייקטים מרובים במרחקים שונים בתוך המסגרת יכולים להישאר חדים בו-זמנית, ולבטל את הסיכון לא-מיקוד הנגרם כתוצאה מצמצם גדול מדי באופטיקה מיניאטורית קומפקטית.

- אופטימיזציה של עדשות בפורמט 1/2.7 אינץ':המערכת האופטית כולה מדומה ומכווננת לחיישן 1/2.7 אינץ'. מעגל תמונה מקסימלי של Ø7.0 מ"מ מספק מרווח בטיחות מספק מעבר לאזור הפעיל של החיישן. בעת הרכבת עדשת לוח M7 זו על מודולי מצלמה, קיזוז מיקומו מינורי מציוד SMT אוטומטי לא יגרום לווינטציה מכנית, ויעלה ישירות את תפוקת הייצור ההמוני עבור לקוחות OEM של מצלמה.

- מפרט שדה ראייה:74° אלכסון / 62° אופקי / 33.5° אנכי. כיול זווית מכוון אבטחה בעולם האמיתי. ה-62° האופקי מכסה את רוב צרכי הניטור לתלייה על הקיר במשרד ובחנות, זווית אנכית מתאימה לגובה ההתקנה הסטנדרטי מבלי לבזבז משאבי פיקסלים על תקרה או שטח קרקע חסרי תועלת.

- עדשת זווית קרינה ראשית נמוכה (CRA＜15°):תכונה תחרותית אחת ליבה עבור רכיב מצלמת ip מיני. עדשות קומפקטיות תקציביות רבות מגיעות עם ערך CRA גבוה, המביא לטסט צבע פינתי, ירידה ברגישות ובהירות לא אחידה בעת התאמת חיישני CMOS מיינסטרים. נשלט מתחת ל-15°, עיצוב זה מדכא מאוד פגמים אופטיים כאלה.

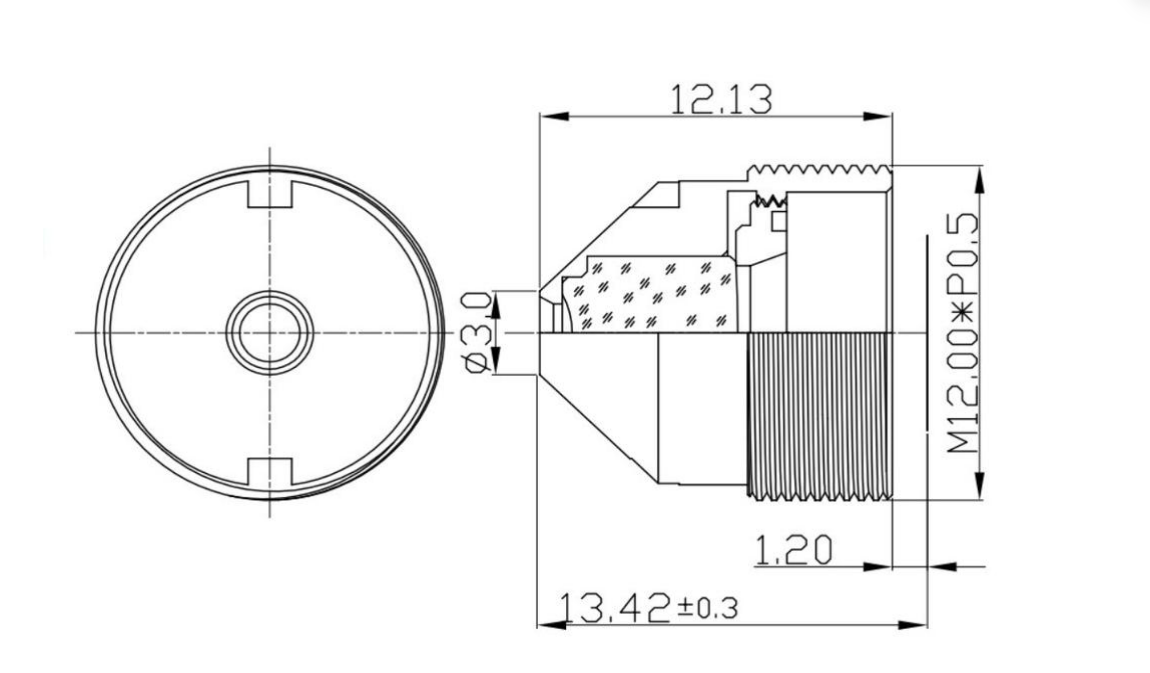

- מפרט מכני עבור עדשת לוח M7:TTL:13.42±0.3 מ"מ; BFL:6.5±0.2 מ"מ. בקרת סובלנות קפדנית על אורך המסלול הכולל ואורך המוקד האחורי. מימד קומפקטי תומך בעיצוב מודול מיניאטורי משולב במיוחד; סובלנות מכאנית הדוקה מבטיחות פלט אופטי שניתן לחזור עליו לאחר הרכבה אוטומטית של הברגה עבור הזמנות המוניות של עדשות לוח אבטחה OEM.

- אינדקס עיוות ותאורה:עיוות טלוויזיה-12.00%, תאורה יחסית 58.0%. עיוות מותאם לאפליקציה עבור הקלטת מעקב וידאו, ללא מתיחה לא טבעית של סצנה. ביצועי עדשות תאורה יחסית גבוהים של 58.0% משמרים בהירות מקובלת בפינות התמונה, ומפחיתים את עומס האלגוריתם של ISP לתיקון קצוות כהים.

יתרונות ביצועי ליבה של BOSHI Optical Technology

1. השילוב של עדשת מוקד קבועה 6.2 מ"מ בוגרת וצמצם קבוע F2.6 מיישמת יכולת אופטית מאוזנת לאופטיקה של מעקב ביניים. היא פועלת באופן קבוע בשעות היום בהירות ובסביבות פנימיות עמומות, ומשחררת את פוטנציאל ההדמיה של עדשת הפורמט 1/2.7 אינץ' ללא הסתמכות יתרה על תיקון תוכנת ISP.

2. בתור אופטיקה מיניאטורית קומפקטית עם עיגול תמונה גדול בגודל 7.0 מ"מ, עדשת לוח M7 זו שומרת על סבילות תקלות בהרכבה. סטיית מיקום מינורית במהלך הרכבת מודול המוני לא תיצור פינות חשוכות, ותפחית את שיעור הפגמים עבור יצרני OEM של מצלמות.

3. מאפיין עדשת זווית קרינה ראשי נמוך מובנה פועל יחד עם מדדי עדשות תאורה יחסית גבוהה. בהירות ממרכז לפינה ועקביות הצבע נשמרים היטב; זה פותר ביעילות הצללות פינות ונקודות כאב של סחף צבע שמטרידות מספר רב של רכיבי מצלמת ip מתחרים.

4. מימד מכני אופטימלי עבור זרימת עבודה אוטומטית של ייצור המוני. BOSHI Optical Technology מיישמת בדיקת דגימה על אינדקסים אופטיים וממדים מכניים עבור כל אצווה של עדשת לוח אבטחה OEM. ביצועי מוצר עקביים מובטחים עבור פרויקטי מעקב OEM ו-ODM בנפחים גדולים.

5. עיוות טלוויזיה מאוזן ותאורת קצה מפחיתים את הדרישה לאלגוריתם תיקון תמונה כבד. מצלמות המשולבות בעדשה זו יכולות להפיק צילומי מעקב טבעיים, ולחסוך משאבי מחשוב שבב עבור פונקציות אחרות.

תרחישי יעד של יישומים

1. ציוד מעקב מסחרי מקורה: מצלמות קמעונאיות נגד גניבה, מודולי ניטור משרדיים, מצלמות IP קומפקטיות לובי ומסדרון. עדשת לוח אבטחה OEM זו, הבנויה כאופטיקת מעקב בינונית, מתאימה באופן מושלם לעדשת פורמט 1/2.7 אינץ'. כרכיב מיני ip מוסמך, הוא מספק פרטי אובייקט וגוף אדם ברורים עבור אזורים ציבוריים בגודל בינוני.

2. התקני אבטחה חכמים לבית: מצלמות ניטור Wi-Fi ביתיות, בניית מודולי מצלמות עזר לכניסה. הודות למבנה האופטיקה המיניאטורית הקומפקטית ומאפיין עדשת זווית הקרינה הראשית נמוכה, עדשת לוח ה-M7 מתאימה לחומרה של מצלמה ביתית מוגבלת במקום.

3. מיני מערכות ראייה משובצות: מצלמות עזר לבקרת גישה, מודולי איסוף תמונות בגודל קטן המאמצים ממשק M7. עדשת המוקד הקבוע בגודל 6.2 מ"מ מספקת הגדלה מתאימה לתצפית עצמים למרחקים קצרים עד בינוניים.

4. פרויקטים של מצלמות מעקב OEM בנפח גבוה: מצלמות אבטחה אנלוגיות ו-IP בייצור המוני. טכנולוגיה אופטית של BOSHI מספקת פתרון אופטי חסכוני, עדשת צמצם קבועה F2.6 זו יכולה להשתלב בחומרת מצלמה מוגמרת עבור מותגי מוצרי אבטחה גלובליים.
