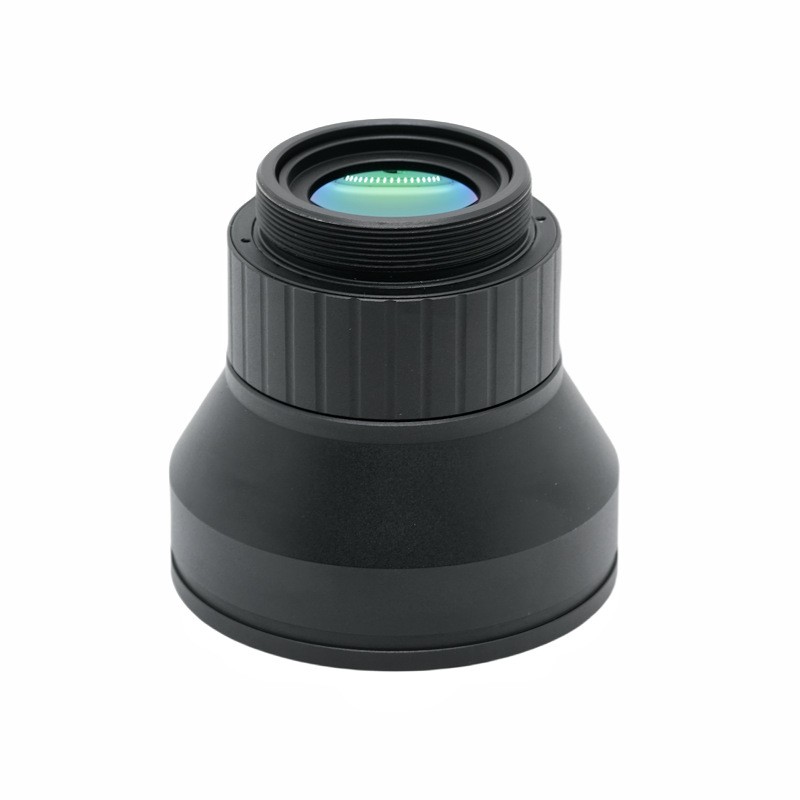

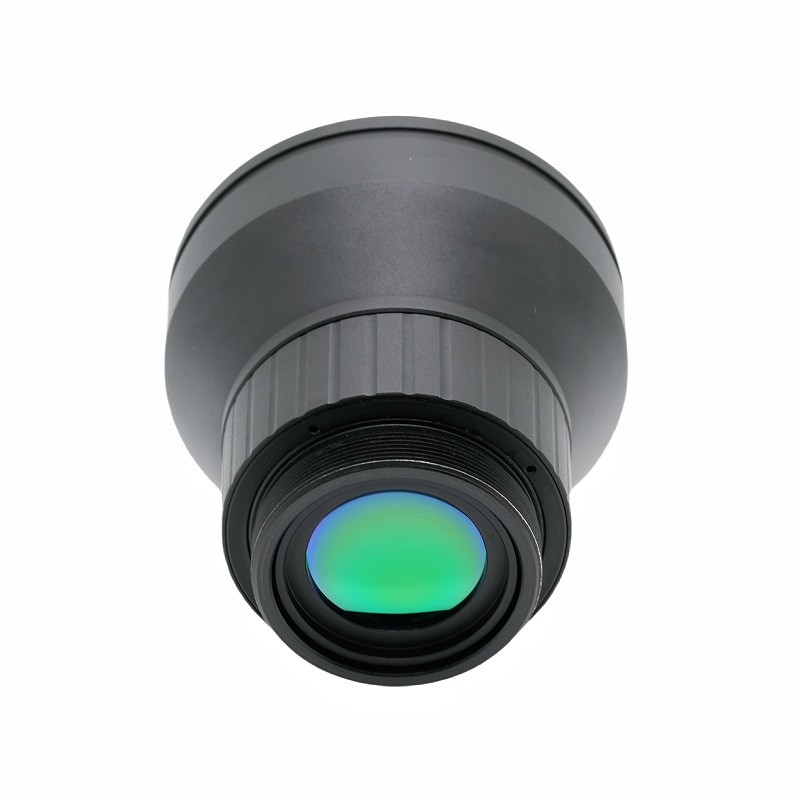

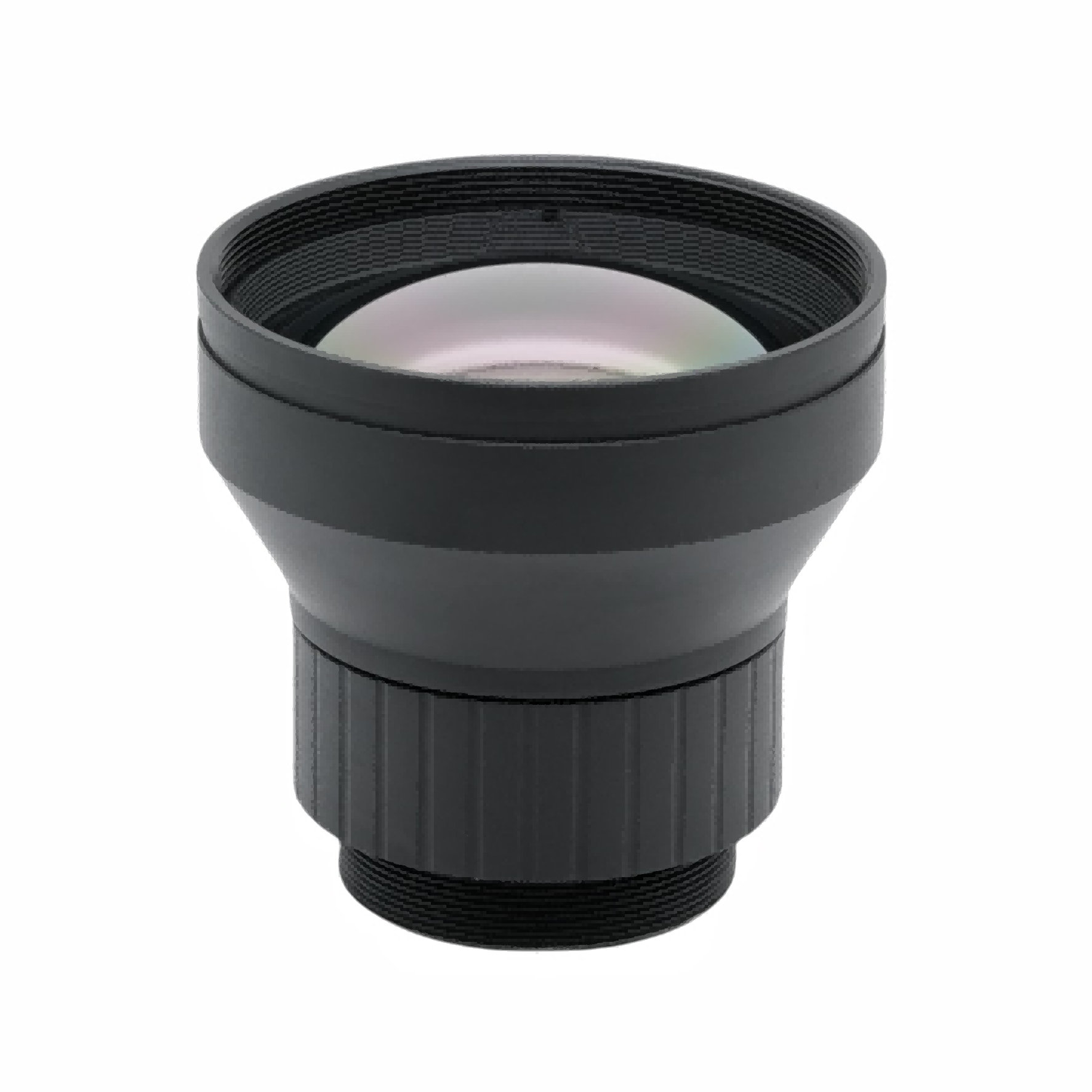

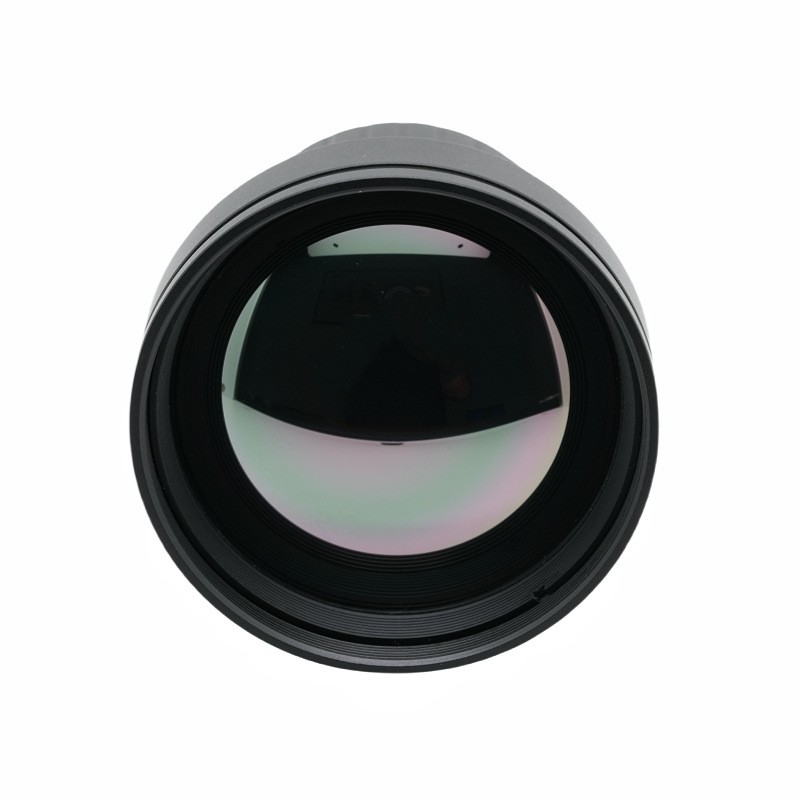

עדשת הדמיה תרמית 50 מ"מ

עדשת הדמיה תרמית בעלת ביצועים גבוהים זו פותחה ומיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, המותאמת למכשירי הדמיה תרמית אינפרא אדום גלי ארוכים לא מקוררים. עם אורך מוקד של 50 מ"מ וצמצם גדול F1.0 בהיר, עדשת אינפרא אדום זו מספקת יכולת איסוף אור יוצאת דופן עבור תרחישי זיהוי תרמי באור נמוך. הוא תואם לגלאי אינפרא אדום בגודל 640×512,12 מיקרומטר, הפועלים בתוך פס ספקטרלי אינפרא אדום של גלים ארוכים של 8-12 מיקרומטר.

שלח שאילתה

תיאור מוצר

תיאור קצר של המוצר

עם דירוג עמיד למים של האלמנט הקדמי IP67, יכולת הסתגלות חזקה של 40℃~+80℃ לטמפרטורת עבודה, עדשת הדמיה תרמית זו תומכת בכוונון מיקוד של 2m-אינסוף. שידור גבוה מעל 90% והארה יחסית של ≥94% מבטיחים פלט תמונה תרמית אחידה וחדה. עדשת אינפרא אדום זו מאומצת באופן נרחב לניטור חיצוני, אבטחה היקפית ותצפית תרמית, מספקת ביצועים אופטיים יציבים ואמינים עבור מערכות הדמיה אינפרא אדום שונות בסביבה קשה.

תיאור מוצר מפורט

פָּרָמֶטֶר

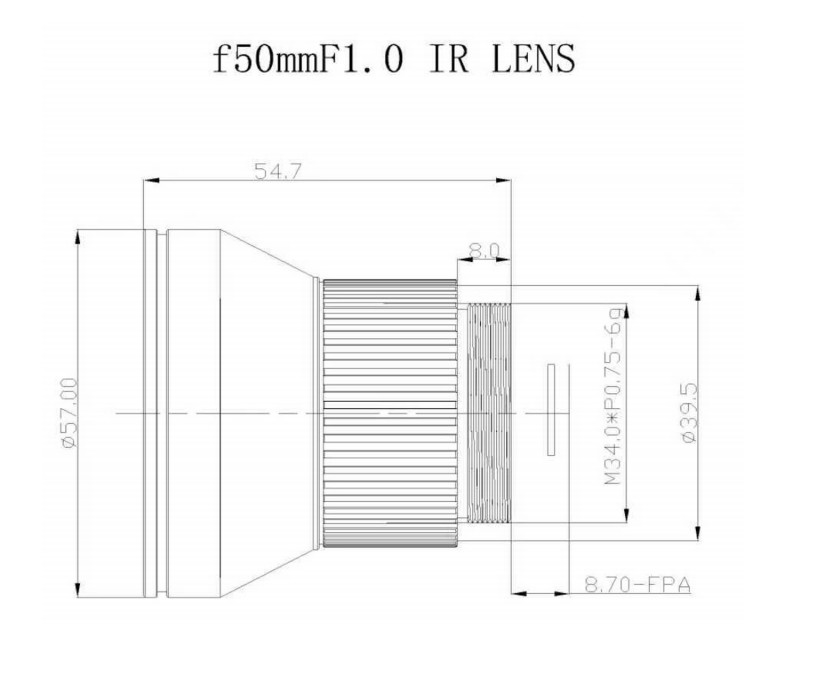

מפרט אופטי:אורך מוקד של 50 מ"מ עם צמצם גדול F1.0; אורך גל עבודה 8-12μm ארוך גל אינפרא אדום, מעוצב בצורה מושלמת עבור גלאי תואם 640×512,12μm. שדה הראייה מגיע ל-11.27°(D)×8.8°(H)×7.0°(V), המציע כיסוי שדה מתון לתצפית תרמית למרחקים ארוכים.

מפרט מכאני וסביבתי:תושבת M34×0.75 להרכבה קלה; טווח מיקוד מ-2 מטרים עד אינסוף. האלמנט הקדמי משיג דירוג הגנה מפני חדירת IP67. טמפרטורת ההפעלה מכסה 40℃ עד +80℃, תוך התאמה לתנאי שדה קרים וחמים קיצוניים. אופטיקה חשופה מאמצת ציפוי אנטי השתקפות AR.

מפרט איכות תמונה:שידור ≥90%, תאורה יחסית ≥94%, עיוות ≤‑1.0%. ShangHai SILK Optical Technology Co., LTD שולטת בקפדנות על האינדקסים הללו כדי להבטיח ביצועי תמונה עקביים של עדשת הדמיה תרמית זו.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	50 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12 מיקרומטר
ציפוי אופטיקה חשופה	AR
שדה ראיה	11.27°(D) × 8.8°(H) × 7.0°(V)
טווח פוקוס	2 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	≥ 94%
סַלְפָנוּת	≤ -1.0%
שידור	≥ 90%
הַר	M34 × 0.75
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
אֹרֶך גַל	8 ~ 12 מיקרומטר

יתרונות ביצועים

איסוף אור מעולה:צמצם גדול F1.0 של עדשת אינפרא אדום זו משפר מאוד את צריכת הפוטונים האינפרא אדום, ומשפר את יחס אות לרעש של תמונה תרמית בתנאי קרינה תרמית חלשה.

אחידות הדמיה מעולה:≥ 94% תאורה יחסית מבטיחה ויגנטיות מינימלית, תמונה בהירה ואחידה על פני כל משטח החיישן; ≥90% שידור המובא על ידי ציפוי AR באיכות גבוהה ממקסם את ניצול אנרגיית האינפרא אדום.

עמידות בסביבה קשה:IP67 עמיד למים בדרגה עמידה למים בתוספת טמפרטורת עבודה בטווח רחב גורם לעדשת הדמיה תרמית זו להתנגד לאבק, לחות ולתנודות טמפרטורה דרסטיות לפעולה חיצונית 24/7.

עיצוב אופטי בעיוות נמוך:עיוות ≤‑1.0%, מפחית עיוות גיאומטרי למדידת מטרה תרמית מדויקת ותצפית.

מיקוד גמיש:טווח מיקוד של 2m‑∞ תומך הן בבדיקה לטווח קרוב והן בניטור לטווח ארוך עבור מערכת הדמיה אינפרא אדום לא מקוררת.

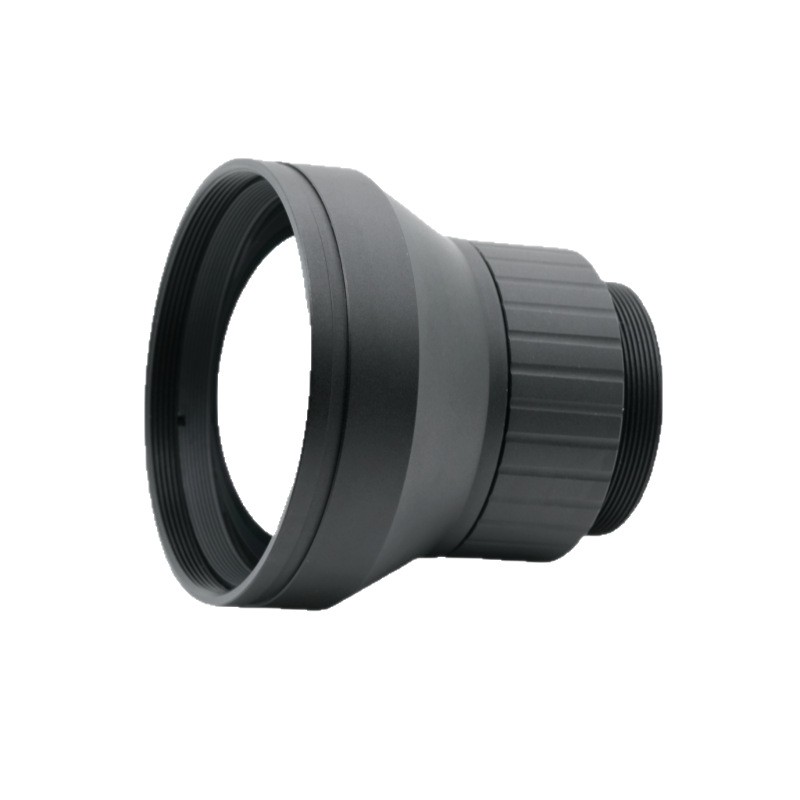

50mm Thermal Imaging Lens

שדות יישומים

אבטחה היקפית ומעקב גבולות:עדשת הדמיה תרמית זו משולבת באופן נרחב במצלמות תרמיות חיצוניות לזיהוי חדירת יום בלילה, התראה היקפית בכל מזג אוויר.

בדיקה תרמית תעשייתית:משמש לניטור טמפרטורת ציוד, אבחון תקלות התחממות יתר במפעל, תחנת כוח ובדיקת צנרת.

תצפית חיצונית וחילוץ חיפוש:מיושם במכשירי תצפית אינפרא אדום למניעת שריפות יער, חיפוש וחילוץ בשטח בחושך מוחלט או בערפל כבד.

מערכת אינפרא אדום המותקנת ברכב:מתאים למודולים תרמיים הנישאים ברכב, מספק ביצועים אופטיים אינפרא אדום אמינים בסביבה חיצונית מורכבת.

מכלול מצלמת אינפרא אדום לא מקוררת:ShangHai SILK Optical Technology Co., LTD מספקת עדשת אינפרא אדום זו כרכיב אופטי ליבה עבור יצרני מצלמות תרמיות OEM & ODM.
