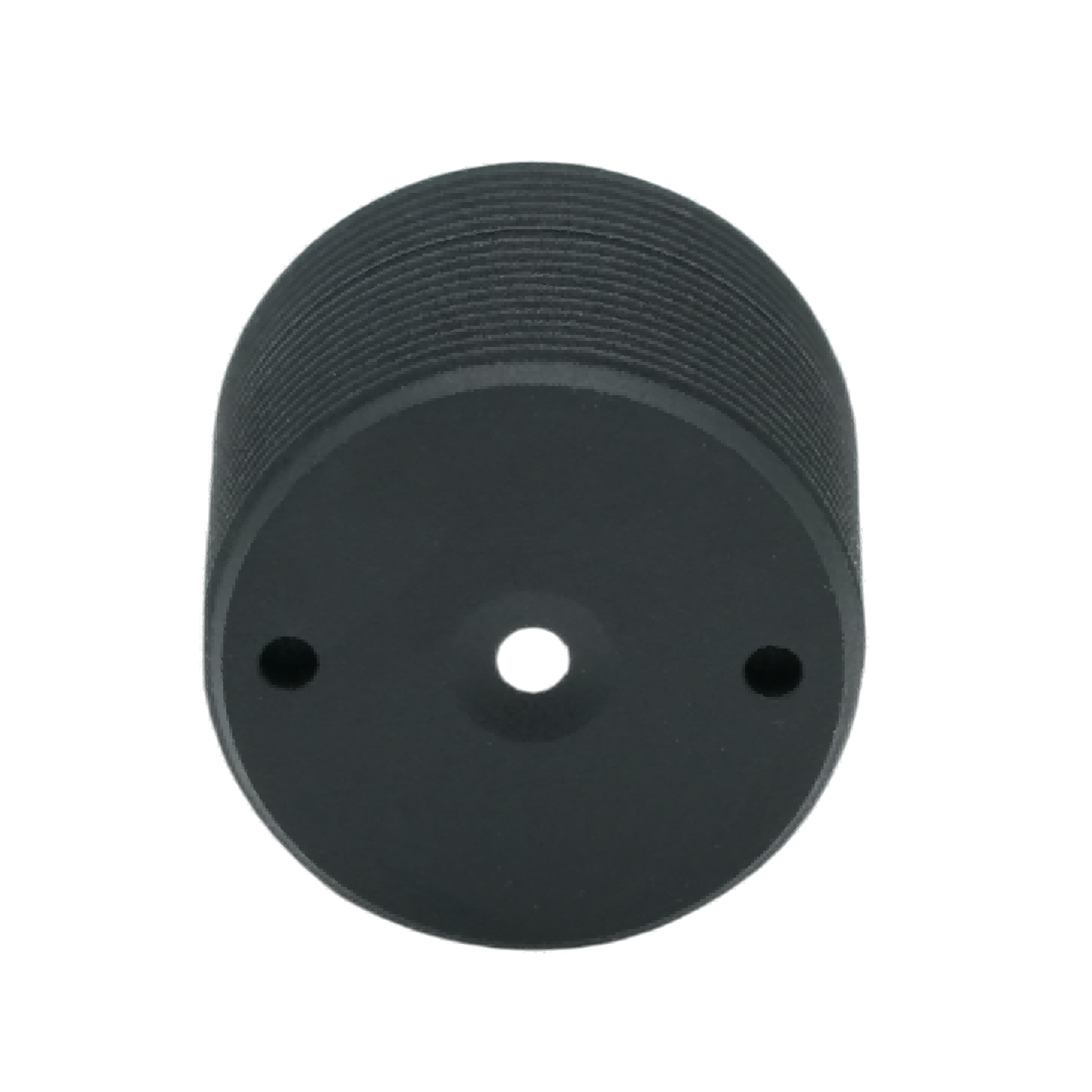

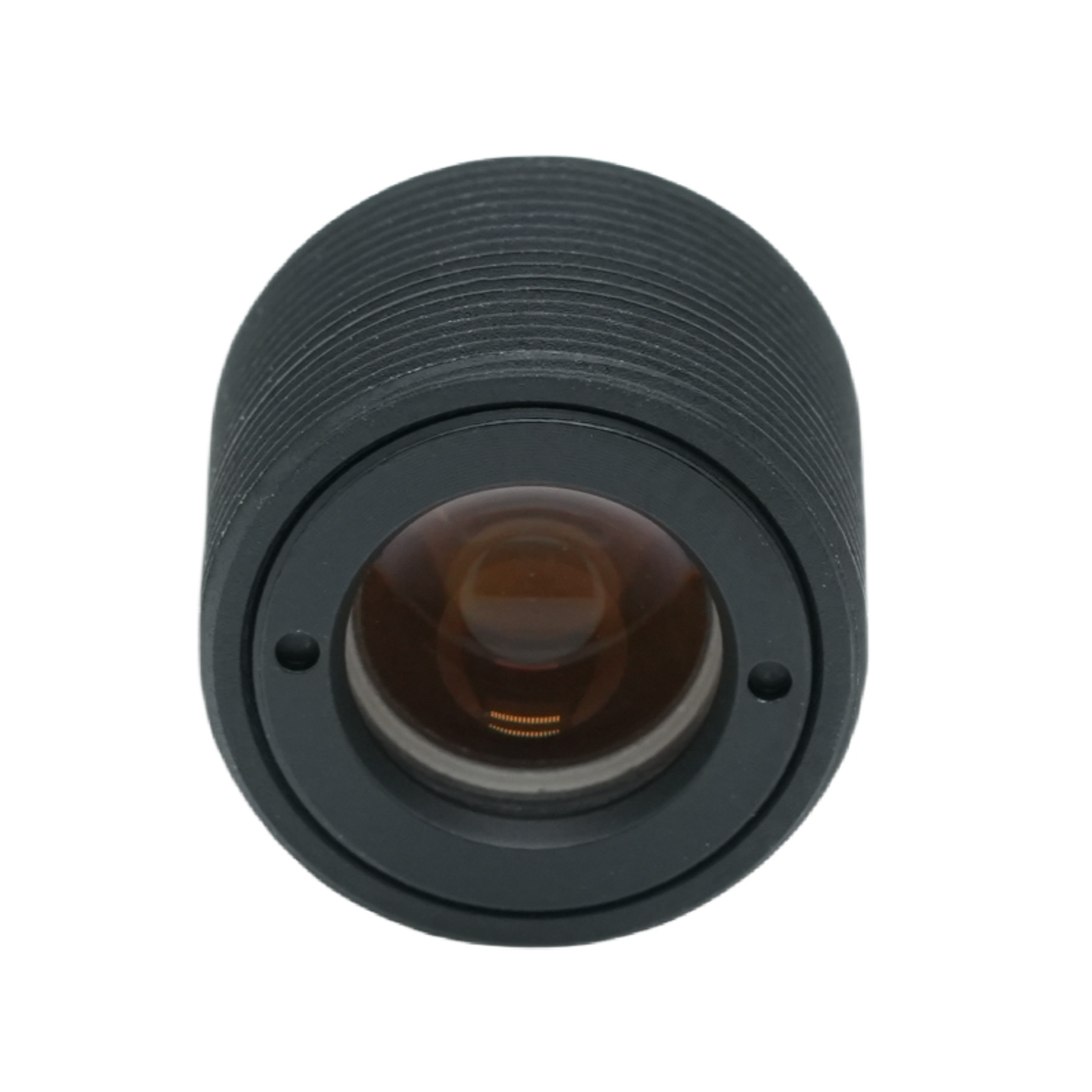

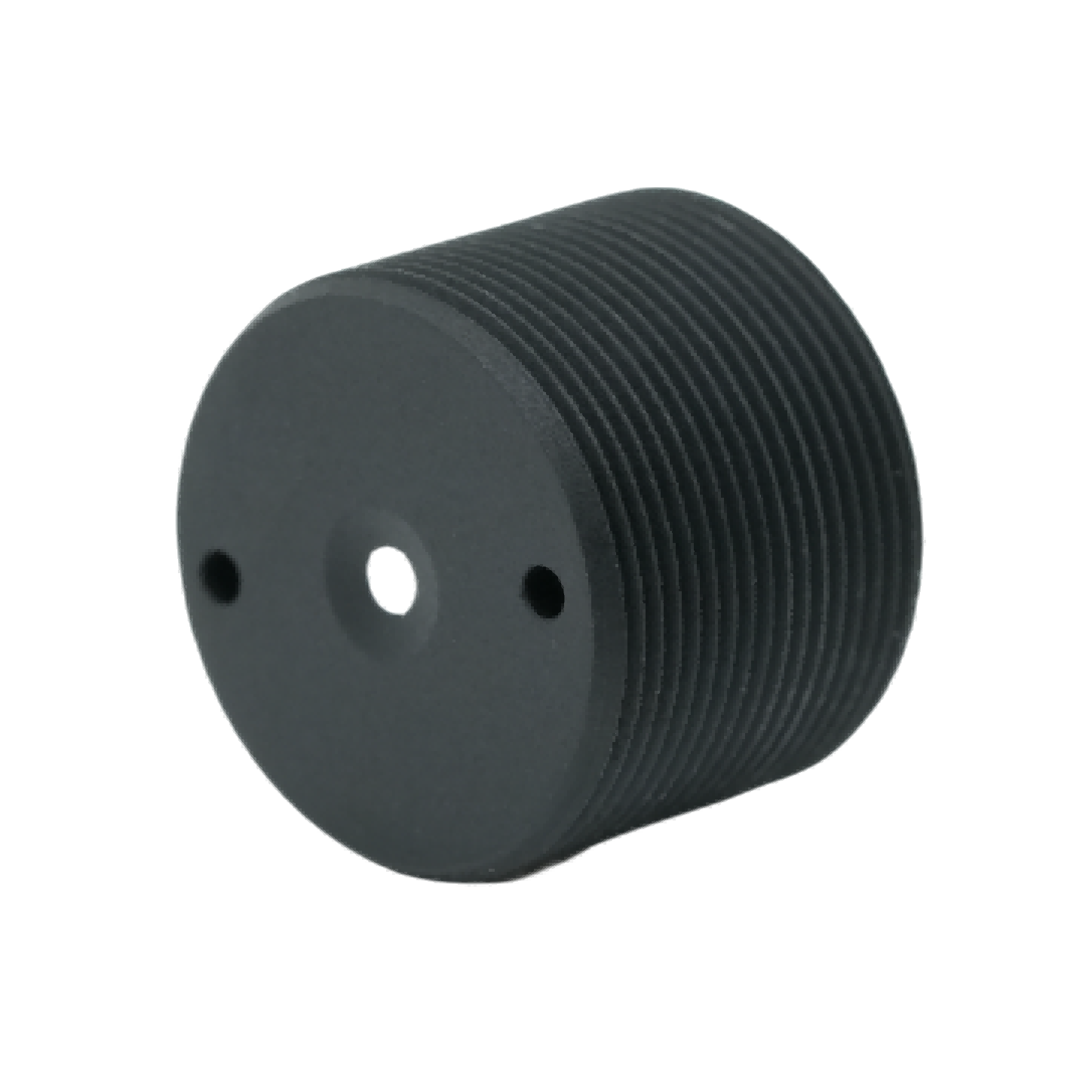

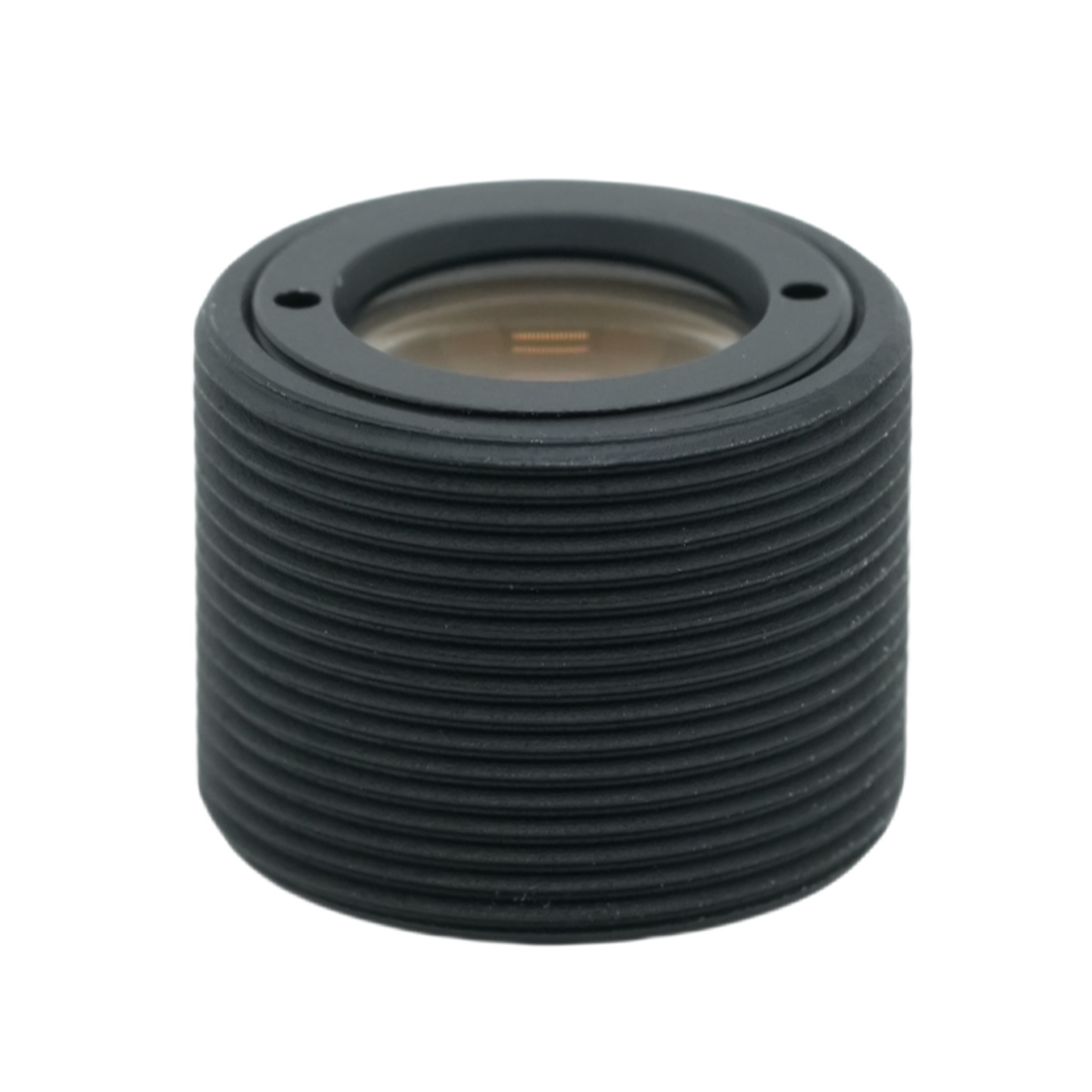

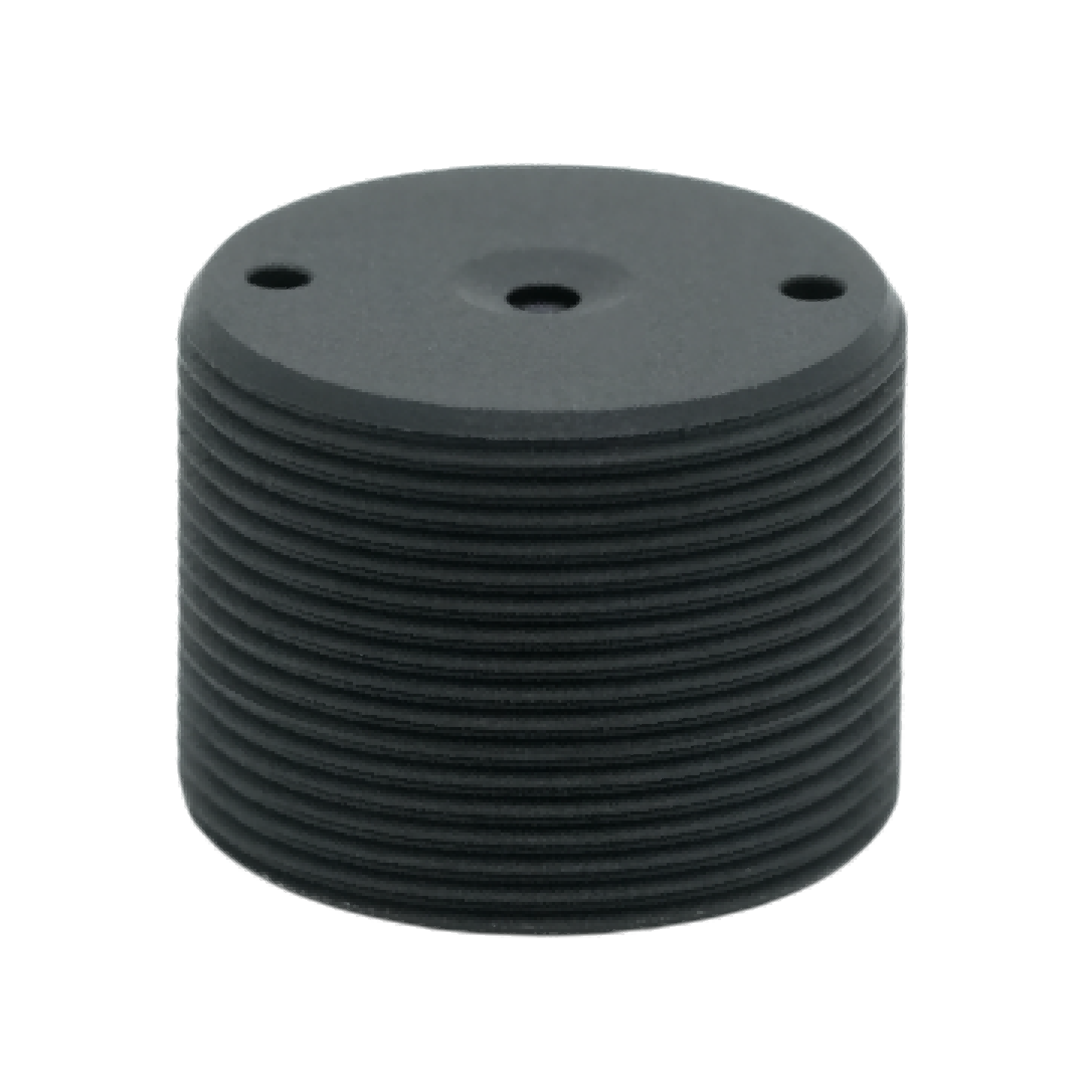

עדשת חרוט מחודדת בגודל 4.2 מ"מ

עדשת זווית רחבה קומפקטית זו מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, מותאמת עבור חיישני תמונה בגודל 1/2.7 אינץ' למשימות הדמיה תעשייתיות ומעקב. כעדשה אופטית בעלת ביצועים גבוהים, היא מספקת שדה ראייה אלכסוני גדול של 124°, ומביאה כיסוי סצנה רחב לצילום תמונה בזמן אמת. עדשת המצלמה התעשייתית הזו כוללת עיצוב מוקד קבוע ותושבת M12, בעלת ממד כולל קומפקטי עם אורך מסלול כולל של 10.9 מ"מ בלבד, קל להטמעה בהתקני הדמיה בגודל קטן. צמצם F3.5 שלו מאזן כניסת אור וביצועים אופטיים, בעוד שערך CRA מבוקר מבטיח תאימות טובה עם חיישני CMOS מיינסטרים. ShangHai SILK Optical Technology Co., LTD שולטת בקפדנות על כל הליך ייצור, מה שהופך את עדשת ה-CCTV הזו ליציבה לפעולה רציפה לאורך זמן. הוא יוצר איזון דק בין כיסוי זווית רחבה ואיכות הדמיה מעשית, מתאים לציוד ראייה מוגבל במרחב, ומציע פתרון אופטי אמין עבור תרחישים שונים של הקלטה ויזואלית אזרחית ותעשייתית.

שלח שאילתה

תיאור מוצר

תיאור קצר של המוצר

עדשת זווית רחבה קומפקטית זו מיוצרת על ידיShangHai SILK Optical Technology Co., LTD,מותאם עבור חיישני תמונה בגודל 1/2.7 אינץ' למשימות הדמיה תעשייתיות ומעקב. כעדשה אופטית בעלת ביצועים גבוהים, היא מספקת שדה ראייה אלכסוני גדול של 124°, ומביאה כיסוי סצנה רחב לצילום תמונה בזמן אמת. עדשת המצלמה התעשייתית הזו כוללת עיצוב מוקד קבוע ותושבת M12, בעלת ממד כולל קומפקטי עם אורך מסלול כולל של 10.9 מ"מ בלבד, קל להטמעה בהתקני הדמיה בגודל קטן. צמצם F3.5 שלו מאזן כניסת אור וביצועים אופטיים, בעוד שערך CRA מבוקר מבטיח תאימות טובה עם חיישני CMOS מיינסטרים. ShangHai SILK Optical Technology Co., LTD שולטת בקפדנות על כל הליך ייצור, מה שהופך את עדשת ה-CCTV הזו ליציבה לפעולה רציפה לאורך זמן. הוא יוצר איזון דק בין כיסוי זווית רחבה ואיכות הדמיה מעשית, מתאים לציוד ראייה מוגבל במרחב, ומציע פתרון אופטי אמין עבור תרחישים שונים של הקלטה ויזואלית אזרחית ותעשייתית.

תיאור מוצר מפורט

ניתוח פרמטרים

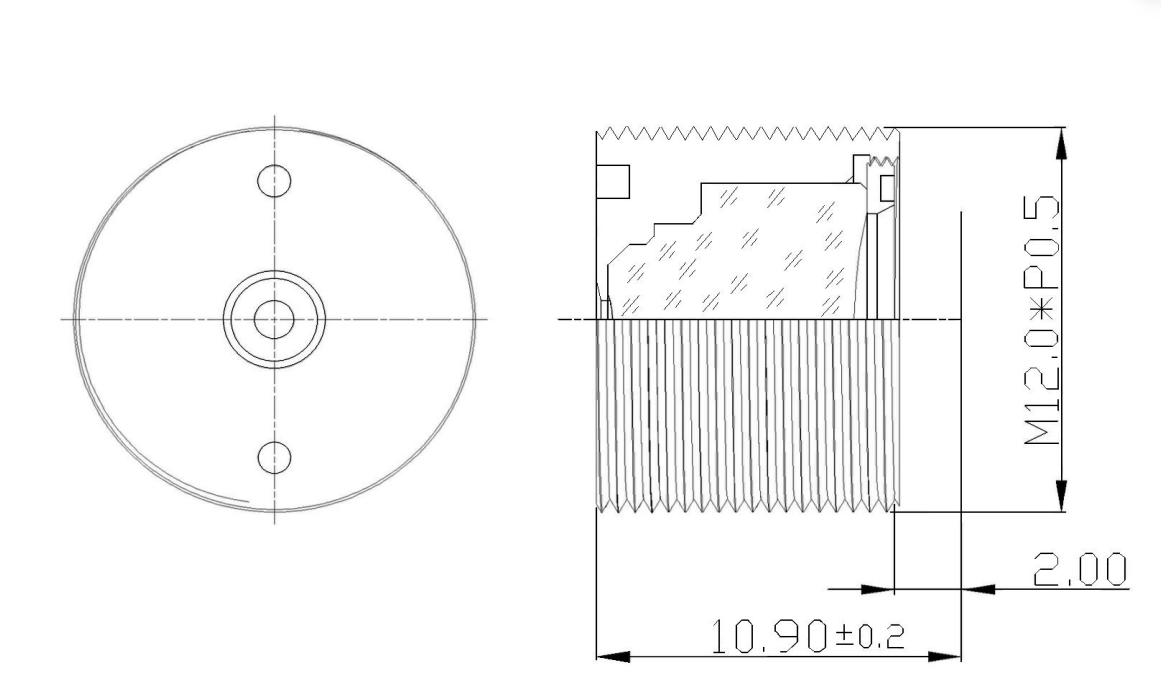

- מבנה וממד אופטי:מיוצר על ידי ShangHai SILK Optical Technology CO., LTD, עדשת זווית רחבה זו מאמצת פריסה אופטית בוגרת. אורך המסלול הכולל הוא 10.9±0.3 מ"מ, גודל קומפקטי מקל על מזעור המכשיר. אורך מוקד אפקטיבי מגיע ל-4.2 מ"מ עם סובלנות של ±5%, עובד עם צמצם F/NO 3.5±5% למימוש יכולת איסוף אור מאוזנת. אורך המוקד האחורי הוא 3.2±0.2 מ"מ, תומך בהרכבת חיישנים נוחה.

- פורמט הדמיה ושדה ראייה:מעגל תמונה מקסימלי Φ7.0 מ"מ תואם בצורה מושלמת חיישן 1/2.7 אינץ'. FOV אלכסוני 124°, FOV אופקי 94°, FOV אנכי 45.6°, עדשת M12 זו מיישמת לכידת סצנה רחבה במיוחד ללא סיבוב מכני נוסף.

- אינדקס הדמיה:עיוות טלוויזיה-19.30%, תאורה יחסית 45.0%, CRA＜14.13°. CRA נמוך מפחית מאוד את סיכון ההצללה עבור שבבי CMOS. תושבת M12*P0.5 סטנדרטית מבטיחה יכולת החלפה אוניברסלית להתקנת עדשות ראיית מכונה.

לֹא.	פָּרִיט	מִפרָט
1	TTL (אורך מסלול כולל)	10.9 ± 0.3
2	EFL (אורך מוקד יעיל)	4.2 ± 5%
3	F/NO (צמצם)	3.5 ± 5%
4	BFL (אורך מוקד אחורי)	3.2 ± 0.2
5	בנייה (מבנה)	1P3G
6	מעגל תמונה מקסימום	Φ7.0 מ"מ
7	עבור חיישן	1/2.7 אינץ'
8	שדה ראייה - אלכסוני	124°
	שדה ראיה - אופקי	94°
	שדה ראיה - אנכי	45.6 מעלות
9	עיוות טלוויזיה	-19.30%
10	תאורה יחסית	45.0%
11	CRA (Chief Ray Angle)	< 14.13°
12	הַר	M12 × P0.5

יתרונות ביצועים

יכולת צפייה רחבה במיוחד:כעדשת מוקד קבועה, היא מספקת שדה ראייה רחב, צילום אחד לוכד שטח ניטור גדול, מקצץ בעלויות החומרה לפריסה מרובת מצלמות.

עיצוב CRA נמוך:עדשה אופטית בעלת ביצועים גבוהים זו שומרת על זווית הקרינה הראשית מתחת ל-14.13°, משפרת מאוד את אחידות ההדמיה ההיקפית, מפחיתה בעיות פינות חשוכות ליישום עדשות מעקב.

עיצוב מכני מיניאטורי:מבנה TTL קצר מתאים למעטפת ציוד קומפקטית, אידיאלי עבור חומרת מצלמה בעלת גורם קטן. ממשק M12 סטנדרטי מביא תאימות טובה לרוב מודולי המצלמה התעשייתית.

איכות ייצור המוני יציבה:נתמך על ידיShangHai SILK Optical Technology Co., LTDקיבולת ההנדסה האופטית של, עדשת טלוויזיה במעגל סגור זו שומרת על סובלנות הדוקה בכל פרמטר אופטי, מבטיחה ביצועי אצווה עקביים.

ShangHai SILK Optical Technology CO., LTD,
