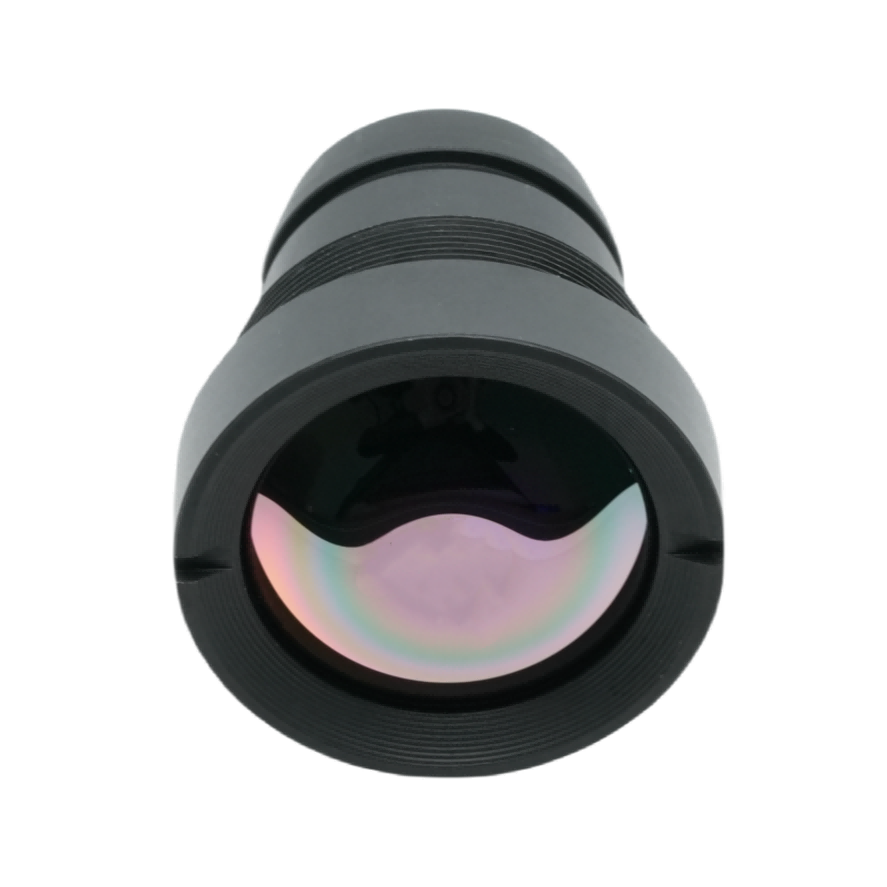

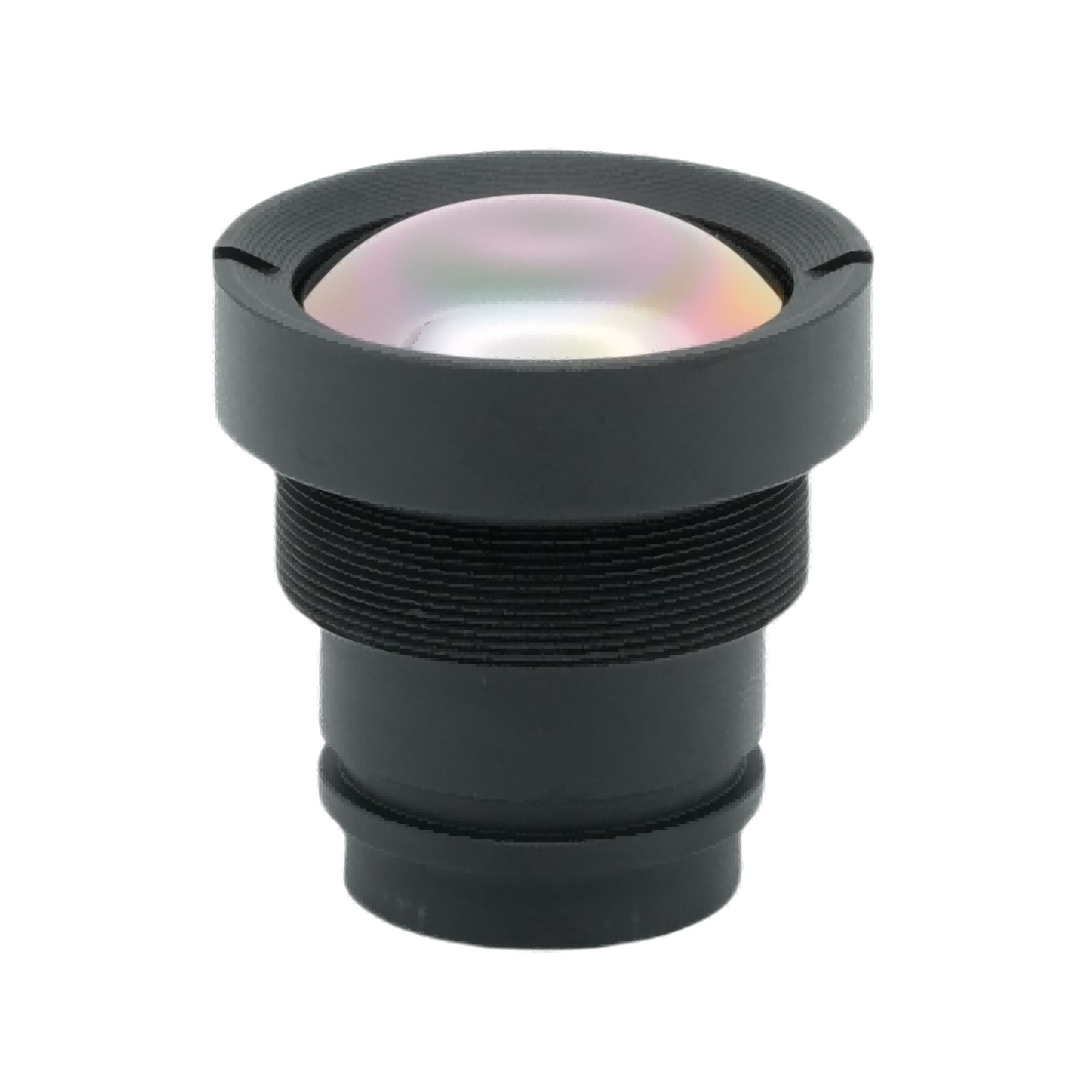

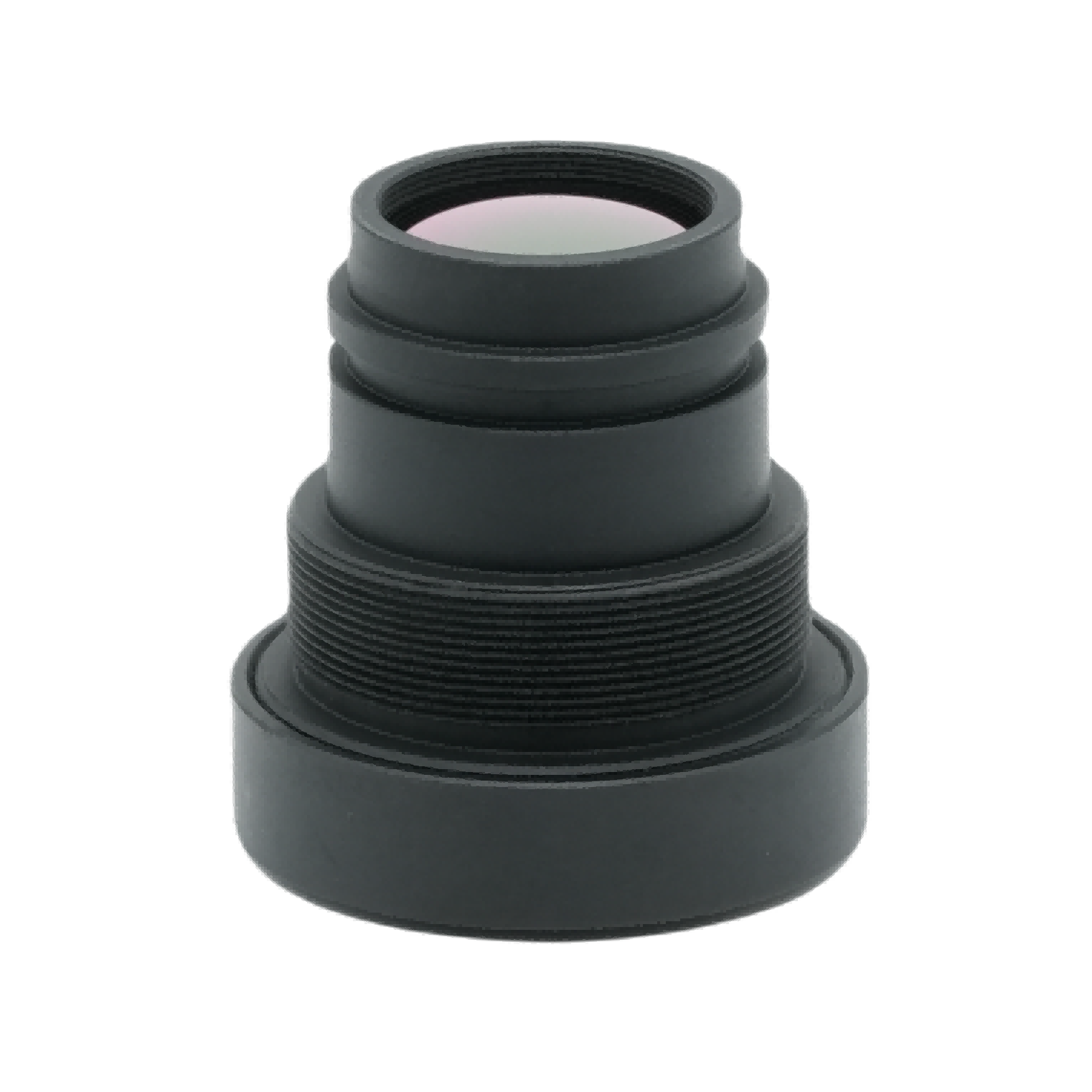

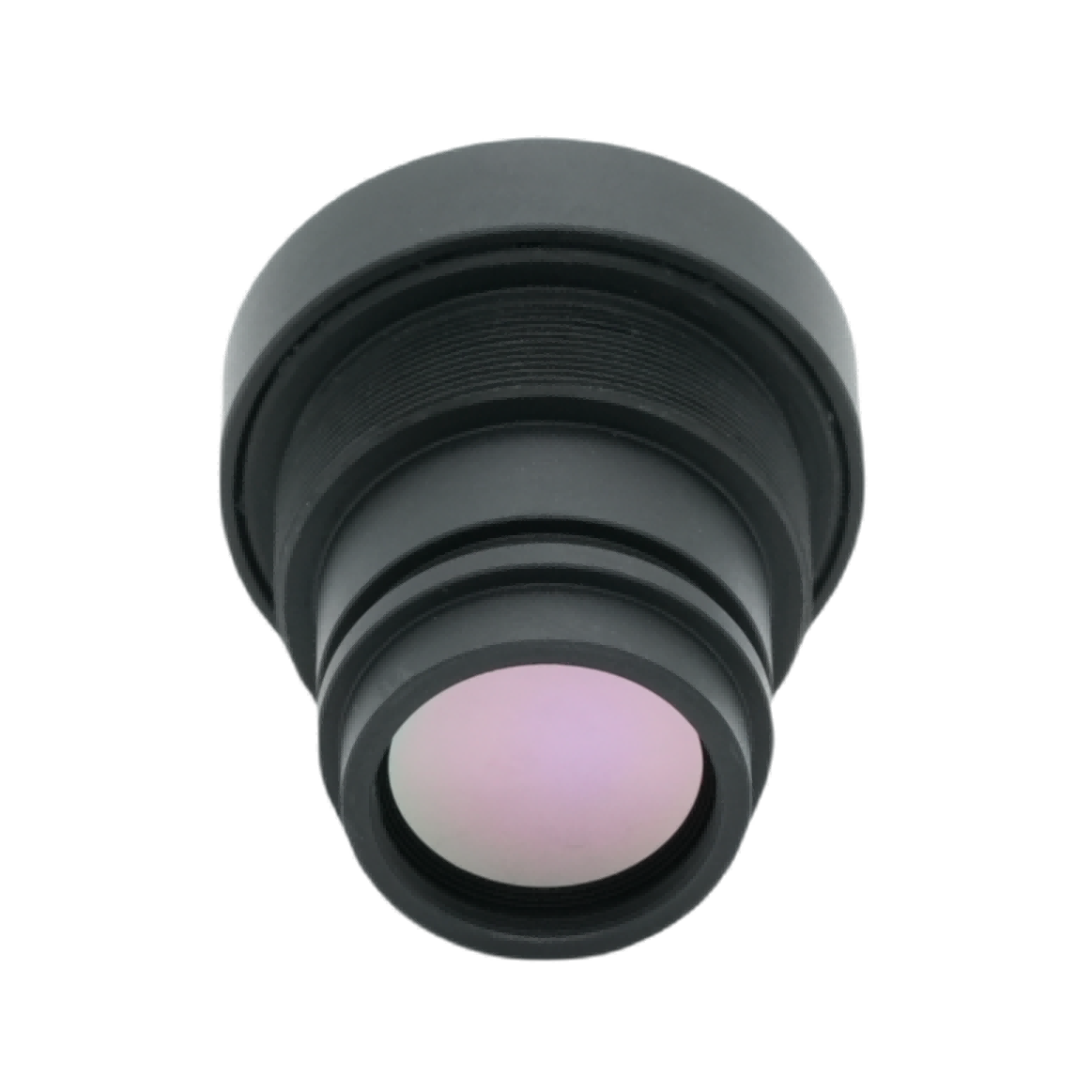

עדשת הדמיה תרמית באורך מוקד של 4.1 מ"מ

מיוצר ומסופק על ידי BOSHI Optical Technology, עדשת הדמיה תרמית זו באורך 4.1 מ"מ מסוג F1.0 באורך מוקד משמשת כאובייקטיבי אינפרא אדום בזווית רחבה במיוחד המותאמת עבור רזולוציית 640×512, 12 מיקרומטר פיקסלים לא מקוררים של מטוסי מוקד אינפרא אדום. עדשת אינפרא אדום תרמית זו מאמצת ציפוי מתקדם אנטי השתקפות AR חשוף כדי לספק שידור אינפרא אדום מעל 88%. כעדשה אופטית אינפרא אדום מקצועית מבית BOSHI Optical Technology, יחידה זו מגיעה עם הגנת עדשה קדמית IP67, מבנה קל משקל של כ-25 גרם ויציבות אופטית אמינה בטמפרטורה רחבה. הוא תומך באינטגרציה חלקה במערכות מצלמות תרמיות קומפקטיות לא מקוררות, ועיצוב ה-FOV הרחב שלו מביא לכיסוי סצנה רחב עבור תרחישי פריסת הדמיה תרמית מגוונים.

שלח שאילתה

תיאור מוצר

תמצית מוצר

מיוצר ומסופק על ידיBOSHI אופטיטכנולוגיה, זהעדשת הדמיה תרמית F1.0 4.1 מ"מ באורך מוקדמשמש כאובייקט אינפרא אדום בעל זווית רחבה במיוחד המותאם למערך מטוסי מוקד אינפרא אדום ברזולוציה של 640×512, 12 מיקרומטר פיקסלים לא מקוררים. עדשת אינפרא אדום תרמית זו מאמצת ציפוי מתקדם אנטי השתקפות AR חשוף כדי לספק שידור אינפרא אדום מעל 88%. כעדשה אופטית אינפרא אדום מקצועית מבית BOSHI Optical Technology, יחידה זו מגיעה עם הגנת עדשה קדמית IP67, מבנה קל משקל של כ-25 גרם ויציבות אופטית אמינה בטמפרטורה רחבה. הוא תומך באינטגרציה חלקה במערכות מצלמות תרמיות קומפקטיות לא מקוררות, ועיצוב ה-FOV הרחב שלו מביא לכיסוי סצנה רחב עבור תרחישי פריסת הדמיה תרמית מגוונים.

תיאור מוצר מפורט

פָּרָמֶטֶר

מפרט אופטי. עדשה אופטית אינפרא אדום זו כוללת אורך מוקד של 4.1 מ"מ וצמצם F1.0 גדול במיוחד. ערך הצמצם הגדול מביא ליכולת כניסת אור אינפרא אדום גבוהה. ביצועים אופטיים כאלה מהווים ערובה ליבה לתפוקת עדשות אינפרא אדום תרמיות ברורות בתנאי עבודה בטמפרטורה נמוכה ובקרינה נמוכה.

התאמת גלאים. העדשה נבנתה במיוחד עבור רזולוציה של 640×512, גלאי אינפרא אדום של 12מיקרומטר פיקסלים. הוא משיג דרגת התאמה גבוהה עם פורמטים של חיישנים תרמיים לא מקוררים מהמיינסטרים, ומונע סטיית הדמיה הנגרמת מחוסר התאמה בין העדשה והחיישן.

שדה ראיה. הוא מממש 130° אלכסון, 102° אופקי, 83° רחבה אנכית. משתמשים יכולים להשיג כיסוי סצנה בטווח רחב ללא רכיבי סריקה מכניים, מה שמפשט את הסכימה המכנית הכוללת של ציוד תרמי.

מיקוד ביצועים. טווח המיקוד הרציף שלו מכסה 0.5 מטר עד אינסוף. יכולת המיקוד נותנת תשומת לב לעבודות בדיקה מטווח קרוב ומשימות מעקב למרחקים ארוכים, ומרחיבה את גבול המרחק השמיש עבור עדשה זו באורך מוקד 4.1 מ"מ.

אינדקס סביבתי ומכני. טווח טמפרטורת ההפעלה מגיע ל-40℃ ~ +80℃. העדשה הקדמית מגיעה לדרגה עמידה למים ואבק IP67. הוא מיישם ממשק חוט סטנדרטי להרכבה M22×0.5 לתפעול הרכבה נוח. המשקל הנקי נשאר כ-25 גרם, מה שיוצר מצב נוח לפיתוח ציוד קל משקל.

מדדי איכות הדמיה. מצויד בציפוי נגד השתקפות AR, השידור האופטי עולה על 88%. תאורה יחסית נשארת גבוהה מ-80%. ערך העיוות נשלט מתחת ל-45%. ערכת האינדיקטורים מאזנת בין תכונת הדמיה בזווית רחבה לבין ביצועי איכות התמונה בפועל.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	4.1 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12μm
ציפוי אופטיקה חשופה	AR
שדה ראיה	130°(D) × 102°(H) × 83°(V)
טווח פוקוס	0.5 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	> 80%
סַלְפָנוּת	< 45%
שידור	> 88%

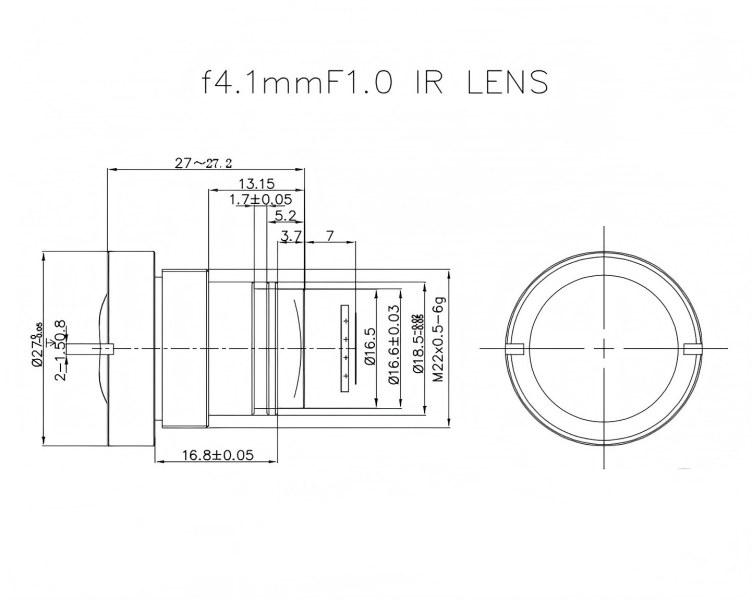

הַר	M22 × 0.5
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
מִשׁקָל	≈ 25 גרם

יתרונות ביצועים

רגישות תרמית מעולה לאור נמוך. הצמצם המרבי F1.0 מחזק את יעילות איסוף האנרגיה הזוהרת. כאשר מתמודדים עם סביבות עמומות וקרינה נמוכה, עדשת אינפרא אדום תרמית זו יכולה להרים את ניגודיות התמונה התרמית ללא ספק. זה מפחית את הסיכון לטשטוש תמונה כאשר אות אינפרא אדום היעד חלש.

כיסוי רחב במיוחד. FOV ברוחב 130 מעלות באלכסון יכול לכסות שטח ניטור גדול יותר עבור מכשיר בודד. צד הפרויקט יכול להפחית את כמות המצלמות התרמיות הפרוסות לניטור שטח מלא בהתאם. זה מביא להפחתה ישירה בעלות בניית המערכת הכוללת.

אחידות הדמיה יציבה. יותר מ-80% תאורה יחסית מדכאת את תופעת הוויגנט ביעילות. הבהירות נשארת עקבית על פני כל מסגרת התמונה. מעל 88% שידור חותך אובדן אנרגיית אינפרא אדום בנתיב שידור אופטי. BOSHI Optical Technology מבצעת כיול חוזר על עדשה אופטית אינפרא אדום זו כדי להבטיח פלט אחיד במצב עבודה מתמשך לאורך זמן.

עמידות סביבתית חזקה. הגנת עדשה קדמית IP67 בתוספת טווח עבודה רחב בטמפרטורה תומכת בפעולה יציבה בתנאי גשם, אבק, קור קיצוני וחום גבוה. העדשה אינה מסתמכת על תחזוקה ידנית תכופה, ומתאימה לסביבת פריסה תעשייתית חיצונית וקשה.

אינטגרציה קומפקטית וקלה. המבנה קל המשקל של 25 גרם והתושבת הסטנדרטית M22×0.5 מורידים את הקושי של עיצוב מכני עבור התקני הדמיה תרמית ממוזערים. מפתחי ציוד יכולים לחסוך עבודת שינויים מבניים במהלך שילוב המוצר.

יכולת פוקוס גמישה. מרחק המיקוד המינימלי של 0.5 מטר תומך בזיהוי יעד קרוב. בהשוואה לעדשות טהורות עם מיקוד קבוע למרחקים ארוכים, מוצר זה באורך מוקד באורך 4.1 מ"מ מרחיב את גבולות היישום ועונה על דרישות התצפית למרחקים מעורבים.

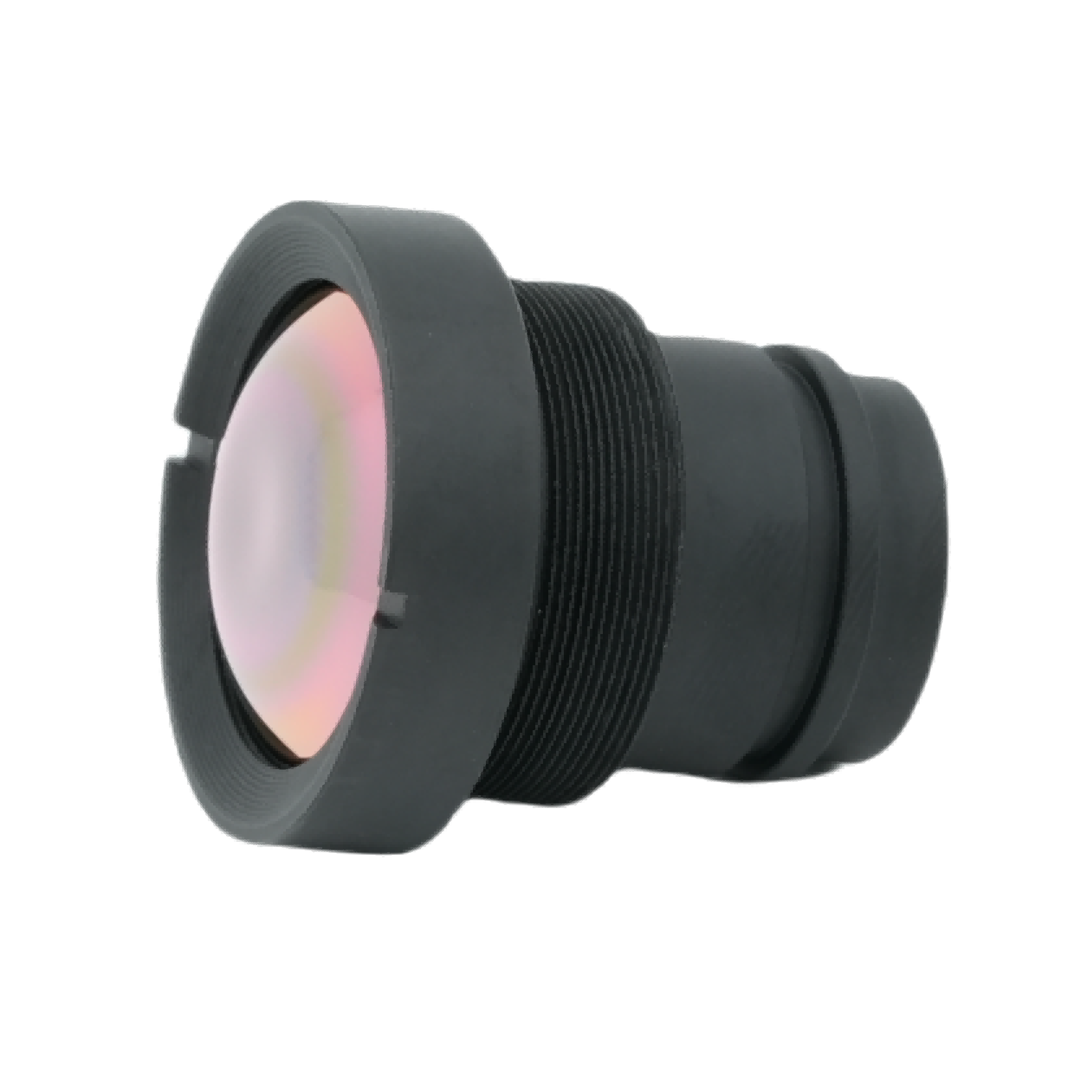

F1.0 4.1mm focal length thermal imaging lens

שדות יישומים

ניטור אבטחה היקפית. עדשת אינפרא אדום תרמית FOV רחבה זו מספקת יכולת מעקב תרמית בזווית רחבה עבור מפעלים, פארקים, אזורי גבול ואזורי מגורים. הוא משלים את עבודת זיהוי החדירה ביום ובלילה ללא אספקת אור גלוי. ניטור אבטחה היקפי הוא אחד מכיווני היישום העיקריים של מוצרים מבית BOSHI Optical Technology.

בדיקה תרמית תעשייתית. העדשה האופטית האינפרא אדום תומכת בסינון טמפרטורת הציוד, זיהוי תקלות בארון החשמל, בדיקת דליפה תרמית בצנרת וסיור בטיחות במפעל. צוות השטח יכול לזהות מקורות חום חריגים בזמן כדי למנוע תאונות בטיחות תעשייתיות.

תחבורה חכמה וראיית רכב. ניתן לפרוס אותו לראיית לילה תרמית לרכב, ניטור תנועת כבישים. בתנאי ערפל, לילה וראות נמוכה, הביצועים התואמים ברזולוציה של 640×512 עוזרים לסיים את עבודת זיהוי הולכי רגל ומכשולים.

מטען מערכות בלתי מאוישות. נהנית מהתכונה הקלה של 25 גרם, העדשה פועלת כמטען תרמי קל משקל עבור מל"טים, רובוטים וכלי רכב יבשתיים בלתי מאוישים. הוא לוקח על עצמו משימות הקשורות לחיפוש והצלה, ניטור שריפות וסיור שטח.

בטיחות הציבור וחילוץ חירום. במשימות מיקום תרמי כיבוי אש ובמשימות חיפוש והצלה, זה עובד היטב בסביבות חשוכות, מעושנות או מעורפלות חזותית. אותות תרמיים יכולים לחדור הפרעות עשן חלקיות כדי לנעול את מיקום המטרה.

ניטור חקלאות וסביבה. מפעילים מבצעים ניתוח טמפרטורת צמחייה, תצפית על חיות בר ומעקב אחר חלוקת חום סביבתי דרך עדשת אינפרא אדום תרמית זו. הוא מספק תמיכה יעילה בנתונים למחקר חקלאי ולמחקר סביבה אקולוגית.
