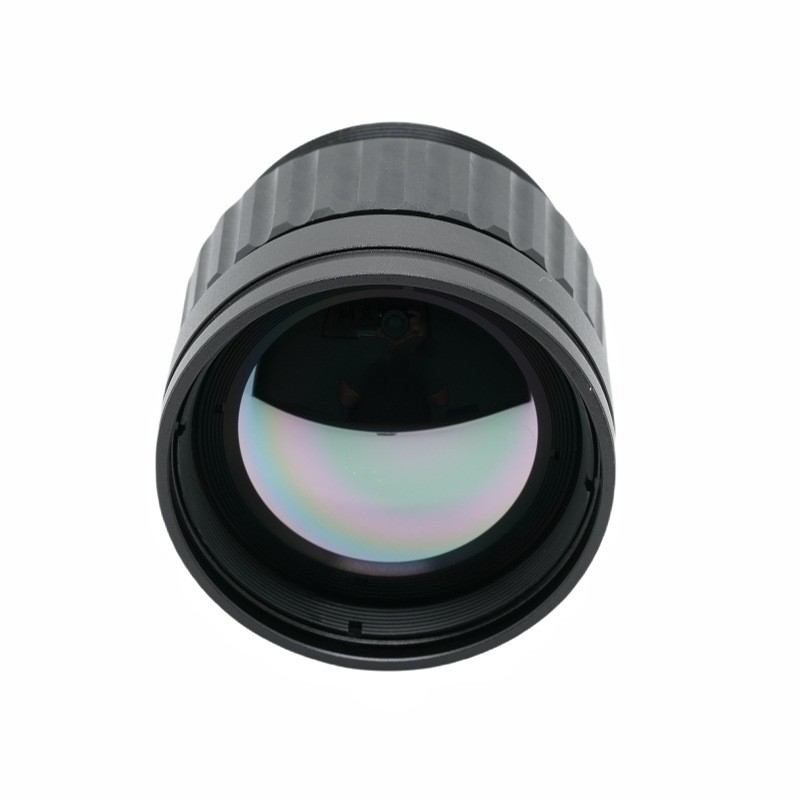

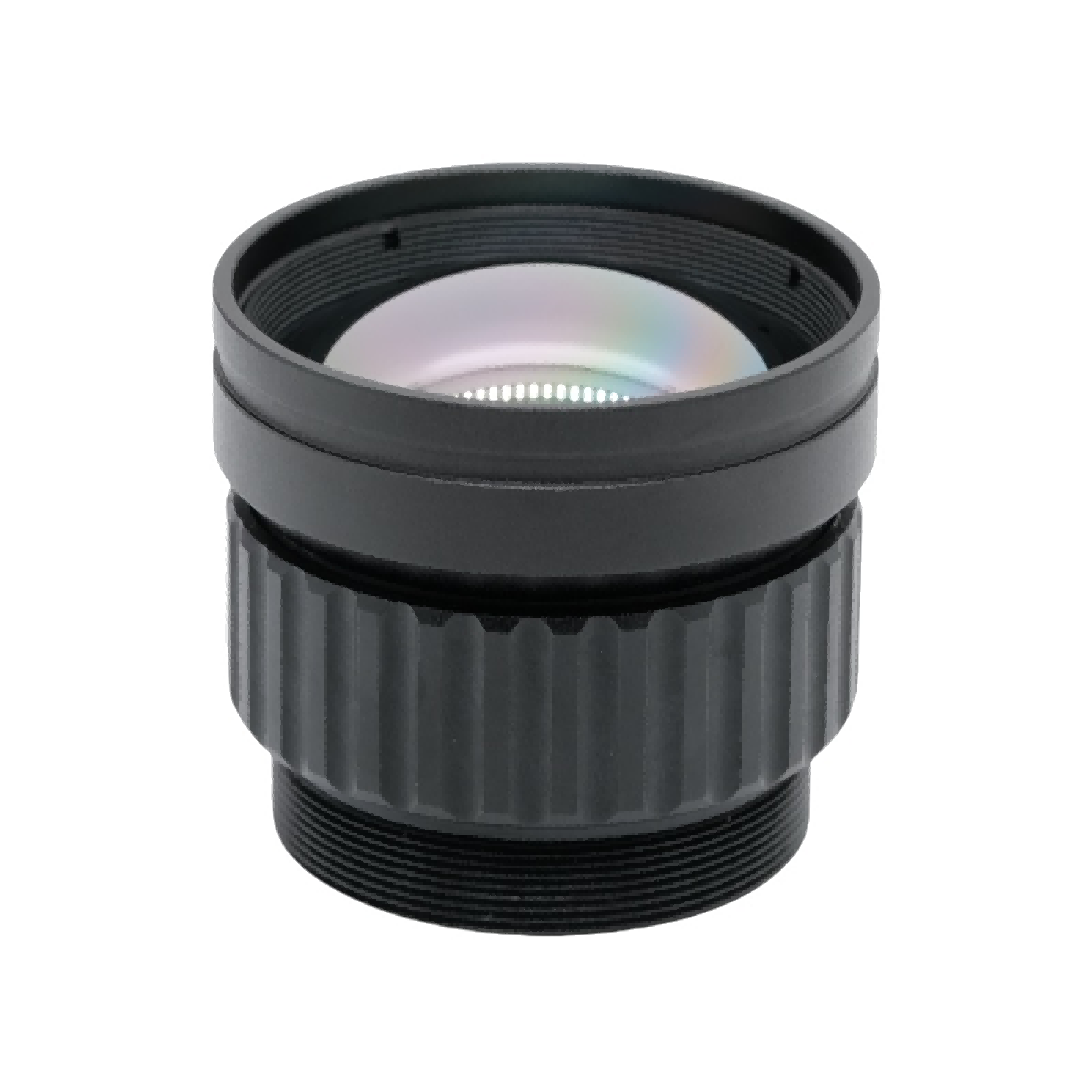

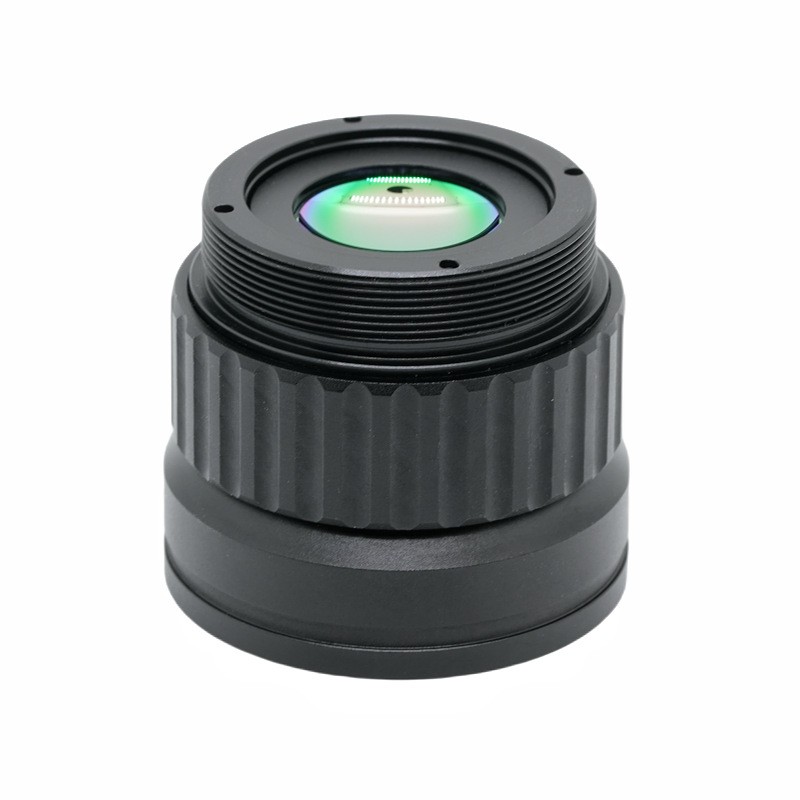

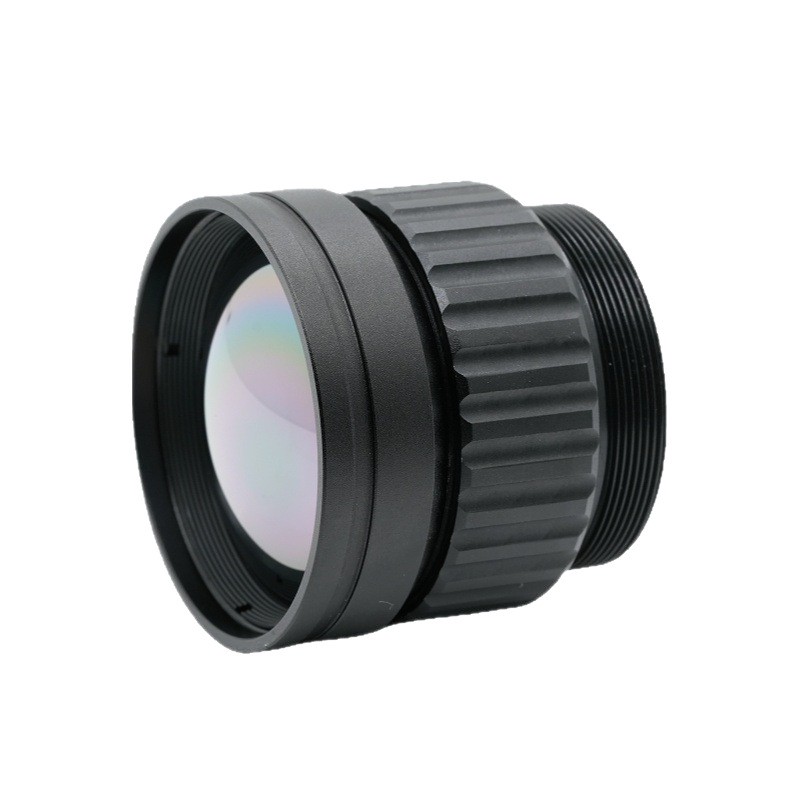

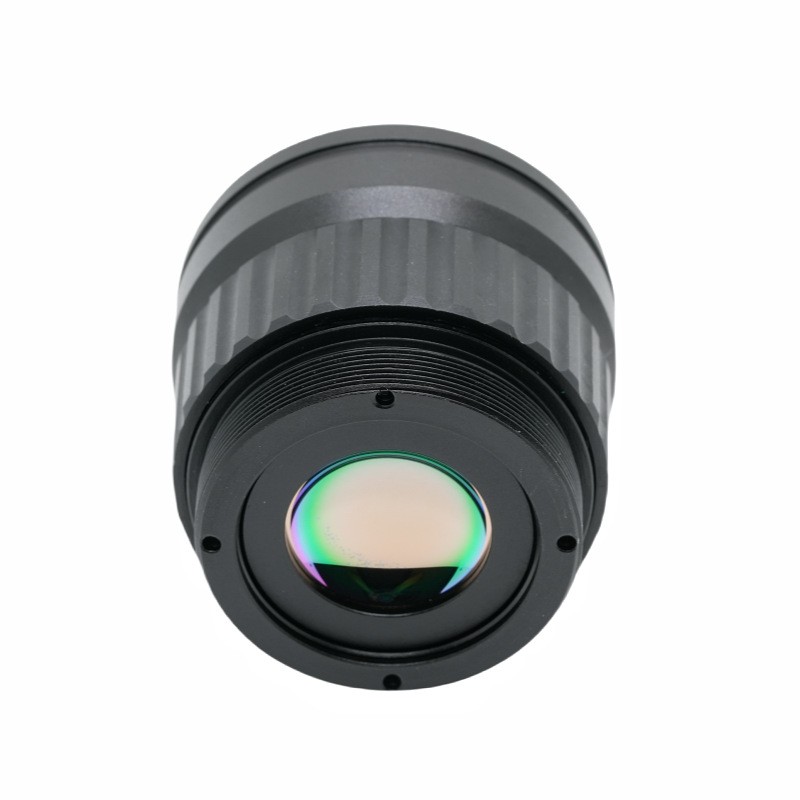

עדשת הדמיה תרמית 35 מ"מ

תיאור קצר של המוצר

עדשת הדמיה תרמית בעלת ביצועים גבוהים זו בגודל 35 מ"מ פותחה ומיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, המותאמת למכשירי הדמיה תרמית אינפרא אדום עם גלים ארוכים הפועלים בטווח הספקטרלי של 8-12 מיקרומטר. עדשת אינפרא אדום זו, המתהדרת בצמצם F1.0 גדול, מספקת יכולת איסוף אור יוצאת מן הכלל כדי להבטיח פלט הדמיה תרמית ברורה בתנאי אור חלשים ותנאי סביבה מורכבים. תואם לגלאי אינפרא אדום לא מקוררים בגודל 640×512, 12מיקרומטר, עדשת ההדמיה התרמית תומכת בטווח מיקוד של 2 מטר אינסוף כדי להתאים את עצמם לתרחישי תצפית ממרחק קרוב וגם לתרחישי ניטור לטווח ארוך. האלמנט הקדמי מגיע לדירוג הגנה מפני חדירת IP67, המאפשר פעולה יציבה בסביבות חיצוניות קשות. עם שידור גבוה מעל 92% וביצועי עיוות נמוכים, רכיב אופטי זה מבטיח איכות תמונה אחידה על פני כל שדה הראייה. ShangHai SILK Optical Technology Co., LTD מיישמת בקפדנות אופטימיזציה אופטית עבור עדשה זו, מה שהופך אותה לפתרון אופטי אמין לניטור תעשייתי, אבטחה היקפית ומערכות ראייה תרמיות אינפרא אדום אחרות.

תיאור מוצר מפורט

1. פרמטר

אורך מוקד וצמצם:אורך מוקד של 35 מ"מ בשילוב עם צמצם גדול F1.0. הצמצם הגדול משפר מאוד את שטף האור, שהוא קריטי ללכידת אות חלש של עדשת אינפרא אדום גל ארוך.

תאימות גלאים:מתאים לגלאי 640×512,12 מיקרומטר, המתאים בצורה מושלמת את חומרת עדשות אינפרא אדום לא מקוררות של המיינסטרים למצלמות תרמיות ברמה המונית.

אינדקס אופטי:שידור ≥92%, תאורה יחסית ≥90%, עיוות ≤‑1.5%. ציפוי אופטיקה חשופה HD מפחית אובדן השתקפות אינפרא אדום עבור עדשת ההדמיה התרמית.

מיקוד ושדה ראייה:שדה ראייה של 12.5°(H)×10.3°(V), טווח מיקוד מ-2 מטר עד אינסוף, תומך הן בבדיקה מטווח קרוב והן בתצפית למרחקים ארוכים.

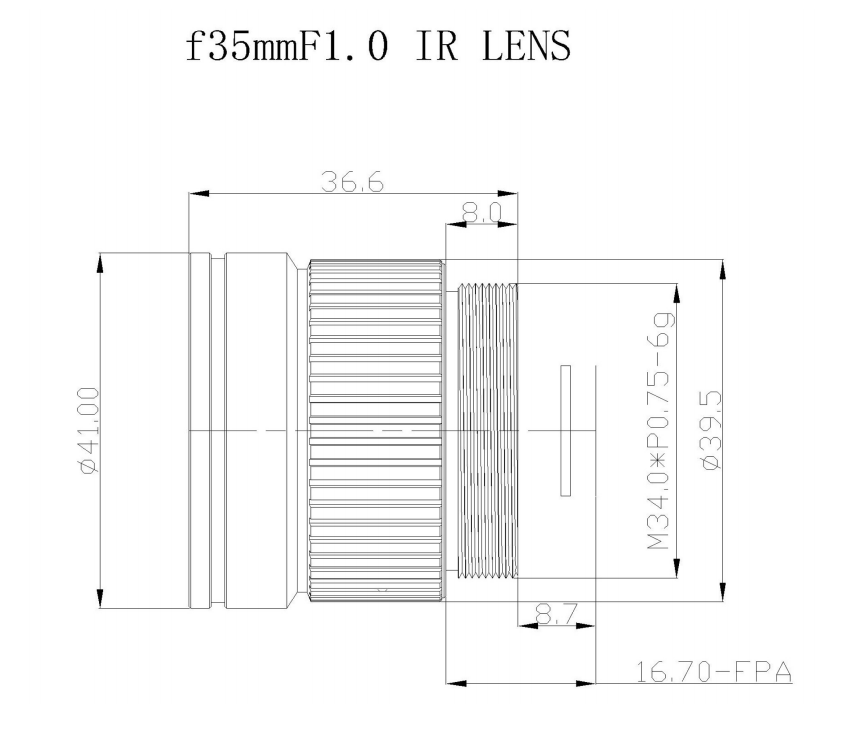

מפרט מכני וסביבתי:תושבת M34×0.75 להרכבה נוחה; דירוג עמיד למים צד קדמי IP67; טמפרטורת הפעלה-40℃ ~ +80℃. אורך גל עבודה של 8-12 מיקרומטר מתאים לדרישות ההדמיה התרמית הסטנדרטית של LWIR.

מיוצר על ידיShangHai SILK Optical Technology Co., LTD,כל פרמטר של עדשת אינפרא אדום זו מכויל לפריסה מעשית בשטח.

2. יתרונות ביצועים

ניצול אור אינפרא אדום מעולה:כעדשת הדמיה תרמית בדרגה גבוהה, ≥92% שידור ממזער אובדן אות אינפרא אדום; ציפוי HD אנטי השתקפות משפר עוד יותר את יעילות קליטת האותות עבור עדשת האינפרא אדום גל ארוך.

אחידות תמונה מעולה:≥90% תאורה יחסית מבטיחה בהירות עקבית על פני כל מסגרת התמונה, ללא פינות כהות ברורות לעדשת האינפרא אדום. עיוות של ≤‑1.5% משמר גיאומטריה אמיתית של הסצנה לניטור פלטים.

יכולת הסתגלות חיצונית קשוחה:הגנת אלמנט קדמי IP67 עבור עדשת ההדמיה התרמית עמידה בפני אבק, גשם והתזה. טמפרטורת עבודה בטווח רחב-40℃~+80℃ תומכת בפעולה יציבה בחורף קפוא ובסביבות חיצוניות בטמפרטורה גבוהה.

התאמת פוקוס גמישה:טווח מיקוד של 2m‑∞ מאפשר לעדשת האינפרא אדום הלא מקוררת לעבור בין בדיקת נקודתית לטווח קצר למעקב לטווח ארוך ללא החלפת עדשה.

ממשק סטנדרטי:תושבת חוט M34×0.75 מפשטת את שילוב המצלמה, ועוזרת ללקוחות להרכיב במהירות עדשת הדמיה תרמית זו למכשירים תרמיים מוגמרים.

ShangHai SILK Optical Technology Co., LTD מבצעת בדיקות אופטיות קפדניות עבור כל יחידה של עדשת אינפרא אדום זו לפני המסירה.

3. שדות יישום

מעקב היקפי והגנת גבולות:עדשת הדמיה תרמית זו משמשת עבור מצלמות תרמיות חיצוניות לזיהוי חדירות בכל מזג אוויר 24 שעות ביממה; עדשת האינפרא אדום בעלת הצמצם הגדול לוכדת חתימות חום ביום ובלילה ללא אור נראה.

ניטור מצב תעשייתי:עדשת האינפרא אדום הגל הארוך מתאימה לבדיקת חימום יתר של ציוד, בדיקה תרמית של ציוד רשת החשמל; יכולת IP67 מאפשרת לעדשת האינפרא אדום הלא מקוררת לעבוד באתרי תעשייה חיצוניים.

אבטחה וניטור תנועה:עדשת ההדמיה התרמית משולבת במצלמות מעקב תרמיות לניטור זרימת התנועה, אזעקת מקור חום חריג במנהרות וצידי הכביש.

מניעת שריפות ואזהרה מוקדמת:עדשת האינפרא אדום בגודל 8-12 מיקרומטר מזהה חתימות חום אש בשלב מוקדם למניעת שריפות יער וניטור סיכוני מחסנים.

תצפית תרמית הנישאת ברכב:המבנה המחוספס של עדשת הדמיה תרמית זו מתאים מערכות תרמיות לתלייה ברכב לסיור בכל מזג אוויר.

ShangHai SILK Optical Technology Co., LTD מספקת תמיכה טכנית הניתנת להתאמה אישית ללקוחות המיישמים עדשת אינפרא אדום זו בתרחישים הנזכרים לעיל.
