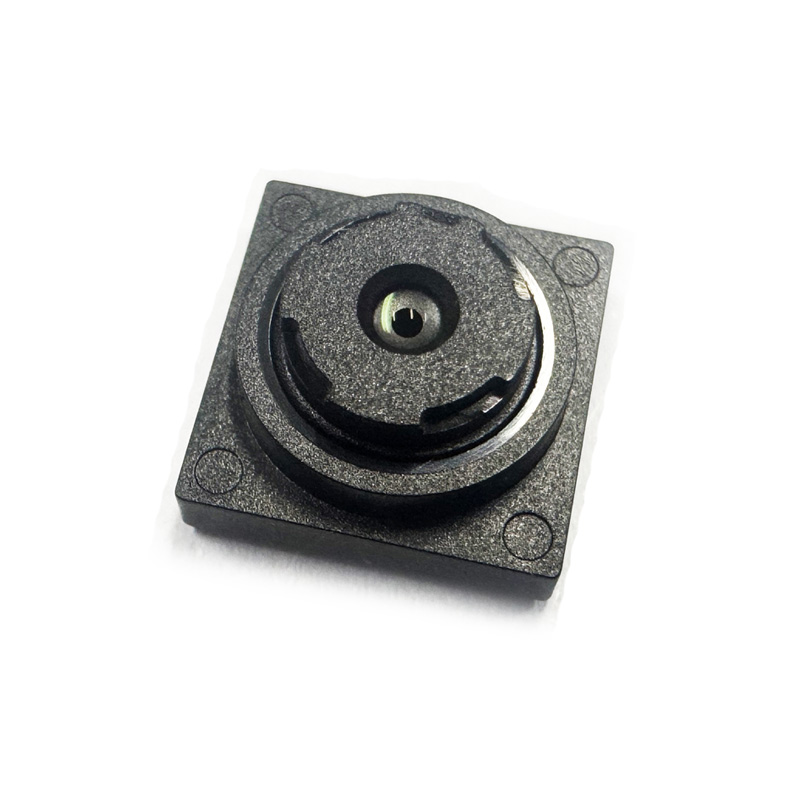

עדשת חרוט מחודדת 3.05 מ"מ

תמצית מוצר

עדשת ראיית מכונה קומפקטית זו מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, מותאמת לחיישן 1/4 אינץ' ברזולוציה של 2592*1944. בנויה עם פריסה אופטית אמינה, עדשת מיני-בורד זו מספקת ביצועי הדמיה יציבים עם3.05 מ"מאורך מוקד וצמצם F5.0. הוא תומך במעגל תמונה של 4.8 מ"מ וב-FOV באלכסון של 72 מעלות, העונה על הדרישה לתצוגה רחבה של מודולי הדמיה קומפקטיים. עיצוב עדשת העיוות הנמוך שומר על עיוות הטלוויזיה מתחת ל-1.5%, יחד עם אורך גל IRCF של 650 ננומטר לסינון הפרעות אינפרא אדום לא רצויות. TTL קצר במיוחד ב-3.6 מ"מ הופך אותו למתאים לאינטגרציה של מכשירים מוגבלים במקום. ShangHai SILK Optical Technology Co., LTD מבצעת בדיקה אופטית קפדנית עבור כל יחידה, ומבטיחה איכות אצווה עקבית עבור פרויקטים של ייצור המוני. רכיב אופטי חסכוני זה לתלייה M5.5 הוא אידיאלי עבור מערכות מצלמה משובצות בגודל קטן על פני מספר רב של תרחישים צרכניים ותעשייתיים.

תיאור מוצר מפורט

פארםeter

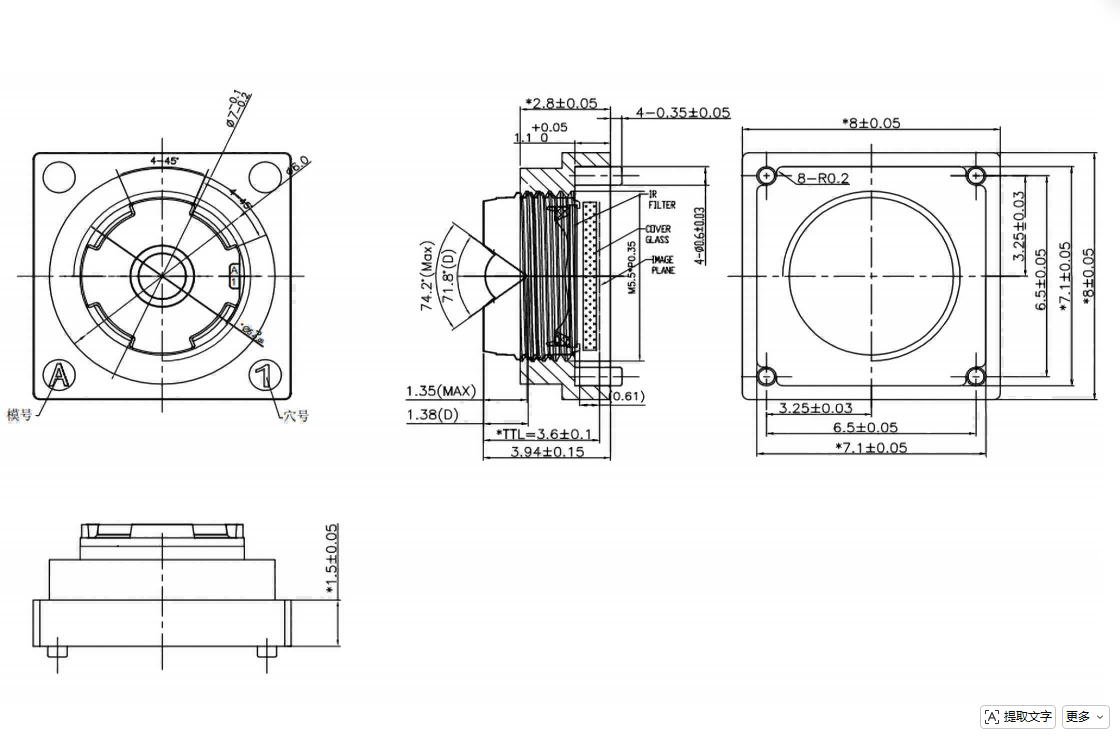

פרמטרים אופטיים ליבה: העדשה מאמצת3.05 מ"מאורך מוקד עם סובלנות של ±5%, בהתאמה לצמצם F5.0 ±5% סובלנות, איזון עומק שדה ובהירות הדמיה. TTL מגיע ל-3.6±0.1 מ"מ להרכבה קומפקטית במיוחד. אורך גל IRCF של 650 ננומטר חוסם ביעילות אור תועה אינפרא אדום לתפוקת יום בצבע אמיתי.

פורמט הדמיה ושדה ראייה: עיגול התמונה המרבי הוא Φ4.8 מ"מ, תואם באופן מושלם לחיישן COMS בגודל 1/4 אינץ' (2592*1944). FOV אלכסוני פוגע ב-72°, FOV אופקי 61°, FOV אנכי 47°, המציע כיסוי רחב למצלמות קטנות.

Distortion & Illumination & CRA: עיוות טלוויזיה ＜1.5% לשעתוק קו ישר; תאורה יחסית 42.8%±5% מבטיחה בהירות אחידה ממרכז לפינה; CRA＜32.7° תואם את זווית הקרן הראשית של חיישן פיקסל בגודל 1/4 אינץ', תוך הימנעות מווינטציה והיסט צבע.

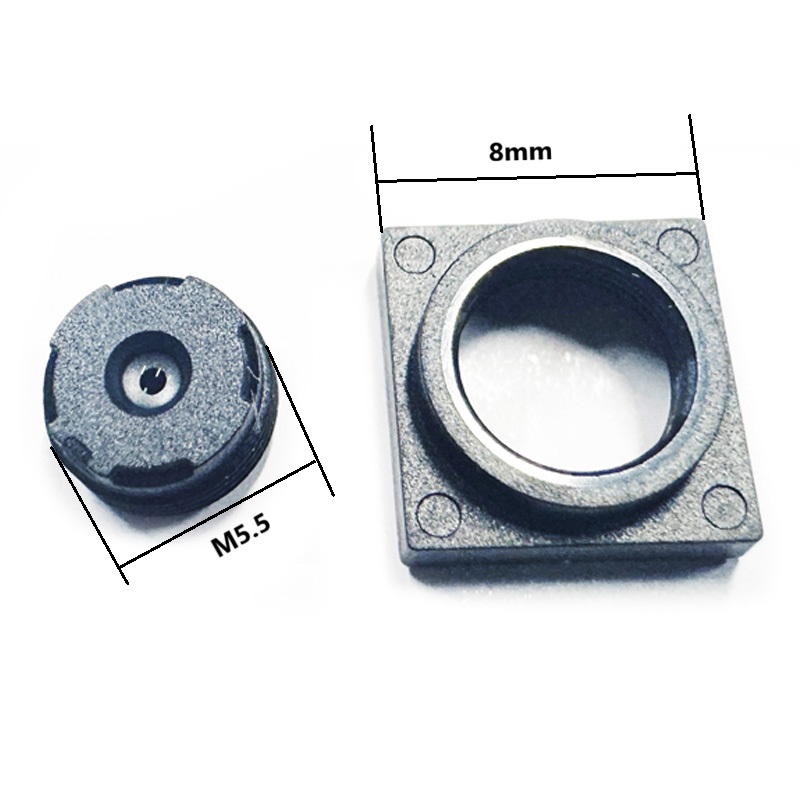

ממשק מכני: תושבת M5.5 סטנדרטית, קלה ליישור והרכבה עבור מודולי מיקרו-מצלמה.

ביצועים Advantages

ביצועים אופטיים בעלי עיוות נמוך: כעדשת עיוות נמוכה, עיוות טלוויזיה של פחות מ-1.5% מפחית את עיוות התמונה, קריטי למשימות זיהוי וסריקה.

מימד מכני קומפקטי: עדשת לוח מיני זו כוללת אורך מסלול כולל של 3.6 מ"מ בלבד, המתאימה היטב לחומרה משובצת דקיקה שבה המקום הפנימי מוגבל ביותר.

תאימות חיישן מותאמת היטב: עוצב באופן בלעדי ליישום עדשת חיישן בגודל 1/4 אינץ', עיגול התמונה בגודל 4.8 מ"מ ו-＜32.7° CRA מונעים פינות חשוכות ושינוי צבע, ומעניקים משחק מלא ליכולת הפיקסלים של החיישן.

סינון אינפרא אדום יציב: חיתוך IR של 650 ננומטר מבטל רעשי אינפרא אדום, משפר את נאמנות הצבע ללכידת אור גלוי.

איכות ייצור המוני עקבית: מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, כל עדשה עוברת בדיקות אופטיות קפדניות, מה שמבטיח עקביות פרמטרים עבור הזמנות בנפח גדול.

יישוםn שדה

מצלמות זעירות לבית חכם: השתמש בעדשת M5.5 זו עבור מצלמות ניטור פנימיות בגודל קטן, מצלמות פעמון דלת, כדי ללכוד תצוגה חיה ברורה בזווית רחבה בתוך שטח מוגבל של מעטפת.

התקני סריקה ניידים: עדשת העיוות הנמוך תומכת בסריקת ברקוד וקוד QR, ומספקת תמונה לא מעוותת לפענוח קוד מהיר.

ציוד הדמיה לביש: עדשת ה-mini board עם אורך מוקד של 3.05 מ"מ מתאימה למצלמות זעירות לבישות, מקליטים לבושים על הגוף, מספקת את הדרישה לפריסה קומפקטית.

מודולי עזר לראיית מכונה: כעדשת ראייה מכונה קומפקטית, היא פועלת לזיהוי אובייקטים פשוטים, ספירה ויזואלית וחישה עזר עם חומרת עדשת חיישן בגודל 1/4 אינץ'.

ערכות מצלמות חינוכיות וניסיוניות: רכיב אופטי חסכוני לפיתוח פרויקטים הקשורים לראייה של תלמידים.2. תמצית מוצר

עדשת ראיית מכונה קומפקטית זו מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, מותאמת לחיישן 1/4 אינץ' ברזולוציית 2592*1944. בנויה עם פריסה אופטית אמינה, עדשת לוח מיני זה מספקת ביצועי הדמיה יציבים עם אורך מוקד של 3.05 מ"מ וצמצם F5.0. היא תומכת בעיגול FOV, באלכסון של 4.72 מ"מ. דרישה לתצוגה רחבה של מודולי הדמיה קומפקטיים. עיצוב עדשות העיוות הנמוך שומר על עיוות הטלוויזיה מתחת ל-1.5%, יחד עם אורך גל IRCF של 650 ננומטר כדי לסנן הפרעות אינפרא-אדומות קצרות במיוחד ב-3.6 מ"מ. הבטחת איכות אצווה עקבית עבור פרויקטים של ייצור המוני רכיב אופטי M5.5 חסכוני זה הוא אידיאלי עבור מערכות מצלמה משובצות בגודל קטן על פני מספר רב של תרחישים צרכניים ותעשייתיים.

תיאור מוצר מפורט

פארםeter

פרמטרים אופטיים ליבה: העדשה מאמצת אורך מוקד של 3.05 מ"מ עם סובלנות של ±5%, בשילוב עם סובלנות של צמצם F5.0 ±5%, איזון עומק שדה ובהירות הדמיה. TTL מגיע ל-3.6±0.1 מ"מ להרכבה קומפקטית במיוחד. אורך גל IRCF של 650 ננומטר חוסם ביעילות אור תועה אינפרא אדום לתפוקת יום בצבע אמיתי.

פורמט הדמיה ושדה ראייה: עיגול התמונה המרבי הוא Φ4.8 מ"מ, תואם באופן מושלם לחיישן COMS בגודל 1/4 אינץ' (2592*1944). FOV אלכסוני פוגע ב-72°, FOV אופקי 61°, FOV אנכי 47°, המציע כיסוי רחב למצלמות קטנות.

Distortion & Illumination & CRA: עיוות טלוויזיה ＜1.5% לשעתוק קו ישר; תאורה יחסית 42.8%±5% מבטיחה בהירות אחידה ממרכז לפינה; CRA＜32.7° תואם את זווית הקרן הראשית של חיישן פיקסל בגודל 1/4 אינץ', תוך הימנעות מווינטציה והיסט צבע.

ממשק מכני: תושבת M5.5 סטנדרטית, קלה ליישור והרכבה עבור מודולי מיקרו-מצלמה.

יתרונות ביצועים

ביצועים אופטיים בעלי עיוות נמוך: כעדשת עיוות נמוכה, עיוות טלוויזיה של פחות מ-1.5% מפחית את עיוות התמונה, קריטי למשימות זיהוי וסריקה.

מימד מכני קומפקטי: עדשת לוח מיני זו כוללת אורך מסלול כולל של 3.6 מ"מ בלבד, המתאימה היטב לחומרה משובצת דקיקה שבה המקום הפנימי מוגבל ביותר.

תאימות חיישן מותאמת היטב: עוצב באופן בלעדי ליישום עדשת חיישן בגודל 1/4 אינץ', עיגול התמונה בגודל 4.8 מ"מ ו-＜32.7° CRA מונעים פינות חשוכות ושינוי צבע, ומעניקים משחק מלא ליכולת הפיקסלים של החיישן.

סינון אינפרא אדום יציב: חיתוך IR של 650 ננומטר מבטל רעשי אינפרא אדום, משפר את נאמנות הצבע ללכידת אור גלוי.

איכות ייצור המוני עקבית: מיוצרת על ידי ShangHai SILK Optical Technology CO., LTD, כל עדשה עוברת בדיקות אופטיות קפדניות, מה שמבטיח עקביות פרמטרים עבור הזמנות בנפח גדול.

 שדה יישום

מצלמות זעירות לבית חכם: השתמש בעדשת M5.5 זו עבור מצלמות ניטור פנימיות בגודל קטן, מצלמות פעמון דלת, כדי ללכוד תצוגה חיה ברורה בזווית רחבה בתוך שטח מוגבל של מעטפת.

התקני סריקה ניידים: עדשת העיוות הנמוך תומכת בסריקת ברקוד וקוד QR, ומספקת תמונה לא מעוותת לפענוח קוד מהיר.

ציוד הדמיה לביש: עדשת ה-mini board עם אורך מוקד של 3.05 מ"מ מתאימה למצלמות זעירות לבישות, מקליטים לבושים על הגוף, מספקת את הדרישה לפריסה קומפקטית.

מודולי עזר לראיית מכונה: כעדשת ראייה מכונה קומפקטית, היא פועלת לזיהוי אובייקטים פשוטים, ספירה ויזואלית וחישה עזר עם חומרת עדשת חיישן בגודל 1/4 אינץ'.

ערכות מצלמה חינוכיות וניסיוניות: רכיב אופטי חסכוני לפיתוח פרויקטים הקשורים לראייה של תלמידים.
