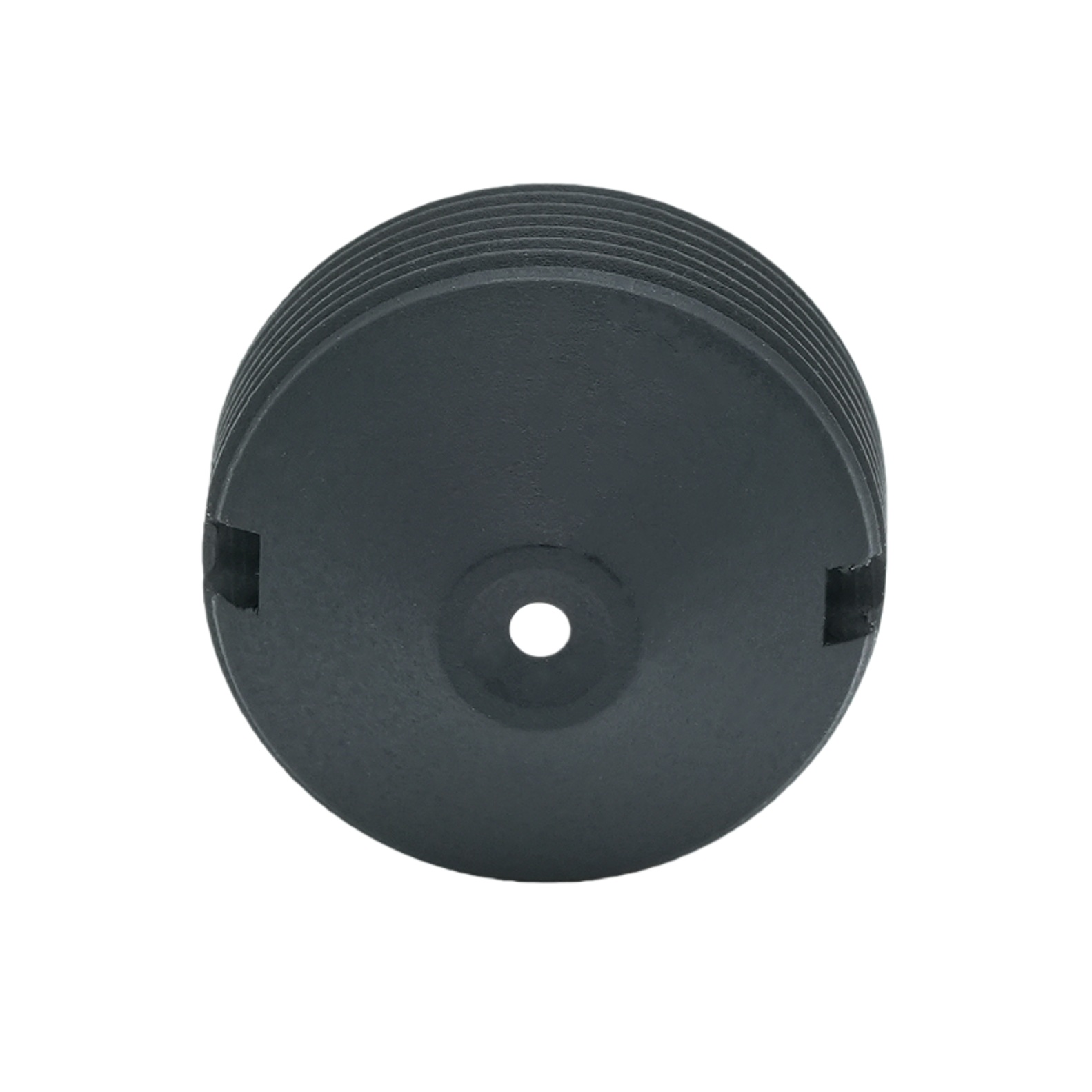

עדשת חרוט מחודדת 2.9 מ"מ

תמצית מוצר

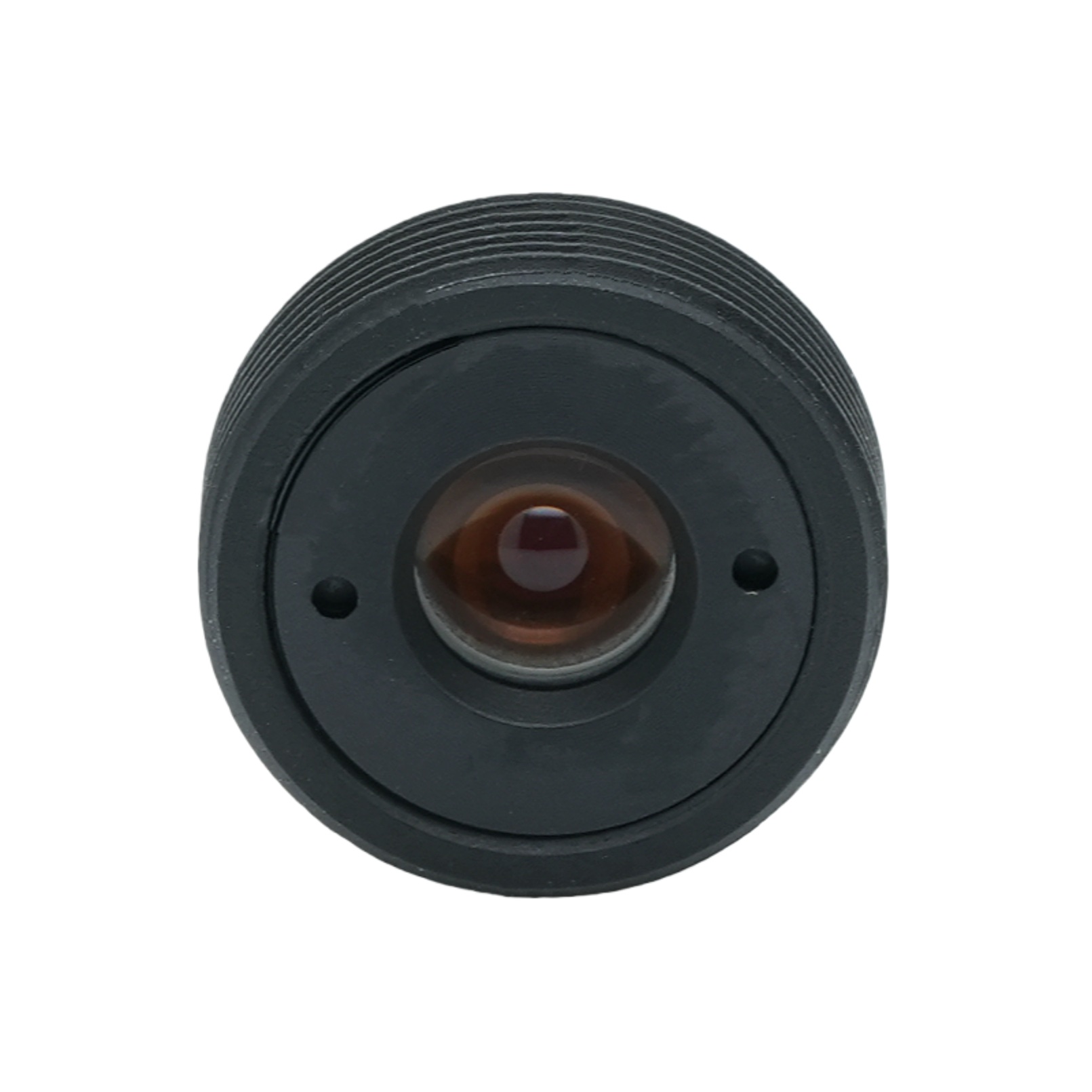

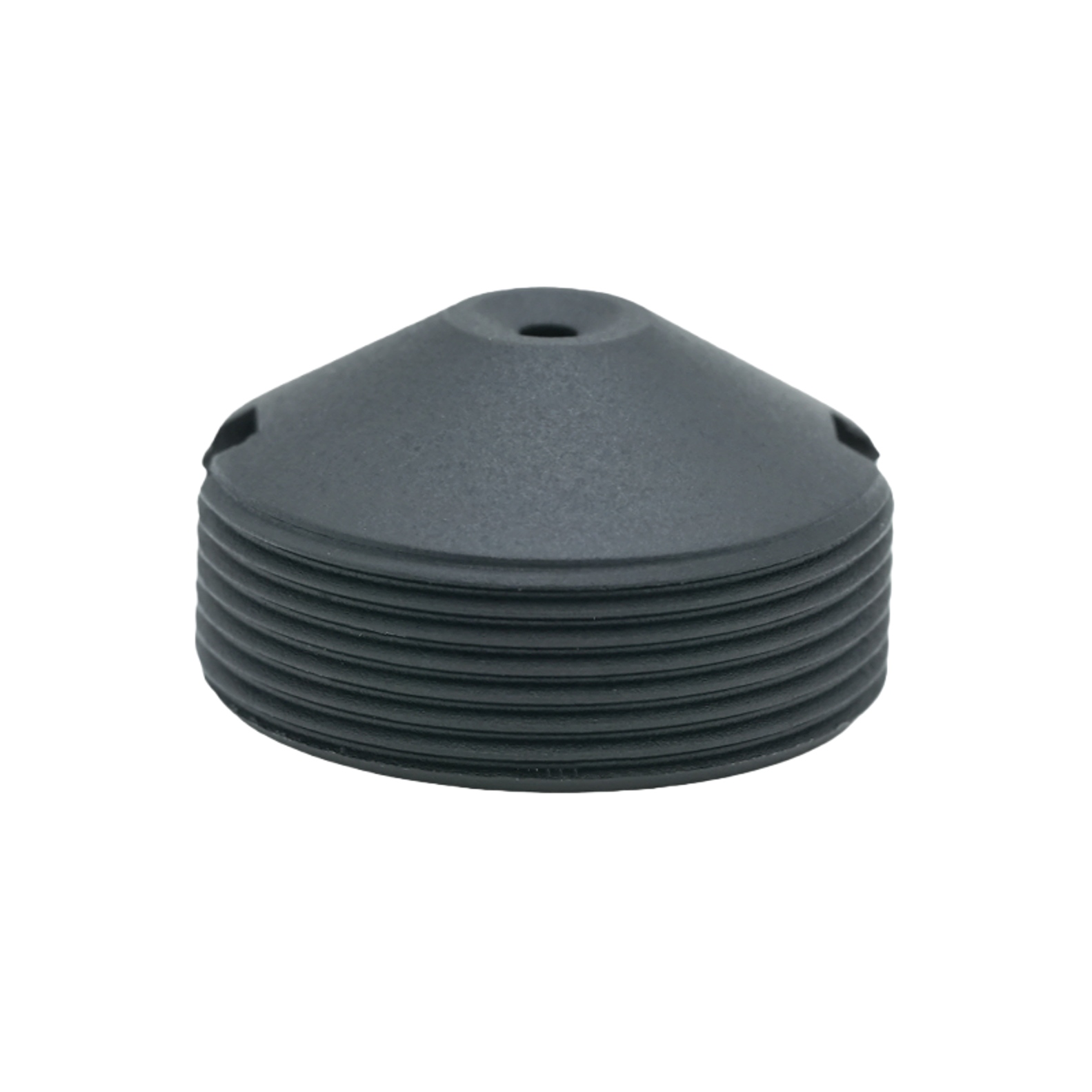

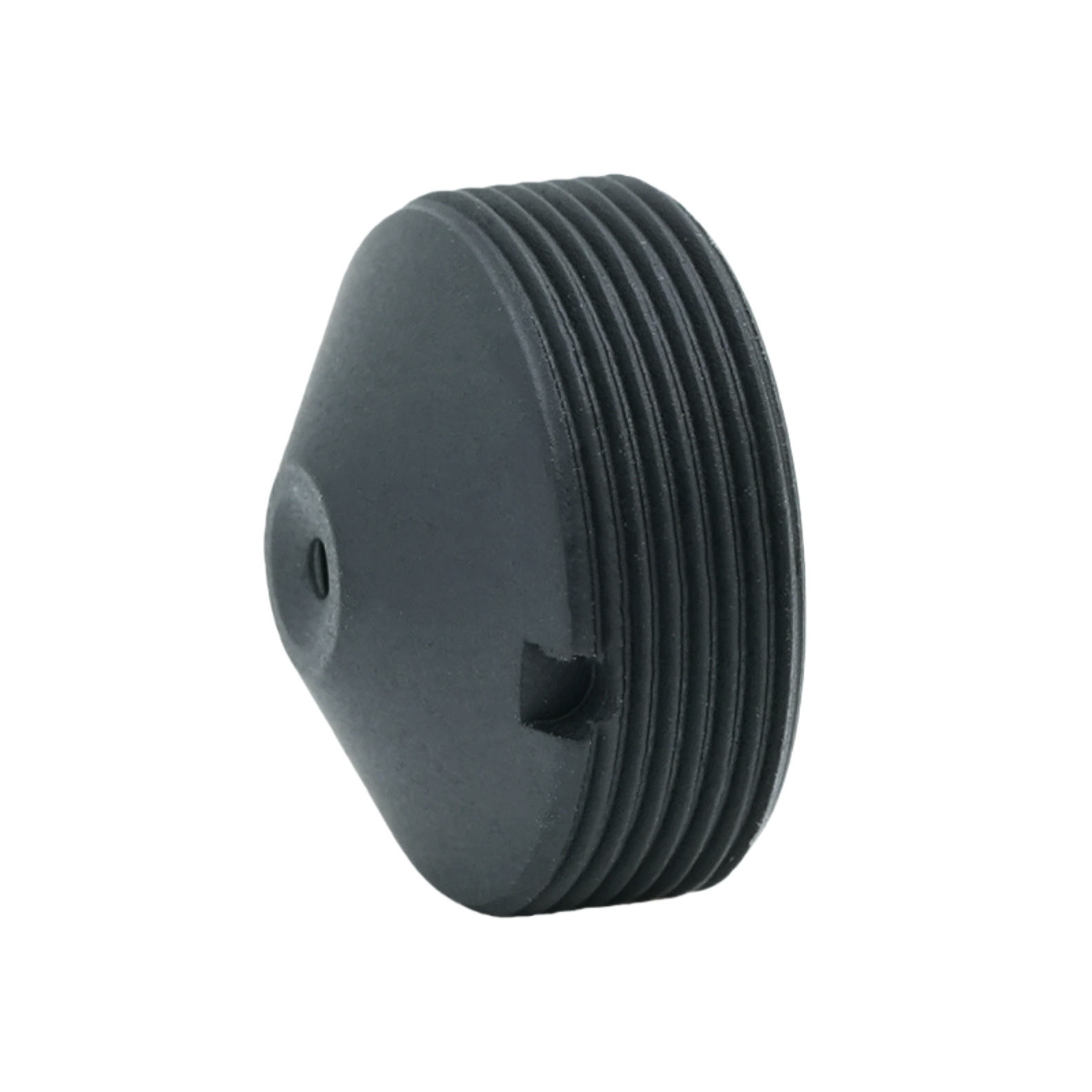

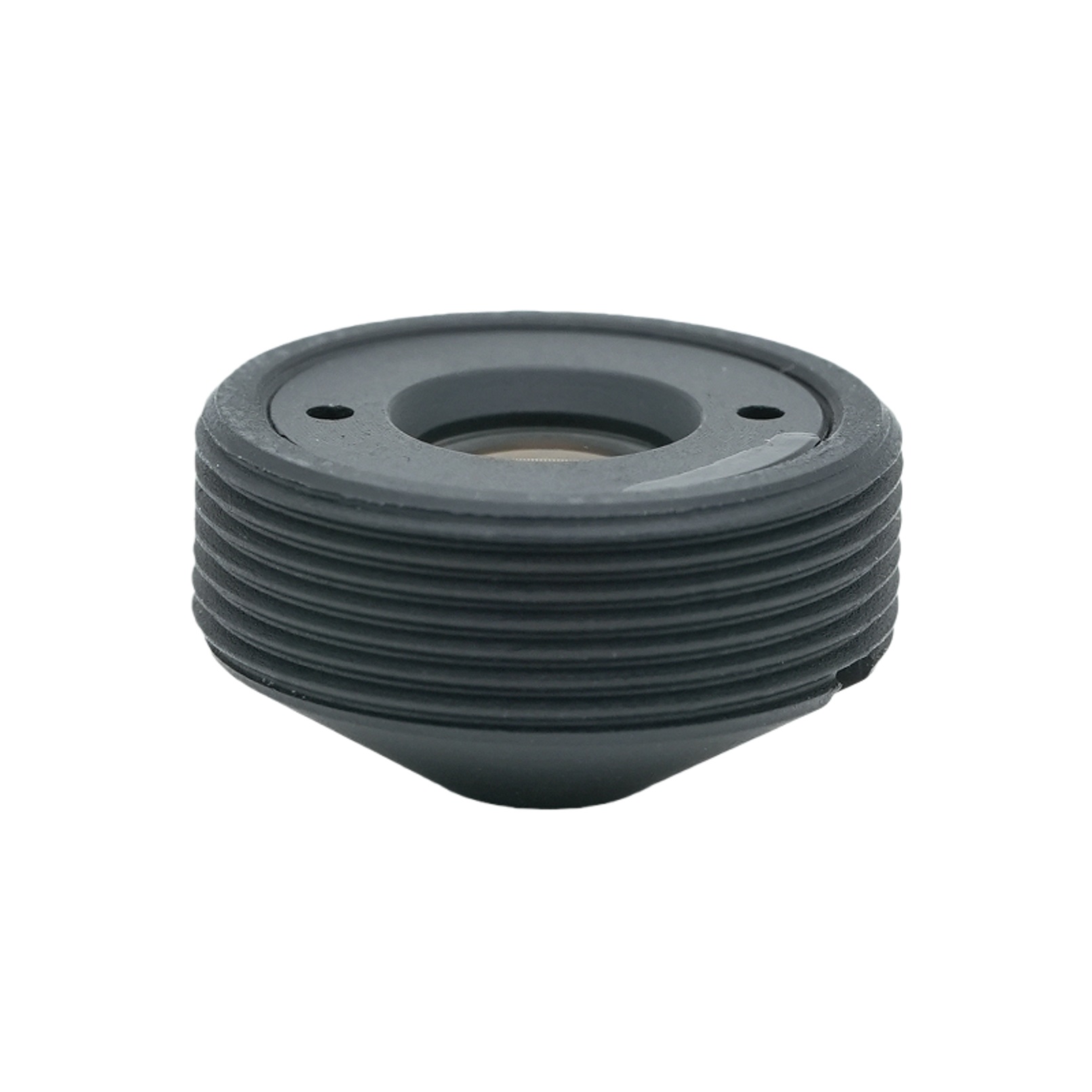

BOSHI Optical Technology מציגה את PL-02934H-M12, עדשה קבועה בעלת זווית רחבה בעלת ביצועים גבוהים המיועדת לחיישני פורמט 1/4 אינץ'. עם אורך מוקד של 2.9 מ"מ וצמצם F3.4 מהיר, עדשה זו מספקת סצנה נדיבה באלכסון של 119 מעלות עבור שדה ראייה רחב, מה שהופך אותה לשדה ראייה רחב. המבנה כולו מזכוכית (3 אלמנטים) מבטיח יציבות תרמית ואיכות תמונה עקבית בטווח טמפרטורות רחב העדשה כוללת זווית קרינה ראשית מבוקרת של פחות מ-6.63°, מה שממזער את הצללת הצבעים ושומר על דיוק הצבעים בשילוב עם חיישני CMOS מודרניים, למרות אורך רצועה גמיש של 8.9 מ"מ כולל מרחק מכני של M2. תושבות BOSHI Optical Technology איזנה בקפידה את העיצוב האופטי כדי להשיג עיוות טלוויזיה של -14.27% - ערך טיפוסי לעדשות רחבות במיוחד הניתנות לתיקון דיגיטלי - והארה יחסית של 30% בקצה, מה שמבטיח בהירות שמיש אפילו בתנאי תאורה חלשה, פתרון אבטחה של מצלמה זו. מערכות היקפיות לרכב ובדיקה תעשייתית שבהן אורך מוקד של 2.9 מ"מ וכיסוי רחב של 119° חיוניים בין אם אתם מתכננים מצלמת dashboard או מצלמת פעמון, ה-PL-02934H-M12 מציע את הביצועים האופטיים והחוסן המכאני ש-BOSHI, עם טכנולוגיית אופטית 14" ידועה עבורם. ממשקים.

תיאור מפורט של המוצר

1. ניתוח פרמטרים אופטיים

אורך מוקד (EFL): 2.9 מ"מ ±5% - אורך מוקד קצר המאפשר פרספקטיבה רחבה במיוחד, קריטי ללכידת אזורים גדולים ממרחקים קרובים. אורך מוקד זה של 2.9 מ"מ הוא הקובע העיקרי של הכיסוי הזוויתי של העדשה.

צמצם (F/NO): F3.4 ±5% - מהירות מתונה המאזנת בין תפוקת אור לעומק שדה, מתאימה לסביבות פנימיות וחיצוניות כאחד עם תאורה משתנה.

מעגל תמונה ופורמט חיישן: מעגל תמונה מקסימלי Φ4.65 מ"מ, תוכנן במיוחד עבור חיישני 1/4 אינץ' (אלכסון סטנדרטי ~4.5 מ"מ). פורמט 1/4 אינץ' מבטיח ניצול מלא של השטח הפעיל של החיישן ללא ויגנט.

שדה ראייה: אלכסוני 119°, אופקי 81.6°, אנכי 58° - שדה ראייה זה של 119° מספק חלון רחב, ומפחית את מספר המצלמות הדרושות לכיסוי פנורמי מלא.

עיוות טלוויזיה: ‑14.27% (סוג חבית) - דפוס עיוות שניתן לחיזוי וניתן לחזור עליו שניתן לתקן בקלות בתוכנה, המאפשר פלט ישר למשימות ראיית מכונה.

זווית קרינה ראשית (CRA): <6.63° - CRA נמוך התואם מערכי עדשות מיקרו-עדשות חיישנים מודרניות, מדכא דיבור צולב ושינוי צבע, במיוחד בקצוות השדה של 119°.

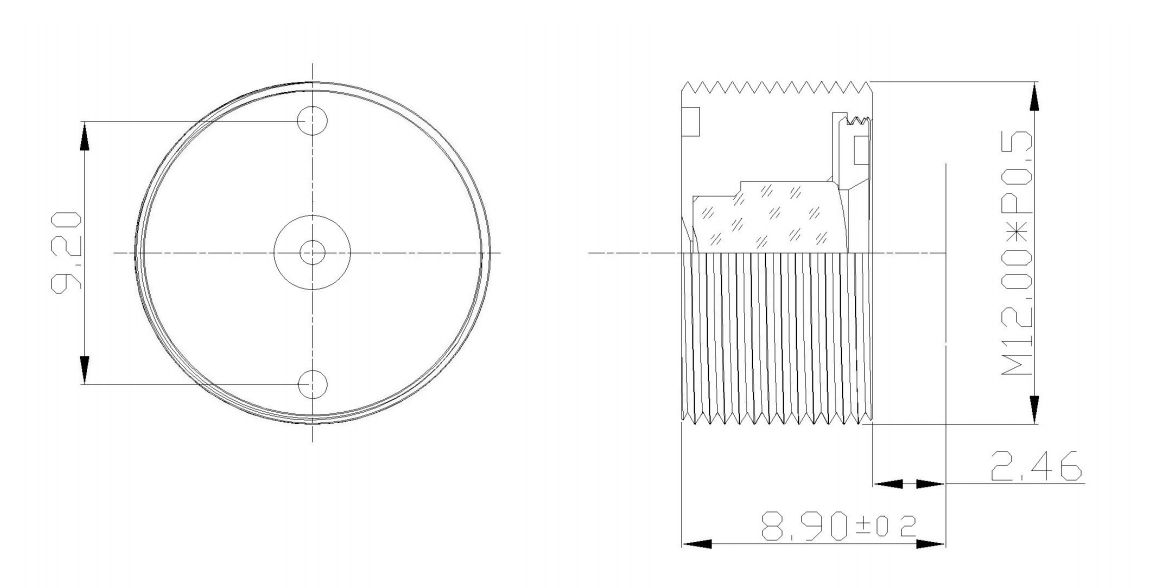

אורך מוקד אחורי מכני (BFL): 2.46 מ"מ ±0.2 - מספק מרווח מספיק למסנן בחיתוך IR או זכוכית כיסוי, תוך שמירה על טביעת רגל קומפקטית של M12.

אורך מסלול כולל (TTL): 8.90 מ"מ ±0.3 - פרופיל דק המאפשר שילוב בבתים מוגבלי מקום.

תאורה יחסית: 30.0% - מבטיחה שבהירות הפינות תישאר מקובלת, מה שמקל על זיהוי קצה אמין ביישומי מעקב ורכב.

הרכבה: חוט M12 (סטנדרטי) - מציע חיבור מכאני מהיר ותאימות רחבה עם מחזיקי עדשות מהמדף.

2. יתרונות ביצועים

עיוות רחב במיוחד אך ניתן לתיקון: עיוות הטלוויזיה של -14.27% הוא בחירה עיצובית מכוונת לאופטיקה רחבה. במקום לנסות אפס עיוות (מה שיגדיל את הגודל והעלות), טכנולוגיית BOSHI Optical מספקת פרופיל עיוות עקבי ביותר שניתן לפצותו במלואו על ידי עיבוד תמונה דיגיטלי, תוך שמירה על יתרון אורך המוקד של 2.9 מ"מ מבלי להקריב רזולוציה היקפית.

CRA נמוך עבור תאימות חיישנים: עם זווית קרינה ראשית מתחת ל-6.63°, העדשה פועלת בצורה חלקה עם חיישני 1/4 אינץ' בעלי בארות פיקסלים רדודות. זה ממזער וימנטציה ואי אחידות צבע, ומבטיח שתמונות שצולמו בשדה הראייה המלא של 119° ישמרו על איזון צבע טבעי ממרכז לפינה.

מבנה זכוכית יציבה תרמית: עיצוב 3-אלמנטים שכולו זכוכית (לא פלסטיק) מבטיח מיקוד ורזולוציה יציבים מעל טמפרטורות מ-20°C עד +70°C, מה שהופך אותו לאמין עבור מעקב חיצוני ומצלמות בתוך רכב שבהם תנודות טמפרטורה שכיחות.

שילוב קומפקטי: תושבת TTL ו-M12 בגודל 8.9 מ"מ מאפשרת החלפה ישירה של מודולי מצלמה קיימים. מרחק המוקד האחורי המכני של 2.46 מ"מ מותיר מקום למסננים אופציונליים, בעוד שצמצם F/3.4 מציע עומק שדה טוב לאובייקטים שנע בין 0.3 מ' לאינסוף, מה שמפחית את הצורך במנגנוני מיקוד אוטומטי.

תאורה עקבית: למרות שהתאורה היחסית היא 30%, זה אופייני לעדשת 119°; ניתן לפצות על הגלגול ההדרגתי על ידי חיזוק חיישן או תיקון הצללה דיגיטלי. מספר ה-F הנמוך של העדשה מבטיח בהירות מרכזית נאותה, ומאפשר תמונות ניתנות לשימוש גם בתנאי 10 לוקס.

3. אזורי יישום

מעקב ואבטחה: מצלמות כיפה, צופי דלת וצגי מסדרון נהנים משדה הראייה של 119° כדי לכסות שטחים רחבים עם יחידה אחת. אורך המוקד של 2.9 מ"מ אופטימלי לניטור פנימי שבו יש לתפוס את פינות החדר ללא כתמים עיוורים. תושבת ה-M12 מפשטת התאמה מחדש לתוך בתי אבטחה קיימים.

רכב וניידות: מערכות ראייה היקפיות, מצלמות מנקודה מתה ומצלמות ראייה אחוריות לכלי רכב מנצלות את האלכסון הרחב של 119° כדי למנוע אזורים עיוורים. מבנה הזכוכית המחוספס והביצועים האופטיים היציבים מעל הטמפרטורה מתאימים לדרישות ההסמכה לרכב.

ראיית מכונה ורובוטיקה: לזיהוי עצמים, ניווט והנחיית בחירה ומקום, העיוות הצפוי של העדשה וה-CRA הנמוך מאפשרים מדידה מטרית מדויקת לאחר תיקון. ה-TTL הקומפקטי בגודל 8.9 מ"מ מאפשר שילוב במטעני מזל"טים או סורקים כף יד.

אלקטרוניקה לצרכן: פעמוני דלת חכמים, אוזניות VR/AR ומצלמות ועידה ב-360° ממנפים את תאימות החיישן בגודל 1/4 אינץ' ושדה ראייה רחב כדי לספק חוויות סוחפות. צמצם F/3.4 מספק עומק שדה מספיק לזיהוי פנים במרחקים משתנים.

IoT תעשייתי וחזון משובץ: עם אורך המוקד הקבוע וממשק ה-M12 הפשוט שלה, עדשה זו היא אידיאלית עבור מערכות בדיקה בקווי ייצור, שבהן מבט של 119 מעלות יכול לבדוק לוחות PCB גדולים או משטחי אריזה במסגרת אחת. הטכנולוגיה האופטית של BOSHI תומכת בהתאמה אישית של אורך המוקד האחורי המכני כדי להתאים למשקפי כיסוי חיישן שונים, מה שמרחיב עוד יותר את הרבגוניות של העדשה.

לאורך כל היישומים הללו, תכונות הליבה - אורך מוקד של 2.9 מ"מ, צמצם F/3.4, פורמט חיישן 1/4 אינץ', שדה ראייה של 119°, עיוות טלוויזיה נמוך, זווית קרינה ראשית מבוקרת ותליית M12 - מבטיחות שהעדשה של BOSHI Optical Technology מספקת בחירה עקבית ואיכותית ליצירת הדמיה של מוצר זה תוך מאמץ מינימלי לאחר עיבוד מנוע. איזון בין כיסוי רחב, גודל קומפקטי ויעילות עלות.
