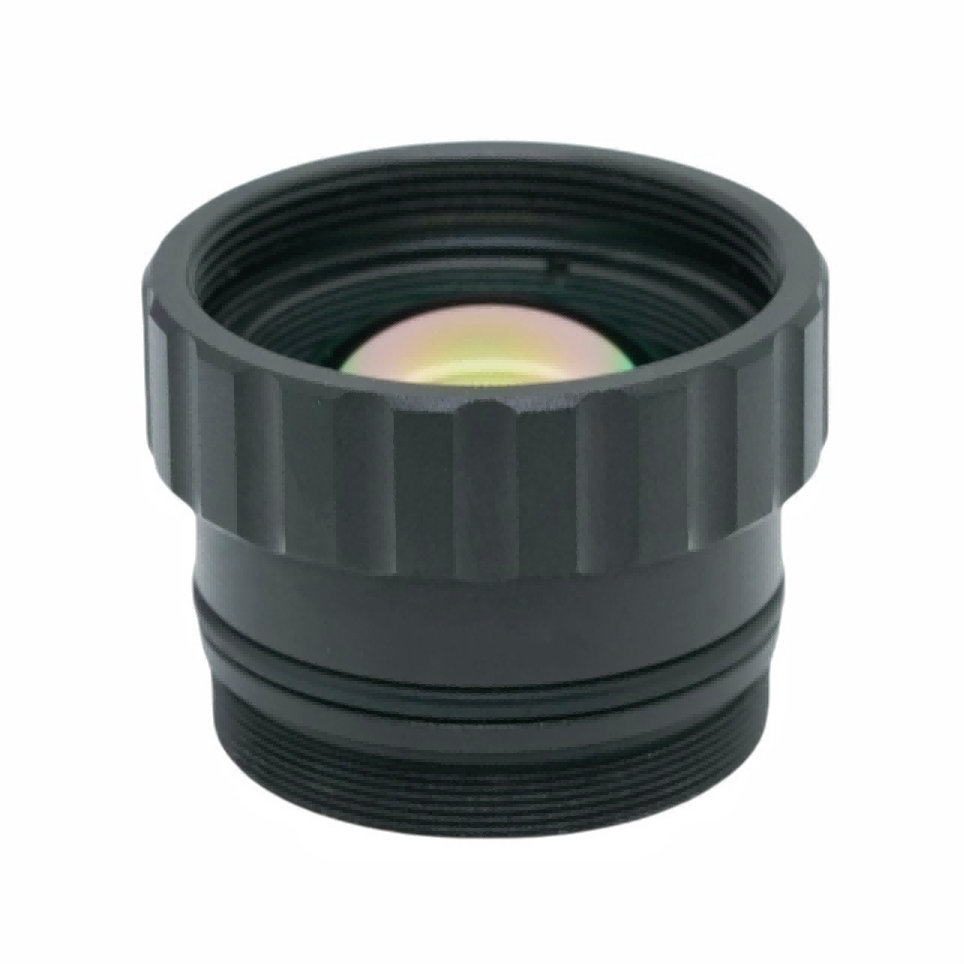

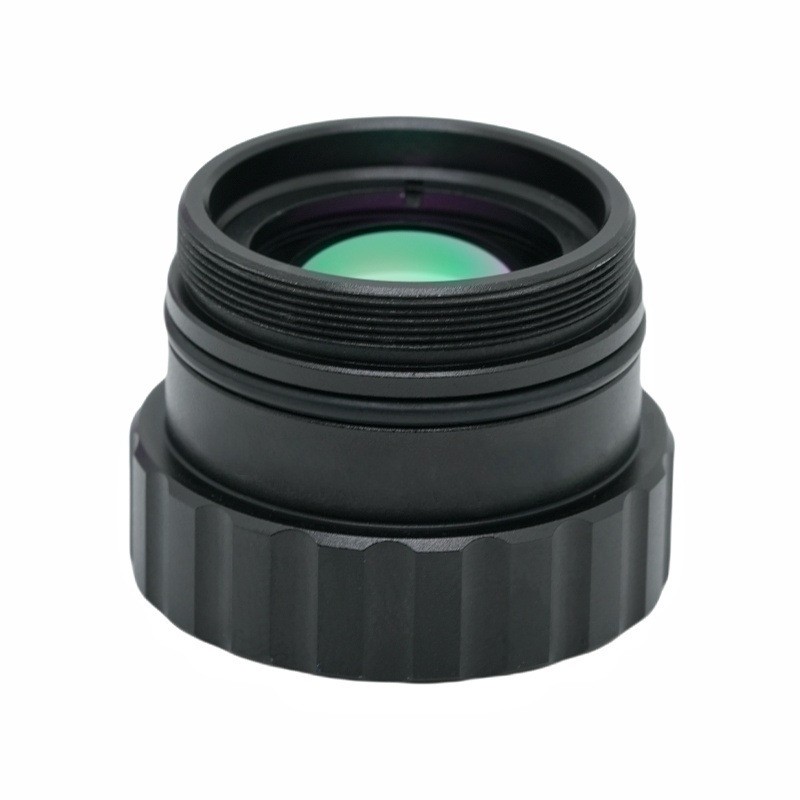

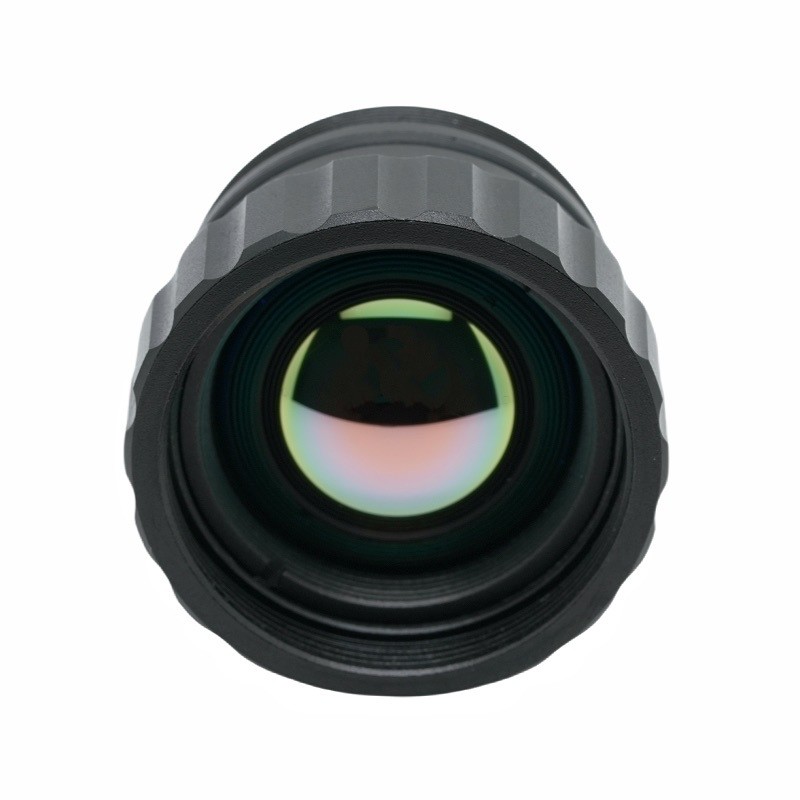

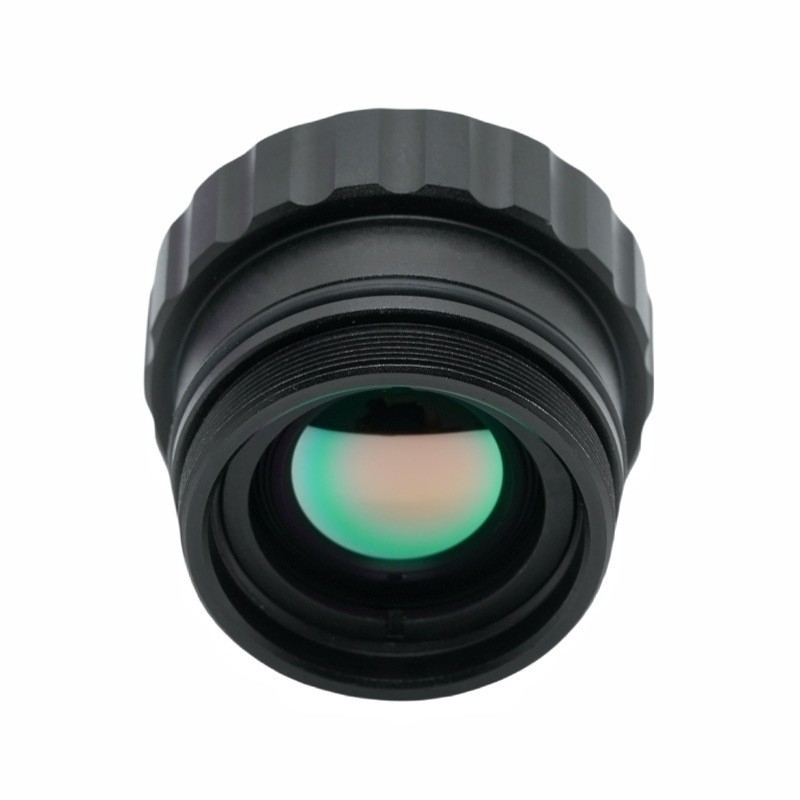

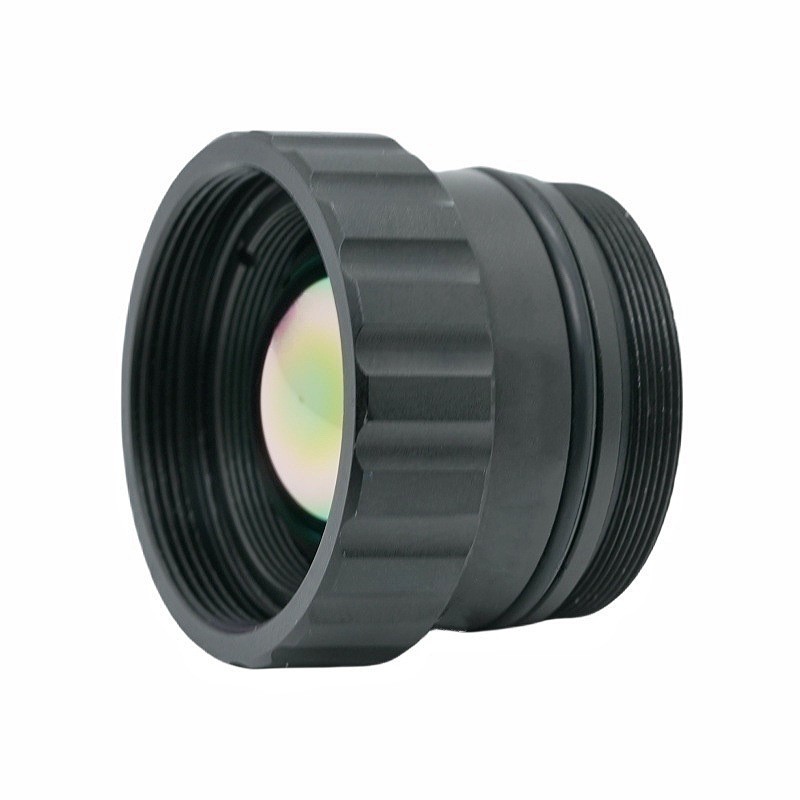

תיאור המוצרעדשת AR בגודל 19 מ"מ F1.0 M22 12um AR עם גל ארוך אינפרא אדום עדשת הדמיה תרמית
עדשת BOSHI הוא יצרן, ספק ויצואן של עדשות M12 מובילות בסין. הקפדה על החתירה לאיכות מושלמת של מוצרים, כך שעדשת M12 הסטנדרטית שלנו הייתה מרוצים על ידי לקוחות רבים. עיצוב אקסטרים, חומרי גלם איכותיים, ביצועים גבוהים ומחיר תחרותי הם מה שכל לקוח רוצה, וזה גם מה שאנחנו יכולים להציע לכם. אנו נספק לך את השירות הטוב ביותר לאחר המכירה ואספקה ​​בזמן.

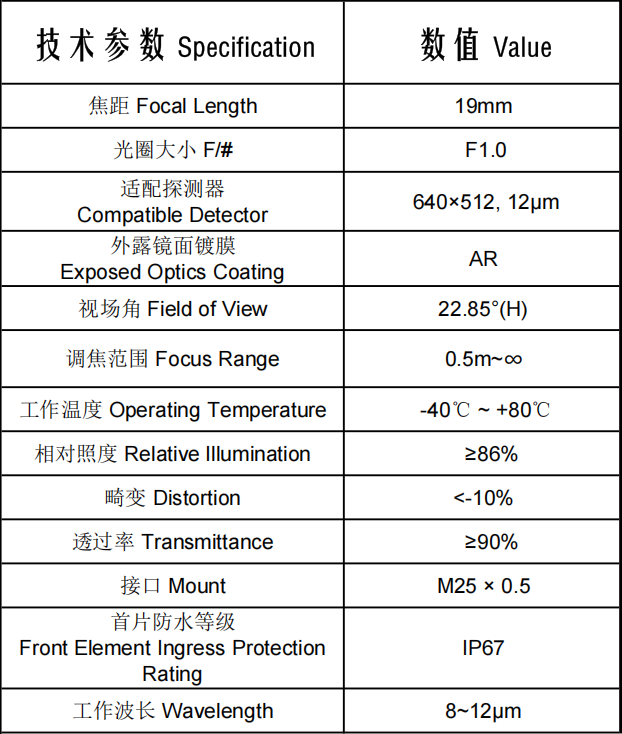

I. פרשנות מפורטת של פרמטרי ליבה

1. פירוט פרמטרים מעמיק

1. אורך מוקד 19 מ"מ, צמצם גדול במיוחד F1.0

F1.0 הוא צמצם גדול נדיר בקרב עדשות LWIR, המספק שטף אור גבוה בהרבה מדגמי F1.4/F1.8 רגילים ומשפר משמעותית את יחס האות לרעש עבור מקורות חום חלשים בטמפרטורה נמוכה.

אורך המוקד באורך 19 מ"מ מצמצם את שדה הראייה ומגדיל מטרות רחוקות, המתמחה למדידת טמפרטורה עדינה למרחקים ארוכים ומעקב הדורשים זיהוי פרטים ברורים.

2. אורך גל פעולה: 8~12μm

חלון שידור אטמוספרי סטנדרטי עבור אינפרא אדום עם גלים ארוכים, תואם לליבות מצלמה תרמיות לא מקוררות של תחמוצת ונדיום להדמיה תרמית ומדידות טמפרטורה של גופי אדם, ציוד חשמלי ומכונות.

3. גלאי תואם: 640×512, 12μm פיקסלים

מתאים לליבות אינפרא-אדומות מיינסטרים תעשייתיות לא מקוררות של Guide, Hikvision, Dahua, Dali ויצרנים אחרים. גובה הפיקסלים של 12 מיקרומטר מאזן בין רזולוציית ההדמיה לבין עלות הציוד הכוללת.

4. שדה ראייה אופקי: 22.85°

מאפיין FOV צר: מטרות נראות גדולות יותר במרחקי תצפית שווים, וחושפות פרטים תרמיים עדינים מרחוק. מותאם לניטור למרחקים ארוכים בנקודה קבועה ולא לכיסוי פנורמי רחב.

5. טווח מיקוד: 0.5 מ' ~ ∞

מרחק מיקוד מינימלי קצר במיוחד של 0.5 מטר מאפשר בדיקה מקרוב של רכיבים זעירים, בעוד מיקוד אינסוף תומך בסיורים ארוכי טווח, המכסה הן בדיקות תרמיות של מיקרו-רכיבים והן בדיקה מרחוק בשטח גדול בעדשה אחת.

2. מדדי ליבה של איכות תמונה

1.AR ציפוי נגד השתקפות על אופטיקה חשופה + שידור ≥90%

ציפוי מותאם אישית נגד השתקפות מותאם לרצועת 8-12μm. העברת הגל המלא של ≥90% עולה על הממוצע בתעשייה של 70%~85%, וממקסמת את לכידת אנרגיית האינפרא אדום לזיהוי כתמי חום חלשים, עם מינימליות של בוהק ותמונות רפאים באור עז.

2. תאורה יחסית ≥86%

פינות התמונה שומרות על 86% מהבהירות המרכזית עם ירידה זניחה בהירות הקצה. המסגרת האחידה מבטלת שגיאות קריאת טמפרטורה בקצוות ומונעת עליות רעש הנגרמות מהבהרת תוכנה מאולצת של אזורים היקפיים במהלך סריקה בשטח גדול.

3. עיוות < -10%

הערך השלילי מצביע על עיוות חבית, פשרה שכיחה לעדשות אינפרא אדום ארוכות-צרות-FOV. הוא מקריב ליניאריות גיאומטרית קלה כדי להשיג שידור מעולה והארה יחסית. עדשה זו מותאמת לזיהוי טמפרטורה וזיהוי יעדים, לא למדידה ממדית ברמת דיוק גבוהה.

3. עיצוב סביבתי ומכני

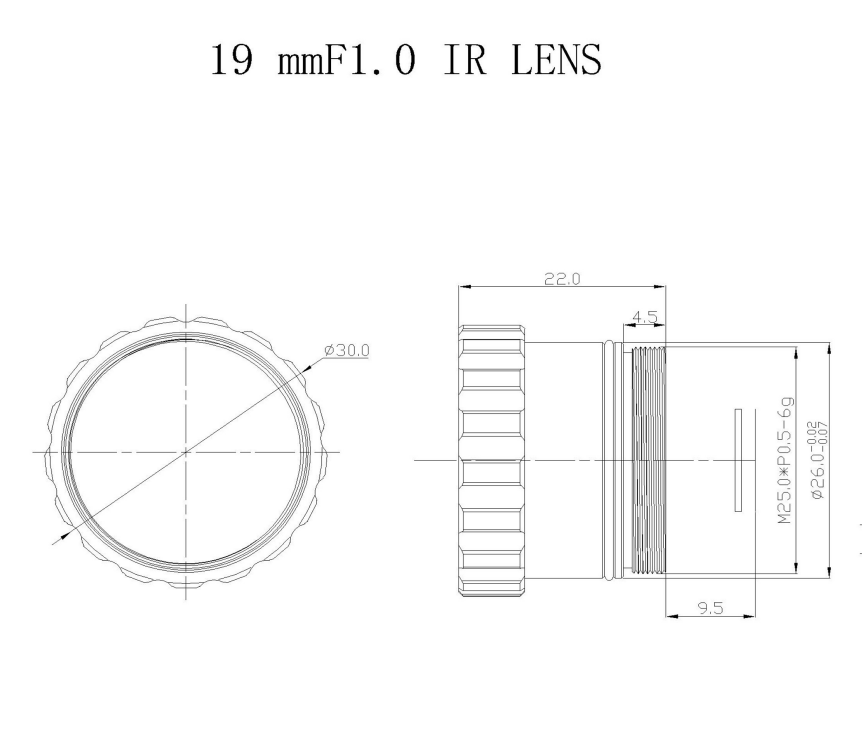

1. הרכבה: M25 × 0.5

ממשק הברגה סטנדרטי המוקדש לעדשות אינפרא אדום בעלות פוקוס ארוך, המציע אינטגרציה חלקה עם כל ליבות המצלמה התרמית באורך גל 640 פיקסלים.

2. דירוג הגנה מפני כניסת אלמנט קדמי: IP67

הגנה מובנית אטומה לאבק ועמידה למים לאלמנט העדשה הקדמית. ניתן לפרוס אותו בחוץ ללא חלונות הגנה נוספים, עמיד בפני התזות גשם וסופות חול תוך פישוט העיצוב המבני של מכשירים חיצוניים.

3. טמפרטורת הפעלה: -40℃ ~ +80℃

טווח סבילות לטמפרטורות רחב במיוחד המכסה חורפים צפוניים קפואים, חום קיץ סוער וסדנאות תעשייתיות בטמפרטורה גבוהה. הוא שומר על מיקוד יציב וציפוי שלם ללא דה למינציה או ביטול מיקוד תחת תנודות טמפרטורה קיצוניות לפעולה כל השנה מסביב לשעון.

II. יתרונות ביצועי ליבה

יתרון 1: העברת אור אינפרא אדום מובילה: F1.0 צמצם גדול + ≥90% שידור גבוה במיוחד

מעט עדשות אינפרא אדום בעלות פוקוס ארוך ומפרט מקביל מגיעות ל-90% שידור. בשילוב עם הצמצם הגדול במיוחד F1.0, הוא מספק רגישות מובילה בתעשייה לאיתור מקורות חום חלשים למרחקים ארוכים כגון התחממות קלה של חוטים ועליית טמפרטורת ציוד נסתרת, עם הדמיה חדה של מטרות בטמפרטורה נמוכה.

יתרון 2: אחידות מסגרת מעולה לקריאת טמפרטורת קצה מדויקת

התאורה היחסית הגבוהה במיוחד של ≥86% ממזערת את הנחת הבהירות בפינות התמונה. בעת סריקת מערכים גדולים של ציוד כמו פאנלים פוטו-וולטאיים וארונות מתג, ערכי הטמפרטורה בקצוות המסגרת נשארים עקביים ללא סטייה ברורה.

יתרון 3: מיקוד דו-טווח עבור תרחישי מאקרו ומרחקים ארוכים

יכולת מיקוד קרוב של 0.5 מטר מאפשרת בדיקה תרמית של לוחות מעגלים, מסופי חיווט זעירים ומסבים, בעוד מיקוד אינסוף למרחקים ארוכים תומך בסיורים של קילומטרים רבים. עדשה אחת ממלאת הן בדיקת מיקרו-רכיבים מדויקת והן בדיקה מרוחקת של נקודות קבועות.

יתרון 4: יציבות חיצונית בכל מזג אוויר ויציבות בטמפרטורה רחבה

הגנת עדשה קדמית IP67 בשילוב עם טמפרטורת הפעלה רחבה של -40~+80℃ מאפשרת פריסה ישירה בסביבות קשות כולל מוקשים, תחנות משנה, שממה ומנהרות, ללא סיכון להיסחפות פוקוס או קילוף ציפוי בטמפרטורות קיצוניות.

יתרון 5: FOV צר עם פוקוס ארוך עבור פרטים ממרחקים ארוכים

בהשוואה לעדשות 13 מ"מ קצרות יותר, אורך המוקד של 19 מ"מ ו-FOV הצר של 22.85 מעלות מספקים הגדלה גבוהה יותר של מטרה באותו מרחק, אידיאלי לזיהוי פגמים תרמיים זעירים, כולל מבודדים פגומים, חוטי חוטים שבורים ונקודות חמות של ציוד עדינות מרחוק.

III. שדות יישום יעד

1. בדיקת רשת חשמל (יישום ראשוני)

· מדידת טמפרטורה למרחקים ארוכים עבור קווי תמסורת ועמודים במתח גבוה: אורך המוקד באורך 19 מ"מ מגדיל את המבודדים ומפרקי החוטים במרחק של אלפי מטרים, בעוד ששידור גבוה F1.0 לוכד פגמים קלושים של התחממות יתר. הגנת IP67 וסבילות טמפרטורה רחבה מתאימות לתחנות משנה חיצוניות הרריות.

· זיהוי נקודות חמות בפאנל PV: תאורה יחסית גבוהה מבטיחה קריאת טמפרטורה מדויקת על פני קצוות הפאנל, ו-≥90% שידור מזהה נקודות חמות של סוללה חלשות.

· בדיקה תרמית מדויקת של מתגים ושנאים במתח גבוה: מיקוד מינימלי של 0.5 מטר תומך בסריקה מקרוב של חריגות טמפרטורה נסתרות ברכיבים חשמליים קומפקטיים.

2. תחזוקה חזויה עבור ציוד תעשייתי מדויק

· ניטור מרחוק של מנועים, מיסבים ומכונות מתכות: סובל טמפרטורות סביבה של עד +80℃ כדי לסרוק קווי ייצור מלאים מרחוק ולהתראה מראש כשלי התחממות יתר.

· בדיקת רכיבים אלקטרוניים וארונות סוללות לאחסון אנרגיה: מיקוד מאקרו באורך 0.5 מ' מצביע על חריגות תרמיות עדינות במעגלים ובתאי סוללה.

· סיור דליפת חום עבור צינורות כימיים למרחקים ארוכים ומיכלי אחסון: סורק מסלולי צנרת מלאים מרחוק כדי לזהות נזקי בידוד קלים ונקודות אובדן חום.

3. אבטחה חיצונית לטווח ארוך ומעקב גבולות

· אזהרה מוקדמת היקפית בנקודה קבועה לשדות נפט, מוקשים ופארקים תעשייתיים: נעילות FOV צרות על גבעות רחוקות וקירות גבול כדי לזהות חודרים של כוח אדם וכלי רכב לפי החתימות התרמיות שלהם.

· ראיית לילה לכל מזג אוויר להגנה על גבולות וחופים: עמידות בטמפרטורה נמוכה -40℃ מתאימה לשממה קפואה, והגנת IP67 מספקת הדמיה יציבה באמצעות גשם, שלג וסופות חול.

4. ניטור אינפרא אדום רכוב על רכבת ורכב

· בדיקה תרמית למרחקים ארוכים של חוטי מגע של רכבת מהירה: אורך מוקד ארוך מגדיל את הכבלים העיליים כדי לזהות התחממות יתר בקווי מגע וחומרה למיקום; העדשה הקדמית מתנגדת לערפל ואבק מסביבות מנהרה ללא ערפול.

· בדיקת טמפרטורה מרחוק של מסילות ומחברי פלדה, בתוספת סיוע לראיית לילה במיקוד ארוך למערכות המשולבות.

5. מניעת שריפות יער וניטור משאבי טבע

ניטור שריפות יער באמצעות יחידות הטיית קרקע או מל"טים: מזהה עשן מוקדם החבוי ביערות במרחק של מספר קילומטרים. שידור גבוה לוכד מקורות אש חלשים בטמפרטורה נמוכה עבור התרעה מוקדמת מתקדמת על שריפות.

6. בדיקת חירום של ציוד מיוחד

תצפית תרמית למרחקים ארוכים של זירות שריפה, סינון סכנות נסתרות בטמפרטורה גבוהה במחסנים גדולים וניטור תרמי מרחוק של מכונות נמל כבדות.

IV. הסבר פשרה במוצר (הערת הגבלה)

עיוות החבית המשמעותי (<-10%) הופך את העדשה הזו ללא מתאימה ליישומים הדורשים מדידה ממדית או מיפוי גיאומטרי ברמת דיוק גבוהה. העיצוב האופטי שלו נותן עדיפות לשידור, אחידות הקצוות ורגישות זיהוי הטמפרטורה למרחקים ארוכים, מותאם אך ורק עבור תרחישי מדידה תרמית וזיהוי מטרות.
