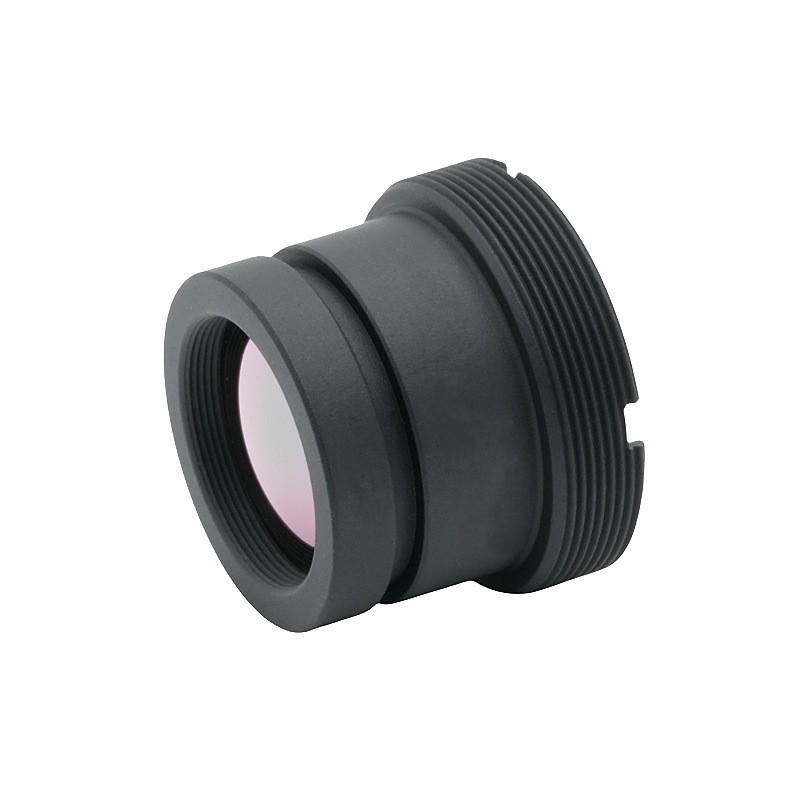

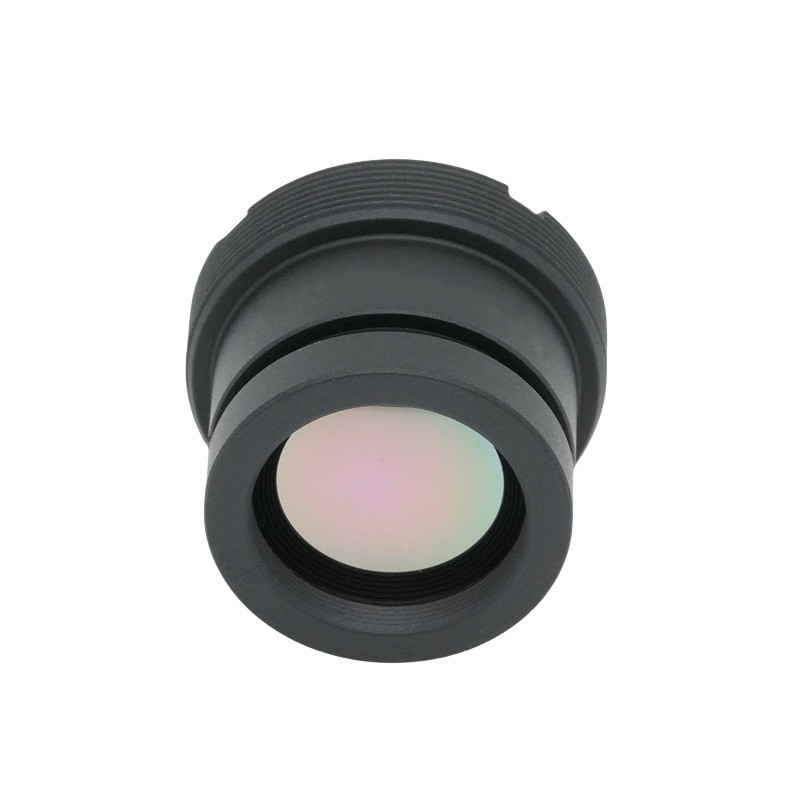

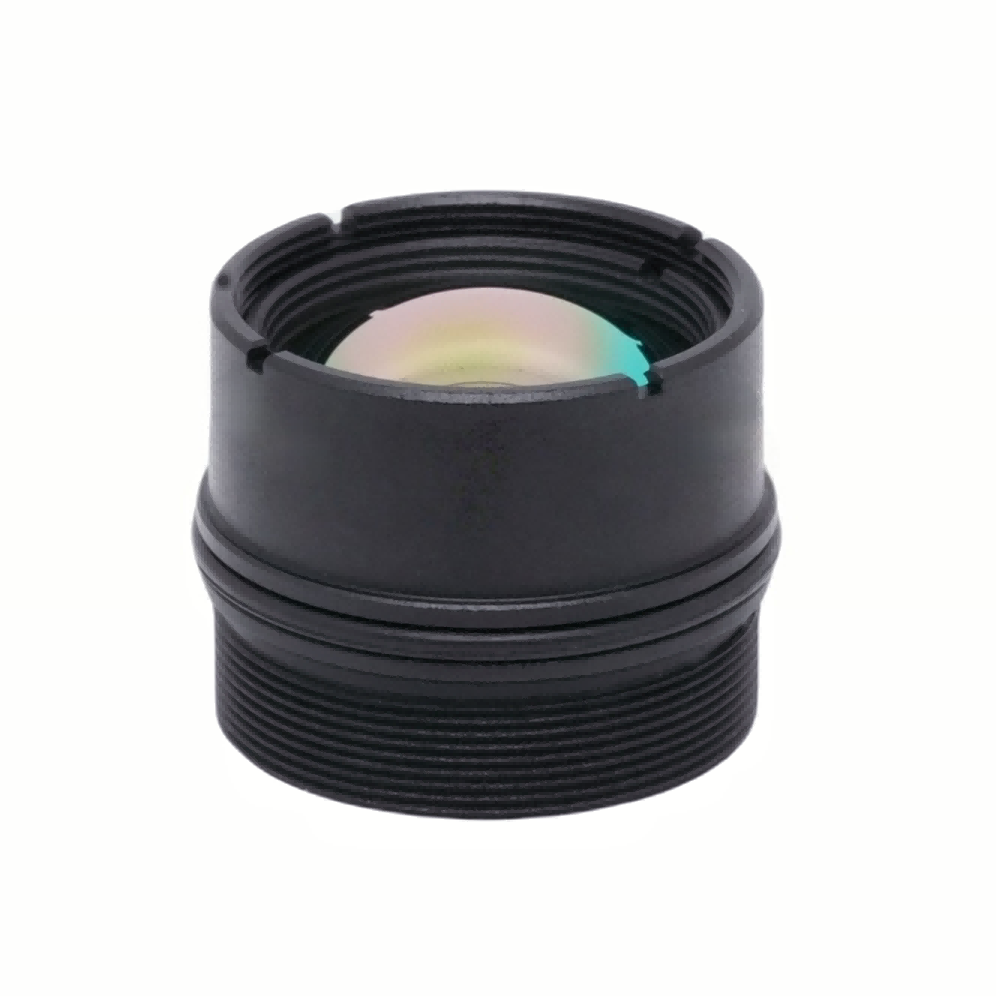

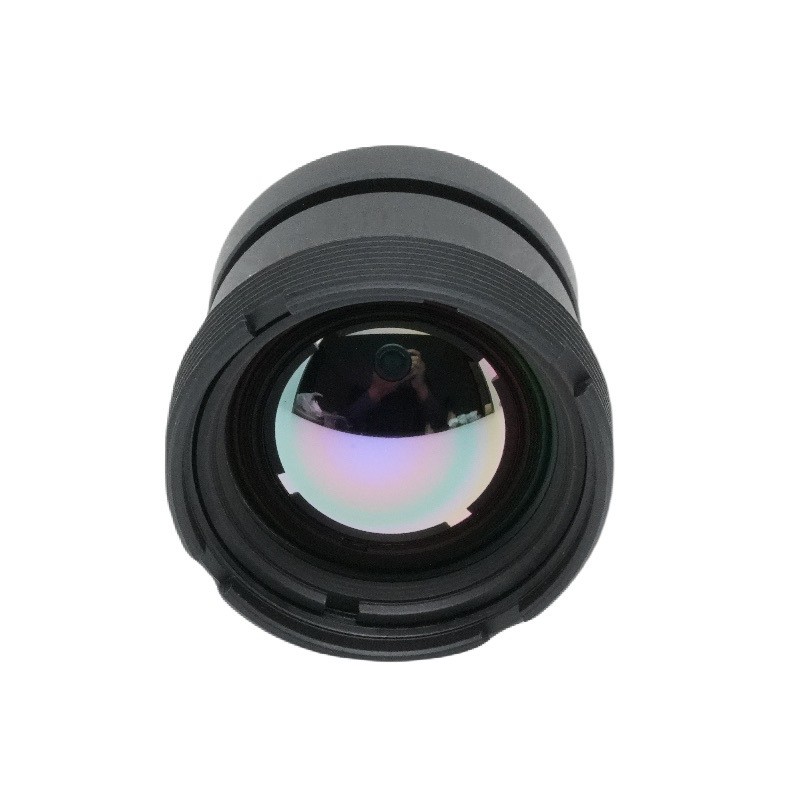

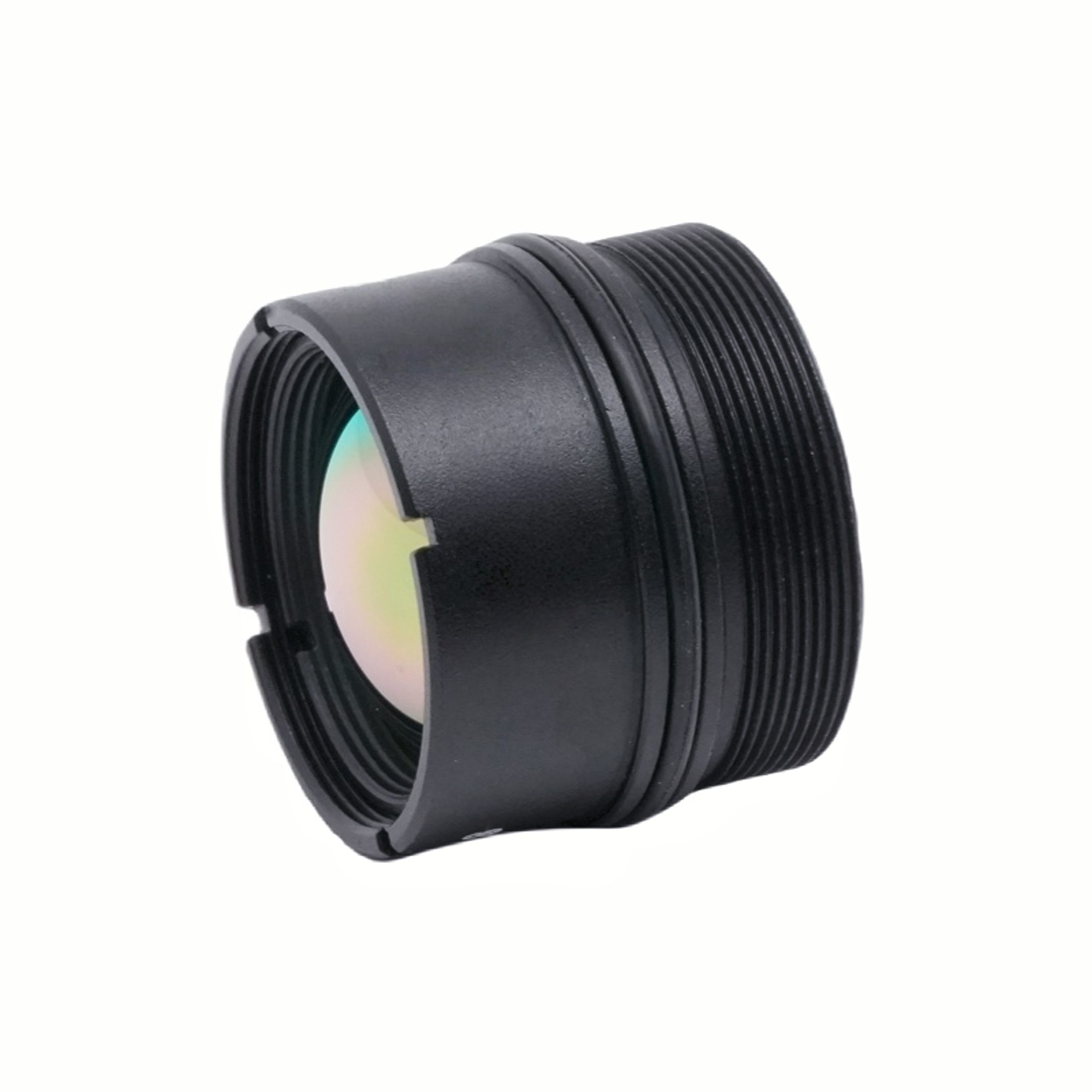

עדשה תרמית אינפרא אדום באורך מוקד 13 מ"מ

יוצרה על ידי BOSHI Optical Technology, עדשה תרמית לא מקוררת בגודל 13 מ"מ F1.0 מותאמת לרצועת האינפרא אדום 8-12μm ארוך. עדשת הדמיה תרמית זו מתאימה באופן מושלם לגלאים ברזולוציה של 640×512 עם מימד פיקסלים של 12 מיקרומטר. תוך שימוש בצמצם F1.0 גדול, העדשה לוכדת קרינת אינפרא אדומה חלשה כדי לספק פלטים תרמיים ברורים בסצנות עם ניגודיות נמוכה. האלמנט האופטי הקדמי שלו מגיע לדרגת הגנה IP67, ומשטחים חשופים מכוסים בציפוי AR עמיד כדי לשמור על ביצועים יציבים בסביבה חיצונית מסובכת. הפוקוס מכסה 1 מטר עד אינסוף, וטמפרטורת העבודה נעה בין ‑40℃ ל-+80℃. הר הקומפקטי M20×0.5 תומך בהרכבה נוחה. BOSHI Optical Technology מבצעת כיול אופטי קפדני כדי להבטיח איכות אופטית יציבה ועקבית לאינטגרציה המונית של התקני הדמיה תרמית.

שלח שאילתה

תיאור מוצר

תמצית מוצר

מיוצר על ידיBOSHI אופטיטכנולוגיה, עדשה תרמית לא מקוררת זו בגודל 13 מ"מ F1.0 מותאמת לרצועת האינפרא אדום באורך 8-12 מיקרומטר. זֶהעדשת הדמיה תרמיתמותאם בצורה מושלמת לגלאי ברזולוציה של 640×512 עם מימד פיקסלים של 12μm. תוך שימוש בצמצם F1.0 גדול, העדשה לוכדת קרינת אינפרא אדומה חלשה כדי לספק פלטים תרמיים ברורים בסצנות עם ניגודיות נמוכה. האלמנט האופטי הקדמי שלו מגיע לדרגת הגנה IP67, ומשטחים חשופים מכוסים בציפוי AR עמיד כדי לשמור על ביצועים יציבים בסביבה חיצונית מסובכת. הפוקוס מכסה 1 מטר עד אינסוף, וטמפרטורת העבודה נעה בין ‑40℃ ל-+80℃. הר הקומפקטי M20×0.5 תומך בהרכבה נוחה. BOSHI Optical Technology מבצעת כיול אופטי קפדני כדי להבטיח איכות אופטית יציבה ועקבית לאינטגרציה המונית של התקני הדמיה תרמית.

תיאור מוצר מפורט

פָּרָמֶטֶר

1. אורך מוקד וצמצם: עדשה תרמית לא מקוררת זו כוללת אורך מוקד קבוע של 13 מ"מ יחד עם צמצם F1.0 מהיר במיוחד. מבנה הצמצם הגדול ממקסם את הקליטה של פוטונים אינפרא אדום, מה שמביא שיפור ניכר ביחס האות לרעש עבור חיישנים תרמיים תואמים, ומניח בסיס לפלט תמונה תרמית באיכות גבוהה.

2. ספקטרום עבודה: הוא פועל בטווח של 8-12μm LWIR, המשמש כחלון השידור האטמוספרי העיקרי לזיהוי תרמי פסיבי, המאפשר רכישת אותות תרמי אמינה ברוב תנאי העבודה החיצוניים.

3. תאימות גלאים: העדשה מותאמת לגלאים ברזולוציה של 640×512 המצוידים ב-12μm Pixel. הוא מספק שדה ראייה אלכסוני של 40.7°, שדה ראייה אופקי של 32.6° ושדה ראייה אנכי של 26.3°, ועומד בדרישות תצפית לטווח בינוני.

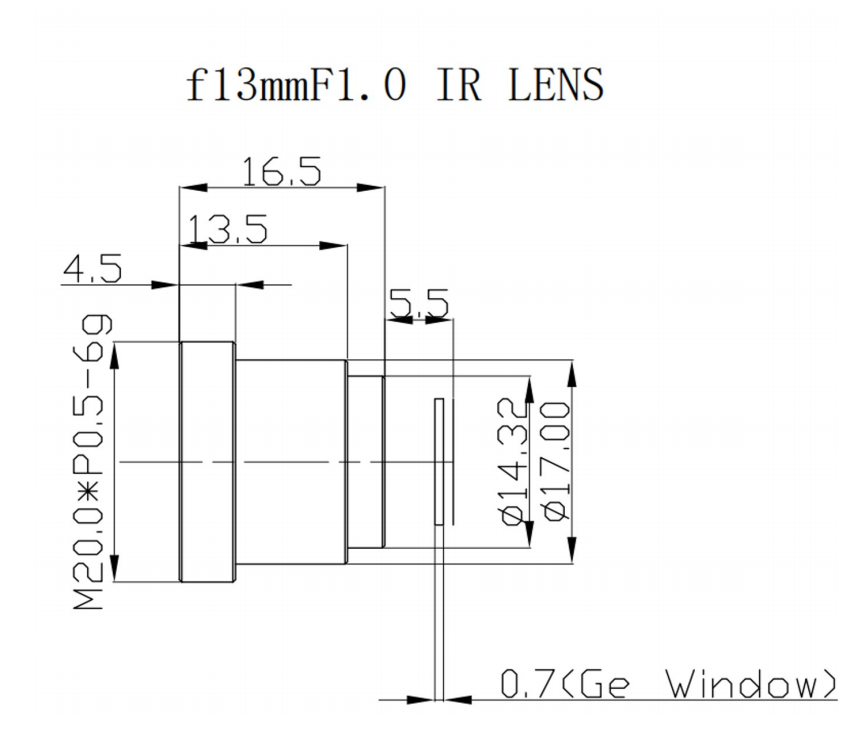

4. מפרטים מכניים וסביבתיים: הוא מאמץ M20×0.5 הר להרכבה פשוטה ואמינה. הרכיב האופטי הקדמי מממש הגנה מפני חדירת IP67. טמפרטורת ההפעלה נעה בין ‑40℃ ל-+80℃ כך שהוא מסתגל לסביבות חיצוניות קרות וחמות במיוחד. טווח המיקוד נמתח מ-1 מטר עד אינסוף, ותומך בזיהוי מטרות תרמיות למרחקים קרובים וגם למרחקים.

5. אינדקס אופטי: השידור הכולל מגיע ללא פחות מ-86%, תאורה יחסית היא לא פחות מ-75%. עיוות נשלט בתוך ≤‑1.5%. ציפוי אנטי השתקפות מוחל על משטחים אופטיים חשופים כדי לחתוך אובדן השתקפות פני השטח. כל מחווני הפרמטרים נבדקים בקפדנות על ידי BOSHI Optical Technology עבור עקביות אצווה של המוצר.

פָּרָמֶטֶר	עֵרֶך
אורך מוקד	13 מ"מ
F/#	F1.0
גלאי תואם	640×512, 12μm
ציפוי אופטיקה חשופה	AR
שדה ראיה	40.7°(D) × 32.6°(H) × 26.3°(V)
טווח פוקוס	1 מ' ~ ∞
טמפרטורת הפעלה	-40°C ~ +80°C
תאורה יחסית	≥ 75%
סַלְפָנוּת	≤ -1.5%
שידור	≥ 86%
הַר	M20 × 0.5
דירוג הגנה מפני כניסת אלמנט קדמי	IP67
אֹרֶך גַל	8 ~ 12 מיקרומטר

יתרונות ביצועים

1. רגישות תרמית יוצאת דופן לאור נמוך. בתור עדשת F1.0 LWIR, היא אוספת הרבה יותר אנרגיית אינפרא אדום בהשוואה לעדשות אינפרא אדום עם ערך צמצם קטן יותר. יכולת כזו מעלה את הגדרת התמונה במהלך משימות זיהוי למרחקים ארוכים, ומביאה לביצועי הדמיה אמינים בסצנות תרמיות עם ניגודיות נמוכה.

2. אחידות אופטית חיובית. תאורה יחסית גבוהה שומרת על בהירות אחידה על פני כל מסגרת התמונה ומונעת תופעת פינות חשוכות. עיוות נמוך משמר תכונות גיאומטריות אמיתיות של מטרות, ויוצר בסיס תמונה אמין למדידת מטרות ועבודת זיהוי מטרות.

3. יעילות ניצול ספקטרלי גבוהה. ציפוי AR בתוספת ≥86% שידור כולל מפחית את אובדן האנרגיה האינפרא אדום במידה המקסימלית. זה יכול לפתוח במלואו את פוטנציאל הביצועים של גלאי אינפרא אדום לא מקוררים תואמים, ולתת משחק מלא לקיבולת החומרה של עדשת הדמיה תרמית.

4. יכולת הסתגלות סביבתית עוצמתית. עדשה קדמית IP67 מבנה עמיד למים ואבק מסיר את הדרישה לחלונות הגנה חיצוניים נוספים עבור תרחישי התקנה רבים. טווח טמפרטורת הפעלה רחב מונע חוסר מיקוד וסחפת ביצועים כאשר טמפרטורת הסביבה משתנה באופן דרסטי. הטכנולוגיה האופטית של BOSHI משלימה סבבים מרובים של אימות אמינות סביבתית עבור מוצר זה.

5. אינטגרציה קומפקטית נוחה. תקן M20×0.5 Mount תומך בהתקנה חלקה לתוך מצלמות תרמיות ממוזערות שפותחו על ידי מפתחי מערכות שיתופיות. המבנה הכולל קומפקטי וחוסך מקום פריסה עבור ציוד הדמיה תרמית.

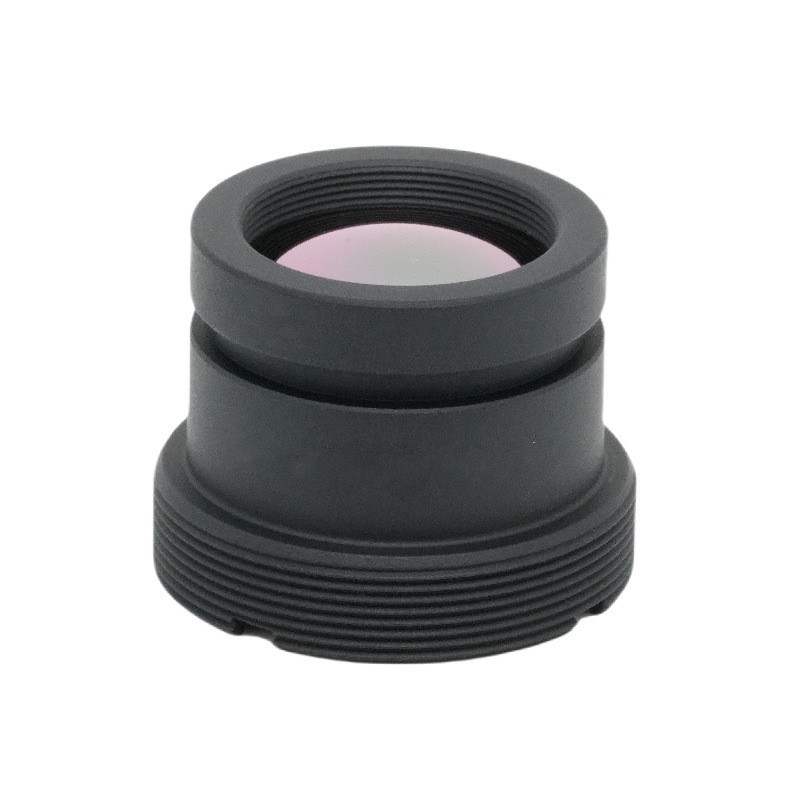

13mm focal length Infrared Thermal Lens

שדות יישומים

1. אבטחת גבולות ומעקב היקפי. העדשה התרמית הלא מקוררת תומכת בניטור תרמי חיצוני מסביב לשעון. הוא לוכד חתימות תרמיות של חפצים חודרים ביום ובלילה, ומסייע בזיהוי חדירה היקפית לאתרי אבטחה.

2. תחזוקה חזויה תעשייתית. זֶהעדשת הדמיה תרמיתקולט אותות תרמיים של התחממות יתר מציוד חשמל, מתקנים מכניים וצינורות. זה עוזר למפעילים לגלות תקלות התחממות יתר נסתרות לפני תקלה בציוד ותומך בבדיקת מצב ציוד תעשייתי.

3. ראייה תרמית לרכב. הוא משמש עבור מערכות סיוע לנהיגה אינפרא אדום לראיית לילה לאחר השוק. התגובה הספקטרלית של 8-12 מיקרומטר מסייעת למערכות רכב לזהות מכשולי כביש ומטרות חיים בתנאי נהיגה בשעות הלילה או בראות ירודה.

4. מערכות בלתי מאוישות. זה עובד כמטען תרמי המותקן על מל"טים קטנים וכלי רכב יבשתיים בלתי מאוישים. הוא מספק נתוני הדמיה תרמית למשימות חיפוש והצלה, סיור בשטח ומשימות תפיסת מצב.

5. מניעת שריפות וניטור יערות. עדשת LWIR מזהה מקורות חום נסתרים מוקדמים בתוך אזורי יער. זה תומך באזהרה מוקדמת לסיכוני שריפות לפני הגיחה של להבה גלויה.

6. ביקורת אנרגיה בבניין. הוא מבצע בדיקה תרמית למבני בניין. משתמשים יכולים לאתר את מיקום אובדן החום, נקודת דליפת האוויר ופגמי בידוד באמצעות תמונות תרמיות כדי להנחות שיפוץ חוסך אנרגיה בבניין.

7. מעקב ימי. היא מממשת זיהוי יעדים ימיים ביום בלילה בתנאים ימיים מעורפלים. הוא מספק תפוקת הדמיה תרמית יציבה למשימות ניטור בים.
