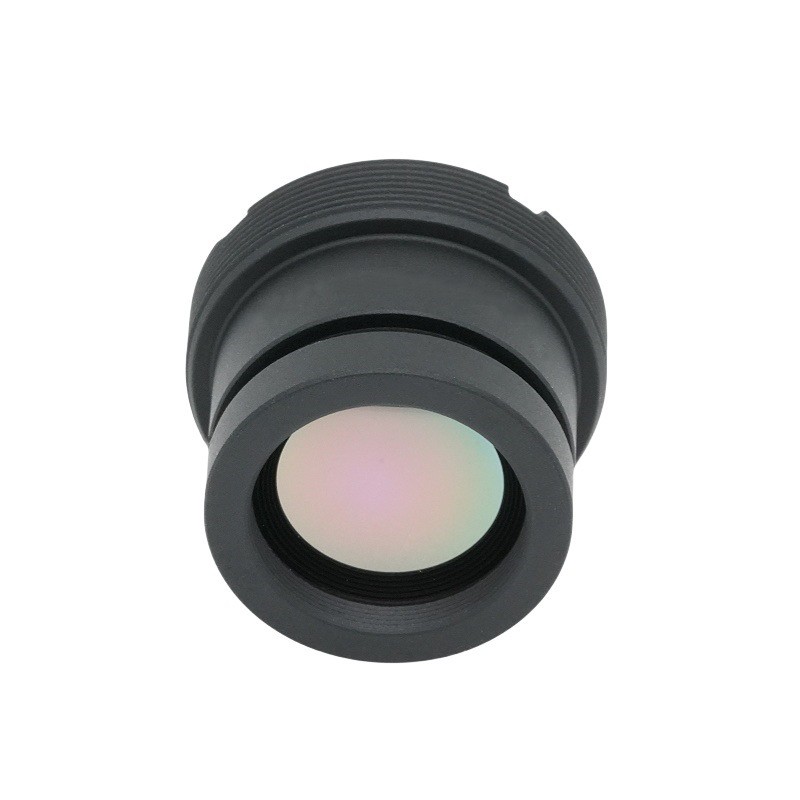

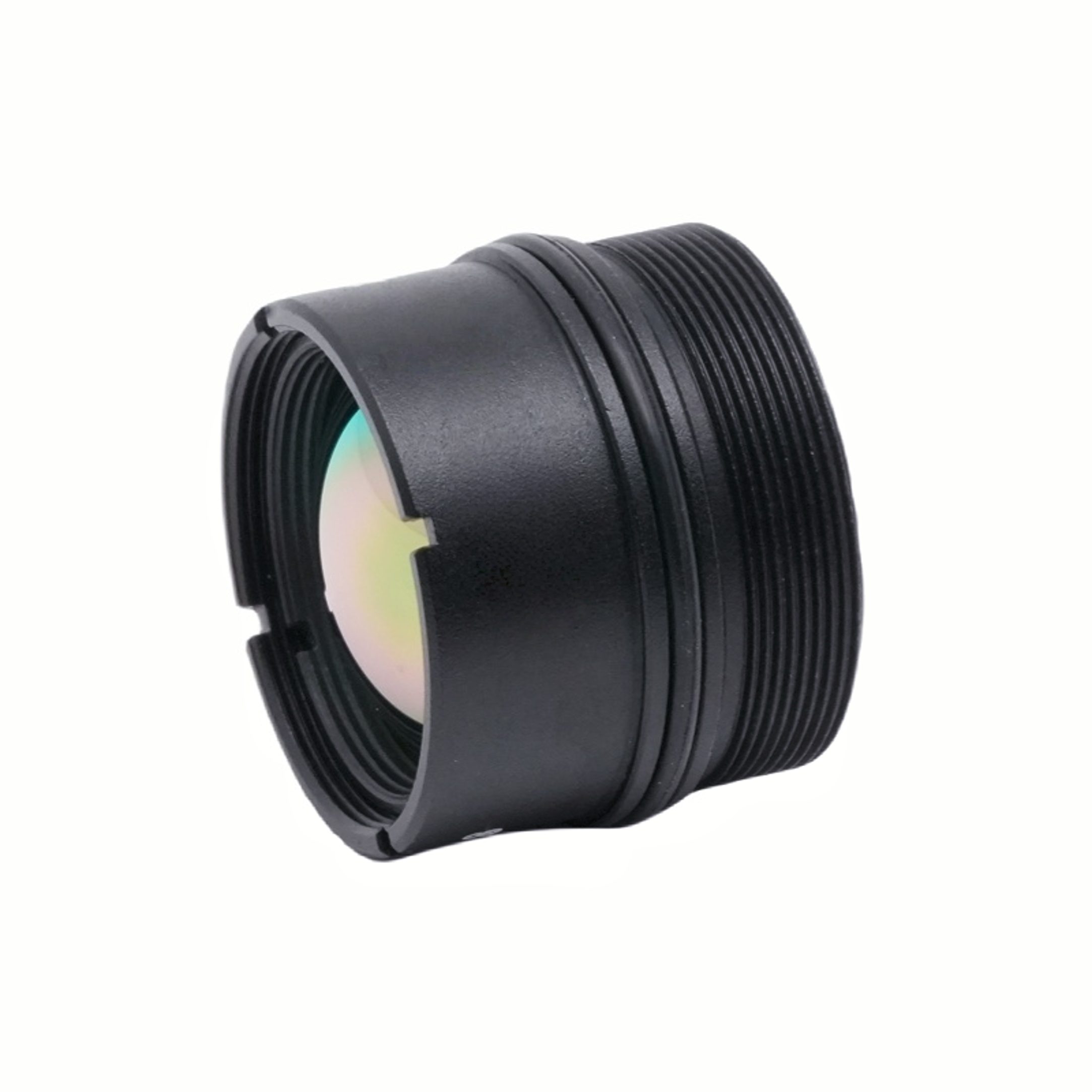

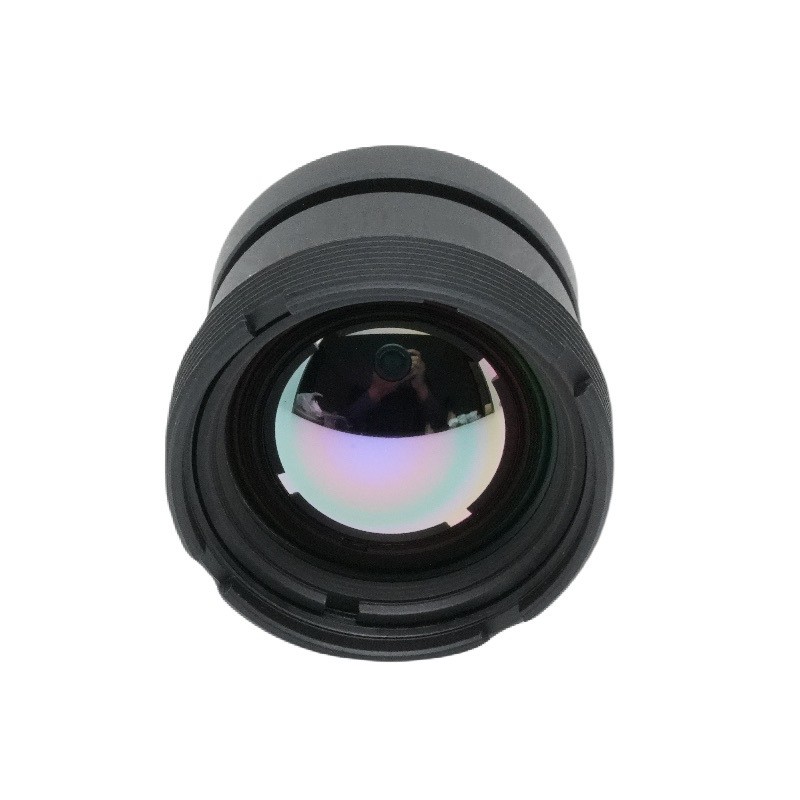

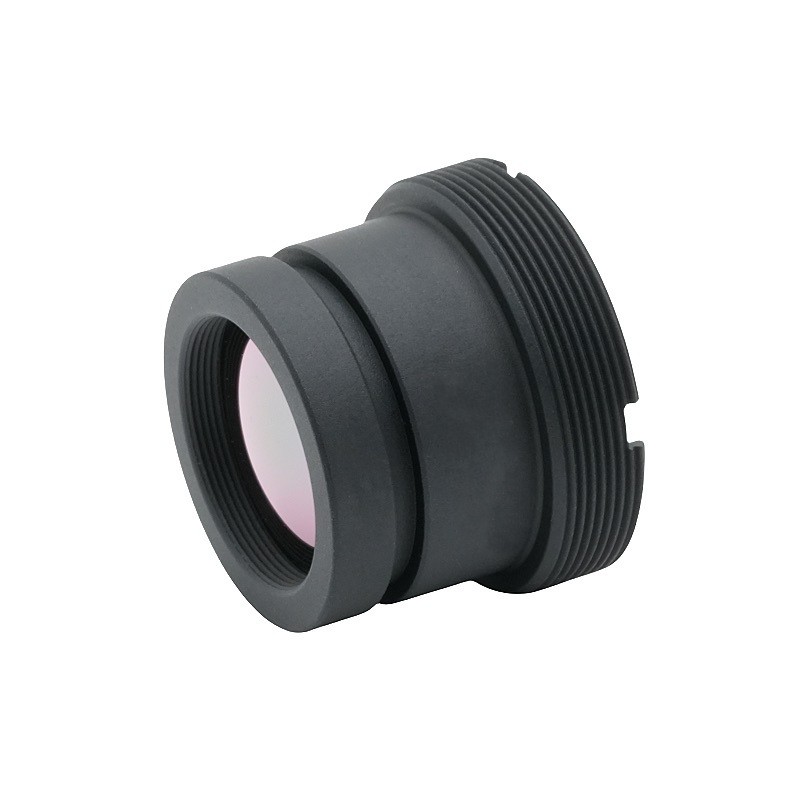

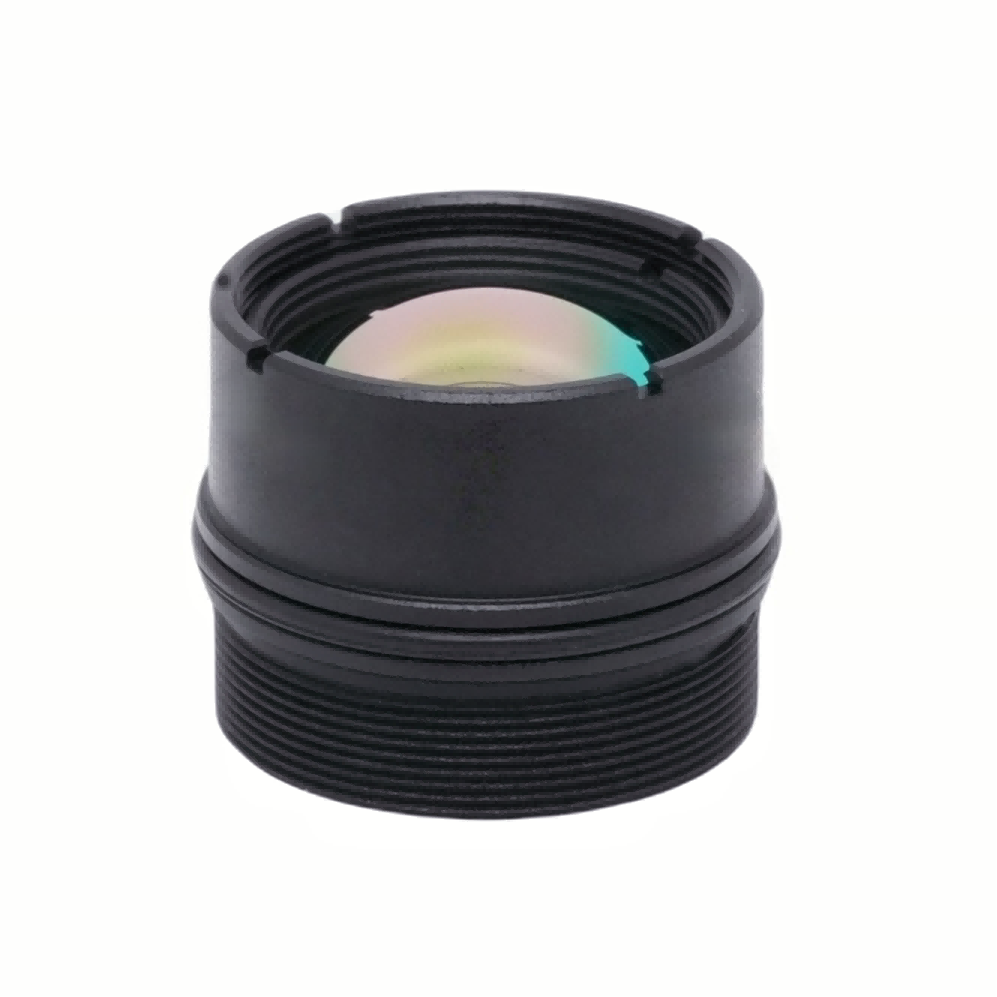

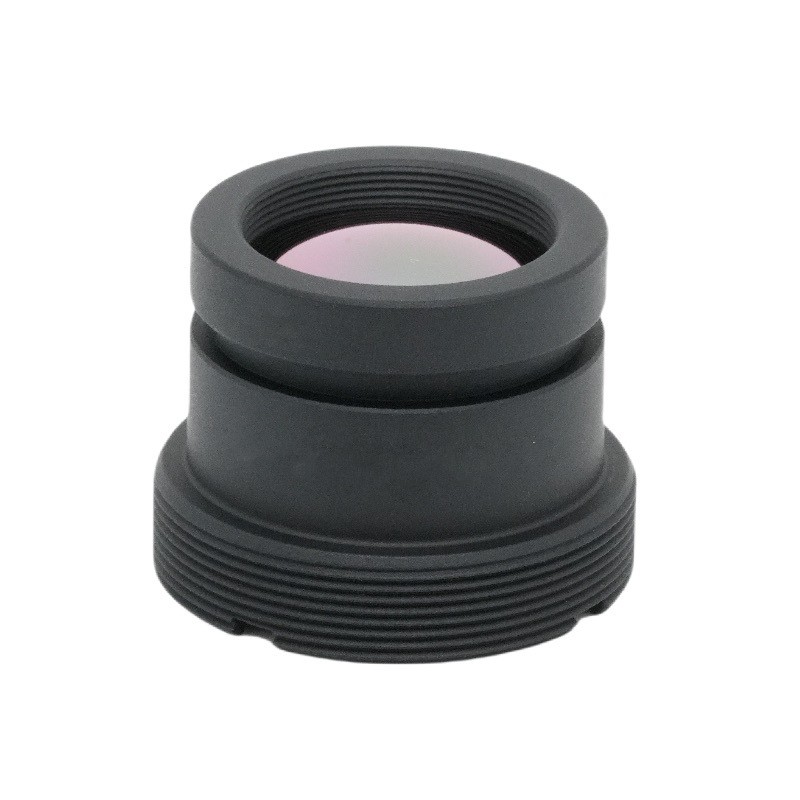

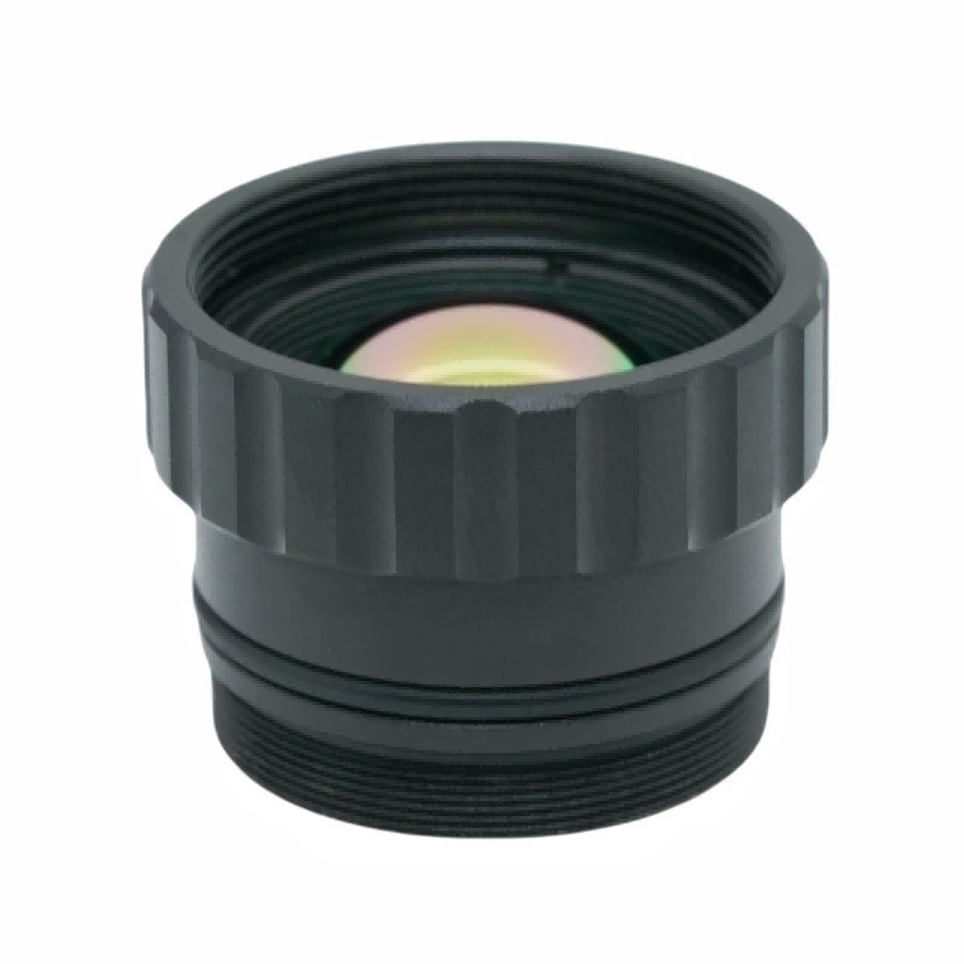

תיאור המוצרעדשת 13 מ"מ F1.0 M22 12um HD עדשת גל ארוך אינפרא אדום הדמיה תרמית
עדשת BOSHI הוא יצרן, ספק ויצואן של עדשות M12 מובילות בסין. הקפדה על החתירה לאיכות מושלמת של מוצרים, כך שעדשת M12 הסטנדרטית שלנו הייתה מרוצים על ידי לקוחות רבים. עיצוב אקסטרים, חומרי גלם איכותיים, ביצועים גבוהים ומחיר תחרותי הם מה שכל לקוח רוצה, וזה גם מה שאנחנו יכולים להציע לכם. אנו נספק לך את השירות הטוב ביותר לאחר המכירה ואספקה ​​בזמן.

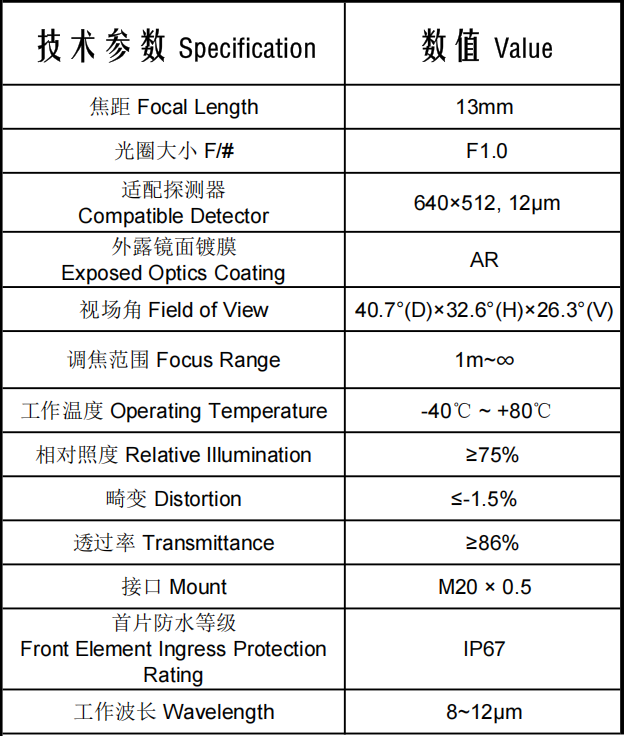

I. פרשנות מפורטת של פרמטרי ליבה

1. מפרט אופטי ליבה

1. אורך מוקד 13 מ"מ, צמצם גדול F1.0

F1.0 מייצג צמצם העברת אור גדול במיוחד בין עדשות אינפרא אדום, עם שטף אור גבוה בהרבה מאשר עדשות אינפרא אדום קונבנציונליות F1.4/F1.8. תחת קרינה תרמית אינפרא אדום שווה, עוצמת האות המתקבלת על ידי הגלאי משתפרת מאוד, ומספקת יחס אות לרעש טוב יותר באופן משמעותי עבור מקורות חום חלשים בטמפרטורה נמוכה והדמיית מטרה למרחקים ארוכים.

אורך המוקד הבינוני של 13 מ"מ מאזן בין כיסוי שדה ראייה וזיהוי למרחקים ארוכים, ויוצר פשרה בין מעקב בזווית רחבה לבין מדידה וזיהוי טמפרטורה למרחקים בינוניים עד ארוכים.

2. אורך גל פעולה: 8~12μm

זהו חלון השידור האטמוספרי הסטנדרטי של גל ארוך אינפרא אדום (LWIR), התואם לגלאי אינפרא אדום של תחמוצת ונדיום לא מקורר, פס הגל האוניברסלי לניטור גוף האדם, מדידת טמפרטורת הציוד ואבטחת הדמיה תרמית חיצונית.

3. גלאי תואם: 640×512, 12μm פיקסלים

תואם את ליבות מצלמות אינפרא אדום לא מקוררות מיינסטרים 640 פיקסלים (מפרט אוניברסלי עבור Hikvision, Dahua, Guide Infrared, Dali Infrared וכו'). גובה הפיקסלים של 12 מיקרומטר הוא גודל הפיקסלים הסטנדרטי עבור מערכות אינפרא אדום תעשייתיות ואבטחה, המספק רזולוציית הדמיה מתונה עם עלות ציוד כוללת הניתנת לשליטה.

4. שדה ראייה: 40.7°(אלכסון) × 32.6°(אופקי) × 26.3°(אנכי)

שדה ראייה בינוני-צר עם ישימות רב-תכליתית:

· ה-FOV האופקי של 32.6° מתאים לתרחישי בדיקה ליניארית כגון כבישים, מתחמי מפעל וקווי גבול;

· ה-FOV האנכי של 26.3° מכסה סצנות עם הפרשי גובה גדולים, כולל ויאדוקטים, אזורים הרריים ופלטפורמות;

·ללא הנחתת קצה חמורה הנפוצה בעדשות זווית רחבה במיוחד, איזון טווח צפייה ואחידות הדמיה.

5. טווח מיקוד: 1m ~ ∞

תומך במדידת טמפרטורה מטווח קרוב לציוד במרחק 1 מטר ותצפית תרמית למרחקים ארוכים של מקורות חום במרחק אלפי מטרים, מה שמאפשר פונקציות כפולות של בדיקת ציוד לטווח קצר וניטור אבטחה למרחקים ארוכים עם עדשה אחת.

2. מחווני איכות תמונה

1.AR ציפוי נגד השתקפות על אופטיקה חשופה

ציפוי מיוחד נגד השתקפות אינפרא אדום עבור פס גל של 8-12 מיקרומטר מפחית השתקפות אור תועה על משטחי העדשה. בשילוב עם שידור כולל של ≥86%, הוא ממקסם את איסוף אנרגיית האינפרא אדום ומדכא תמונות רפאים וסנוור, ומספק הדמיה נקייה בתנאי אור חזקים בטמפרטורה גבוהה.

2. שידור ≥86% (פס גל מלא 8~12μm)

זהו אמת מידה מצוינת לביצועים עבור עדשות אינפרא אדום, שכן עדשות אינפרא אדום רגילות משיגות רק 70%~80% שידור. שידור גבוה מגביר את היתרונות של הצמצם הגדול F1.0, מה שהופך מקורות חום חלשים בטמפרטורה נמוכה (למשל, דליפה חשמלית, אובדן חום בצנרת) להרבה יותר קל לזהות.

3. תאורה יחסית ≥75%

הבהירות בארבע הפינות של מסגרת התמונה נשארת לא פחות מ-75% מהבהירות המרכזית, ומבטלת הכהייה ברורה בקצוות במהלך ניטור פנורמי בשטח גדול. אין צורך בהבהרת קצוות כבדה של תוכנה (שתגרור רעש מוגזם).

4. עיוות ≤-1.5%

הערך השלילי מצביע על עיוות קל של חבית עם בקרת עיוות מעולה. קווים ישרים בסצנה אינם מראים כמעט כיפוף, מה שמבטל שגיאות במדידה או מדידת טמפרטורה הנגרמות על ידי עיוות אופטי - אידיאלי עבור תרחישים תעשייתיים הדורשים קריאת טמפרטורה מדויקת וחישוב מימד.

3. הסתגלות מכנית וסביבתית

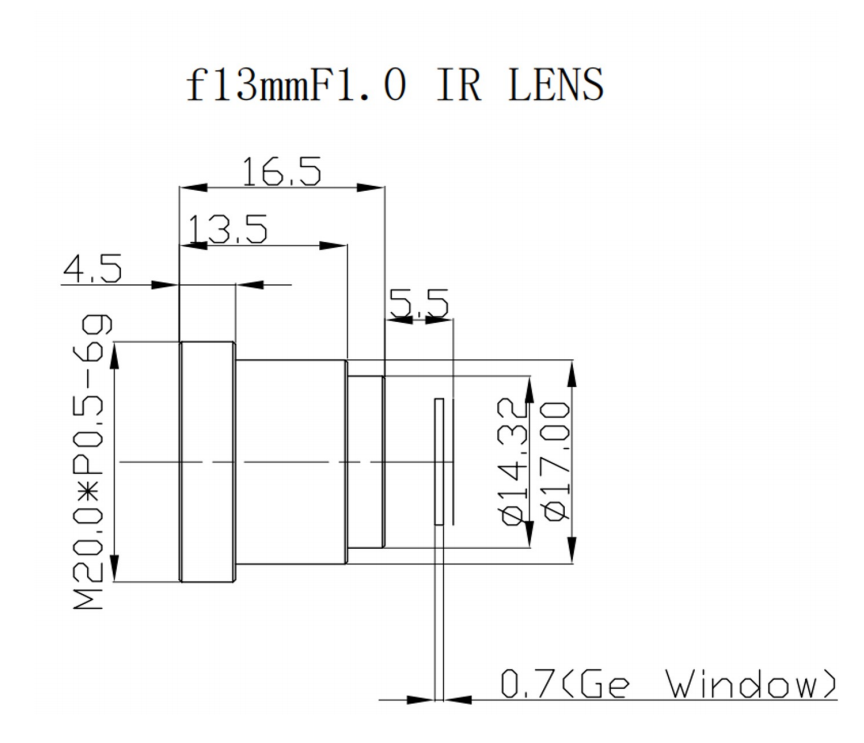

1. הרכבה: M20 × 0.5

ממשק הברגה אוניברסלי סטנדרטי לתעשיית האינפרא אדום, תואם ישירות לרוב ליבות מצלמות אינפרא אדום לא מקוררות מיינסטרים 640 בשוק, מספק תאימות חזקה ועלויות החלפה/שילוב נמוכות.

2. דירוג הגנה מפני כניסת אלמנט קדמי: IP67

אלמנט העדשה הקדמי עמיד בפני אבק ועמיד למים, המאפשר פריסה ישירה חיצונית ללא בתי מגן נוספים. הוא מתנגד להתזות גשם לטווח קצר, אבק חול וסביבות לחות, מה שמפשט מאוד את העיצוב המבני של ציוד שלם חיצוני.

3. טמפרטורת הפעלה: -40℃ ~ +80℃

טווח סבילות לטמפרטורות רחב במיוחד המכסה חורפים צפוניים קפואים, קיץ דרומי לוהט וסדנאות תעשייתיות/פריפריות התכה בטמפרטורה גבוהה. האופטיקה של העדשה, הקנה והציפוי מונעים דלמינציה, דפורמציה והסטת מיקוד בטמפרטורה גבוהה/נמוכה קיצונית עבור פעולה יציבה מסביב לשעון.

II. סיכום יתרונות הליבה בביצועים

יתרון 1: יכולת זיהוי אינפרא אדום בחום נמוך במיוחד (צמצם F1.0 גדול + 86% שידור גבוה)

כמה עדשות בעלות אורך מוקד זהה מאמצות את צמצם העברת האור F1.0. בשילוב עם ציפוי AR בעל שידור גבוה, יכולת הזיהוי שלו למקורות חום חלשים בטמפרטורה נמוכה עולה בהרבה על עדשות F1.4 קונבנציונליות. הוא לוכד בבירור נקודות חמות זעירות למרחקים ארוכים, דליפת חום בצנרת תת-קרקעית ועליות טמפרטורה קלות בציוד חשמלי, מה שמגביר את דיוק מדידת הטמפרטורה ואת רגישות האזעקה.

יתרון 2: הדמיה אחידה ועיוות נמוך, מתאים גם למעקב וגם למדידת טמפרטורה מדויקת

התאורה היחסית של ≥75% פותרת את הפגם הנפוץ "ארבע הפינות האפלות" של עדשות אינפרא אדום בעלות זווית רחבה. עיוות נשלט בתוך 1.5% מבטיח נאמנות גיאומטרית של התמונה. לא מתרחשות קריאות טמפרטורה כוזבות שנגרמות על ידי עיוות אופטי במהלך מדידת טמפרטורה תעשייתית, בדיקת פגמים במתח וזיהוי תרמי של מעבר מסילה - מושלם עבור יישומי בדיקה כמותית.

יתרון 3: פריסה חיצונית בכל מזג אוויר עם הגנה פשוטה וביצועים יציבים בטמפרטורה רחבה

הגנת עדשה קדמית IP67 בתוספת טווח טמפרטורות רחב של -40~80℃ תומך בהתקנה ישירה בשדות פתוחים, בתחנות משנה, במכרות ובכבישים מהירים ללא תאים אטומים למים מותאמים אישית. אין סחיפה של מיקוד או כשל בציפוי בטמפרטורות קיצוניות, מה שמפחית את עלויות שילוב הציוד הכוללות ושיעורי הכשל.

יתרון 4: צדדיות גבוהה, תואם ליבות מצלמות אינפרא אדום מיינסטרים 640

פורמט 12μm 640×512 הוא המפרט הפופולרי ביותר עבור גלאי אינפרא אדום לא מקוררים. תושבת החוט הסטנדרטית M20×0.5 מאפשרת אינטגרציה המונית על ידי אבטחה, מדידת טמפרטורה תעשייתית ויצרני ציוד אינפרא אדום מותקן ברכב עם התאמה של שרשרת אספקה ​​בוגרת.

יתרון 5: מיקוד קרוב וארוך טווח משולב

מיקוד רציף ממרחק קרוב של 1 מטר עד אינסוף מאפשר לעדשה אחת לספק שני תרחישים: בדיקת ציוד לטווח קצר (ארונות מתג, מנועים) וניטור אבטחה למרחקים ארוכים (גבולות, היקף מפעל). זה מפחית את מגוון המלאי על ידי ביטול הצורך במלאי עדשות באורכי מוקד שונים.

III. שדות יישומים מפולחים

1. תעשיית חשמל ואנרגיה (תרחיש יישום ליבה)

· מדידת טמפרטורת אינפרא אדום עבור תחנות משנה וחדרי חלוקת חשמל: לוכדת עליות טמפרטורה עדינות על מחברים, פסים ומפסקים; עיוות נמוך מבטיח קריאות טמפרטורה מדויקות; הגנת IP67 מתאימה לסביבות תחנות משנה חיצוניות.

· בדיקה למרחקים ארוכים של קווי תמסורת ועמודים: אורך המוקד של 13 מ"מ יחד עם צמצם גדול F1.0 מזהה שבירה של חוט תיל ופגמים בחימום מבודד במרחק אלפי מטרים; סובלנות רחבה לטמפרטורה מתאימה לתנודות טמפרטורה פראיות בשטח.

· זיהוי נקודות חמות עבור תחנות כוח פוטו-וולטאיות: שידור גבוה מזהה נקודות חמות חלשות על לוחות PV, בעוד תאורה יחסית אחידה מספקת הדמיה ללא צל של כל מערך ה-PV.

2. אבטחה חיצונית ומעקב גבולות

· אזהרת חדירה מוקדמת למתחמי מפעל, שדות נפט ומוקשים: פס הגל של 8–12 מיקרומטר חודר חושך מוחלט וערפל דק; צמצם F1.0 לוכד קרינת אינפרא אדום חלשה של גוף האדם, וה-FOV האופקי של 32.6° מתאים לפריסה היקפית של הקיר ליניארי.

· ראיית לילה לכל מזג אוויר לגבולות והגנת חופים: עמידות בטמפרטורה נמוכה -40℃ מסתגלת לאקלים צפוני קפוא, ודירוג IP67 עומד בגשם, שלג וסופות חול לזיהוי מקורות חום של כוח אדם וכלי רכב למרחקים ארוכים.

· אזהרת אש בדמיה תרמית ומדידות מהירות עבור כבישים מהירים ומנהרות: עיוות נמוך מבטיח חישוב מדויק של גודל ומיקום הרכב, והעדשה מתנגדת לערפל ואבק בסביבות מנהרה לחות ללא ערפול.

3. תחזוקה חזויה לציוד תעשייתי

· ניטור ציוד בסדנאות מתכות והתכה בטמפרטורות גבוהות: סובל עד +80 ℃ טמפרטורת סביבה כדי לזהות תקלות התחממות יתר בתנורי פיצה, מיסבי מסוע ומנועים.

· בדיקת דליפת חום עבור צינורות כימיים ומיכלי אחסון: תומך בסריקת קרבה בטווח קרוב של 1 מטר של ציוד וסינון צנרת מלא למרחקים ארוכים; שידור גבוה לוכד נקודות דליפת חום זעירות.

· זיהוי בקרת טמפרטורה עבור חדרי שרתים של מרכזי נתונים וארונות אחסון אנרגיה: מזהה עליות טמפרטורה חריגות בערכות סוללות ובשרתים לאזהרה מוקדמת על סכנת אש.

4. מערכות אינפרא-אדום מותקנות על רכבות והרכבות

· ניטור אינפרא אדום על הסיפון עבור רכבות מהירות ומטרו: מזהה התחממות יתר על מחברי מסילה ומערכות בלימה לרכבת; סובלנות רחבה לטמפרטורה מתאימה לתנודות הטמפרטורה החיצוניות העונתיות, ודירוג IP67 עמיד בפני ערפל מי מנהרה ואבק.

· סיוע בנהיגה לראיית לילה לרכב: מזהה הולכי רגל ומקורות חום של בעלי חיים לאחר רדת החשיכה; ה-FOV הבינוני מאזן זיהוי קדימה למרחקים ארוכים וכיסוי בצד הדרך.

5. מניעת שריפות יער ובדיקת משאבי טבע

ניטור שריפות יער במל"ט או קרקעית: מזהה מקורות אש נסתרים בעומק יערות ממרחקים ארוכים; יכולת זיהוי מקור החום החלשה שלו מזהה שריפות עשן מוקדמות לפני להבות פתוחות, עם עיצוב חיצוני עמיד למים ועמיד לטמפרטורה המתאים לאקלים הררי מורכב.

6. בדיקת טמפרטורה אזרחית וחילוץ חירום

· הקרנת טמפרטורת כוח אדם במפעלים וביציאות: תאורה אחידה מבטיחה מדידת טמפרטורה בו-זמנית מרובה אנשים ללא שגיאות בקצוות המסגרת, והפעלה חיצונית בכל מזג אוויר מונעת הפרעות מאור שמש וגשם.

· חיפוש והצלה של כבאי: חודר עשן צפוף כדי לאתר קורבנות לכודים; מרחק מיקוד קצר תומך בחיפוש במקומות סגורים בתוך הבית, בעוד שמצב ארוך טווח סורק אתרי שריפה שלמים.

IV. יתרונות מבדילים לעומת מוצרים מתחרים

בהשוואה לעדשות אינפרא אדום רגילות בגודל 13 מ"מ F1.4/F1.8 באורך מוקד זהה, מוצר זה מספק הבדלים מרכזיים:

· יכולת העברת אור כפולה עבור רגישות גבוהה יותר למקורות חום בטמפרטורה נמוכה;

· הגנת עדשה קדמית מובנית IP67 המפשטת עיצוב מבני ציוד מלא;

· עיוות נמוך יותר ותאורה יחסית גבוהה יותר לאמינות מעולה בתרחישי מדידת טמפרטורה מקצועיים;

· ביצועים יציבים בכל טווח הטמפרטורות של -40~80℃ עם יכולת הסתגלות חזקה יותר לסביבות קיצוניות.

ניתן להתקין את עדשת ה-Starlight שלנו במצלמת אינטרנט חכמה לבית, מצלמת בינה מלאכותית.

עדשת 13 מ"מ F1.0 M22 12um HD עדשת גל ארוך אינפרא אדום הדמיה תרמית ניטור אבטחה עדשת אור Starlight, עדשת ממשק M12 רגילה עם הברגה, עם מבנה 2.0 F/NO, 6G, קלת משקל יותר, עם עלות-תועלת גבוהה! אם אתה מעוניין בעדשת Starlight הסטנדרטית שלנו, אתה יכול להתייעץ איתנו עכשיו, אנחנו נשיב לך בזמן!

למוצר יש את המאפיינים הספציפיים הבאים:

1. תכונות המוצר: עשוי מכל חומר פלסטי, תוך הקפדה על איכות המוצרים, אנו יכולים להציע ללקוחות מחיר רכישה נמוך יותר..

2. יתרונות המוצר: זווית גדולה, גודל קטן, טווח עומק שדה רחב.

אנו מחכים בקוצר רוח לרכישתך ומצפים לספק לך את חווית שיתוף הפעולה הטובה ביותר ושיתוף פעולה עסקי עמוק יותר.
