עדשת עין דג 1.8 מ"מ

תמצית מוצר

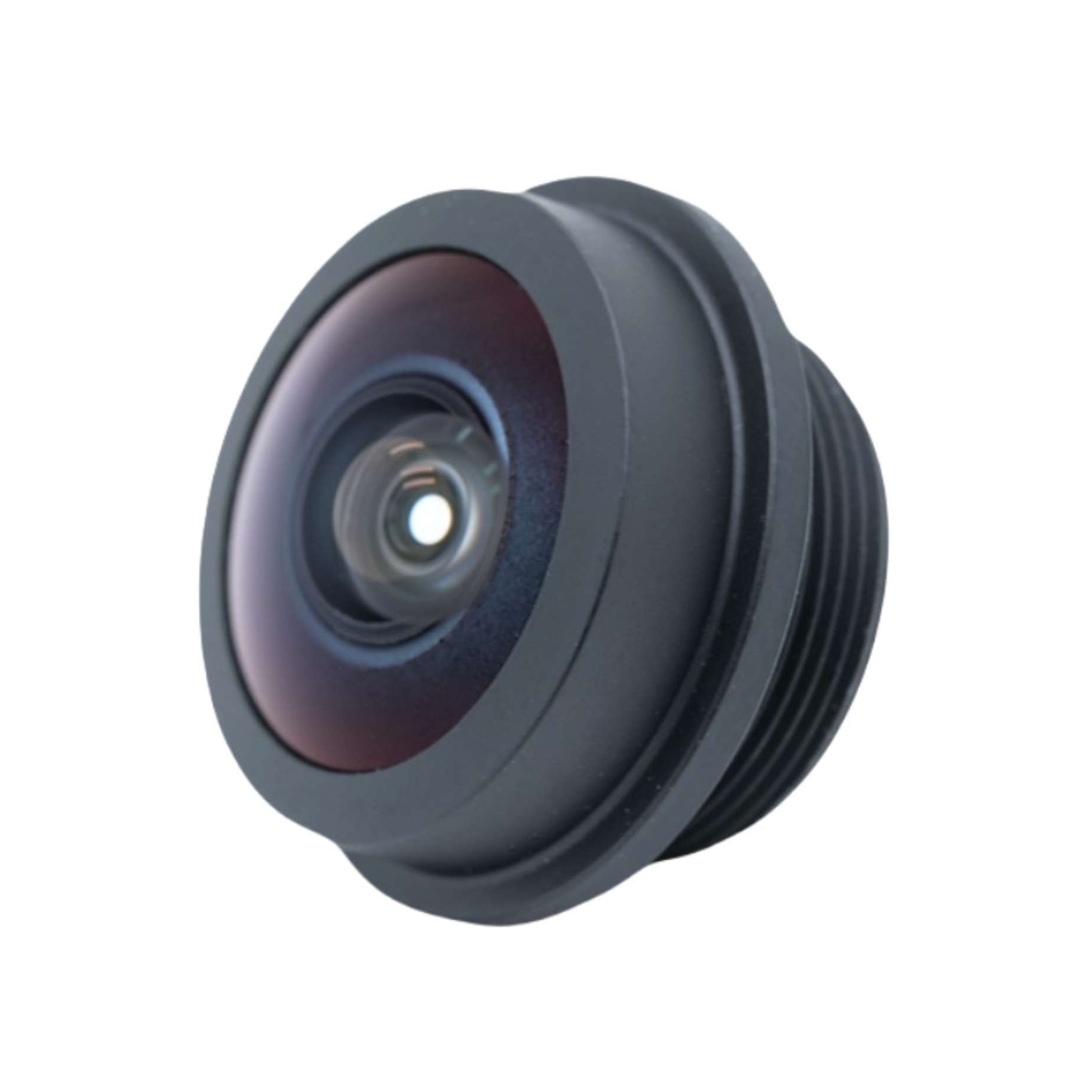

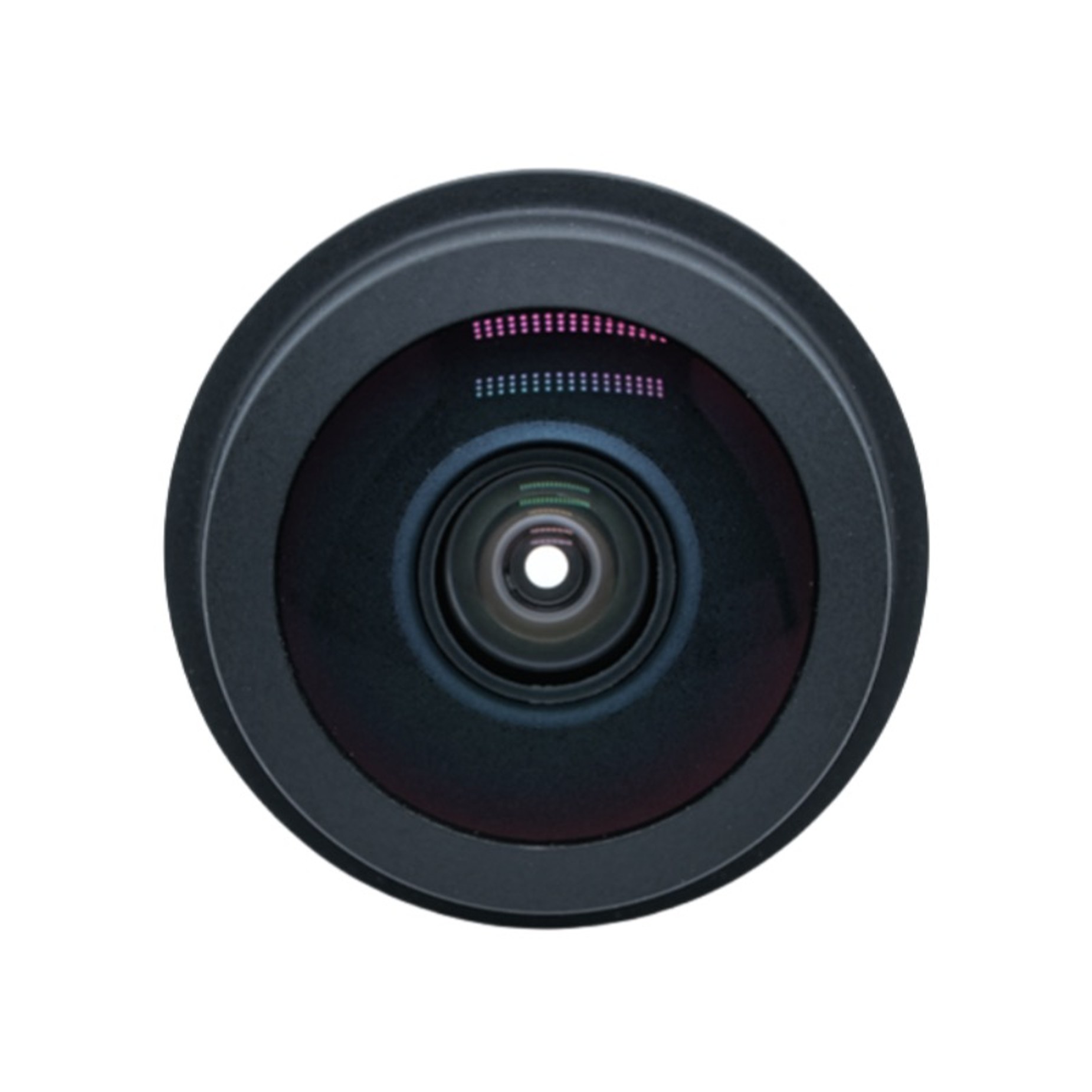

מיוצר על ידי BOSHI Optical Technology, עדשת M12 בעלת זווית רחבה במיוחד זו בעלת ביצועים גבוהים, מותאמת לחיישן 1/2.9 אינץ', מצוידת באורך מוקד של 1.8 מ"מ ובצמצם F2.0 כדי לממש יכולת לכידת סצנות גדולה במיוחד. הוא מספק טווח צפייה באלכסון של 208 מעלות למימוש הדמיה פנורמית מלאה ללא אזורים מתים חזותיים. גודל מכני קומפקטי מאפשר הטמעה קלה לתוך מודולי מצלמה קטנים. כל יחידה עוברת בדיקות אופטיות קפדניות כדי לממש תאורה יחסית גבוהה קבועה ועיוות f-theta הניתן לניהול. הטכנולוגיה האופטית של BOSHI ממנפת זרימת עבודה בוגרת של ייצור אופטי כדי לשמור על עקביות מוצר אמינה עבור דרישות הזמנות המוניות של פרויקטים של ניטור פנורמי וראיית מכונה.

תיאור מפורט של המוצר

1. פרמטר

אורך המוקד מגיע ל-1.8 מ"מ עם סובלנות של פלוס ומינוס 5 אחוזים. אורך מוקד זה של 1.8 מ"מ תומך בזווית צפייה גדולה במיוחד ותואם את דרישת המפרט של חיישן 1/2.9 אינץ'.

צמצם עבודה הוא F2.0 עם סובלנות של פלוס ומינוס 5 אחוזים. צמצם F2.0 זה מבטיח כניסת אור נאותה להדמיה בסביבה עם תאורה נמוכה.

אורך המסלול הכולל הוא 13.26 מ"מ עם סובלנות פלוס ומינוס של 0.3 מ"מ. אורך המוקד האחורי שומר על 3.2 מ"מ למיקום מיקוד נכון של החיישן.

מפרט שדה הראייה כולל זווית אלכסונית של 208 מעלות, זווית אופקית של 173 מעלות וזווית אנכית של 93 מעלות. יכולת צפייה זו ב-208 מעלות מכסה טווח סצינות רחב ביותר.

ערך עיוות F-theta נשלט במינוס 8.0 אחוזים. עיוות f-theta נמוך מפחית את עיוות התמונה עבור פלט פנורמי.

תאורה יחסית מגיעה ל-50.0 אחוזים. תאורה יחסית גבוהה מפחיתה ביעילות את תופעת הפינות האפלות בקצוות התמונה.

זווית הקרינה הראשית נשמרת מתחת ל-18.0 מעלות. אינדקס זה מייעל את מצב אירוע האור עבור החיישן בגודל 1/2.9 אינץ'.

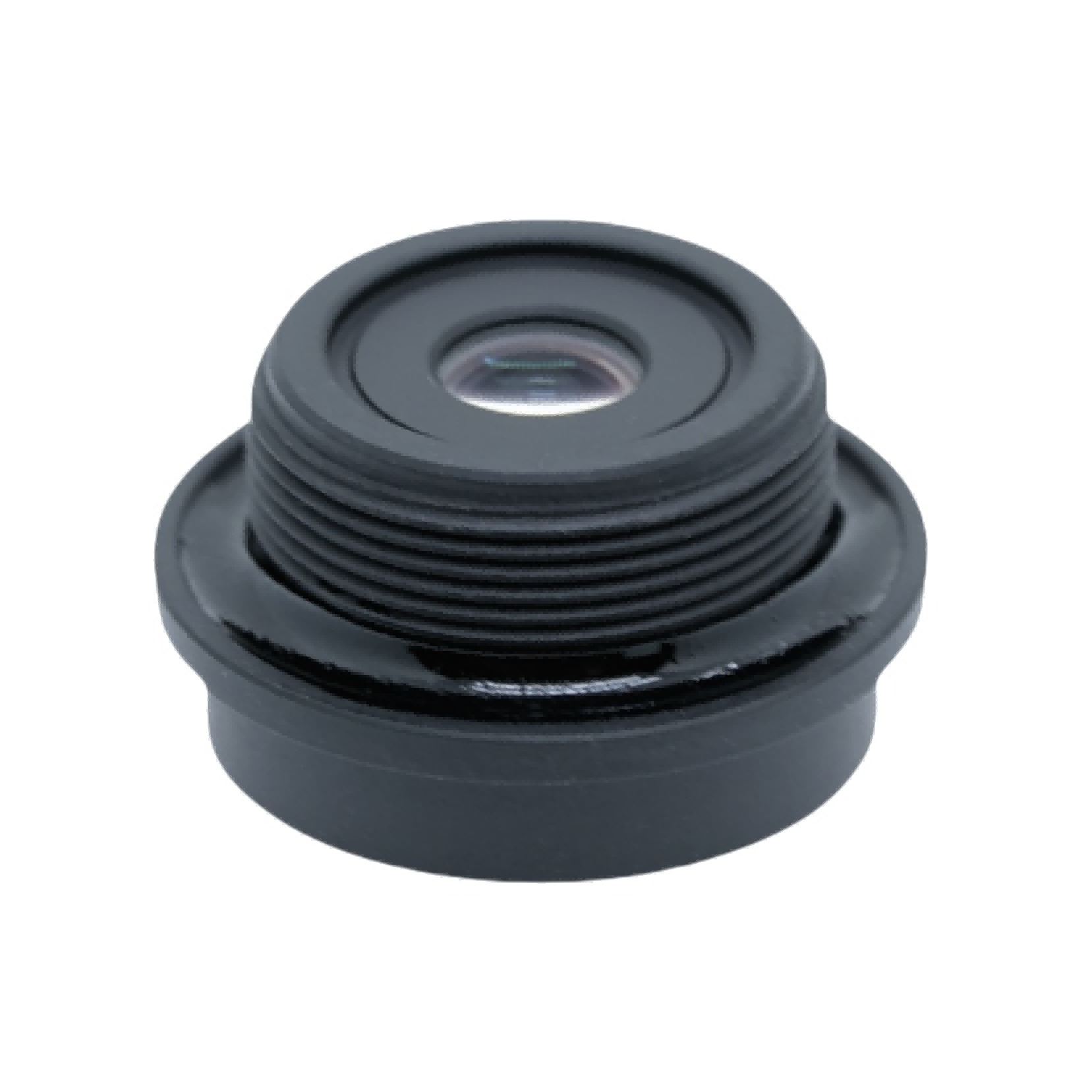

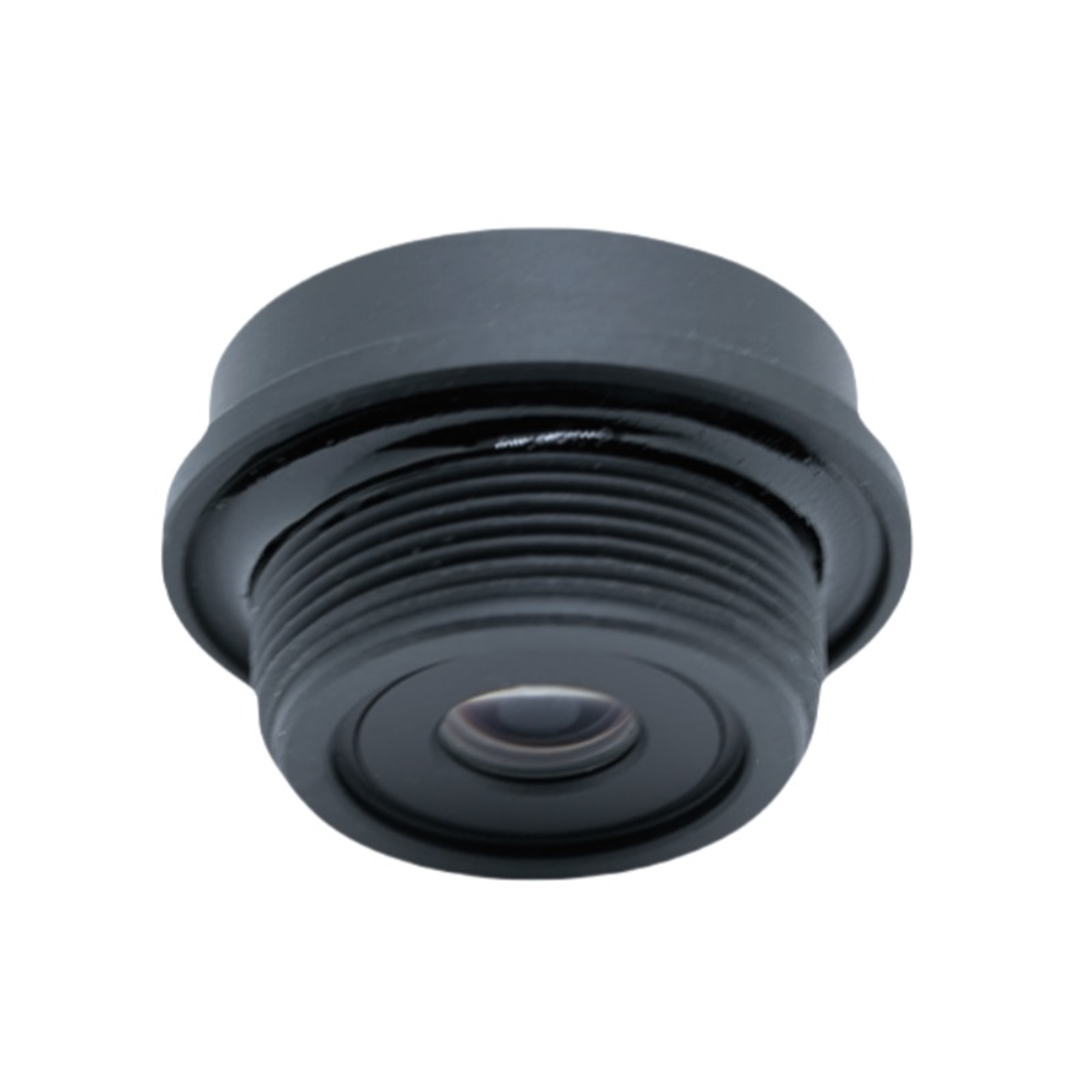

מאמץ ממשק עדשה סטנדרטי להרכבה M12 עם מפרט חוט M12 כפול P0.5. הוא תומך בהרכבה והחלפה מהירה של חומרת מצלמה סטנדרטית.

2. יתרונות ביצועים

מספק כיסוי בזווית רחבה במיוחד של 208 מעלות עין דג. עדשה בודדת יכולה ללכוד סצינת שטח עצומה כך שהמשתמשים חותכים את כמות החומרה ואת עלות הפרויקט הכוללת לניטור פנורמי.

צמצם F2.0 מביא יכולת איסוף אור מעולה. זה משפר את בהירות התמונה בסביבה עמומה ומוריד את הדרישה למקור אור מילוי עזר.

זווית קרינה ראשית מכוונת היטב מתאימה לתכונת קליטת CMOS. זה עובד יחד עם תאורה יחסית גבוהה כדי לשמור על בהירות אחידה ממרכז התמונה לקצה התמונה.

עיוות f-theta נמוך מבוקר מאזן בין מאפיין זווית רחבה לבין מציאות תמונה. זה מונע עיוות תמונה חמורה שמטרידה מוצרי עין דג רגילים.

עיצוב עדשת תושבת M12 סטנדרטי מביא לתאימות חזקה. זה יכול להתאים לרוב מודולי המצלמה המיניאטוריים המסחריים בתעשיית האופטיקה של ראיית מכונה.

מימד מכני אופטימלי תומך בעיצוב מוצר ממוזער. זה חוסך מקום פנימי עבור מכשירי מעקב קומפקטיים, מסוף חכם וציוד רובוטי.

כמוצרים מטכנולוגיה אופטית של BOSHI, כל עדשה עוברת בדיקה מרובת פרוצדורות. סובלנות יציבה של אורך מוקד של 1.8 מ"מ וצמצם F2.0 מבטיחה ביצועים אופטיים עקביים במהלך אספקת ייצור המוני.

3. שדה יישום

ניטור פנורמי למעקב אבטחה.עדשת זווית רחבה במיוחד זו משרתת מצלמות פנימיות נגד גניבה, התקני ניטור לובי ומצלמות פנורמיות בפתח. נוף עין הדג של 208 מעלות מכסה שטח מלא ומסיר נקודות עיוורות ניטור בשיתוף חיישן 1/2.9 אינץ'.

ראיית עזר היקפית לרכב.עדשת תושבת M12 משולבת במערכות מצלמות סראונד לרכב. הוא לוכד מידע סביבתי מלא סביב הרכב ומסייע לנהג לבצע נסיעה בטוחה לאחור וחניה.

תרחישי אופטיקה של ראיית מכונה תעשייתית.מפעלים פורסים עדשה זו לבדיקת תחנות בשטח גדול, זיהוי בטיחות היקפית ותצלום אתר רחב טווח. עיוות f-theta נמוך עוזר לאלגוריתם המכונה לעבד נתונים חזותיים בצורה מדויקת.

חומרה ויזואלית לבית חכם.מודולי מצלמה קומפקטיים לאבטחת בית מאמצים את המוצר הזה. הוא משלים ניטור משק ביתי בזווית מלאה ותומך בצפייה מרוחקת בזמן אמת עם תאורה יחסית גבוהה כדי להשיג צילומים ברורים ביום ובלילה.

רובוט ציוד לתפיסה סביבתית.רובוט שירות ורובוט בדיקה מציידים את רכיב הזווית הרחבה במיוחד. הוא רוכש מידע סביבתי רחב לזיהוי מכשולים ותכנון נתיבים.

מודולי מצלמת IoT מיניאטוריים. מסופים חזותיים שונים של האינטרנט של הדברים משתמשים בעדשה זו. אורך מוקד של 1.8 מ"מ וצמצם F2.0 מספקים את הדרישה להקלטת סצנה רחבה של מצלמות IoT בגודל קטן.
